16.5 电磁感应 发电机

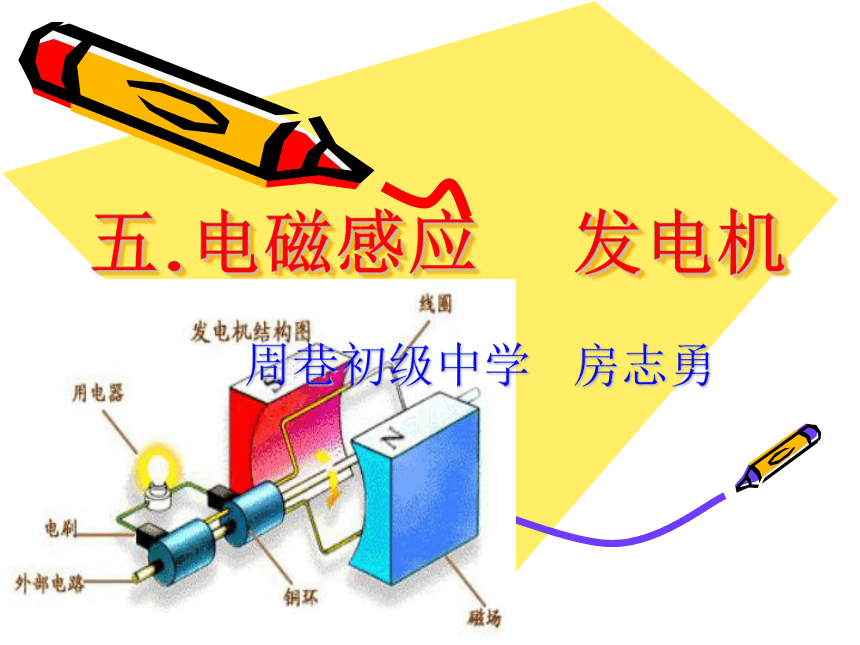

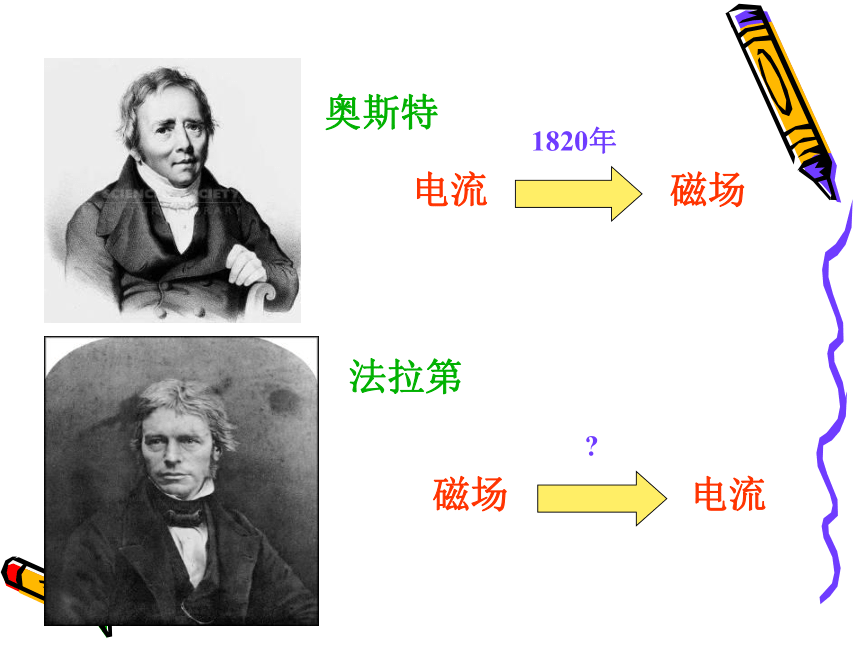

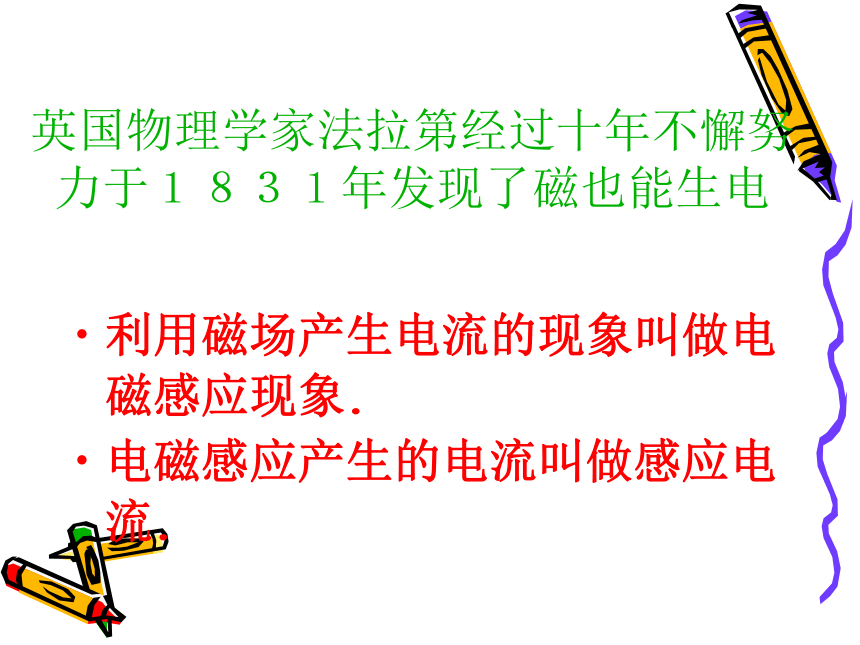

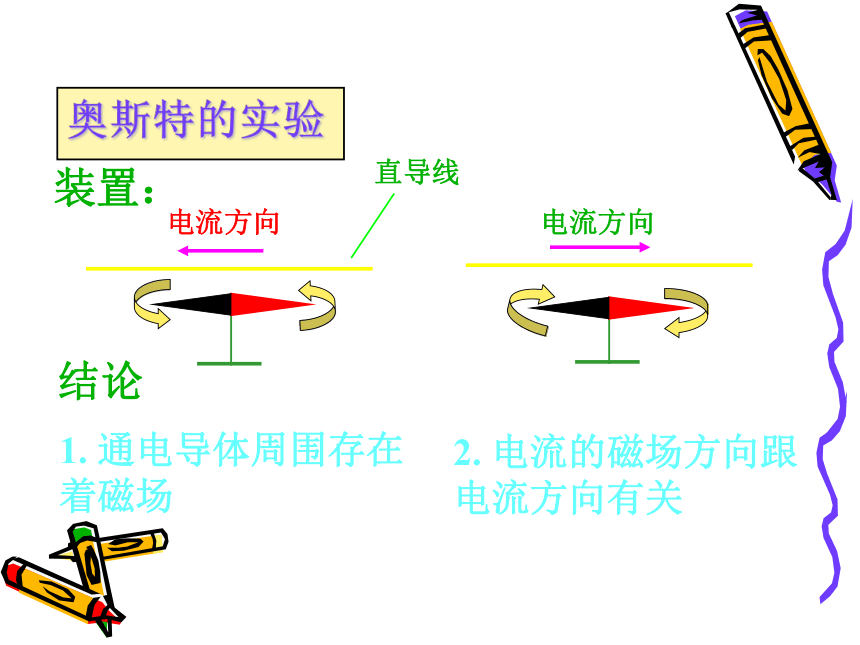

课件26张PPT。五.电磁感应 发电机周巷初级中学 房志勇1. 通电导体周围存在着磁场2. 电流的磁场方向跟电流方向有关装置：结论电流方向电流方向奥斯特法拉第英国物理学家法拉第经过十年不懈努力于１８３１年发现了磁也能生电利用磁场产生电流的现象叫做电磁感应现象.
电磁感应产生的电流叫做感应电流.

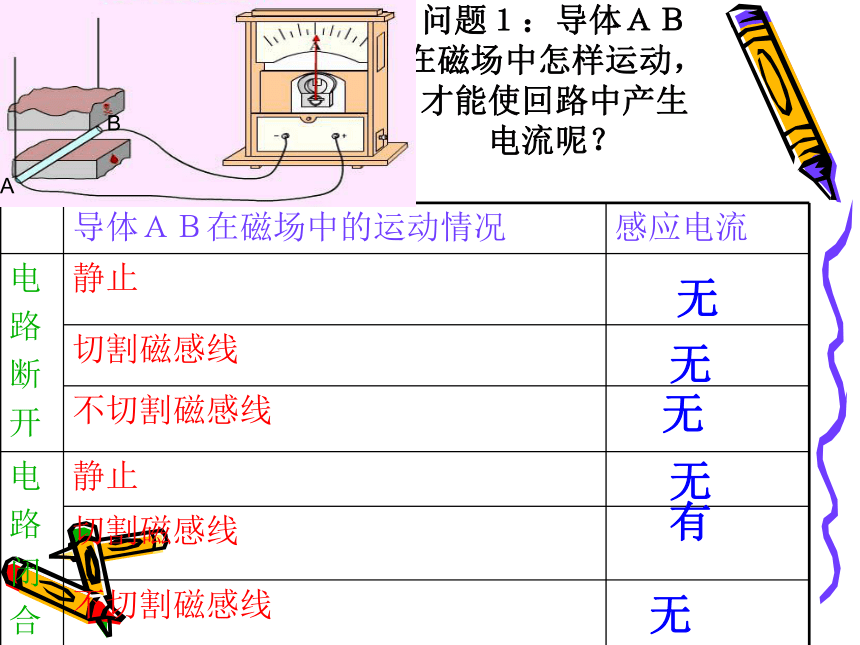

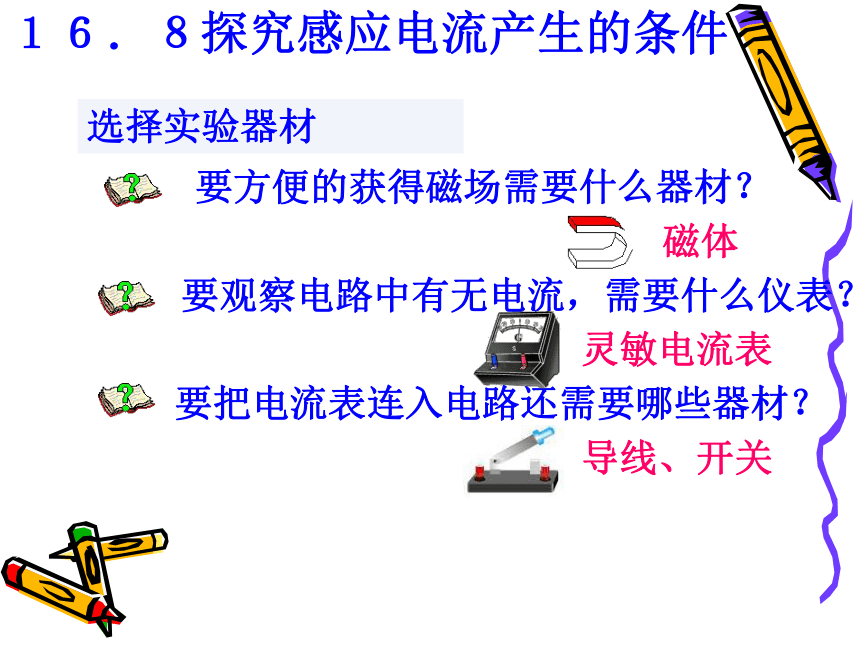

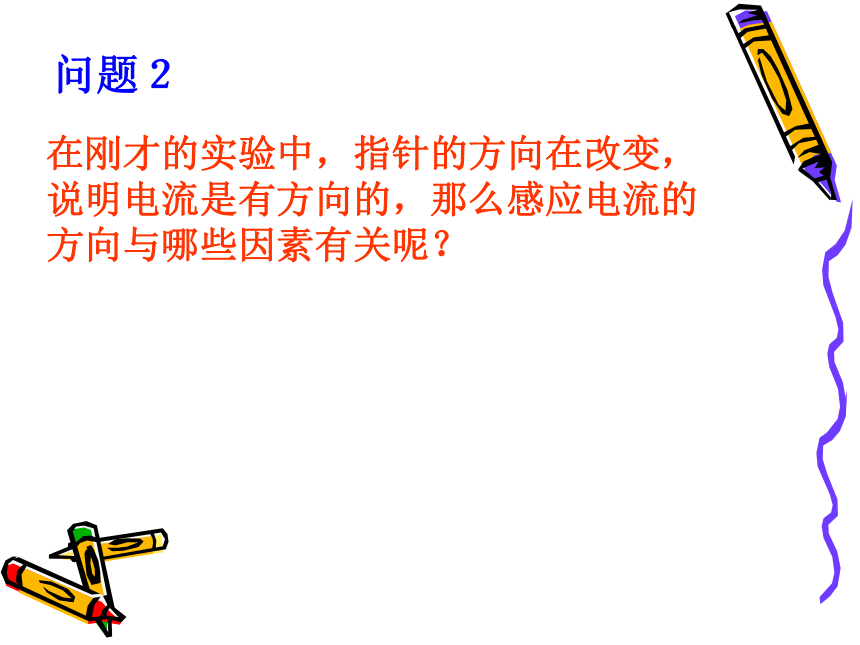

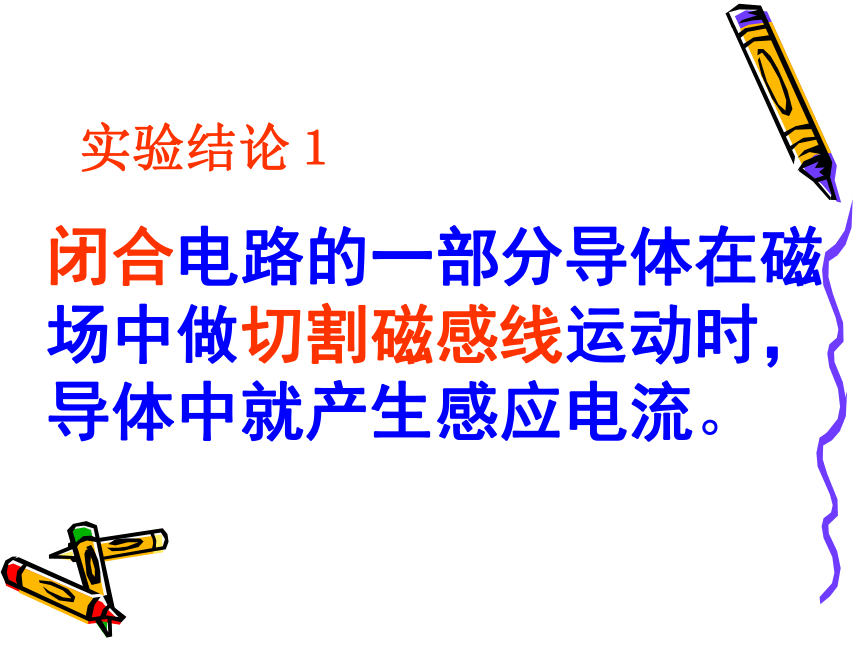

选择实验器材要方便的获得磁场需要什么器材？要观察电路中有无电流，需要什么仪表？要把电流表连入电路还需要哪些器材？磁体灵敏电流表导线、开关１６．８探究感应电流产生的条件问题１：导体ＡＢ在磁场中怎样运动，才能使回路中产生电流呢？AB无无无无有无实验结论１闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流。在刚才的实验中，指针的方向在改变，说明电流是有方向的，那么感应电流的方向与哪些因素有关呢？问题２感应电流的方向与什么有关

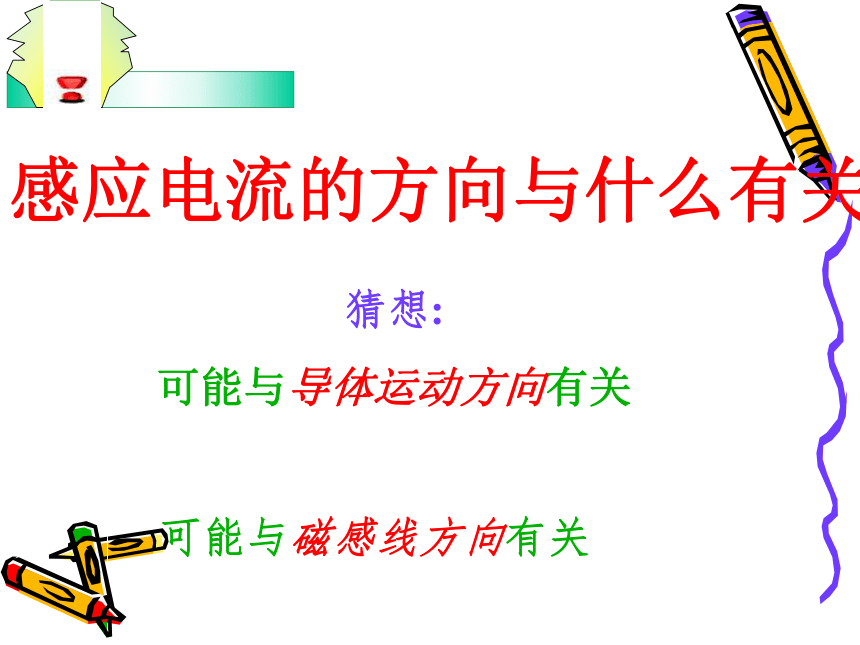

可能与磁感线方向有关猜想:
可能与导体运动方向有关１实验结论２改变电流方向或改变磁感线方向，感应电流的方向就会改变，即感应电流的方向与电流方向和磁感线方向有关．1. 发电机的电路 把手摇发电机和演示电流表连接起来，组成闭合电路。慢慢摇动大轮，带动线圈在磁场里转动，可以看到演示电流表的指针左右摆动起来。1、发电机的构造和作用2.交流电 线圈开始转动时，ab边向左运动，cd边向右运动，导线不切割磁感线，电路中没有电流。2.交流电 线圈转动到前半周中，ab边向下运动，cd边向上运动，导线切割磁感线，电路中有电流。这时外部电路中的电流由A到B。2.交流电 线圈转到1/2周时，ab边向右运动，cd边向左运动，导线不切割磁感线，电路中没有电流。2.交流电 线圈转动到后半周中，ab边向上运动，cd边向下运动，导线切割磁感线，电路中有电流。这时外部电路中的电流由B到A。一 交流发电机的工作原理：电磁感应现象。二 交流电：周期性改变方向和大小的电流。三 直流电：电流方向不变的电流。结论：我国所用的交流电：

周期0.02秒，
频率50赫兹，
1秒钟电流方向改变100次。三、课堂小结：1、闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流。2、感应电流的方向与磁感线方向和运动方向有关。3、电磁感应现象中，机械能转化为电能。4 、发电机就是利用电磁感应原理来发电的．课堂练习1、关于感应电流产生的条件，正确的是：
（ ）
A、一段导体在磁场里做切割磁感线运动
B、闭合电路的一部分导体在磁场里作切
割磁感线运动
C、闭合电路的一部分导体在磁场里逆着
磁感线运动
D、闭合电路的一部分导体在磁场里顺着
磁感线运动B2.感应电流的方向与_____________
和________________有关。导体运动方向磁感线方向3.如图，A图中已标出了磁场，导体切割方向和产生的感应电流方向，请在B、C、D、E这四个图中标出电流方向。 练习4ABC××.练习4ADE
下图中a表示垂直与纸面的一根导线，它是闭合电路的一部分，它在磁场中如图所示的方向运动时能产生感应电流的是(　　　　)ABCDＣＤ谢谢同学们的合作！
祝同学们学习进步！
再　　见！
