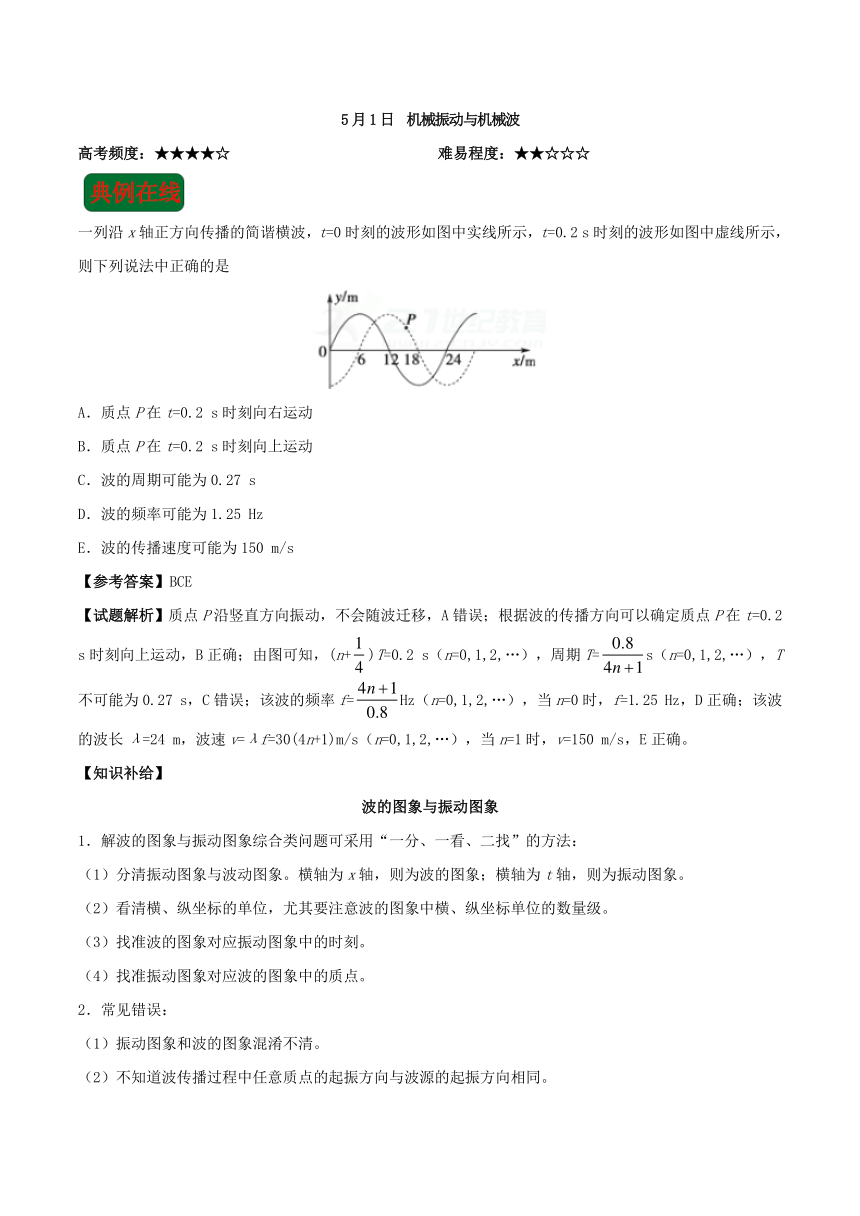

5月1日 机械振动与机械波
高考频度:★★★★☆
难易程度:★★☆☆☆
一列沿x轴正方向传播的简谐横波,t=0时刻的波形如图中实线所示,t=0.2 s时刻的波形如图中虚线所示,则下列说法中正确的是
A.质点P在t=0.2 s时刻向右运动
B.质点P在t=0.2 s时刻向上运动
C.波的周期可能为0.27 s
D.波的频率可能为1.25 Hz
E.波的传播速度可能为150 m/s
【参考答案】BCE
【试题解析】质点P沿竖直方向振动,不会随波迁移,A错误;根据波的传播方向可以确定质点P在t=0.2 s时刻向上运动,B正确;由图可知,(n+)T=0.2 s(n=0,1,2,…),周期T=s(n=0,1,2,…),T不可能为0.27 s,C错误;该波的频率f=Hz(n=0,1,2,…),当n=0时,f=1.25 Hz,D正确;该波的波长λ=24 m,波速v=λf=30(4n+1)m/s(n=0,1,2,…),当n=1时,v=150 m/s,E正确。
【知识补给】
波的图象与振动图象
1.解波的图象与振动图象综合类问题可采用“一分、一看、二找”的方法:
(1)分清振动图象与波动图象。横轴为x轴,则为波的图象;横轴为t轴,则为振动图象。
(2)看清横、纵坐标的单位,尤其要注意波的图象中横、纵坐标单位的数量级。
(3)找准波的图象对应振动图象中的时刻。
(4)找准振动图象对应波的图象中的质点。
2.常见错误:
(1)振动图象和波的图象混淆不清。
(2)不知道波传播过程中任意质点的起振方向与波源的起振方向相同。

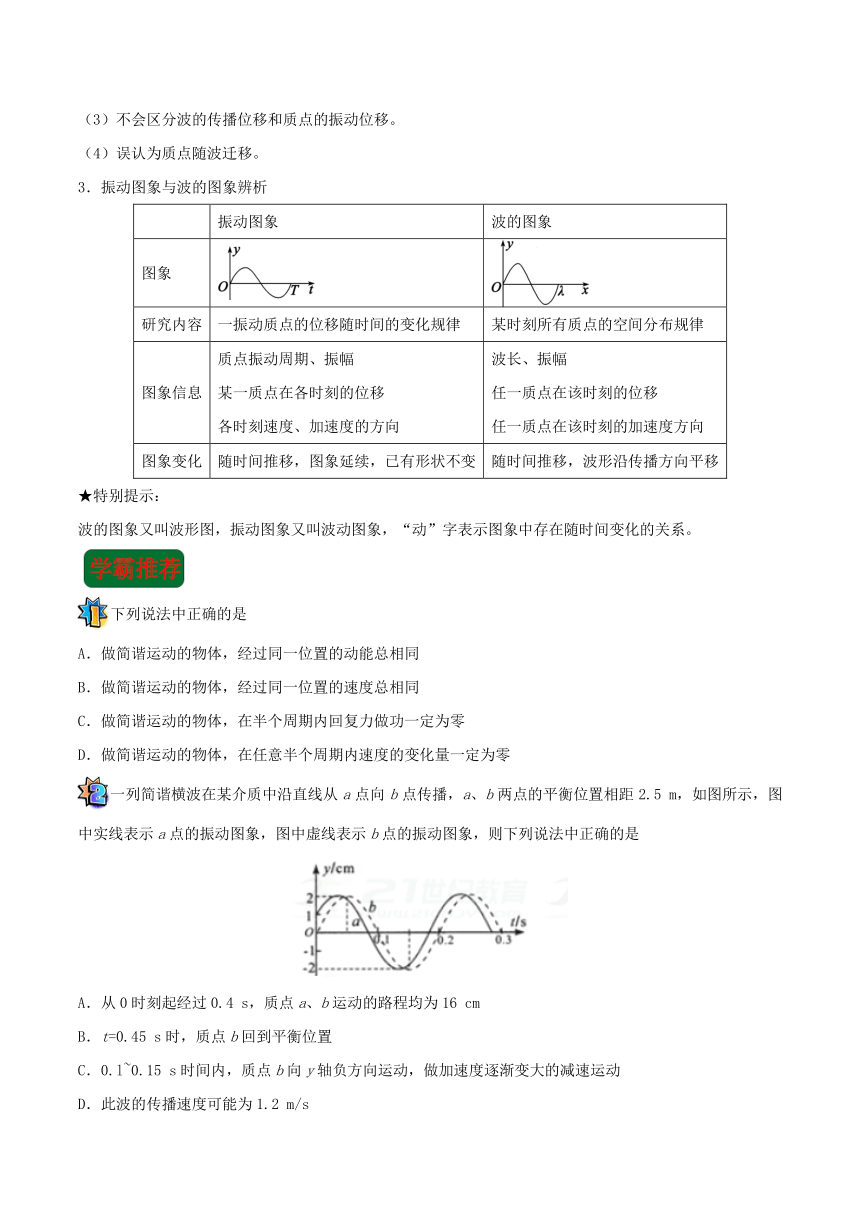

(3)不会区分波的传播位移和质点的振动位移。
(4)误认为质点随波迁移。
3.振动图象与波的图象辨析
振动图象
波的图象
图象
研究内容
一振动质点的位移随时间的变化规律
某时刻所有质点的空间分布规律
图象信息
质点振动周期、振幅
某一质点在各时刻的位移
各时刻速度、加速度的方向
波长、振幅
任一质点在该时刻的位移
任一质点在该时刻的加速度方向
图象变化
随时间推移,图象延续,已有形状不变
随时间推移,波形沿传播方向平移
★特别提示:
波的图象又叫波形图,振动图象又叫波动图象,“动”字表示图象中存在随时间变化的关系。
下列说法中正确的是
A.做简谐运动的物体,经过同一位置的动能总相同
B.做简谐运动的物体,经过同一位置的速度总相同
C.做简谐运动的物体,在半个周期内回复力做功一定为零
D.做简谐运动的物体,在任意半个周期内速度的变化量一定为零
一列简谐横波在某介质中沿直线从a点向b点传播,a、b两点的平衡位置相距2.5 m,如图所示,图中实线表示a点的振动图象,图中虚线表示b点的振动图象,则下列说法中正确的是
A.从0时刻起经过0.4 s,质点a、b运动的路程均为16 cm
B.t=0.45 s时,质点b回到平衡位置
C.0.l~0.15 s时间内,质点b向y轴负方向运动,做加速度逐渐变大的减速运动
D.此波的传播速度可能为1.2 m/s
图(a)为一列简谐横波在t=0.025 s时刻的波形图,P是平衡位置在x=1 m处的质点,Q是平衡位置在x=4 m处的质点;图(b)为质点P的振动图象。下列说法中正确的是
A.t=0.1 s时,质点P沿y轴负方向运动
B.t=0.25 s时,质点Q的加速度方向沿y轴负方向
C.0.1~0.25 s时间内,该波沿x轴负方向传播了6 m
D.0.1~0.25 s时间内,质点P通过的路程为30 cm
E.质点Q简谐运动的表达式为y=0.1sin(10πt)(m)
两块质量分别为m1、m2的A、B木板,被一根劲度系数为k的轻质弹簧拴连在一起,A板在压力F的作用下处于静止状态,如图所示。撤去F后,A板将做简谐运动。为了使得撤去F后,A跳起过程中恰好能带起B板,则所加压力F的值为
A.m1g B.(m1+m2)g
C.2m1g D.2(m1+m2)g
一列沿x轴正方向传播的简谱横波在t=0时刻的波形如图所示,质点P的x坐标为3m.。已知任意振动质点连续2次经过平衡位置的时间间隔为0.4s。下列说法正确的是
A.波速为4m/s
B.波的频率为1.25Hz
C.x坐标为15m的质点在t=0.2s时恰好位于波谷
D.x的坐标为22m的质点在t=0.2s时恰好位于波峰
E.当质点P位于波峰时,x坐标为17m的质点恰好位于波谷
【参考答案】
AC 由图可知,周期T=0.2 s,从0时刻起经过0.4 s,即经过两个周期,质点a、b运动的路程均为8A=16 cm,A正确;t=0.45 s时,质点b在波峰位置,B错误;0.l~0.15 s时间内,质点b向y轴负方向运动,且位移逐渐变大,故做加速度逐渐变大的减速运动,C正确;波从a向b传播,则(n+)vT=2.5 m(n=0,1,2,…),波速v=m/s(n=0,1,2,…),波速不可能为1.2 m/s,D错误。
ACD 图(b)为质点P的振动图象,t=0.1 s时,质点P正从平衡位置向波谷沿y轴负方向运动,A正确。t=0.025 s时,质点P沿y轴正方向运动,根据上下坡法可知该波沿x轴负方向传播,t=0.025 s时质点Q沿y轴负方向运动;由图(b)可知周期T=0.2 s,经过0.25 s–0.025 s=0.225 s=2T,质点Q的位移为负的,加速度方向沿y轴正方向,B错误。由图(a)可知该波的波长为8 m,波速v=40 m/s,0.1~0.25 s时间内,该波沿x轴负方向传播了40×(0.25–0.1)m=6 m,C正确。由0.25 s–0.1 s=0.15 s=T,质点P通过的路程为3×10 cm=30 cm,D正确。质点Q简谐运动的表达式为y=–0.1sin(t+0.025)=–0.1sin(10πt+0.25π)(m),E错误。
B 撤去F后,A做简谐运动,初始时A的位置为简谐运动的最低点,当A运动到最高点时,恰好能带起B板。撤去F前,有弹簧弹力N=F+m1g=N,撤去F后,根据牛顿第二定律,在最低点有N–m1g=m1a,在最高点有(m1+m2)g=m1a,联立解得F=(m1+m2)g,选B。
经过t=0.2 s即四分之一周期恰好位于波峰,故x的坐标为22 m的质点在t=0.2 s时恰好位于波峰,D正确;当质点P位于波峰时,经过了半个周期,而x坐标为17 m的质点和x坐标为1 m的质点为同相点,经过半个周期x坐标为1 m的质点恰好位于波谷,E正确。
