巧测电阻

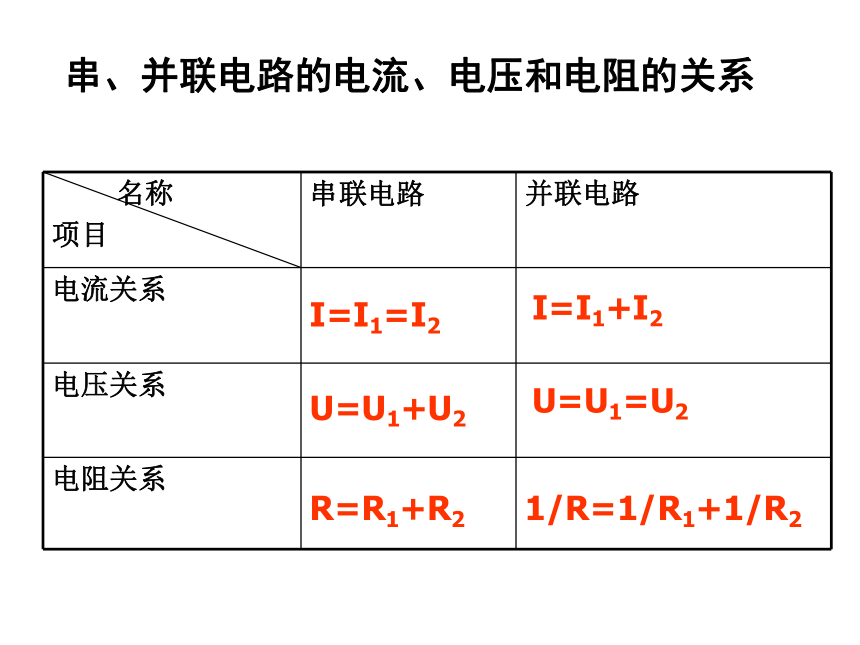

课件38张PPT。欧姆定律复习专题（2）：测电阻串、并联电路的电流、电压和电阻的关系I=I1=I2
U=U1+U2
R=R1+R2
I=I1+I2
U=U1=U2
1/R=1/R1+1/R2

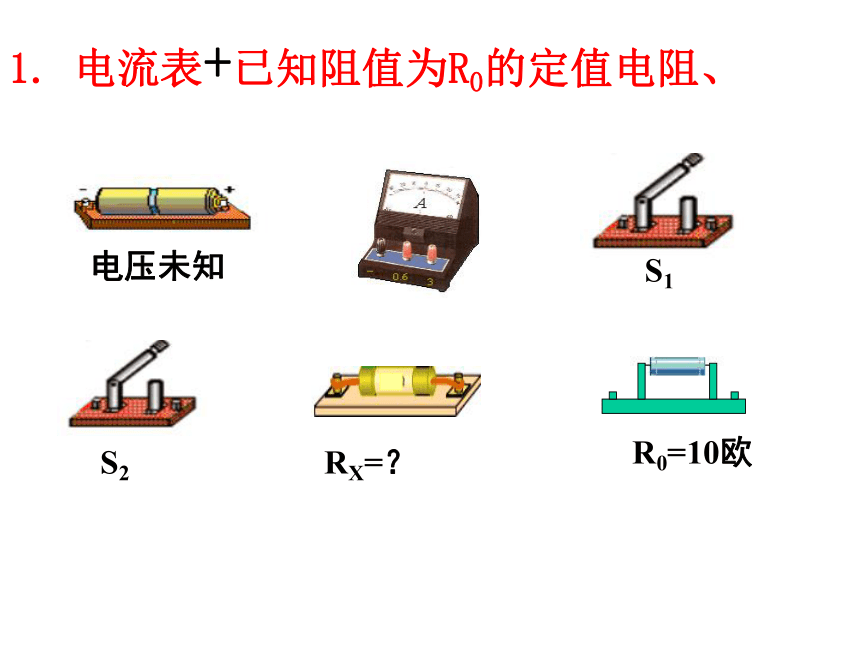

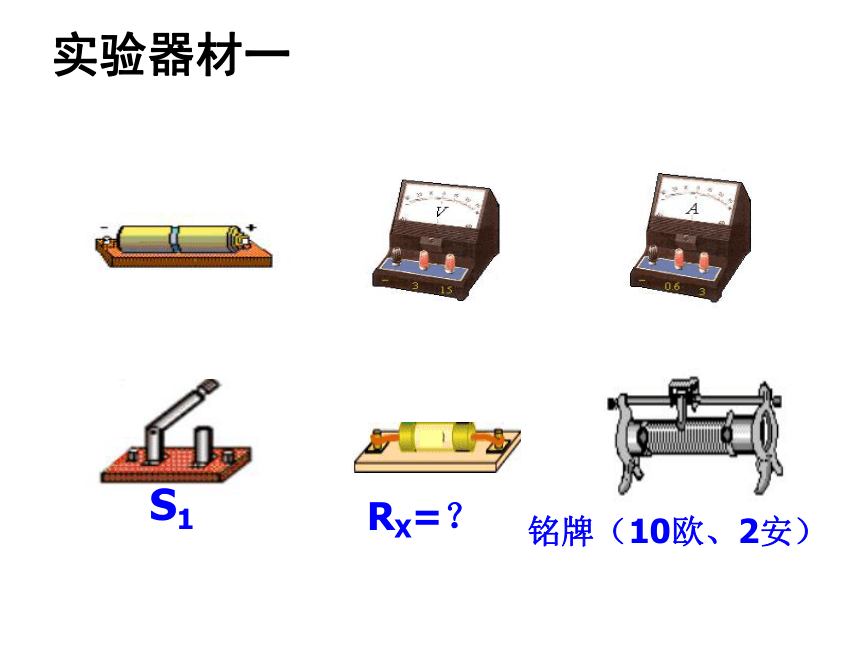

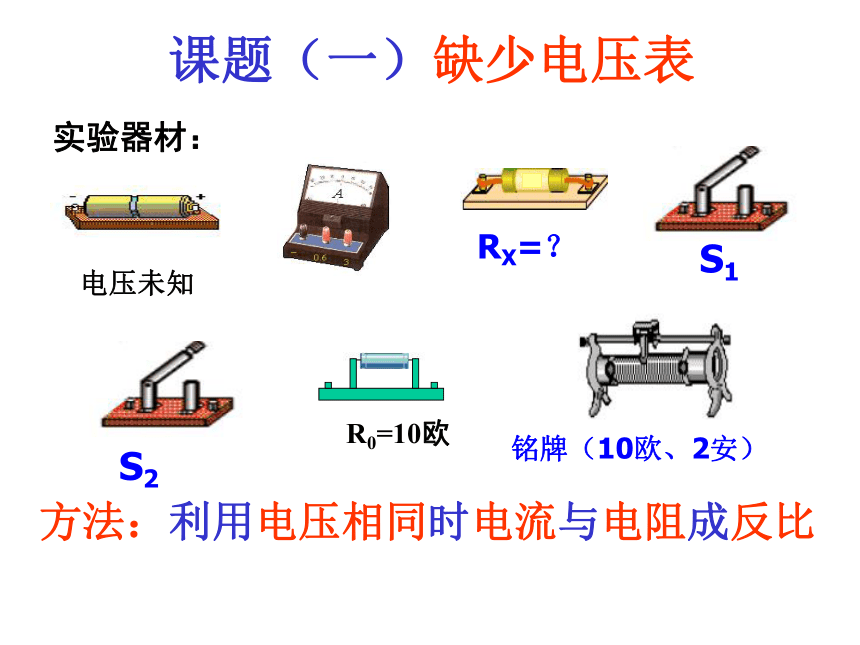

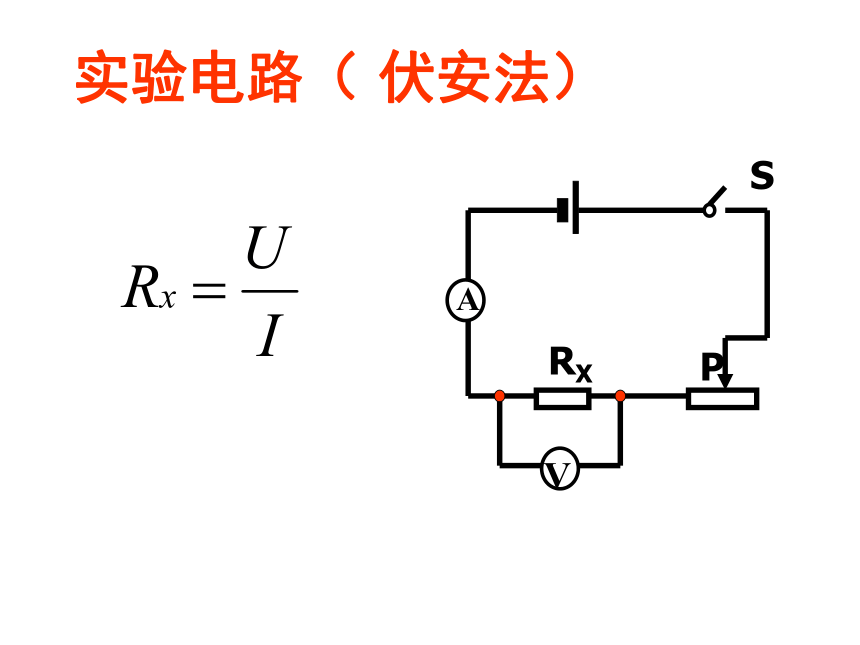

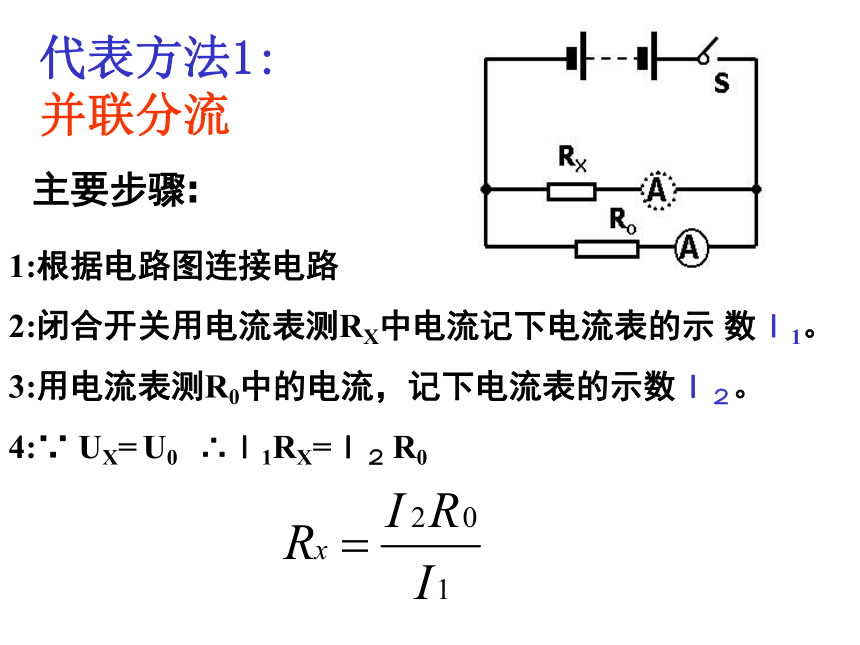

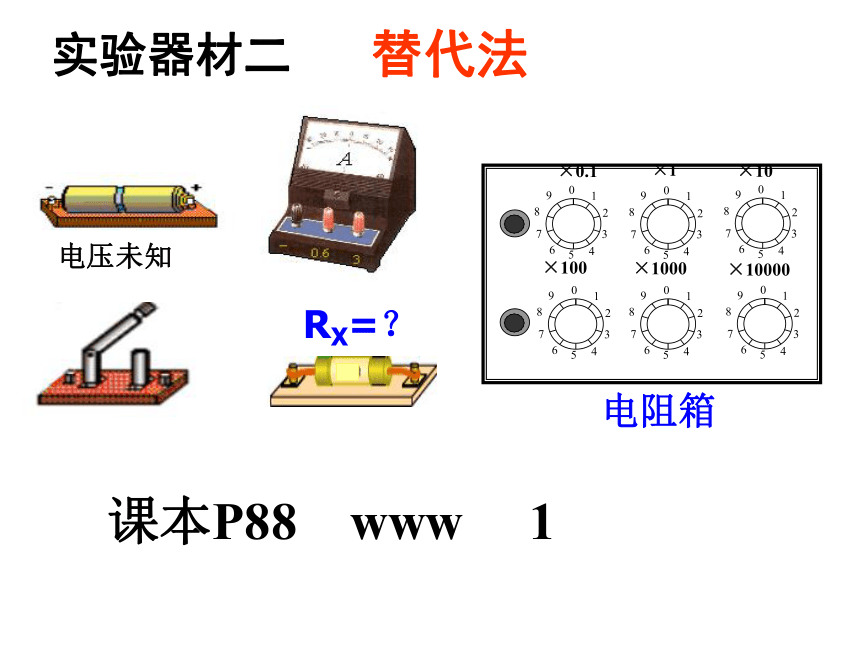

研究课题 电阻器是组成电路的主要元件，在各种电路中都要用到它，通常都要知道其阻值的大小。如果一个电阻器没有标出其阻值大小，那么怎样知道其阻值的大小呢？ R=铭牌（10欧、2安）RX=？S1实验器材一实验电路（ 伏安法）实验器材二RX=？电阻箱替代法电压未知课本P88 www 1课题（一）缺少电压表实验器材：S2方法：利用电压相同时电流与电阻成反比电压未知1. 电流表+已知阻值为R0的定值电阻、主要步骤:1:根据电路图连接电路
2:闭合开关用电流表测RX中电流记下电流表的示 数Ｉ1。
3:用电流表测R0中的电流，记下电流表的示数Ｉ２。
4:∵ UX= U0 ∴Ｉ1RX=Ｉ２ R0代表方法1: 并联分流主要步骤:
1:根据电路图连接电路。
2:闭合开关S1，断开S2。记下电流表的示数Ｉ1。
3:闭合开关S2，断开S1。记下电流表的示数Ｉ２。

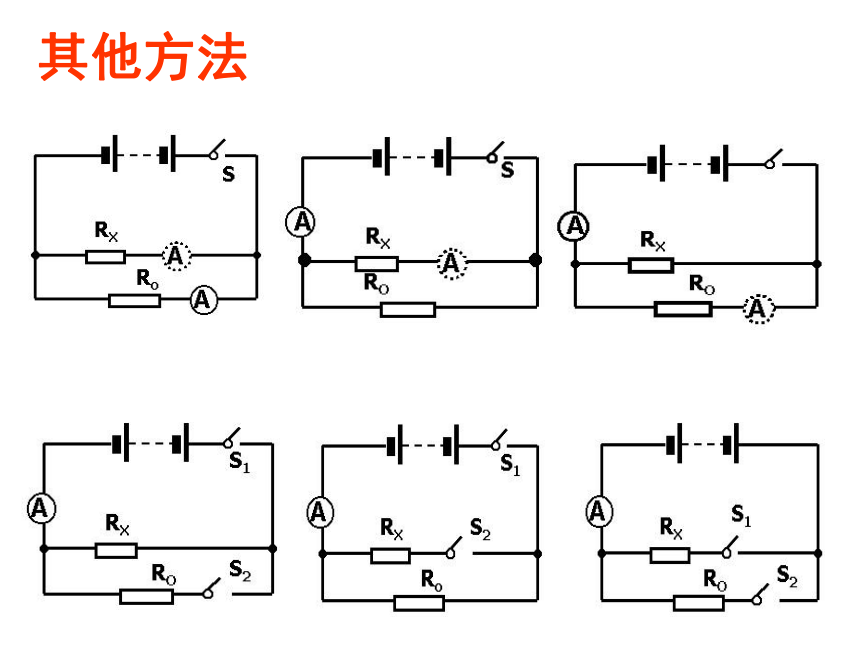

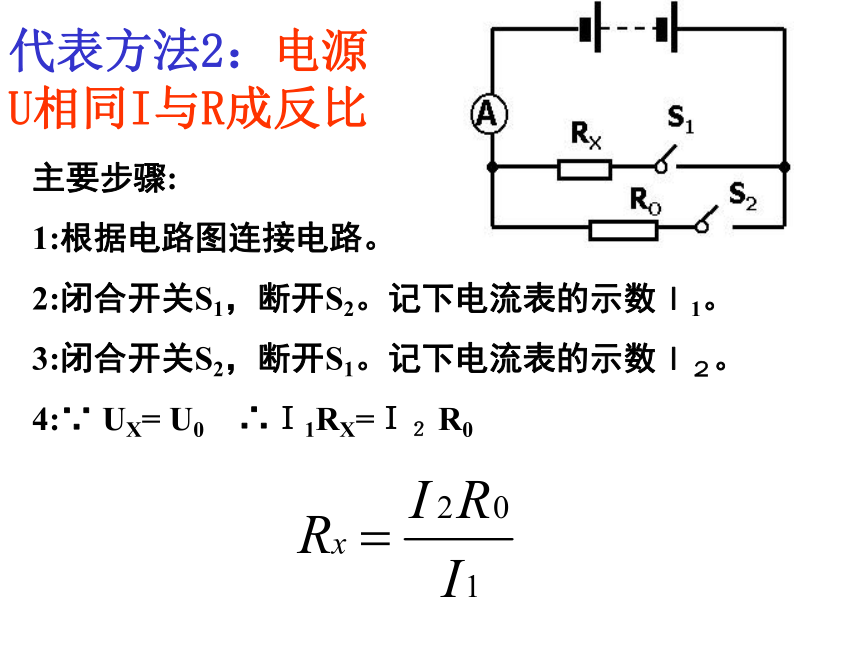

4:∵ UX= U0 ∴Ｉ1RX=Ｉ２ R0代表方法2：电源U相同I与R成反比请你对两种方法进行评价优点：选用器材较少，
缺点：但需要两次连接，操作较麻烦优点：只需要一次连接，操作较简单
缺点：选用器材较多其他方法代表方法3：串联短路(1)S2断开，记下电流表示数I1
(2)S2闭合，记下电流表示数I2
I1(R0+RX)= I2 RX
故2. 电流表+已知阻值为RAB的滑动变阻器。代表方法主要步骤:1:根据电路图连接电路．
2:闭合开关，将滑片P移到a端，记下电流表的示数Ia．
3:将滑片P移到b端，记下电流表的示数Ib．
4:∵电源电压不变. ∴ IaRX= Ib (RX+ R′)课题（二）缺少电流表实验器材：RX=？S1铭牌（10欧、2安）S2方法：利用电流相同时电压与电阻成正比电压未知1. 电压表+已知阻值为R0的定值电阻、代表方法1： 串联分压主要步骤:1:根据电路图连接电路
2:闭合开关Ｓ后,用电压表测出RX两端的电压ＵX。
3:用电压表测出R０两端的电压Ｕ０。
4:∵串联，∴UＸ∕RX=UＯ／RＯ
∴主要步骤:
1:根据电路图连接电路。
2:闭合开关Ｓ1、S2,记下电压表的示数Ｕ1。
3:闭合开关Ｓ1，记下电压表的示数Ｕ2。
4：∴ 其他方法 2. 电压表+已知阻值为RAB的滑动变阻器。S1S2铭牌（10Ω、2A）RX=？电压未知主要步骤:1:根据电路图连接电路
2:闭合开关,将滑片P移到a端，记下电压表的示数Ua．
3:将滑片P移到b端，记下电压表的示数Ub．
4:∵串联，∴Ub∕RX=(Ua－ Ub) ／R′
∴ 代表方法其他方法1、给你一个电池组（电压未知，且不变）、一只电流表，一个已知最大阻值的滑动变阻器RAB，一只开关和几根导线，请你设计只需要连一次电路就能测出未知电阻RX阻值的方法。⑴画出电路图。
⑵写出简要的实验步骤 和RX的表达式。2、给你一个电池组（电压未知，且不变）、一只电压表，一个已知阻值的定值电阻R0，二只开关和几根导线，请你设计只需连一次电路就能测出未知电阻RX阻值的方法。①画出电路图。
②写出简要的实验步骤 和RX的表达式。作业1、现有电源、开关、电压表和电流表各一个，待测电阻三个。若限用两个电表中的一个，如何判断这三个电阻中的哪个最大？哪个最小？分别画出只用电压表和电流表的电路图。反馈练习RR0SA2、小明同学想测出一个电阻器R的电阻值，将选用的器材连接成如图所示的电路，R0为已知阻值的定值，由于电源电压未知，所以没有测出R的阻值，请你选添器材，帮助他完成这个电路。要求：⑴用三种方法，画出电路图，并简要说明；⑵每一种方法在不拆除原有电路接线的条件下，只允许选添一种器材接入电路。答：
⑴选添电压表与R并联。则R=U1/I
⑵选添电压表与电源并联。则R=U/I-R0
⑶选添开关S1与R并联。则R=(I'-I)R0/I
⑷选添开关S1与R0并联。则R=IR0/(I'-I)1、按电路图，选用20Ω和30Ω的电阻串联起来，用电压表测出20Ω电阻两端的电压U1。 4.给你一个电池组（电压未知，且不变）、一只电流表，一个已知最大阻值的滑动变阻器RAB，一只开关和几根导线，请你设计只需要连一次电路就能测出未知电阻RX阻值的方法。
⑴画出电路图。
⑵写出简要的实验步骤 和RX的表达式。电路图：步骤：ASRxRABPAB2、滑片P在A端测出电流IA，滑片P在B端测出电流IB。1、按电路图连接好电路。3、计算：IARx= IB(Rx+RAB)Rx = IBRAB/(IA-IB)5、给你一个电池组（电压未知，且不变）、一只电压表，一个已知最大阻值的滑动变阻器RAB，一只开关和几根导线，请你设计只需要连一次电路就能测出未知电阻RX阻值的方法。
①画出电路图。
②写出简要的实验步骤 和RX的表达式。SRxRABPABV1、按电路图连接好电路。2、滑片P在A端测出电压UA，滑片P在B端测出电压UB。3、计算：UA= UB/Rx/(Rx+RAB)电路图：步骤：Rx = UBRAB/(UA-Ux)6、给你一个电池组（电压未知，且不变）、一只电压表，一个已知阻值的定值电阻R0，一只开关和几根导线，请你设计测出未知电阻RX阻值的方法。
①画出电路图。
②写出简要的实验步骤 和RX的表达式。 8、如图，电学实验箱M内有一个电压为6V的电源，箱体上有A、B、C三个接线柱，现在把一个20Ω和一个40Ω的电阻及一些导线，用各种不同的连接方式在箱内连接成通路（电阻只能连接在接线柱之间），用电压表测量各种情况下A、B间的电压值。请你填出电压表各种可能值中的两个：⑴____V;⑵____V。VABC答：0、2V、4V、6V中任选二个。M 在实际使用中，电流表的阻值虽然但并不为零，因此串联在电路有分压作用；电压表的阻值虽然很大但不是无穷大，因此并联在电路中有分流作用，当我们用伏安法测电阻的阻值时可以有两种连接方法，如下图，请分析说明为了提高测量的精确度，待测电阻的阻值在什么情况下用甲图，在什么情况下用图乙？说说为什么？VAVARxRx甲乙 比较法：比较电压表、电流表、待测电阻三者的阻值RV、RA、Rx，一般是比较RV/Rx和Rx/RA
若RV/Rx>Rx/RA ，则说明Rx与RV相差较大，可以用外接法，
若RV/Rx
