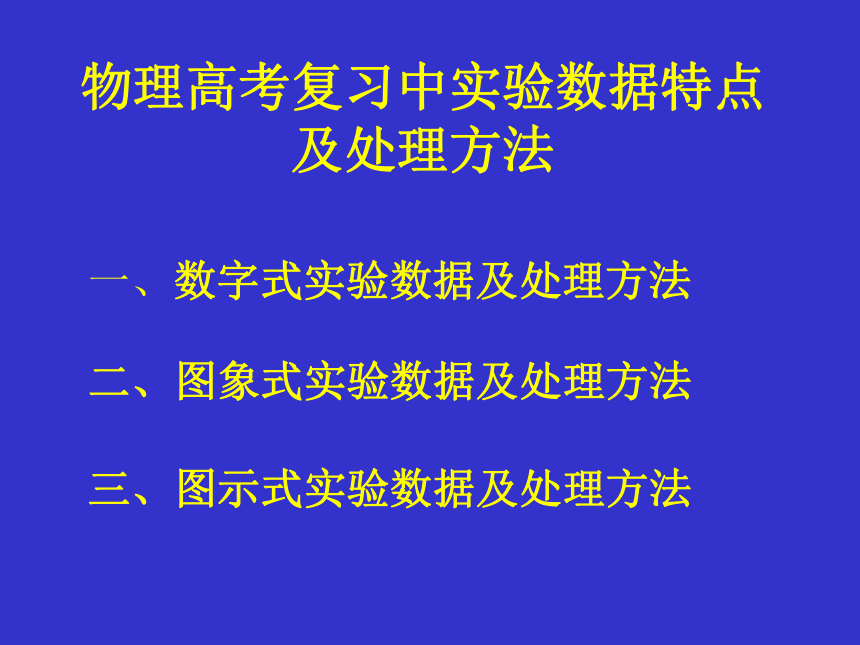

物理高考复习中实验数据特点及处理方法[下学期]

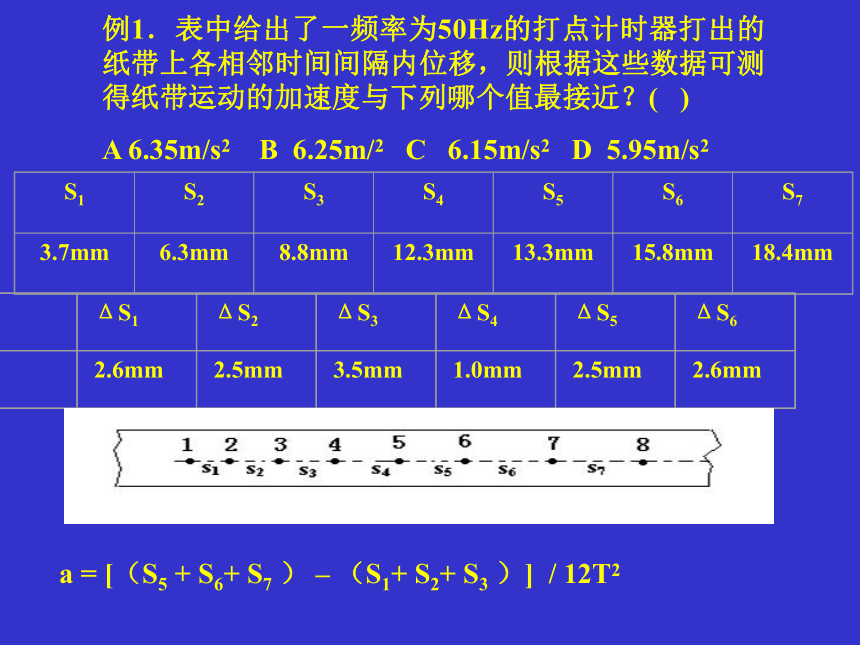

课件10张PPT。物理高考复习中实验数据特点及处理方法 一、数字式实验数据及处理方法 二、图象式实验数据及处理方法 三、图示式实验数据及处理方法 例1．表中给出了一频率为50Hz的打点计时器打出的纸带上各相邻时间间隔内位移，则根据这些数据可测得纸带运动的加速度与下列哪个值最接近？( )

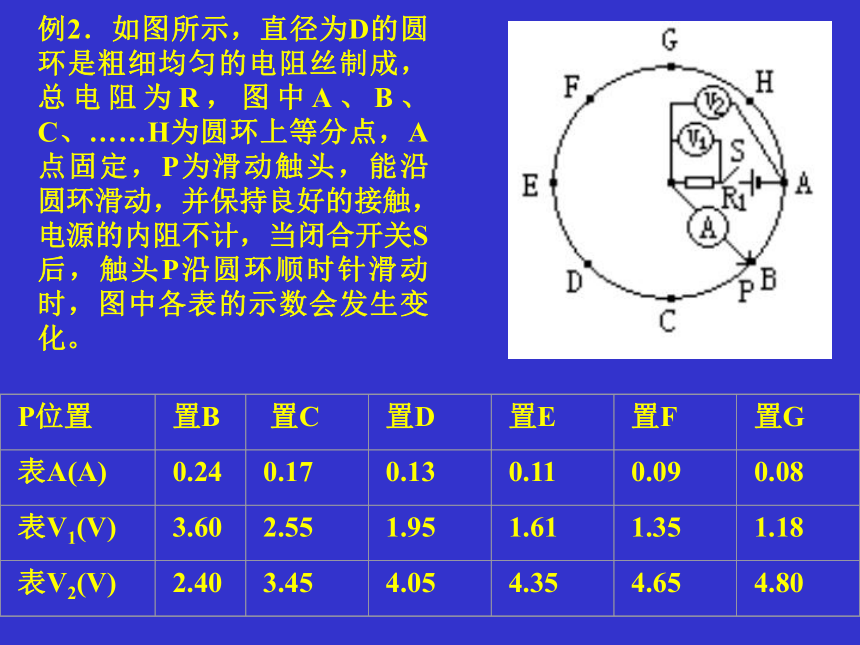

A 6.35m/s2 B 6.25m/2 C 6.15m/s2 D 5.95m/s2 a = [（S5 + S6+ S7 ） – （S1+ S2+ S3 ）] / 12T2例2．如图所示，直径为D的圆环是粗细均匀的电阻丝制成，总电阻为R，图中A、B、C、……H为圆环上等分点，A点固定，P为滑动触头，能沿圆环滑动，并保持良好的接触，电源的内阻不计，当闭合开关S后，触头P沿圆环顺时针滑动时，图中各表的示数会发生变化。

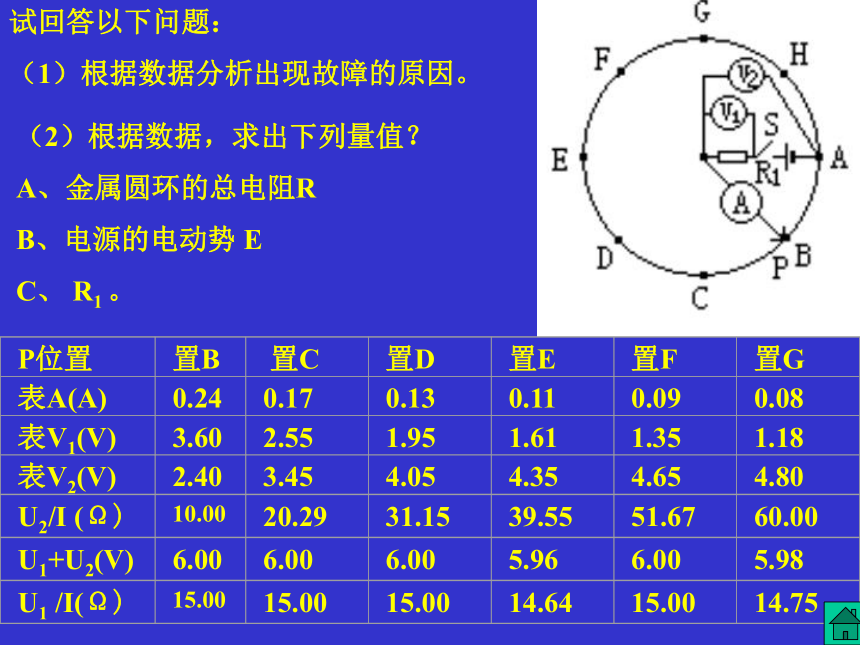

（2）根据数据，求出下列量值？
A、金属圆环的总电阻R
B、电源的电动势 E
C、 R1 。试回答以下问题：
（1）根据数据分析出现故障的原因。例3．为了测量电压表的内阻，现有约1.5V的电池二节、电阻箱、待测电压表、开关各一个，连成如图所示的电路，设电源的内阻不计，U为电压表示数，RV为电压表的内阻，R为测量时电阻箱的阻值，E为电源的电动势。实验给出的数据如表所示。 请运用图线求出:
（1）电源的电动势；
（2）电压表的内阻RV。截距为b=1/E=0.324 ，直线的斜率k=1/ERV=3.00×10-4 ,
求得：E=3.09V，RV=1080.0Ω。 例4、导体电阻会随温度的改变而改变，某同学研究了一只白炽灯上通过的电流与两端电压关系，得到表所示的实验数据，如果把此灯接到电动势为6V、内阻为10Ω（阻值恒定）的电源两端(如图所示)，
则灯消耗的功率为多大？
P=UI=2.6×0.34=0.88W例5．如图所示，ΔABC为一等腰直角三棱镜。现用插针法做实验求三棱镜的折射率n。眼睛从G点的大头针看，依次确定了三个点F、E、D，DE、FG各在一条直线上，且DE//AB。试用作图法在图中准确地画出在棱镜内光路的走向。为了求折射率n，还需测量的物理量有____(在图中标出)，折射率n的计算式为_________。 还需测量折射角r；n = Sin450 / Sinr例6．如图甲所示为超声波测速装置，此仪器可以向正在平直公路上匀速运动的汽车发出一束短促的超声波（图乙中振幅较大的波形）并且能接收到反射回来的超声波（图乙中振幅较小的波形），将二种波形显示在屏幕上，相邻波形间的时间间隔如图乙所示，已知超声波的速度为V1，其发射方向与汽车运动方向相同，则这辆汽车的运动速度V0为多大？
S0 = (V1- V0)T / 2 S0+ V0 T0 = (V1- V0)(T + Δt) / 2
V0=V1 Δt / (2 T0+ Δt)
