2006高考物理第二轮专题复习测试题(电磁感应中能量专题)[下学期]

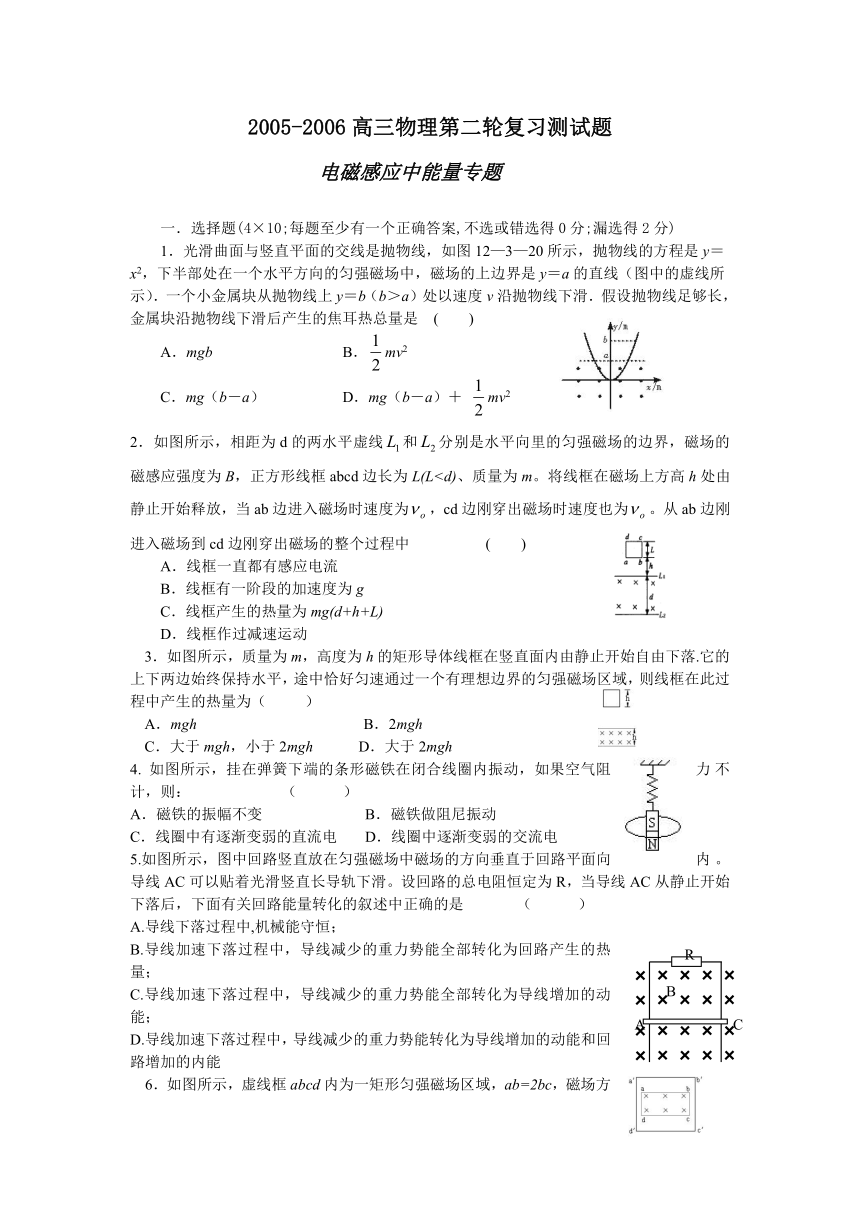

2005-2006高三物理第二轮复习测试题
电磁感应中能量专题
一．选择题(4×10;每题至少有一个正确答案,不选或错选得0分;漏选得2分)
1．光滑曲面与竖直平面的交线是抛物线，如图12—3—20所示，抛物线的方程是y＝x2，下半部处在一个水平方向的匀强磁场中，磁场的上边界是y＝a的直线（图中的虚线所示）．一个小金属块从抛物线上y＝b（b＞a）处以速度v沿抛物线下滑．假设抛物线足够长，金属块沿抛物线下滑后产生的焦耳热总量是?( )
A．mgb B．mv2?
C．mg（b－a） D．mg（b－a）＋ mv2?
2．如图所示，相距为d的两水平虚线和分别是水平向里的匀强磁场的边界，磁场的磁感应强度为B，正方形线框abcd边长为L(L　　A．线框一直都有感应电流
　　B．线框有一阶段的加速度为g
　　C．线框产生的热量为mg(d+h+L)
　　D．线框作过减速运动
3．如图所示，质量为m，高度为h的矩形导体线框在竖直面内由静止开始自由下落.它的上下两边始终保持水平，途中恰好匀速通过一个有理想边界的匀强磁场区域，则线框在此过程中产生的热量为（ ）
A．mgh B．2mgh
C．大于mgh，小于2mgh D．大于2mgh
4. 如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则： （ ）
A．磁铁的振幅不变 B．磁铁做阻尼振动
C．线圈中有逐渐变弱的直流电 D．线圈中逐渐变弱的交流电
5.如图所示，图中回路竖直放在匀强磁场中磁场的方向垂直于回路平面向内。导线AC可以贴着光滑竖直长导轨下滑。设回路的总电阻恒定为R，当导线AC从静止开始下落后，下面有关回路能量转化的叙述中正确的是 （ ）
A.导线下落过程中,机械能守恒；
B.导线加速下落过程中，导线减少的重力势能全部转化为回路产生的热量；
C.导线加速下落过程中，导线减少的重力势能全部转化为导线增加的动能；
D.导线加速下落过程中，导线减少的重力势能转化为导线增加的动能和回路增加的内能

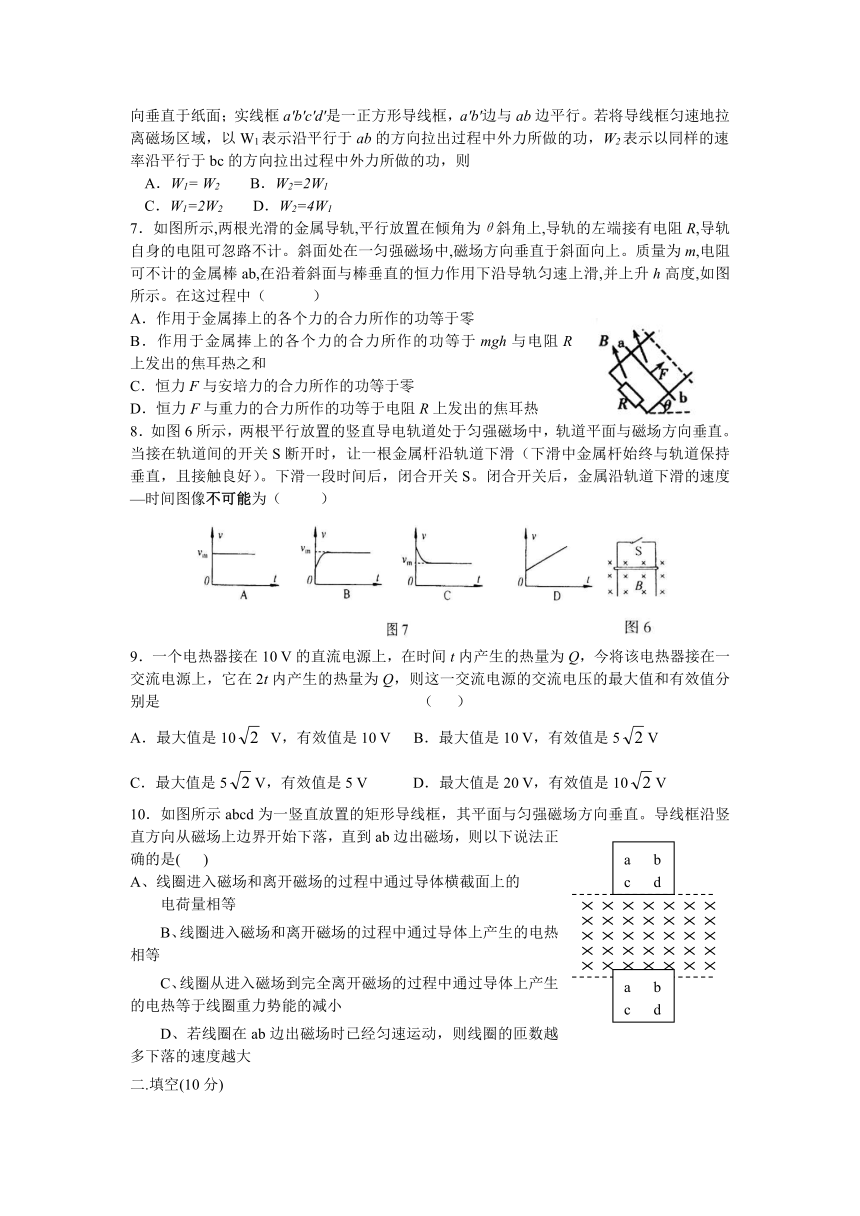

6．如图所示，虚线框abcd内为一矩形匀强磁场区域，ab=2bc，磁场方向垂直于纸面；实线框a'b'c'd'是一正方形导线框，a'b'边与ab边平行。若将导线框匀速地拉离磁场区域，以W1表示沿平行于ab的方向拉出过程中外力所做的功，W2表示以同样的速率沿平行于bc的方向拉出过程中外力所做的功，则
A．W1= W2 B．W2=2W1
C．W1=2W2 D．W2=4W1
7．如图所示,两根光滑的金属导轨,平行放置在倾角为θ斜角上,导轨的左端接有电阻R,导轨自身的电阻可忽路不计。斜面处在一匀强磁场中,磁场方向垂直于斜面向上。质量为m,电阻可不计的金属棒ab,在沿着斜面与棒垂直的恒力作用下沿导轨匀速上滑,并上升h高度,如图所示。在这过程中（ ）A．作用于金属捧上的各个力的合力所作的功等于零B．作用于金属捧上的各个力的合力所作的功等于mgh与电阻R 上发出的焦耳热之和
C．恒力F与安培力的合力所作的功等于零
D．恒力F与重力的合力所作的功等于电阻R上发出的焦耳热
8．如图6所示，两根平行放置的竖直导电轨道处于匀强磁场中，轨道平面与磁场方向垂直。当接在轨道间的开关S断开时，让一根金属杆沿轨道下滑（下滑中金属杆始终与轨道保持垂直，且接触良好）。下滑一段时间后，闭合开关S。闭合开关后，金属沿轨道下滑的速度—时间图像不可能为（ ）
9．一个电热器接在10 V的直流电源上，在时间t内产生的热量为Q，今将该电热器接在一交流电源上，它在2t内产生的热量为Q，则这一交流电源的交流电压的最大值和有效值分别是 （ ）
A．最大值是10 V，有效值是10 V? B．最大值是10 V，有效值是5V?
C．最大值是5V，有效值是5 V? D．最大值是20 V，有效值是10V?
10．如图所示abcd为一竖直放置的矩形导线框，其平面与匀强磁场方向垂直。导线框沿竖直方向从磁场上边界开始下落，直到ab边出磁场，则以下说法正确的是( )
A、线圈进入磁场和离开磁场的过程中通过导体横截面上的
电荷量相等
B、线圈进入磁场和离开磁场的过程中通过导体上产生的电热相等
C、线圈从进入磁场到完全离开磁场的过程中通过导体上产生的电热等于线圈重力势能的减小
D、若线圈在ab边出磁场时已经匀速运动，则线圈的匝数越多下落的速度越大
二.填空(10分)

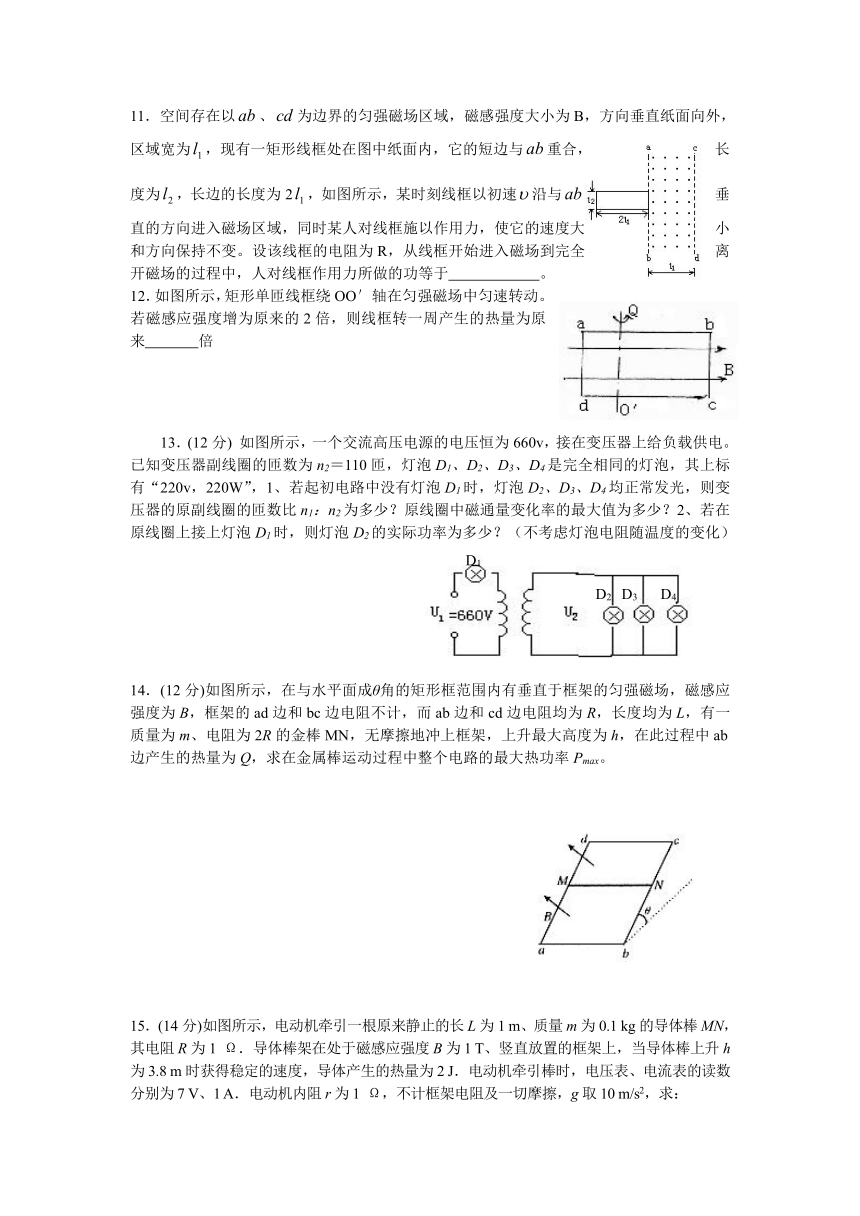

11．空间存在以、为边界的匀强磁场区域，磁感强度大小为B，方向垂直纸面向外，区域宽为，现有一矩形线框处在图中纸面内，它的短边与重合，长度为，长边的长度为2，如图所示，某时刻线框以初速沿与垂直的方向进入磁场区域，同时某人对线框施以作用力，使它的速度大小和方向保持不变。设该线框的电阻为R，从线框开始进入磁场到完全离开磁场的过程中，人对线框作用力所做的功等于 。
12．如图所示，矩形单匝线框绕OO′轴在匀强磁场中匀速转动。若磁感应强度增为原来的2倍，则线框转一周产生的热量为原来 倍

13．(12分) 如图所示，一个交流高压电源的电压恒为660v，接在变压器上给负载供电。已知变压器副线圈的匝数为n2＝110匝，灯泡D1、D2、D3、D4是完全相同的灯泡，其上标有“220v，220W”，1、若起初电路中没有灯泡D1时，灯泡D2、D3、D4均正常发光，则变压器的原副线圈的匝数比n1：n2为多少？原线圈中磁通量变化率的最大值为多少？2、若在原线圈上接上灯泡D1时，则灯泡D2的实际功率为多少？（不考虑灯泡电阻随温度的变化）
14．(12分)如图所示，在与水平面成θ角的矩形框范围内有垂直于框架的匀强磁场，磁感应强度为B，框架的ad边和bc边电阻不计，而ab边和cd边电阻均为R，长度均为L，有一质量为m、电阻为2R的金棒MN，无摩擦地冲上框架，上升最大高度为h，在此过程中ab边产生的热量为Q，求在金属棒运动过程中整个电路的最大热功率Pmax。
15．(14分)如图所示，电动机牵引一根原来静止的长L为1 m、质量m为0.1 kg的导体棒MN，其电阻R为1 Ω．导体棒架在处于磁感应强度B为1 T、竖直放置的框架上，当导体棒上升h为3.8 m时获得稳定的速度，导体产生的热量为2 J．电动机牵引棒时，电压表、电流表的读数分别为7 V、1 A．电动机内阻r为1 Ω，不计框架电阻及一切摩擦，g取10 m/s2，求：
16．(15分) 正方形金属线框abcd，每边长=0.1m，总质量m=0.1kg，回路总电阻Ω，用细线吊住，线的另一端跨过两个定滑轮，挂着一个质量为M=0.14kg的砝码。线框上方为一磁感应强度B=0.5T的匀强磁场区，如图，线框abcd在砝码M的牵引下做加速运动，当线框上边ab进入磁场后立即做匀速运动。接着线框全部进入磁场后又做加速运动（g=10m/s2）。问：
（1）线框匀速上升的速度多大？此时磁场对线框的作用力多大？
（ 2）线框匀速上升过程中，重物M做功多少？其中有多少转变为电能？
17．(15分)如图所示，足够长的光滑金属框竖直放置，框宽l＝0.5 m，框的电阻不计，匀强磁场磁感应强度B＝1 T，方向与框面垂直，金属棒MN的质量为100 g，电阻为1 Ω．现让MN无初速地释放并与框保持接触良好的竖直下落，从释放到达到最大速度的过程中通过棒某一横截面的电量为2 C，求此过程中回路产生的电能．（空气阻力不计，g＝10 m/s2）?
18．(16分)两根金属导轨平行放置在倾角为θ=300的斜面上，导轨左端接有电阻R=10Ω，导轨自身电阻忽略不计。匀强磁场垂直于斜面向上，磁感强度B=0.5T。质量为m=0.1kg ，电阻可不计的金属棒ab静止释放，沿导轨下滑。如图所示，设导轨足够长，导轨宽度L=2m，金属棒ab下滑过程中始终与导轨接触良好，当金属棒下滑h=3m时，速度恰好达到最大速度2m/s，求此过程中电阻中产生的热量？
19．(16分)在如图所示的水平导轨上（摩擦、电阻忽略不计），有竖直向下的匀强磁场，磁感强度B，导轨左端的间距为L1=4l0，右端间距为l2=l0。今在导轨上放置ACDE两根导体棒，质量分别为m1=2m0，m2=m0，电阻R1=4R0，R2=R0。若AC棒以初速度V0向右运动，求AC棒运动的过程中产生的总焦耳热QAC，以及通过它们的总电量q。
参考答案:
1．D 2．BC 3．B 4．BD 5．D 6．B 7．AD 8．D9．B10．
11． 12．２
13．
解：（1）n1:n2=660:220=3:1 … … … … … …3分
∵n2=110 … … … … … …
∴n1=330 … … … … … …2分
由U1=n1(ΔΦ/Δt)max … … … … … …2分
∴(Δф/Δt)max=2 … … … … … …2分
（2）RD=U2/P=220Ω … … … … … …2分
U1-IRD=3IRD … … … … … …1分
∴I=660/(4×220)A=3/4A … … … … … …1分
P=I2RD=(3/4)2×220W=123.75W … … … … … …2分
14．棒MN沿框架向上运动产生感应电动势，相当于电源；ab和cd相当于两个外电阻并联。根据题意可知，ab和cd中的电流相同，MN中的电流是ab中电流的2倍。由焦耳定律知，当ab边产生的热量为Q时，cd边产生的热量也为Q，MN产生的热量则为8Q。金属棒MN沿框架向上运动过程中，能量转化情况是：MN的动能转化为MN的势能和电流通过MN、ab、cd时产生的热量。
设MN的初速度为，由能量守恒得，即
而MN在以速度v上滑时，产生的瞬时感应电动势
所以，整个电路的瞬时热功率为
可见，当MN的运动速度v为最大速度时，整个电路的瞬时热功率P为最大值，即
15．（1）（mg＋）vm＝IU－I2r，vm＝2m/s（vm＝－3 m/s舍去）?
（2）（IU－I2r）t＝mgh＋mvm2＋Ｑ，t＝1 s?
16．（1）当线框上边ab进入磁场，线圈中产生感应电流I，由楞次定律可知产生阻碍运动的安培力为F=BIl 由于线框匀速运动，线框受力平衡，F+mg=Mg
联立求解，得I=8A 由欧姆定律可得，E=IR=0.16V
由公式E=Blv，可求出v=3.2m/s F=BIl=0.4N
（2）重物M下降做的功为W=Mgl=0.14J
由能量守恒可得产生的电能为J
17．金属棒下落过程做加速度逐渐减小的加速运动，加速度减小到零时速度达到最大，根据平衡条件得
mg＝ ①?
在下落过程中，金属棒减小的重力势能转化为它的动能和电能E，由能量守恒定律得?
mgh＝mvm2＋E ②?
通过导体某一横截面的电量为?
q＝ ③?
由①②③解得?
E＝mgh－mvm2＝＝J－J＝3.2 J
18．解：当金属棒速度恰好达到最大速度时，受力分析，
则mgsinθ=F安+f 3分 据法拉第电磁感应定律：E=BLv
据闭合电路欧姆定律：I= 2分 ∴F安=ILB==0.2N
∴f=mgsinθ－F安=0.3N 2分
下滑过程据动能定理得：mgh－f  －W = mv2
解得W=1J ，∴此过程中电阻中产生的热量Q=W=1J
19．由于棒l1向右运动，回路中产生电流，ll受安培力的作用后减速，l2受安培力加速使回路中的电流逐渐减小。只需v1，v2满足一定关系，
两棒做匀速运动。
两棒匀速运动时，I=0，即回路的总电动势为零。所以有
Bllv1=Bl2v2
再对DE棒应用动量定理B? l2·△t=m2v2
