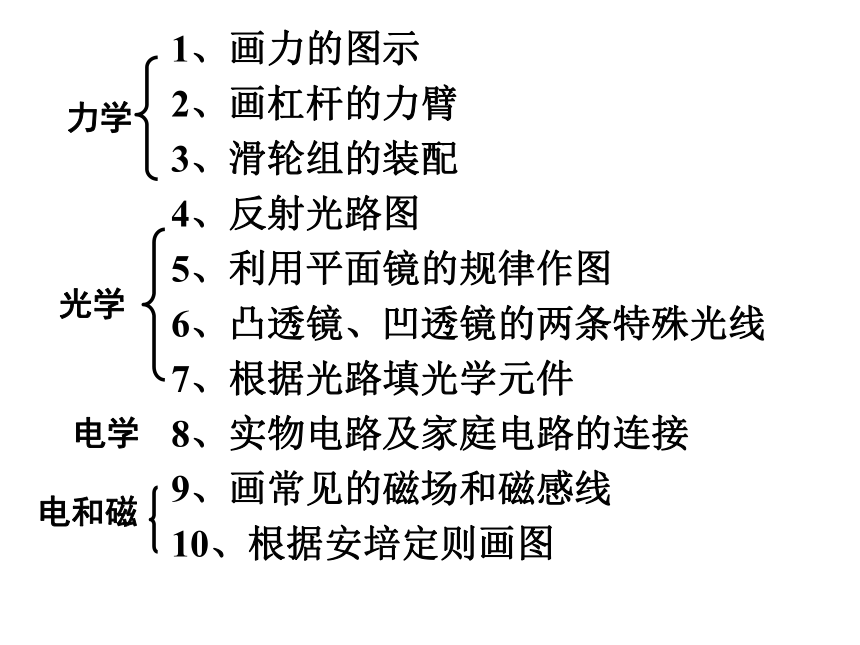

课件13张PPT。总复习专题（一）作图 1、画力的图示
2、画杠杆的力臂
3、滑轮组的装配
4、反射光路图
5、利用平面镜的规律作图
6、凸透镜、凹透镜的两条特殊光线
7、根据光路填光学元件
8、实物电路及家庭电路的连接
9、画常见的磁场和磁感线

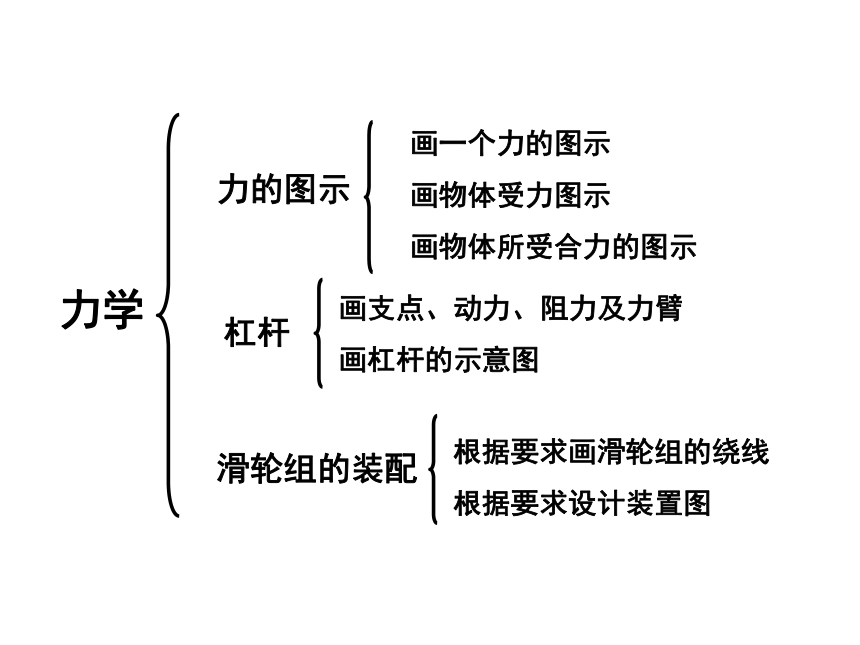

10、根据安培定则画图力学光学电学电和磁力学力的图示画一个力的图示
画物体受力图示
画物体所受合力的图示杠杆画支点、动力、阻力及力臂
画杠杆的示意图滑轮组的装配根据要求画滑轮组的绕线
根据要求设计装置图专题训练（一）

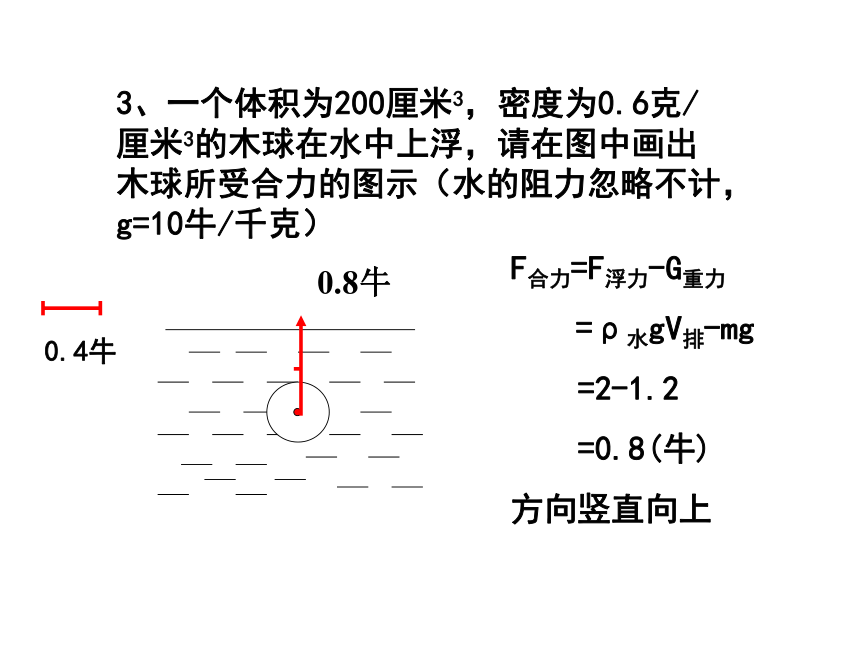

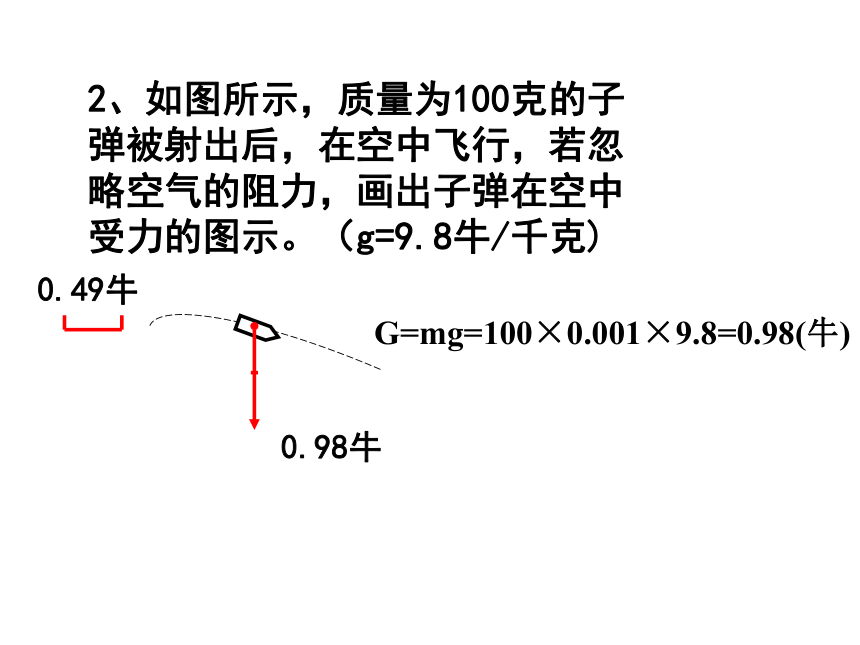

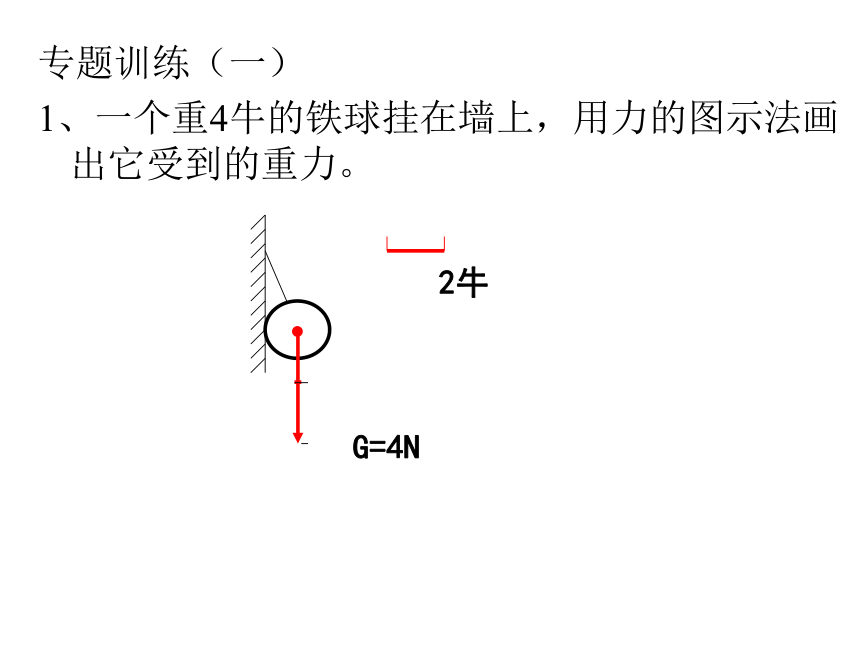

1、一个重4牛的铁球挂在墙上，用力的图示法画出它受到的重力。2牛G=4N2、如图所示，质量为100克的子弹被射出后，在空中飞行，若忽略空气的阻力，画出子弹在空中受力的图示。（g=9.8牛/千克)G=mg=100×0.001×9.8=0.98(牛)0.49牛0.98牛3、一个体积为200厘米3，密度为0.6克/厘米3的木球在水中上浮，请在图中画出木球所受合力的图示（水的阻力忽略不计，g=10牛/千克）F合力=F浮力-G重力
=ρ水gV排-mg
=2-1.2
=0.8(牛)
方向竖直向上0.4牛0.8牛F4、在图中，画出力F对支点O的力臂O5、要求用一个最小的力F，使图中的杠杆处与平衡状态请画出这个力的图示 ，并标明它的力臂。FF=1/3GF=1/4G6、按图中的要求，画出滑轮组的绕绳情况7、小强想把一货物吊到楼上去，已知货物重1000牛，小强最大的拉力为300牛。如果使用滑轮组，至少需要几个滑轮？如何装配？能力拓展题
1、小明为了抬起一些重物，他想在如图所示的四组滑轮中挑选其中的几组，并使这几组能省2/3的力，请你帮小明将这几组滑轮挑出来，并绕上绳子组成滑轮组。A BCDGAOBD2、如图所示，已知OA=50厘米，OB=30厘米，BD=40厘米，画出在D点所加最小力的方向与该力对O点的力臂，并标出F的值是多少？F=G
