简单机械[上学期]

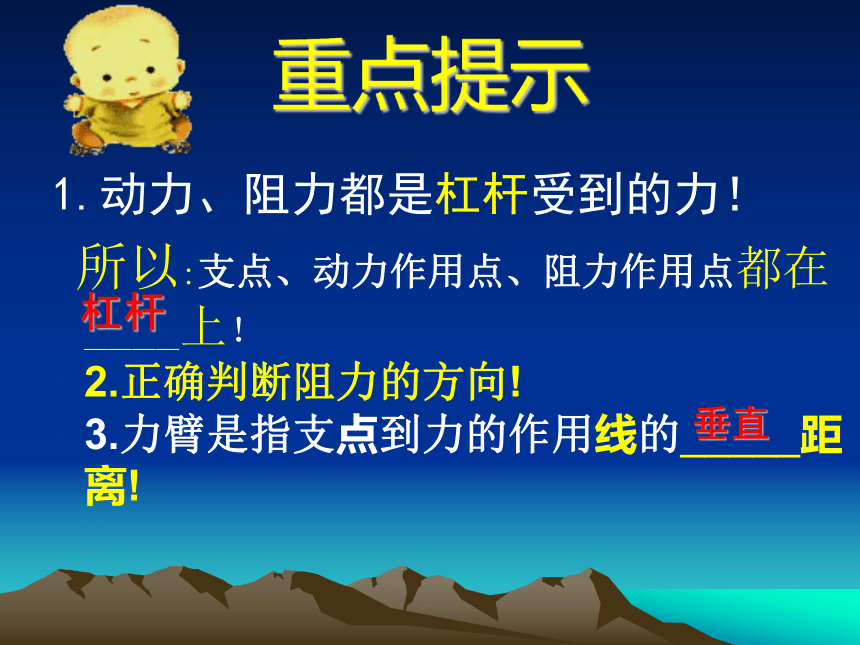

课件29张PPT。欢迎光临指导中考复习十一章 “给我一个支点，我可以撬动整个地球。”——阿基米德讨论你能对这部分的知识做个梳理吗？重点提示 1.动力、阻力都是杠杆受到的力！
所以:支点、动力作用点、阻力作用点都在____上！
2.正确判断阻力的方向!

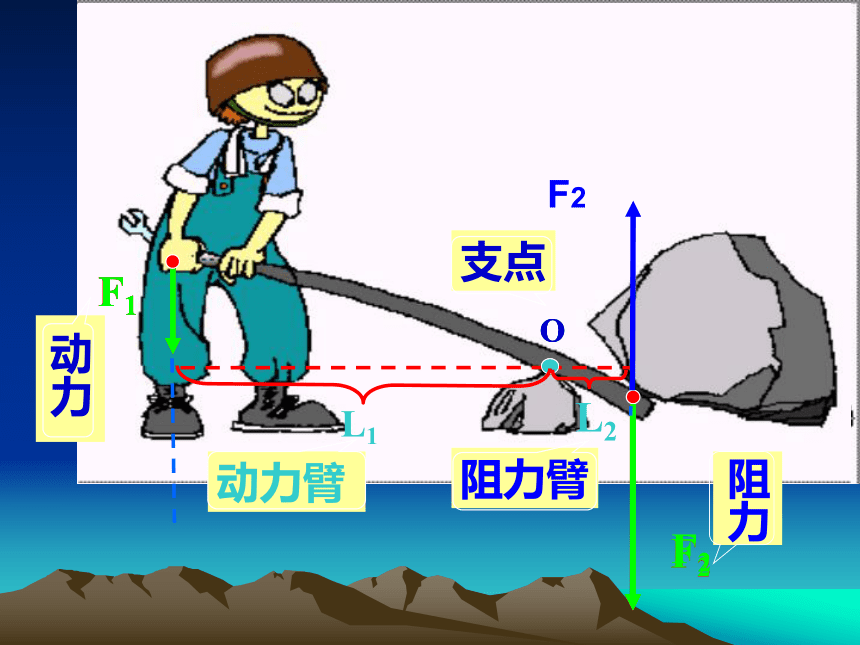

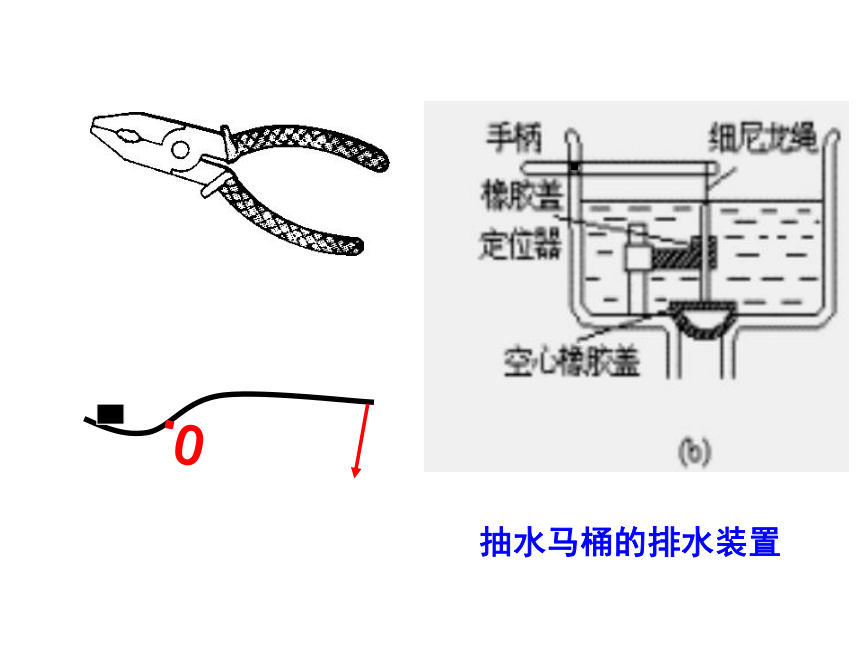

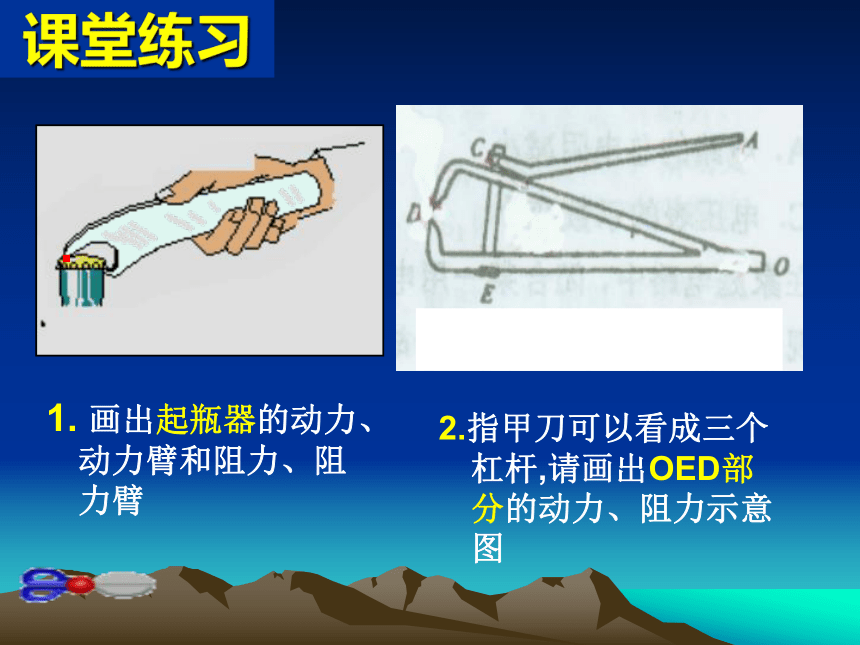

3.力臂是指支点到力的作用线的_____距离!杠杆垂直L1L2抽水马桶的排水装置.1. 画出起瓶器的动力、动力臂和阻力、阻力臂课堂练习.2.指甲刀可以看成三个杠杆,请画出OED部分的动力、阻力示意图讨论你认为关于简单机械最重要的物理规律是什么？ 例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：⑴左右力臂L1:L2=______?
·⑵在两边钩码下同时加挂一个同样的钩码，杠杆____（填“能或不能”）平衡？ _____边下降?
例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：⑶若使杠杆再次平衡，可在 ___边的钩码下再挂 ___ 个钩码？
例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：·⑷若使再次平衡的杠杆两边同时去掉一个钩码，则 ___ 边将下降，-----“极端判断法”课堂练习3.(2003.南京)一根蜡烛截成长度不同的两段竖立在杠杆的两边，如图且杠杆平衡，若同时点燃蜡烛（设燃烧速度相同），则杠杆的 ___端将翘起。4. 一根均匀铜丝，在中点处支住它刚好平衡，现将其右端从中对折起来，如图所示，则杠杆
A) 仍平衡；
B)左端下降；
C)右端下降；
D)无法判断。
课堂练习请你做一做 例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：·(5)利用本装置探究杠杆平衡条件时需要记录多组数据,这样做的目的是在于_______________。
--中考指导书P78.255．(江苏苏州)如图所示的工具中，使用时属于费力杠杆的是 ( )课堂练习6.如图所示是脚踩式垃圾箱的示意图，下列说法中正确的是 ( )
A．两杠杆均为省力杠杆
B．两杠杆均为费力杠杆
C．ABC为省力杠杆
D．A'B’C’为省力杠杆
C课堂练习课堂练习7．例2: 如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
G例2: 如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
例2: 如图所示杠杆，在A端施一个始终与杠杆垂直的力F，当杠杆由如图实线位置匀速转动到虚线位置时，F大小的变化情况是（ ）
A．大小不变
B．由小变大
C．先变大后变小
D．先变小后变大
例3:如图所示,G=20N,（1）不计摩擦和滑轮重；要匀速提起物体， F至少要=_____ N ？（2）若滑轮重4N，要匀速提起物体， F至少要=_____N？例4:如何判断滑轮组的省力情况?生活·物理·社会这个装置在使用时用到了哪些物理知识？今日作业:
《中指》1-6；13-16。重点回顾1.支点、动力作用点、阻力作用点都在____上！
2.力臂是指支点到力的作用线的_____距离!
3.根据杠杆平衡条件:费力杠杆的优点是可以省____.
4.定滑轮不能_____,但可以改变______
动滑轮可以_________;滑轮组既可以______也可以________杠杆距离垂直F＝1/4GF＝1/5G如何根据要求组装滑轮组?
