电阻特殊测量方法

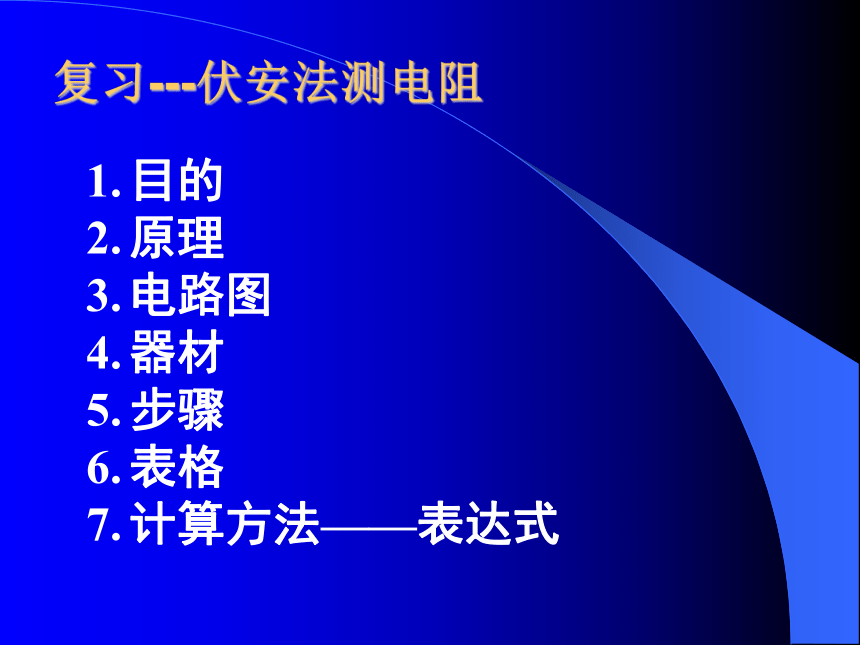

课件22张PPT。电阻的特殊测量法伏阻法电阻法安阻法结 束复习---伏安法测电阻目的
原理
电路图
器材
步骤
表格
计算方法——表达式

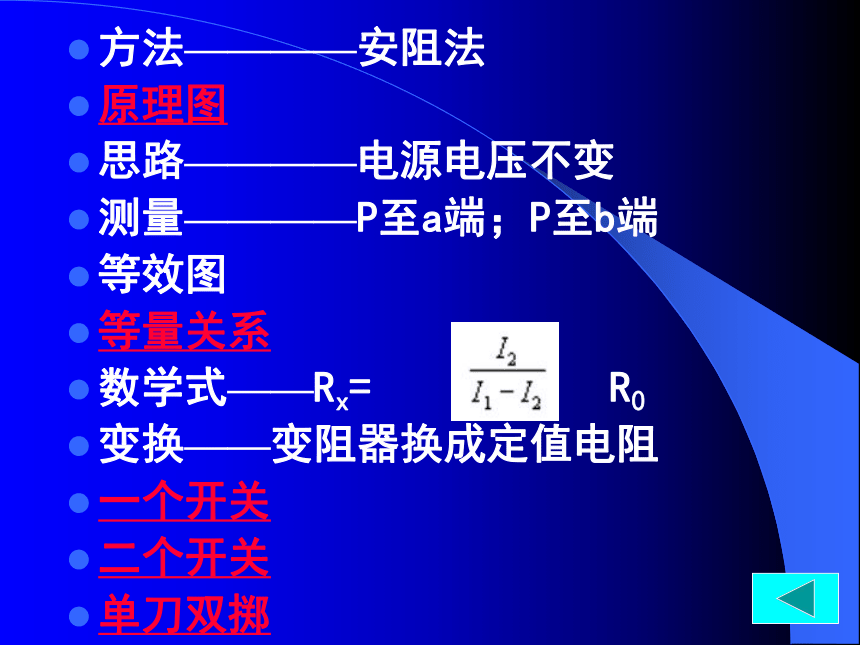

方法————安阻法

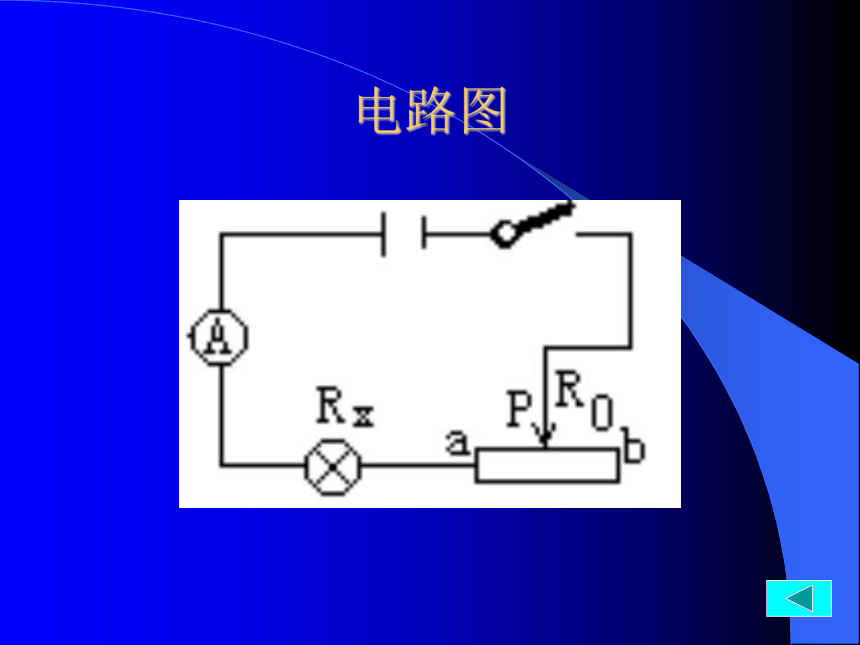

原理图
思路————电源电压不变
测量————P至a端；P至b端
等效图
等量关系
数学式——Rx= R0
变换——变阻器换成定值电阻

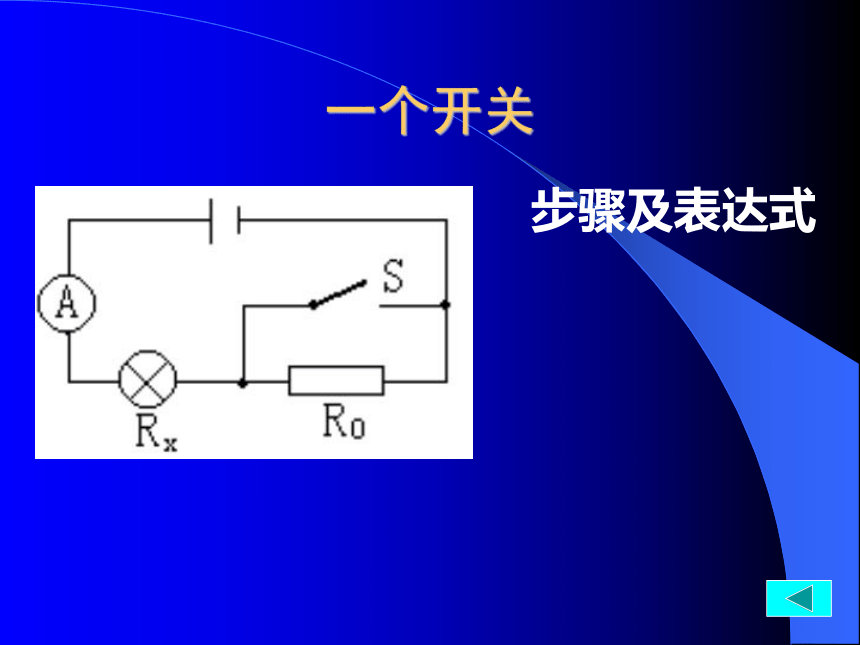

一个开关

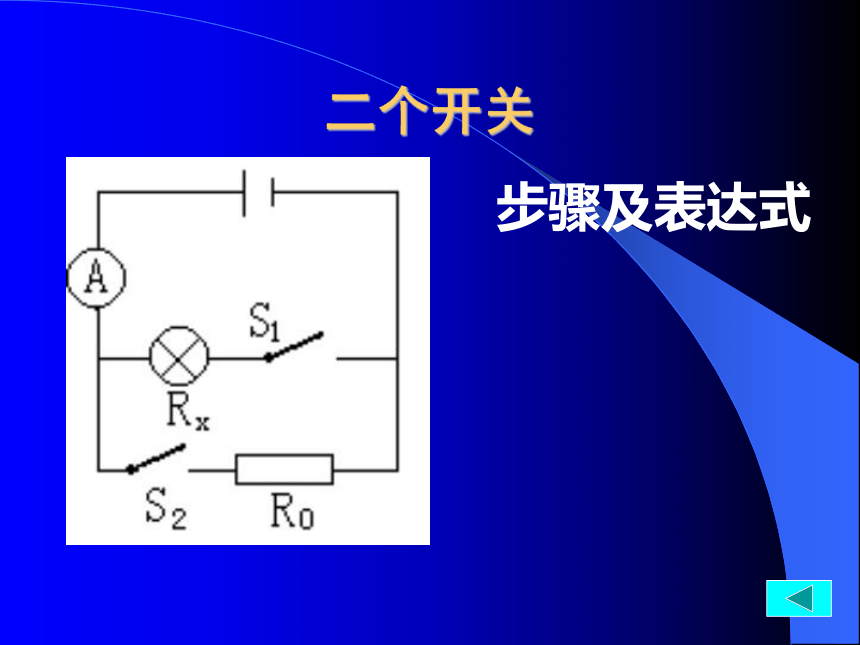

二个开关

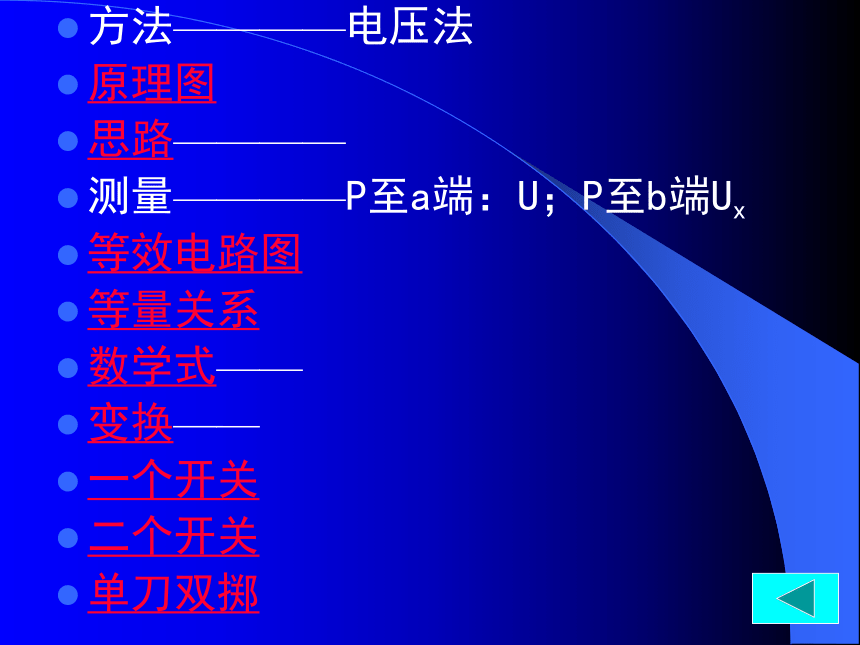

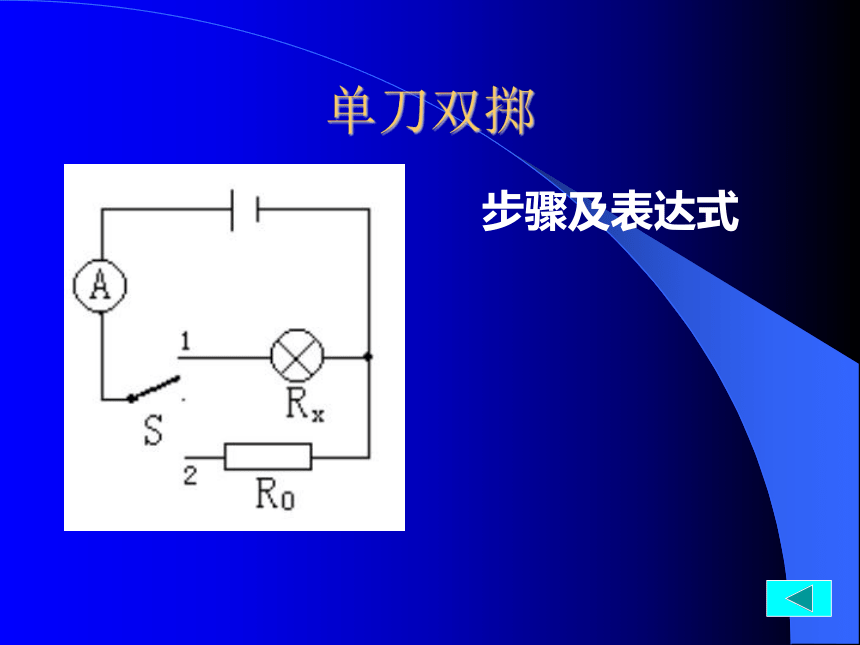

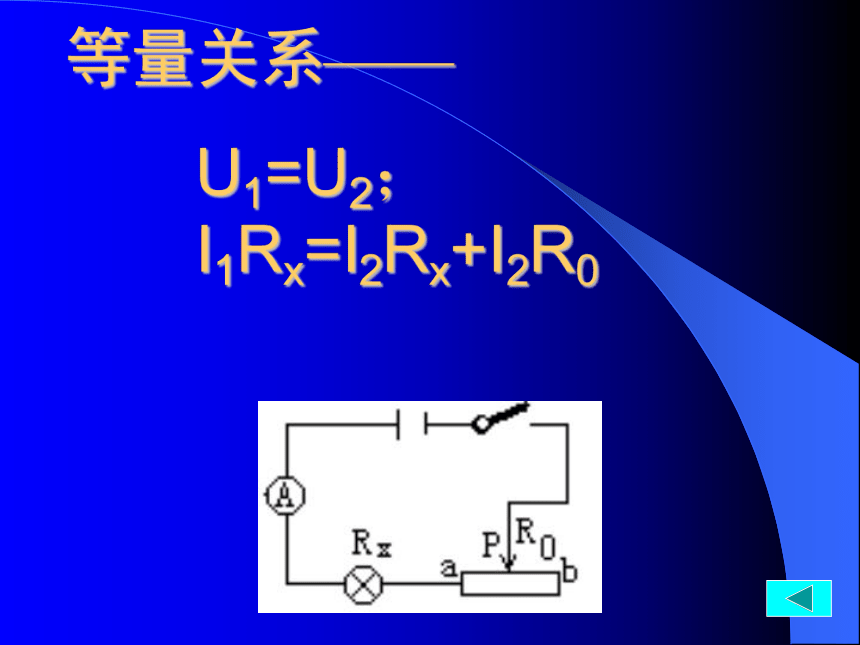

单刀双掷电路图等量关系——U1=U2；I1Rx=I2Rx+I2R0一个开关步骤及表达式二个开关步骤及表达式单刀双掷步骤及表达式方法————电压法
原理图
思路————
测量————P至a端：U；P至b端Ux
等效电路图
等量关系
数学式——
变换——
一个开关
二个开关
单刀双掷原理图思路串等效电路图等量关系数学式变换变阻器换成定值电阻一个开关步骤及表达式二个开关步骤及表达式单刀双掷步骤及表达式方法————电阻法
原理图
思路————曹冲称象，等量代换
测量
等量关系——象重=石重
数学式——Rx=R/
变换——电流表变成电压表
一个开关原理图步骤及表达式测量测Rx中的电流I
调节R/与原刻度重合
测出R/谢谢！
祝同学们学习愉快
