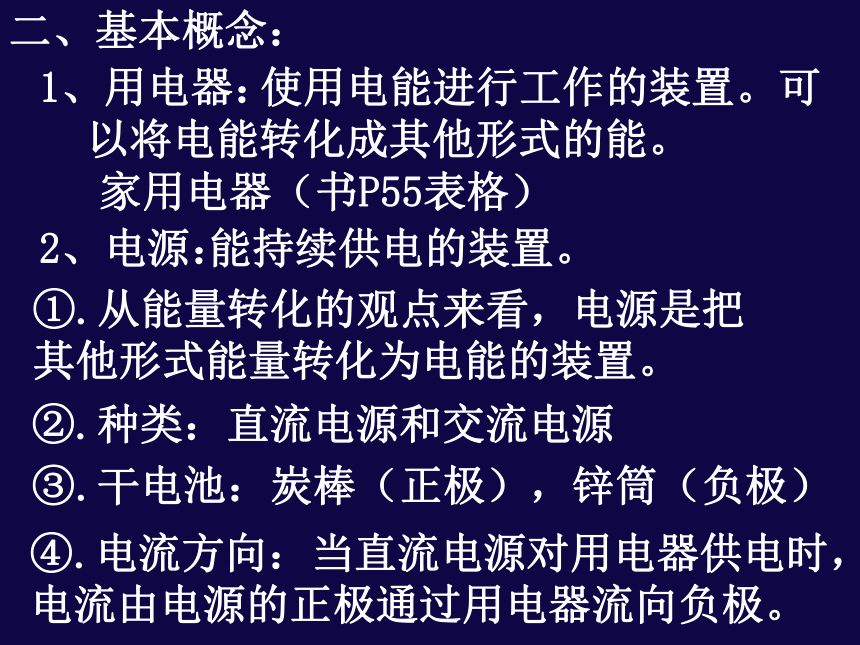

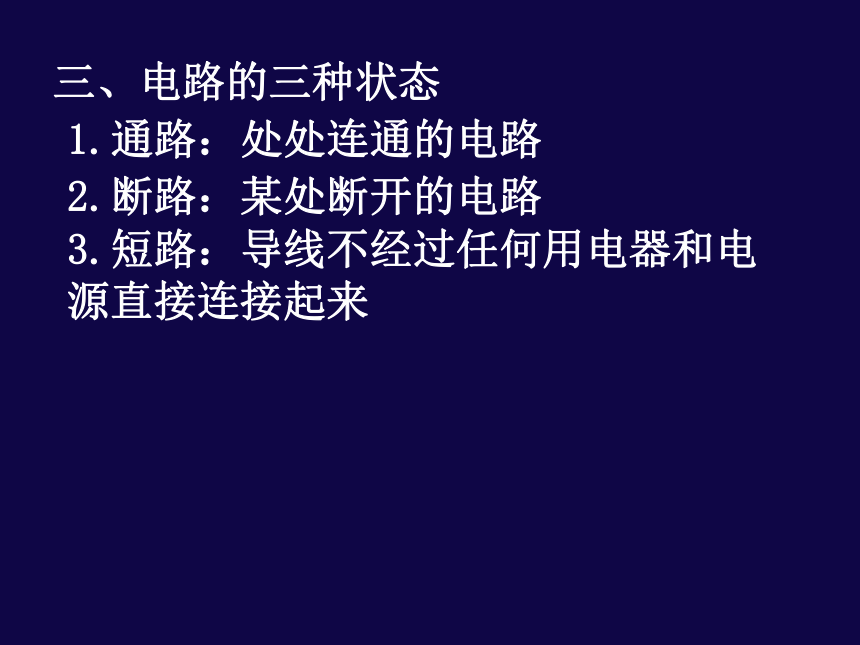

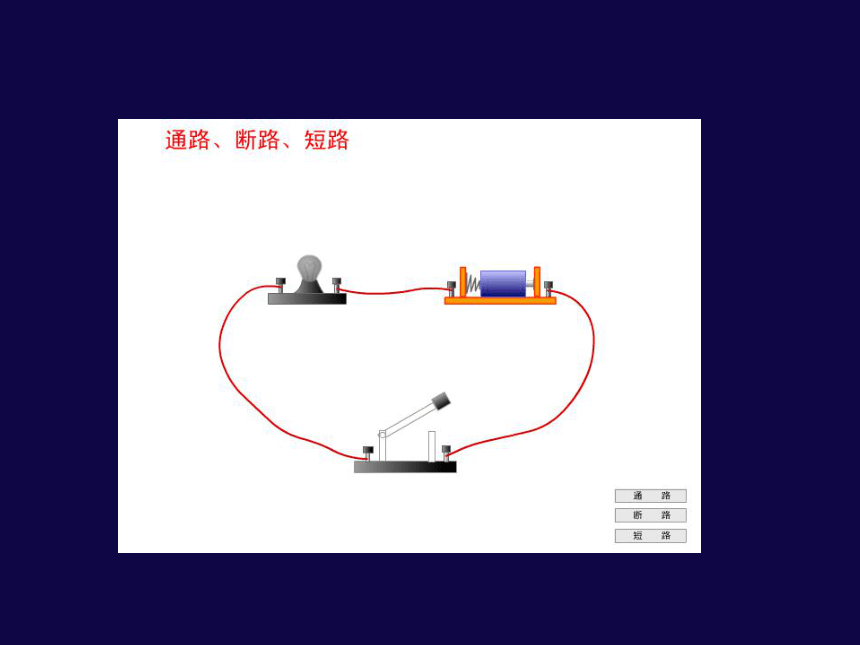

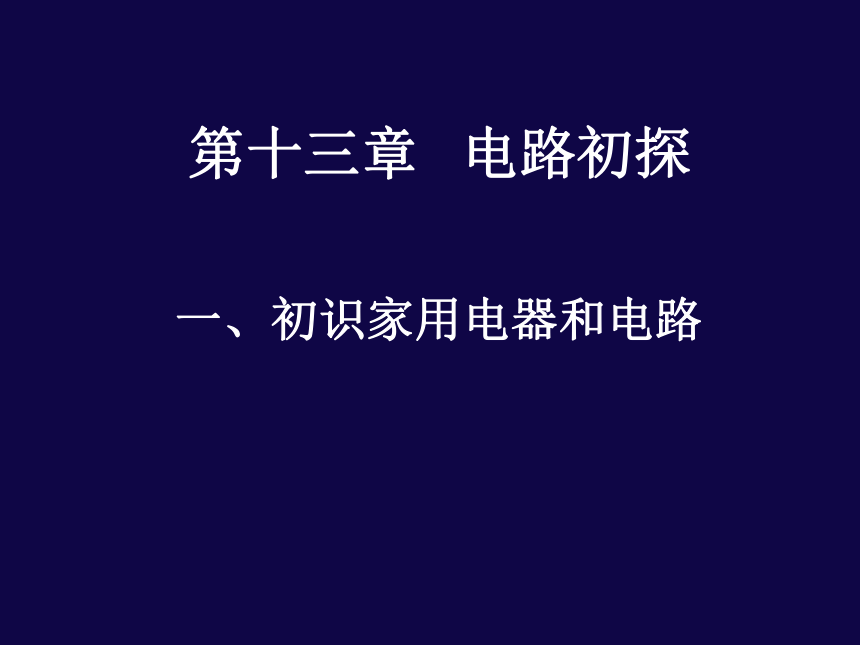

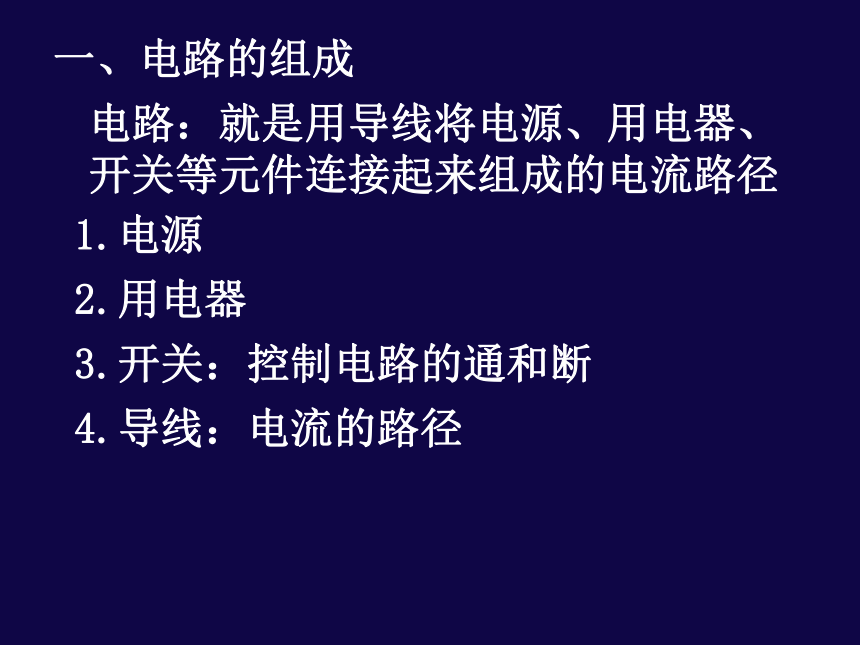

课件18张PPT。一、初识家用电器和电路第十三章 电路初探一、电路的组成1.电源 2.用电器3.开关：控制电路的通和断4.导线：电流的路径电路：就是用导线将电源、用电器、开关等元件连接起来组成的电流路径 1、用电器： 使用电能进行工作的装置。可以将电能转化成其他形式的能。2、电源：能持续供电的装置。①.从能量转化的观点来看，电源是把其他形式能量转化为电能的装置。②.种类：直流电源和交流电源③.干电池：炭棒（正极），锌筒（负极）家用电器（书P55表格）二、基本概念：④.电流方向：当直流电源对用电器供电时，电流由电源的正极通过用电器流向负极。3、观察手电筒学生观察：

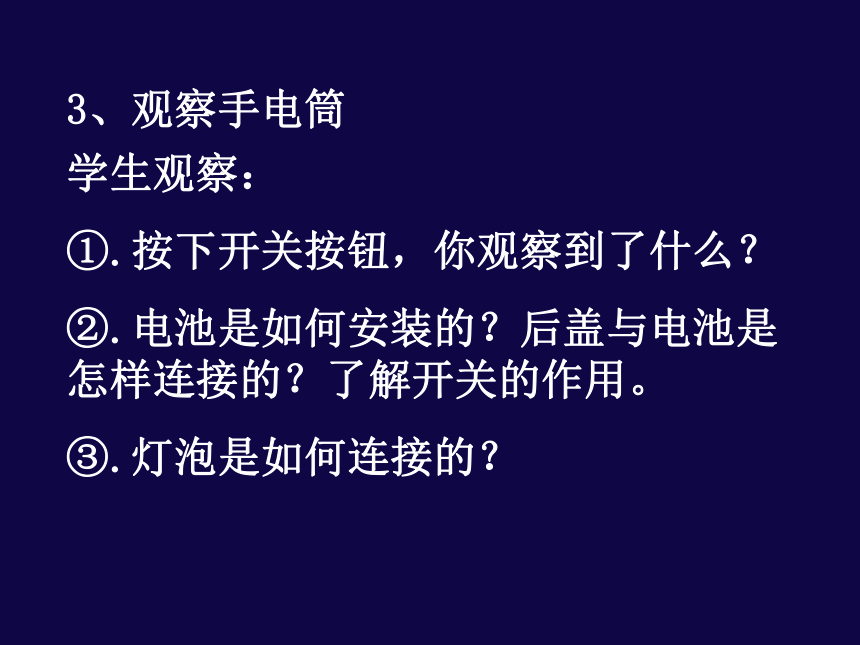

①.按下开关按钮，你观察到了什么？
②.电池是如何安装的？后盖与电池是怎样连接的？了解开关的作用。
③.灯泡是如何连接的？三、电路的三种状态1.通路：处处连通的电路2.断路：某处断开的电路3.短路：导线不经过任何用电器和电源直接连接起来四、连接电路时的注意事项：1.连接电路时，开关必须断开。2.从电源正极（或者负极）出发，按一定顺序连接各个器件，防止出现短路或者断路。3.连接线应顺时针绕在接线柱上，并旋紧螺母。4.电路连接好后，必须检查电路无误后，再闭合开关。5.电源的两极绝不允许以任何方式直接相连，以免造成电源短路，损坏电源。五、电路图：用电路元件符号表示电路元
件实物连接的图。六、画电路图的注意事项：2、完整地反映电路的组成。即要把电源、用电器、导线和开关都画在电路之中，不能遗漏。1、规范使用元件符号。3、均匀分布电路元件。连接导线用横平竖直的线段代表。拐弯处一般取直角，拐角处没有电路元件。4、画成的电路图应简洁、工整、美观。1、如图所示，电路中各元件符号分别表示的元件名称是：
A._________；B.________；C._________；D._____________；E._________；F._________。电动机电阻电源开关导线交叉相连接灯泡3、在下图电路中的错误处打“×”，并画出正确的连接方法．4、如图所示，闭合开关后，电路将____。这种电路造成的危害是_______。如果要两盏灯均发光，可以拆除导线_________。 短路损坏电源a5、如图所示，电路中：1、2、3、4为四个接线柱，现用导线连接接线柱：
(1)只让L1发光的连接办法是_______，
(2)只让L2发光的连接办法是__________________，
(3)直接相连______是绝不允许的．连接1与3 连接1与4，2与3 3与46、在连接电路时，常要将金属导线绕到接线柱上，再旋紧螺丝．观察右图甲和乙，金属线在接线柱上绕向正确的是_____；旋紧螺丝时，应当_______旋转。(选填“顺时针”或“逆时针”)甲 顺时针7、电路中存在持续电流的条件是：⑴___________；
⑵___________。有电源通路8、如图所示，有一个小电动机模型和一电灯组成的电路，当开关S闭合后，则 ( )
A.电动机转动，灯不亮
B.电动机转动，灯也亮
C.电动机不转动，灯亮
D.电动机不转，灯也不亮 C
