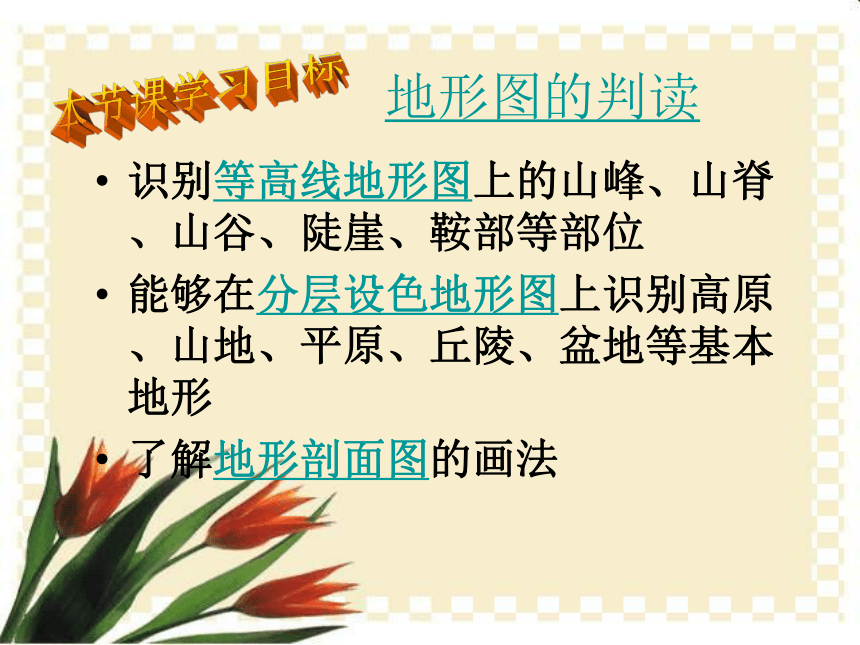

课件34张PPT。第一章 第四节 地形图的判读“十·一”黄金周到了，咱们去黄山吧！黄山风光优美，但是地势险峻，地形复杂，得带上一幅黄山地形图哦！地形图怎么读啊?地形图的判读识别等高线地形图上的山峰、山脊、山谷、陡崖、鞍部等部位
能够在分层设色地形图上识别高原、山地、平原、丘陵、盆地等基本地形

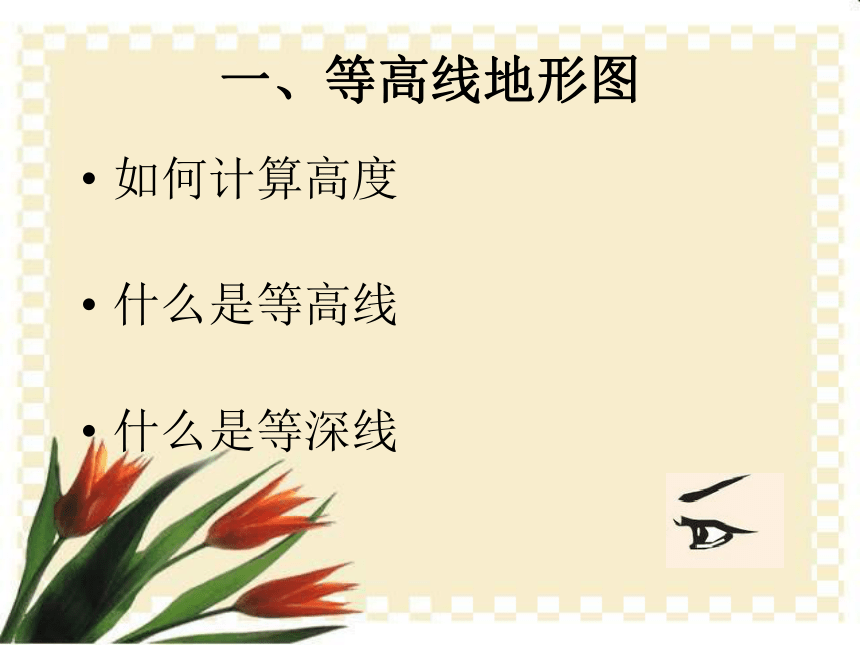

了解地形剖面图的画法本节课学习目标你有一双善于观察的眼睛你有一个善于思考的大脑一、等高线地形图如何计算高度
什么是等高线
什么是等深线

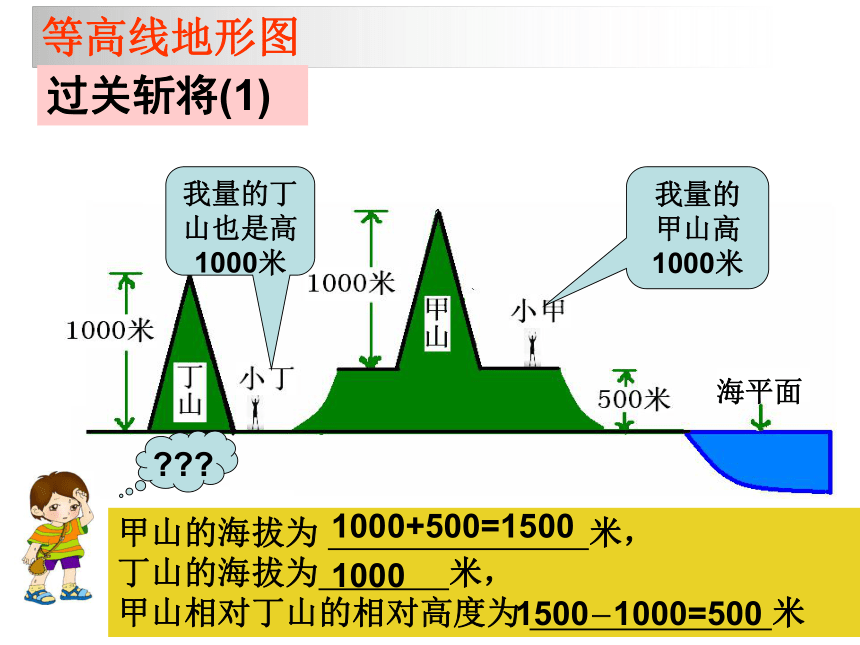

我量的甲山高1000米海平面我量的丁山也是高1000米???甲山的海拔为 米，
丁山的海拔为 米，
甲山相对丁山的相对高度为 米 1000+500=150010001500－1000=500等高线地形图过关斩将(1) 地面某个地点高出海平面的垂直距离，称为海拔。
某个地点高出另一地点的垂直距离，叫做相对高度。
（相对高度即两地的海拔高度之差。）

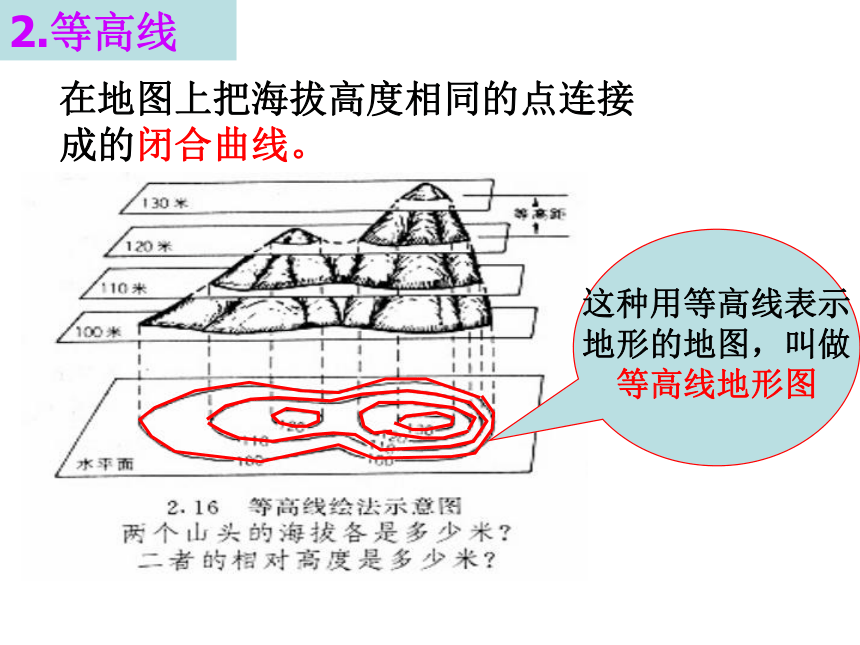

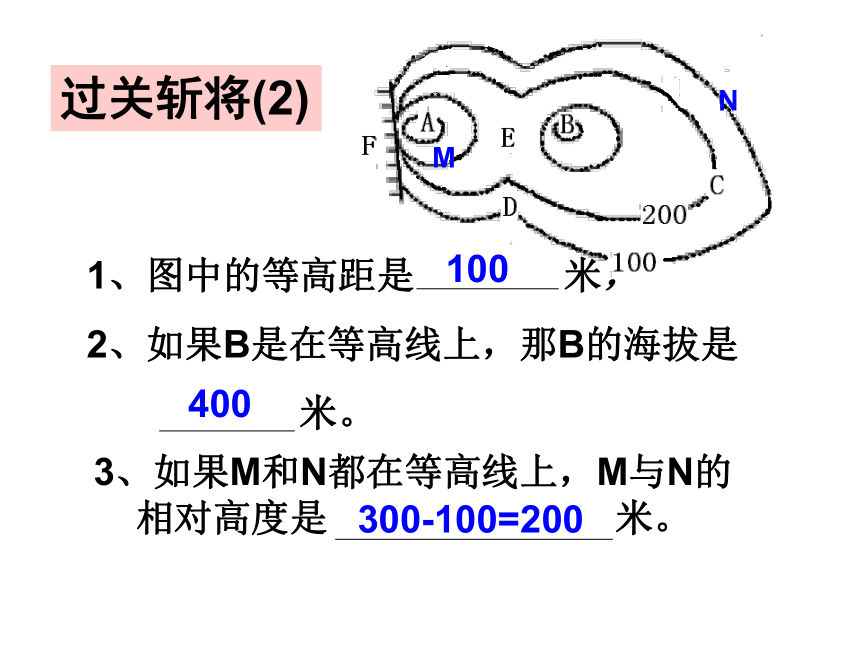

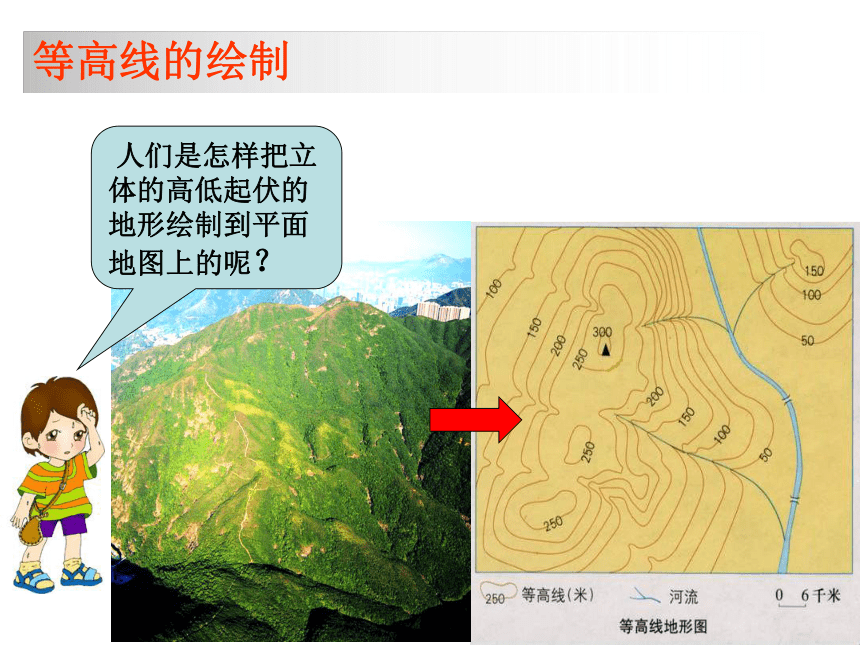

地图上出现的高度一般情况下都是海拔。我知道了！ 1.海拔与相对高度 人们是怎样把立 体的高低起伏的地形绘制到平面地图上的呢？等高线的绘制在地图上把海拔高度相同的点连接成的闭合曲线。2.等高线等高线的绘制演示过关斩将(2)1、图中的等高距是 米，
2、如果B是在等高线上，那B的海拔是
米。 100NM3、如果M和N都在等高线上，M与N的
相对高度是 米。300-100=200400陡坡缓坡 坡陡的地方，等高线密集；
坡缓的地方，等高线稀疏。AB山坡与CD山坡哪个陡,为什么？CD山坡陡根据等高线的分布，判断山坡的陡缓。3.等高线的作用过关斩将(3)甲乙甲乙哪条登山路线省力些？为什么？
甲省力。
因为甲路线上的等高线稀疏，是缓坡。特点1.同线等高特点2.同图的等高距相同特点3.等高线密集坡度陡，等高线稀疏坡度缓1.同一等高线上海拔有何特点？2.同一幅等高线地形图上，等高距有何特点？3.等高线疏密与坡度的陡缓之间存在什么联系？4.等高线能相交吗？5.完整的等高线都是闭合的曲线吗？特点4.等高线一般不相交（特殊：等高线重合为陡崖）特点5.等高线都是闭合的曲线 归纳 等高线的基本特征小组合作学习：等高线示意图①山体地形部位的识别山 脊▲ 等高线闭合，数值从中间向四周逐渐降低（点） 等高线弯曲部分由高处向低处凸出。 （线） 等高线弯曲部分由低处向高处凸出
（线） 两个山顶中间的低地。
（点） 等高线重合的地方
（线） 4.山体地形部位的判读图中Ａ－Ｇ地分别属于什么地形？识别地形部位过关斩将(4)50ABＣＤ200150250100250300山顶陡崖山脊
50ＦＥＣＤ200150250100250300山谷山谷
Ｇ鞍部-100-100-100-100-100-100-100-100-200-200-200-200-200-200-150-150-150-150-150-150-150-150-100-100-100⑴、把海洋中深度相同的各点连接成线，叫做等深线。5.等深线⑵、等深线的特性：同一条等深线上各点深度相同。⑶、等深线的作用：从等深线上所标注的深度，可以看出海洋的深浅。从等深线上的疏密状况，可以看出海底坡度的大小。
坡缓的地方，等深线稀疏，坡陡的地方，等深线密集。二、分层设色地形图1、什么是分层设色地形图 在绘有等高线和等深线的地形图上，把不同高度的深度的范围，着上不同的颜色（海洋则着上深浅不同的蓝色），可以一目了然地看到地表的高低形态的海底的起伏状况，这种图叫分层设色地形图。2、分层设色地形图的作用 在分层设色地形图上，可以比较容易地判读出各种各样的地形，以及地势的起伏。平 原山东丘陵 喜马拉雅山青藏高原四川盆地地球表面共有哪几种地形？地形类型：山地、丘陵 、高原、平原、盆地华北平原高原平原五种基本地形:高原、平原、山地、丘陵、盆地山地丘陵盆地1000米以上起伏不大200米以下平坦,起伏不大500米以上起伏很大500米以下波状起伏四周高中间低结合课本第27页图1.43（分层设色地形图和地形素描示意图）联系
生活实际，总结五种陆地地形的海拔特点及地面起伏程度：
1、地形剖面图的定义 以等高线地形图为基础转绘成的。它是沿等高线地形图某条直线切下而显露出来的地形直剖面。2、地形剖面图的作用 可以直观地表示地面上沿某一方向地势的起伏
和坡度的陡缓。三、地形剖面图第一步：在剖面线上找出它与等高线的交点3、地形剖面图的绘制第二步：每一个点向下做垂线，在高度表找上找到相应的点第三步：将各点用圆滑曲线连接。要点总结（当堂检测）：1地面某个地点高出海平面的垂直距离，称为 。
2坡陡的地方，等高线 ；坡缓的地方，等高线 。
3判断
地形
部位：4、分层设色地形图上，平原一般用 （颜色）表示。
5、最能直观反映地面起伏状况的是：
A等高线地形图 B分层设色地形图 C地形剖面图海拔密集稀疏山脊山谷陡崖山顶鞍部绿色（C）
