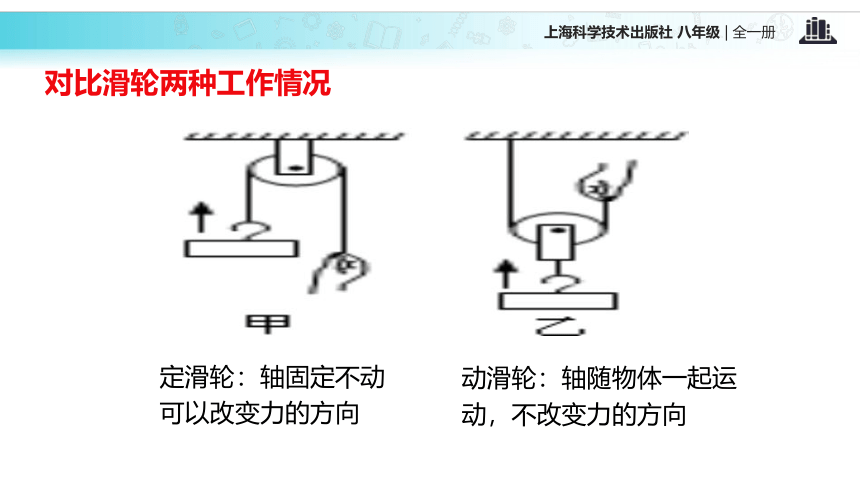

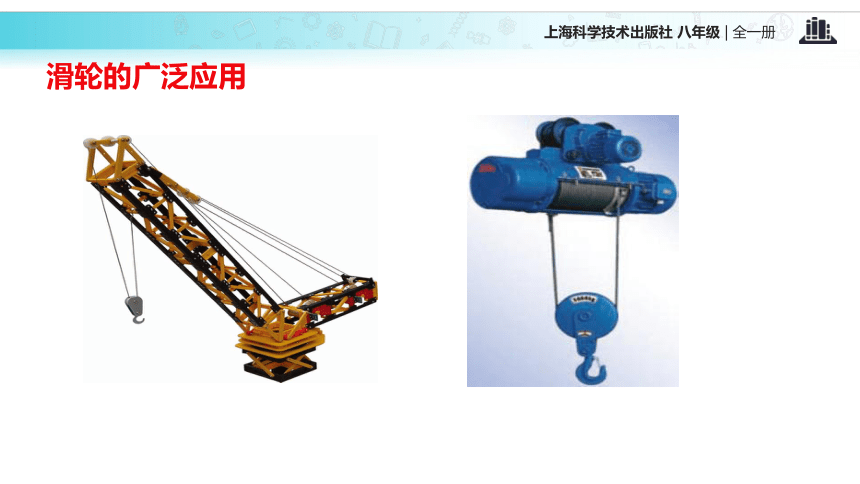

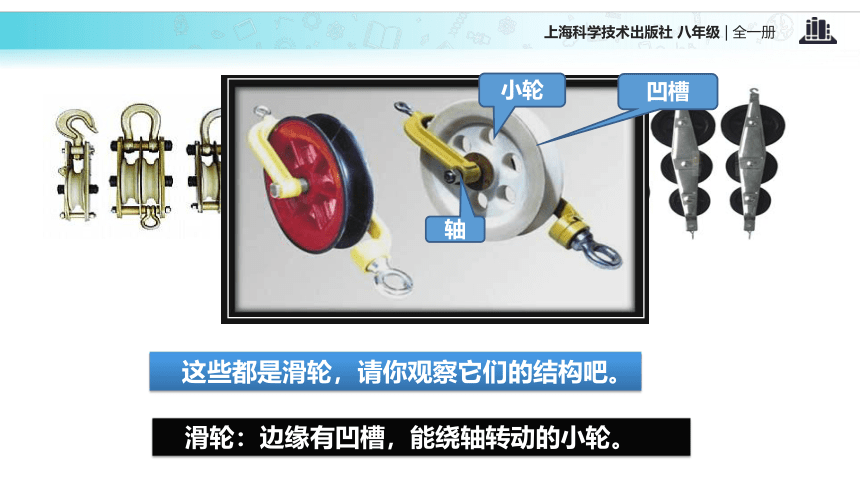

课件26张PPT。上海科学技术出版社 八年级 | 全一册 滑轮及其应用　这些都是滑轮，请你观察它们的结构吧。　滑轮：边缘有凹槽，能绕轴转动的小轮。凹槽轴小轮滑轮的广泛应用滑轮的广泛应用滑轮的广泛应用滑轮的广泛应用 利用一个滑轮、铁架台、细线等器材，提起重物。试试看，有几种方法。活动一定滑轮：轴固定不动
可以改变力的方向
动滑轮：轴随物体一起运动，不改变力的方向对比滑轮两种工作情况研究： 使用定滑轮和动滑轮提升物体是否可以省力？讨论：
1.实验中都需要测量哪些物理量？
2.拉力方向的改变是否影响了拉力的大小？活动二定滑轮的特点定滑轮的特点1.定滑轮的特点：
(1)可以改变力的方向，不省力。
(2)拉力大小不随拉力方向的改变而改变。
交流与评估：动滑轮的特点动滑轮的特点(1)可以省力，但不改变力的方向。
(2)拉力大小会随着拉力方向的改变而改变。
动滑轮的特点:动滑轮的特点1．定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为：F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大 D练一练　　定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？想想议议定滑轮与动滑轮的组合叫滑轮组。使用滑轮组既可以省力，
又可以改变力的方向。　　使用滑轮组的时候，重物和动滑轮的总重由几段绳子承担，提起重物所用的动力就是总重的几分之一，动力（或绳子自由端）移动的距离s就是重物升高的距离h的几倍． 即Ｆ＝Ｇ／n＝（Ｇ物+G动）／n
s＝nh
n为绳子的段数，省了力就要多移动距离．滑轮组用力的大小与何因素有关？想想议议 活动三：学生组装滑轮组组装滑轮组遵守这四个字“奇动偶定”1.如图所示的三个滑轮中，属于动滑轮的是__________。若滑轮的自重和摩擦不计，当分别沿力F1、F2和F3方向匀速提起同一物体时，则F1、F2、F3的大小关系是_______________。
乙F1=F2>F3练习2.用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法。
练习练习3.如图所示，物体A重60 N，当滑轮在力F的作用下，以0.4 m/s的速度匀速上升时，物体A的速度为_________，F的大小为__________N。(不计滑轮重及摩擦)
0.8m/s120
