课件20张PPT。考点一 欧姆定律

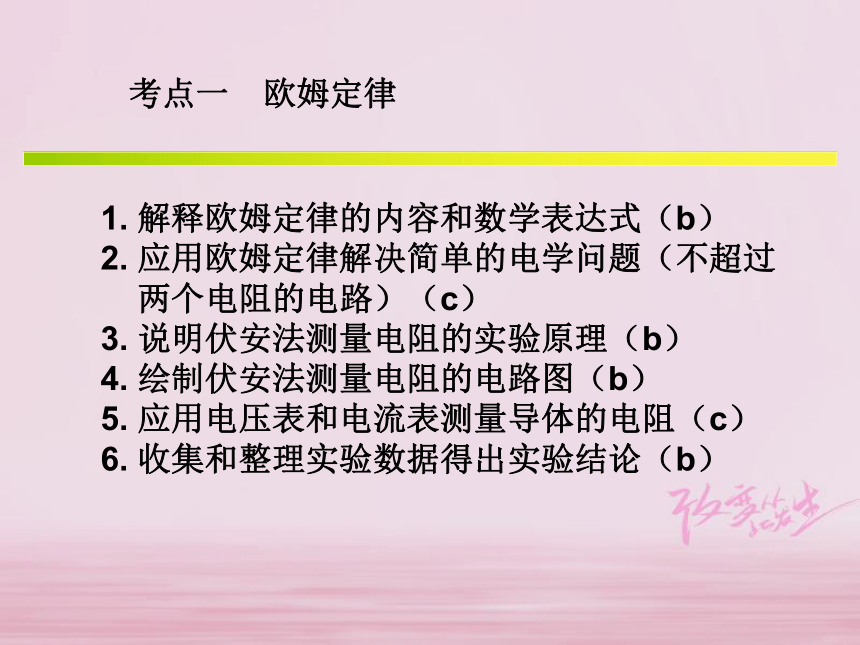

考点二 串联电路和并联电路的特点专题36 欧姆定律和串并联电路的特点1. 解释欧姆定律的内容和数学表达式（b）
2. 应用欧姆定律解决简单的电学问题（不超过
两个电阻的电路）（c）
3. 说明伏安法测量电阻的实验原理（b）
4. 绘制伏安法测量电阻的电路图（b）
5. 应用电压表和电流表测量导体的电阻（c）

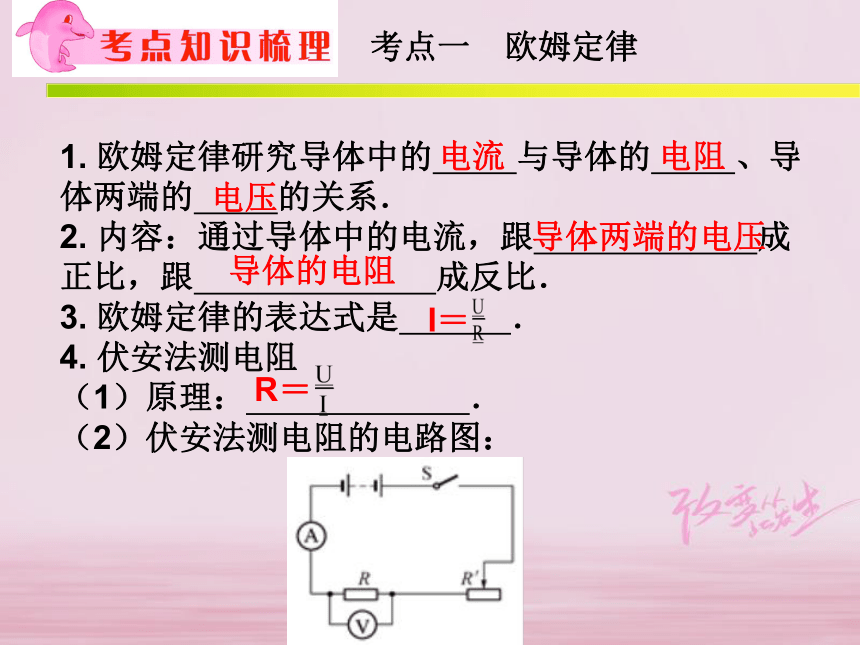

6. 收集和整理实验数据得出实验结论（b）考点一 欧姆定律考点一 欧姆定律1. 欧姆定律研究导体中的 与导体的 、导体两端的 的关系．
2. 内容：通过导体中的电流，跟 成正比，跟 成反比．
3. 欧姆定律的表达式是 ．
4. 伏安法测电阻
（1）原理： ．

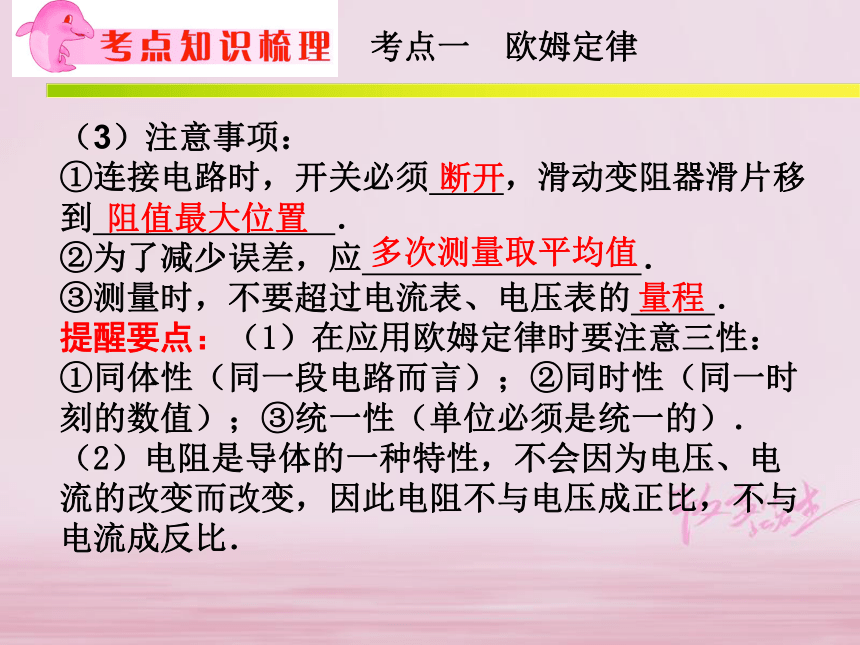

（2）伏安法测电阻的电路图：电流电阻电压导体两端的电压导体的电阻考点一 欧姆定律（3）注意事项：
①连接电路时，开关必须 ，滑动变阻器滑片移到 ．
②为了减少误差，应 ．
③测量时，不要超过电流表、电压表的 ．
提醒要点：（1）在应用欧姆定律时要注意三性：①同体性（同一段电路而言）；②同时性（同一时刻的数值）；③统一性（单位必须是统一的）．
（2）电阻是导体的一种特性，不会因为电压、电流的改变而改变，因此电阻不与电压成正比，不与电流成反比．断开阻值最大位置多次测量取平均值量程

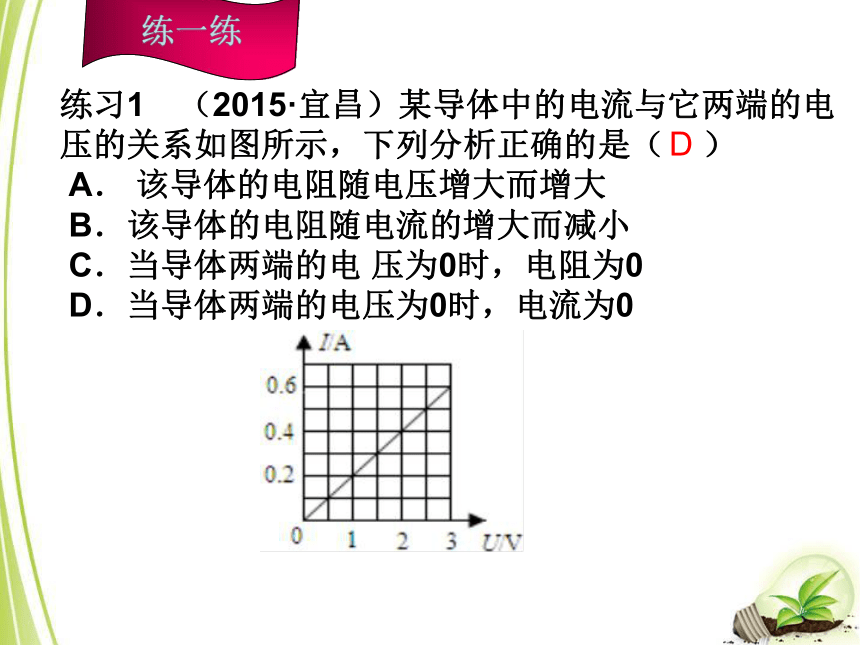

练一练练习1 （2015·宜昌）某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是（ ）
?A．?该导体的电阻随电压增大而增大
?B．该导体的电阻随电流的增大而减小
?C．当导体两端的电 压为0时，电阻为0?

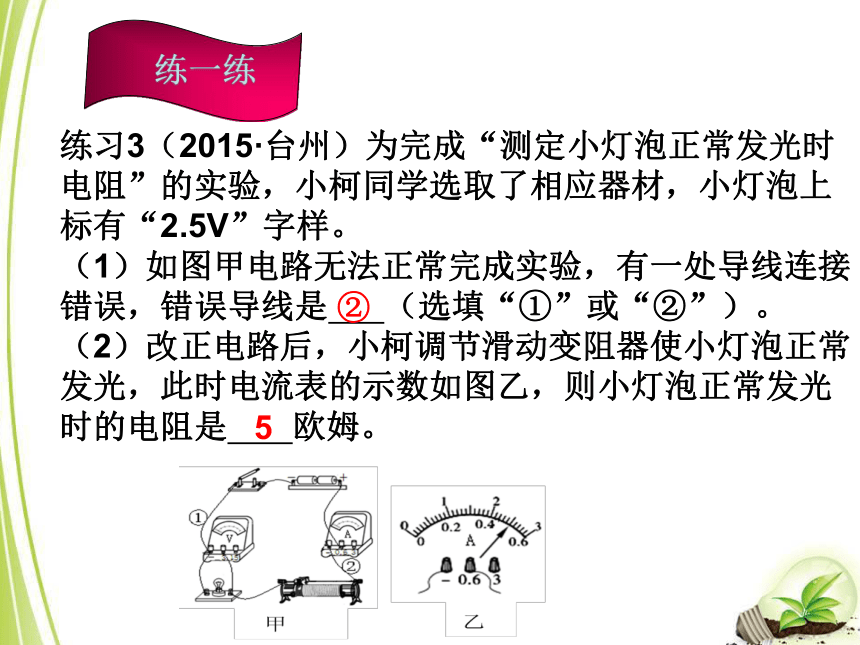

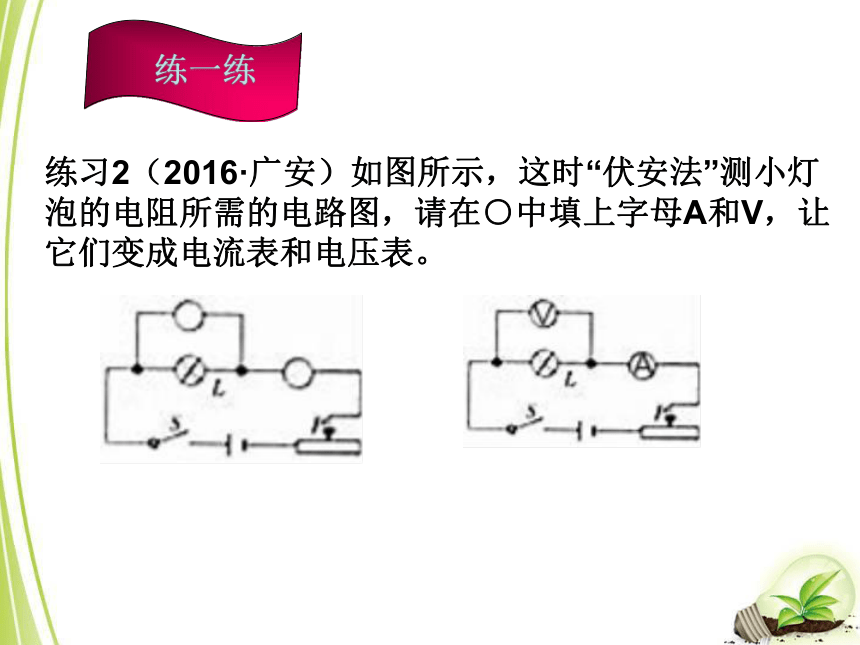

?D．当导体两端的电压为0时，电流为0?D练一练练习2（2016·广安）如图所示，这时“伏安法”测小灯泡的电阻所需的电路图，请在○中填上字母A和V，让它们变成电流表和电压表。练一练练习3（2015·台州）为完成“测定小灯泡正常发光时电阻”的实验，小柯同学选取了相应器材，小灯泡上标有“2.5V”字样。
（1）如图甲电路无法正常完成实验，有一处导线连接错误，错误导线是 （选填“①”或“②”）。

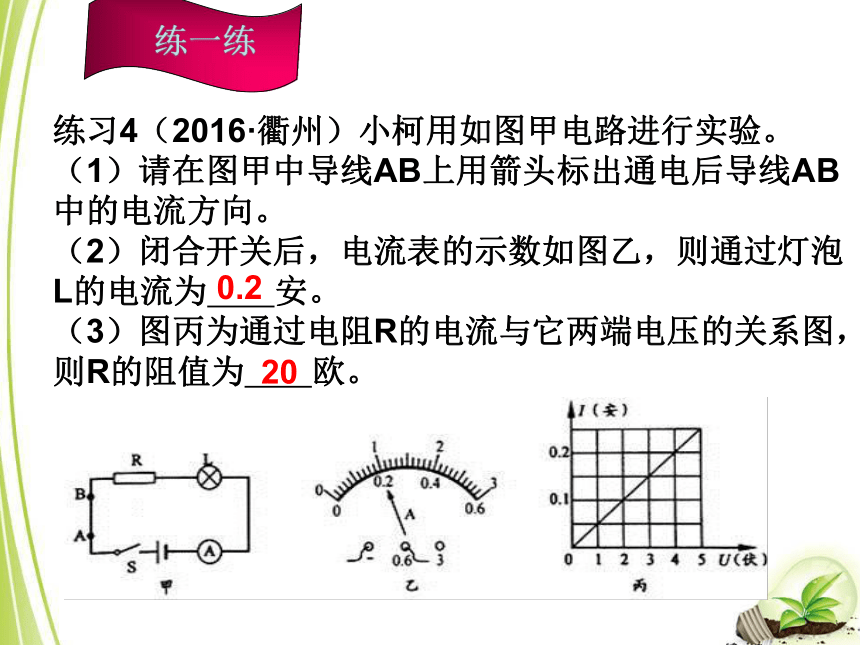

（2）改正电路后，小柯调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙，则小灯泡正常发光时的电阻是 欧姆。② 5练一练练习4（2016·衢州）小柯用如图甲电路进行实验。
（1）请在图甲中导线AB上用箭头标出通电后导线AB中的电流方向。
（2）闭合开关后，电流表的示数如图乙，则通过灯泡L的电流为 安。

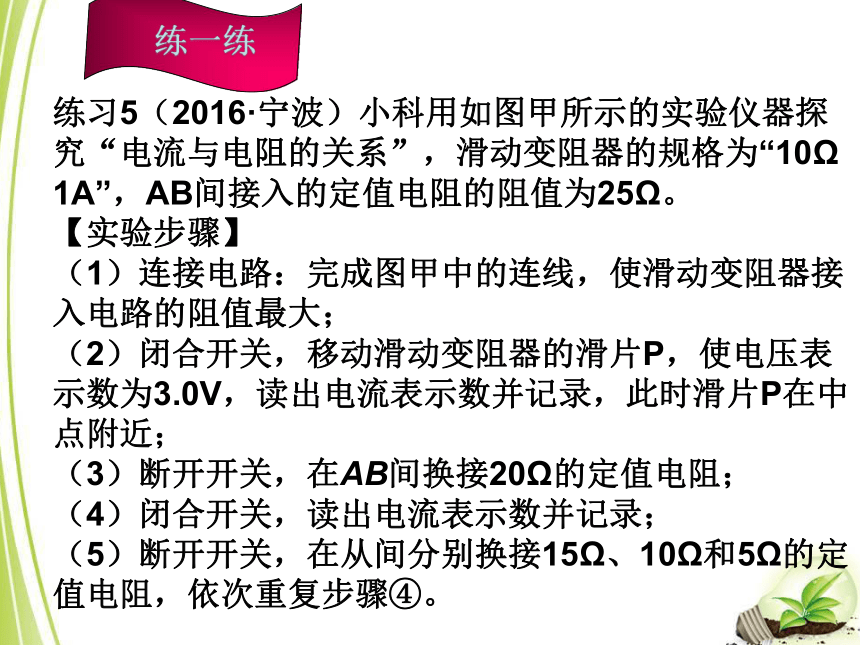

（3）图丙为通过电阻R的电流与它两端电压的关系图，则R的阻值为 欧。0.220练一练练习5（2016·宁波）小科用如图甲所示的实验仪器探究“电流与电阻的关系”，滑动变阻器的规格为“10Ω 1A”，AB间接入的定值电阻的阻值为25Ω。
【实验步骤】
（1）连接电路：完成图甲中的连线，使滑动变阻器接入电路的阻值最大；
（2）闭合开关，移动滑动变阻器的滑片P，使电压表示数为3.0V，读出电流表示数并记录，此时滑片P在中点附近；
（3）断开开关，在AB间换接20Ω的定值电阻；
（4）闭合开关，读出电流表示数并记录；
（5）断开开关，在从间分别换接15Ω、10Ω和5Ω的定值电阻，依次重复步骤④。练一练【实验数据】
AB间接5Ω的定值电阻时，电流表示数如图乙所示，则表中“ ★”处的数值为 。
【数据分析】小科找不出上述数据的定量关系。而其他同学都通过实验得出了“电压不变时，通过导体的电流与这段导体的电阻成反比”的正确结论。0.26练一练【实验反思】
（1）小科得不到正确结论的原因是 ，需要重新实验。
（2）根据小 科的实验数据，通过进一步分析计算可以 发现，当间的阻值变小时，电池组两端的电压将
（填“变大”、“变小”或“不变”）小科实验时未控制
电阻两端的电压不变变小1.概述串联电路的电流和电压的特点（b）
2.概述并联电路的电流和电压的特点（b）考点二 串联电路和并联电路的特点考点二 串联电路和并联电路的特点1. 串联电路的特点
（1）串联电路中的电流处处相等．
I＝I1＝I2＝……（等流）
（2）串联电路两端的总电压等于各串联导体两端电压之和．
U＝U1＋U2＋……（分压）
（3）串联电路的总电阻等于各串联电阻之和
R＝R1＋R2＋……（电阻和）
（把几个导体串联起来，相当于增加了导体的长度，所以几个导体串联后的总电阻比任何一个串联导体的电阻都大．）考点二 串联电路和并联电路的特点2. 并联电路的特点
（1）并联电路干路中的电流等于各支路中的电流之 ．
I＝I1＋I2＋……（分流）
（2）并联电路两端的电压 ．
U＝U1＝U2……（等压）
（3）并联电路的总电阻的倒数等于各并联电阻的 ．
1/R＝1/R1＋1/R2＋……（电阻倒数和）
（把几个导体并联起来，相当于增加了导体的横截面积，所以几个导体并联的总电阻比任何一个并联导体的电阻都小．）和相等倒数之和考点二 串联电路和并联电路的特点提醒要点：
（1）串联电路分压特点：电压与电阻成正比，即U1∶U2＝R1∶R2.
（2）并联电路分流特点：电流与电阻成反比，即I1∶I2＝R2∶R1.练一练练习1（2016·温州）如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．c和d C．e和f D．g和hD练一练练习2（2016·上海）在图所示的电路中，电源电压保持不变，开关S1、S2均闭合。当开关S2由闭合到断开时，电路中（ ）
A. 电压表V的示数变小
B. 电流表A1的示数变大
C. 电压表V示数与电流表A示数的比值变大
D. 电压表V示数 与电流表A示数的乘积变大C练一练练习3 （2017·嘉舟）小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S1。当他再闭合开关S2时，电流表示数变化正确的是（电源电压不变）（ ）
A．A1示数变大
B．A1示数变小
C．A示数变大
D．A示数变小D练一练练习4（2016·嘉兴）某兴趣小组为探究串联电路中总电阻与分电阻的关系，在拓展课中做了如下实验：
【实验步骤】
（1）按方案连接电路，闭合开关，用电流表测出电路中的电流I，并记录；
（2）用电压表分别测出R1、R2两端电压以及R1和R2两端总电压，并记录；练一练请你在用笔画线代替导线，将电流表接入电路中。
【数据处理】
（1）数据处理时，有同学发现表中的一个数据有误，错误的数据是 ；
（2）重新测量，根据所测的数据计算R1、R2和R总的值。
【得出结论】串联电路的总电阻等于各分电阻之和。
【交流表达】科学研究有时需要等效替代的方法，如在某实验中需要用到35Ω的电阻，现有阻值为15 Ω、20Ω、50Ω的三个电阻，就可以选用其中的 两个电阻串联替代。515Ω、
20Ω
