2007年高考物理实验知识点复习
一、学生实验
1.长度的测量(一册P139)
(1).游标卡尺
⑴10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm,比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数,然后用游标读出0.1毫米位的数值:游标的第几条刻线跟主尺上某一条刻线对齐,0.1毫米位就读几(不能读某)。其读数准确到0.1mm。
⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm,比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数,然后用游标读出毫米以下的数值:游标的第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。
⑶50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm,比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的,游标上的刻度值,就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。如右图中被测圆柱体的直径为2.250cm。
要注意:①游标卡尺都是根据刻线对齐来读数的, 所以都不再往下一位估读;②从O开始读。
(2).螺旋测微器
固定刻度上的最小刻度为0.5mm(在中线的上侧);可动刻度每旋转一圈前进(或后退)0.5mm。在可动刻度的一周上平均刻有50条刻线,所以相邻两条刻线间代表0.01mm。读数时,从固定刻度上读取整、半毫米数,然后从可动刻度上读取剩余部分(因为是10分度,所以在最小刻度后应再估读一位),再把两部分读数相加,得测量值。右图中的读数应该是6.702mm。
2.研究匀变速直线运动(一册P145)
右图为打点计时器打下的纸带。选点迹清楚的一条,舍掉开始比较密集的点迹,从便于测量的地方取一个开始点O,然后每5个点取一个计数点A、B、C、D …。测出相邻计数点间的距离s1、s2、s3 … 利用打下的纸带可以:
⑴求任一计数点对应的即时速度v:如(其中T=5×0.02s=0.1s)
⑵利用“逐差法”求a:
⑶利用上图中任意相邻的两段位移求a:如
⑷利用v-t图象求a:求出A、B、C、D、E、F各点的即时速度,
画出如右的v-t图线,图线的斜率就是加速度a。
3.探究弹力和弹簧伸长的关系(胡克定律)(一册P149)
利用右图装置,改变钩码个数,测出弹簧总长度和所受拉力(钩码总重量)的多组对应值,填入表中。算出对应的弹簧的伸长量。在坐标系中描点,根据点的分布作出弹力F随伸长量x而变的图象,从而发确定F-x间的函数关系。解释函数表达式中常数的物理意义及其单位。

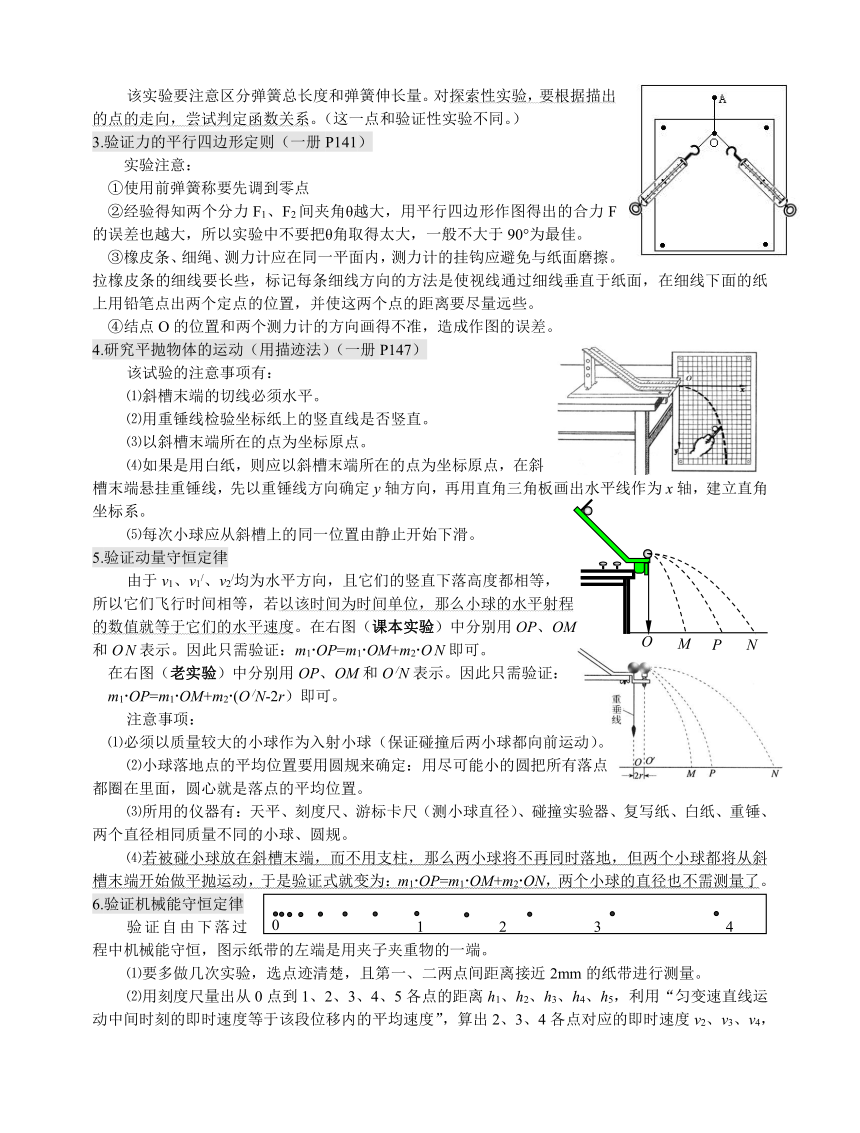

该实验要注意区分弹簧总长度和弹簧伸长量。对探索性实验,要根据描出的点的走向,尝试判定函数关系。(这一点和验证性实验不同。)
3.验证力的平行四边形定则(一册P141)
实验注意:
①使用前弹簧称要先调到零点
②经验得知两个分力F1、F2间夹角θ越大,用平行四边形作图得出的合力F的误差也越大,所以实验中不要把θ角取得太大,一般不大于90°为最佳。
③橡皮条、细绳、测力计应在同一平面内,测力计的挂钩应避免与纸面磨擦。
拉橡皮条的细线要长些,标记每条细线方向的方法是使视线通过细线垂直于纸面,在细线下面的纸上用铅笔点出两个定点的位置,并使这两个点的距离要尽量远些。
④结点O的位置和两个测力计的方向画得不准,造成作图的误差。
4.研究平抛物体的运动(用描迹法)(一册P147)
该试验的注意事项有:
⑴斜槽末端的切线必须水平。
⑵用重锤线检验坐标纸上的竖直线是否竖直。
⑶以斜槽末端所在的点为坐标原点。
⑷如果是用白纸,则应以斜槽末端所在的点为坐标原点,在斜槽末端悬挂重锤线,先以重锤线方向确定y轴方向,再用直角三角板画出水平线作为x轴,建立直角坐标系。
⑸每次小球应从斜槽上的同一位置由静止开始下滑。
5.验证动量守恒定律
由于v1、v1/、v2/均为水平方向,且它们的竖直下落高度都相等,
所以它们飞行时间相等,若以该时间为时间单位,那么小球的水平射程
的数值就等于它们的水平速度。在右图(课本实验)中分别用OP、OM
和O N表示。因此只需验证:m1OP=m1OM+m2O N即可。
在右图(老实验)中分别用OP、OM和O /N表示。因此只需验证:
m1OP=m1OM+m2(O /N-2r)即可。
注意事项:
⑴必须以质量较大的小球作为入射小球(保证碰撞后两小球都向前运动)。
⑵小球落地点的平均位置要用圆规来确定:用尽可能小的圆把所有落点
都圈在里面,圆心就是落点的平均位置。
⑶所用的仪器有:天平、刻度尺、游标卡尺(测小球直径)、碰撞实验器、复写纸、白纸、重锤、两个直径相同质量不同的小球、圆规。
⑷若被碰小球放在斜槽末端,而不用支柱,那么两小球将不再同时落地,但两个小球都将从斜槽末端开始做平抛运动,于是验证式就变为:m1OP=m1OM+m2ON,两个小球的直径也不需测量了。
6.验证机械能守恒定律
验证自由下落过程中机械能守恒,图示纸带的左端是用夹子夹重物的一端。
⑴要多做几次实验,选点迹清楚,且第一、二两点间距离接近2mm的纸带进行测量。
⑵用刻度尺量出从0点到1、2、3、4、5各点的距离h1、h2、h3、h4、h5,利用“匀变速直线运动中间时刻的即时速度等于该段位移内的平均速度”,算出2、3、4各点对应的即时速度v2、v3、v4,验证与2、3、4各点对应的重力势能减少量mgh和动能增加量是否相等。
⑶由于摩擦和空气阻力的影响,本实验的系统误差总是使
⑷本实验不需要在打下的点中取计数点。也不需要测重物的质量。
7.用单摆测定重力加速度
摆长的测量:让单摆自由下垂,用米尺量出摆线长L/(读到0.1mm),用游标卡尺量出摆球直径(读到0. 1mm)算出半径r,则摆长L=L/+r
开始摆动时需注意:摆角要小于5°(保证做简谐运动);不要使摆动成为圆锥摆。
必须从摆球通过最低点时开始计时,测出单摆做50次全振动所用的时间,算出周期的平均值T。
改变摆长重做几次实验,计算每次实验得到的重力加速度,再求这些重力加速度的平均值。
8.用油膜法估测分子的大小
实验前应预先计算出每滴油酸溶液中纯油酸的实际体积:先了解配好的油酸溶液的浓度,再用量筒和滴管测出每滴溶液的体积,由此算出每滴溶液中纯油酸的体积V。
油膜面积的测量:油膜形状稳定后,将玻璃板放在浅盘上,将油膜的形状用彩笔画在玻璃板上;将玻璃板放在坐标纸上,以1cm边长的正方形为单位,用四舍五入的方法数出油膜面积的数值S(以cm2为单位)。
由d=V/S算出油膜的厚度,即分子直径的大小。
9.用描迹法画出电场中平面上等势线
实验所用的电流表是零刻度在中央的电流表,在实验前应先测定电流方向与指针偏转方向的关系:将电流表、电池、电阻、导线按图1或图2 连接,其中R是阻值大的电阻,r是阻值小的电阻,用导线的a端试触电流表另一端,就可判定电流方向和指针偏转方向的关系。
该实验是用恒定电流的电流场模拟静电场。与电池正极相连的A电极相当于正点电荷,与电池负极相连的B相当于负点电荷。白纸应放在最下面,导电纸应放在最上面(涂有导电物质的一面必须向上),复写纸则放在中间。
10.描绘小电珠的伏安特性曲线
因为小电珠(即小灯泡)的电阻较小(10Ω左右)所以应该选用安培表外接法。
小灯泡的电阻会随着电压的升高,灯丝温度的升高而增大,所以U-I曲线不是直线。为了反映这一变化过程,灯泡两端的电压应该由零逐渐增大到额定电压。所以滑动变阻器必须选用分压接法。在右边实物图中,开始时滑动触头应该位于左端(使小灯泡两端的电压为零)。
由实验数据作出的I-U曲线如右,说明灯丝的电阻随温度升高而增大,也就说明金属电阻率随温度升高而增大。(若用U-I曲线,则曲线的弯曲方向相反。)
若选用的是标有“3.8V 0.3A”的小灯泡,电流表应选用0-0.6A量程;电压表开始时应选用0-3V量程,当电压调到接近3V时,再改用0-15V量程。
11.测定金属的电阻率
被测电阻丝的电阻较小,所以选用电流表外接法;本实验不要求电压调节范围,可选用限流电路。因此选用上面左图的电路。开始时滑动变阻器的滑动触头应该在右端。本实验通过的电流不宜太大,通电时间不能太长,以免电阻丝发热后电阻率发生明显变化。
12.把电流表改装为电压表
⑴用图(a)测定电流表内阻rg,方法是:先断开S2,闭合S1,调节R,使电流表满偏;然后闭合S2,调节R/,使电流表达到半满偏。当R比R/大很多时,可以认为rg=R/。(当R比R/大很多时,调节R/基本上不改变电路的总电阻,可认为总电流不变,因此当电流表半满偏时,通过R/的电流也是满偏电流的一半,两个分路的电阻相等)。实际上,S2闭合后,总电阻略有减小,总电流略有增大,当电流表半满偏时,通过R/的电流比通过电流表的电流稍大,即R/比rg稍小,因此此步测量的系统误差,总是使rg的测量值偏小。其中R不必读数,可以用电位器,R/需要读数,所以必须用电阻箱。
根据rg、Ig和扩大后的量程,计算出需要给电流表串联的电阻R1的值。
⑵用(b)图把改装的电压表和标准电压表进行校对。校对要每0.5V校对一次,所以电压要从零开始逐渐增大,因此必须选用分压电路。
百分误差的计算:如果当改装电压表示数为U时,标准电压表示数为U / ,则这时的百分误差为|U-U / | / U /。
如果校对时发现改装电压表的示数总是偏大,则应该适当增大R1的阻值(使表头的分压减小一些),然后再次重新进行校对。
13.用电流表和电压表测电池的电动势和内电阻
根据闭合电路欧姆定律:E=U+Ir,本实验电路中电压表的示数是准确的,电流表的示数比通过电源的实际电流小,所以本实验的系统误差是由电压表的分流引起的。为了减小这个系统误差, 电阻R的取值应该小一些,所选用的电压表的内阻应该大一些。
为了减小偶然误差,要多做几次实验,多取几组数据,然后利用U-I图象处理实验数据:将点描好后,用直尺画一条直线,使尽量多的点在这条直线上,而且在直线两侧的点数大致相等。这条直线代表的U-I关系的误差是很小的。它在U轴上的截距就是电动势E(对应的I=0),它的斜率的绝对值就是内阻r。(特别要注意:有时纵坐标的起始点不是0,求内阻的一般式应该是r=|ΔU/ΔI |)。
14.用多用电表探索黑箱内的电学元件。
设定黑箱上有三个接点,两个接点间最多只能接一个元件;黑箱内所接的元件不超过两个。
测量步骤和判定:⑴用直流电压挡测量,A、B、C三点间均无电压;说明箱内无电源。⑵用欧姆挡测量,A、C间正、反接阻值不变,说明A、C间有一个电阻。⑶用欧姆挡测量,黑表笔接A红表笔接B时测得的阻值较小,反接时测得的阻值较大,说明箱内有一个二极管,可能在AB间,也可能在BC间,如右图中两种可能。⑷用欧姆挡测量,黑表笔接C红表笔接B测得阻值比黑表笔A红表笔接B时测得的阻值大,说明二极管在AB间。所以黑箱内的两个元件的接法肯定是右图中的上图。
15.练习使用示波器
16.传感器的简单应用
17.测定玻璃的折射率。
注意事项:1.玻璃砖要厚,用手拿玻璃砖时,只能接触玻璃毛面或棱,严禁用玻璃砖当尺子画界面;
2.入射角应在15°到75°之间;
3.大头针要竖直插在白纸上,且玻璃砖每一侧两枚大头针P1与P2间、P3与P4间的距离应大一些,以减少确定光路方向时造成的误差;
4.玻璃砖的折射面要画准;
5.由于要多次改变入射角重复实验,所以入射光线与出射光线要一一对应编号,以免混乱。
变通:
用一厚度均匀的圆形玻璃做测定玻璃的实验 用三角形截面的玻璃砖做测定玻璃的折射率的实验
用两腰长16厘米的全反射棱镜和坐标纸,两枚大头针做测定玻璃折射率实验
用直口玻璃烧杯、刻度直尺测定液体折射率
用玻璃砖和三角板、测玻璃的折射率
18.用双缝干涉测光的波长
实验原理:单色光通过单缝后,经双缝产生稳定的干涉图样,图样中相邻两条亮(暗)纹间的距离△X与双缝间的距离d、双缝到屏的距离L、单色光的波长λ之间满足。
实验器材:双缝干涉仪、米尺、测量头。
实验步骤:(1)如图所示,把直径约10cm、长约1m的遮光筒水平放在光具座上,微的一端装有双缝,另一端装有毛玻璃屏;
(2)取下双缝,打开光源,调节光源的高度,使它发出的束光能够沿着遮光筒的轴线把屏照亮;
(3)放好单缝和双缝,单缝和双缝间距离约为5cm~10cm,使缝相互平行,中心大致仅次于遮光筒的轴线上,这时在屏上就会看到白光的双缝干涉图样;
(4)在单缝和光源间放上滤光片,观察单色光的双缝干涉图样;
(5)分别改变滤光片和双缝,观察干涉图样的变化;
(6)已知双缝间的距离d,测出双缝到屏的距离L,用测量头测出相邻两条亮(暗)纹间的距离△x,由计算单色光的波长。为了减小误差,可测出n条亮(暗)间的距离A,则;
(7)换用不同颜色的滤光片,观察干涉条纹间距的变化,并求出相应色光的波长。
注意事项:(1)单缝双缝应相互平行,其中心仅次于遮光筒的轴线上,双缝到屏的距离应相等;
(2)测双缝到屏的距离L可用米尺测多次,取平均值;
(3)测条纹间距△x时,用测量头则出n条亮(暗)间的距离A,求出相邻的两条明(暗)纹间的距离。
二、重要的演示实验
1.加速度和力的关系 加速度和质量的关系
两个相同的小车并排放在光滑水平桌面上,小车前端系上细线,线的另一端跨过定滑轮各挂一个小盘,盘里分别放有不同质量的砝码。小车所受的水平拉力F的大小可以认为等于砝码(包括砝码盘)的重力大小。小车后端也系有细线,用一只夹子夹住两根细线,控制两辆小车同时开始运动和结束运动。
由于两个小车初速度都是零,运动时间又相同, s=at2/2∝a,只要测出两小车位移s之比就等于它们的加速度a之比。
实验结果是:当小车质量相同时,a∝F,当拉力F相等时,a∝1/m。
实验中用砝码(包括砝码盘)的重力G的大小作为小车所受拉力F的大小,这样做会引起什么样的系统误差?怎样减小这个系统误差?
2.卡文迪许实验
右图是卡文迪许扭秤实验的示意图。其中固定在T形架上的小平面镜起着非常大的作用。利用光的反射定律可以把T形架的微小转动放大到能够精确测量的程度。设小平面镜到刻度尺的距离为L,T形架两端固定的两个小球中心相距为l,设放置两个大球m/ 后,刻度尺上的反射光点向左移动了Δx,那么在万有引力作用下,小球向大球移动了多少?
3.描绘单摆的振动图象
对同一个单摆,如果两次拉出木板得到的图形分别如a、b所示,说明两次拉木板的速度之比为3∶2。
对摆长不同的单摆,如果两次拉木板的速度相同,说明摆的周期之比为3∶2,摆长之比为9∶4。
4.波的叠加
在一根水平长绳的两端分别向上抖动一下,就分别右两个凸起状态1和2在绳上相向传播。它们在相遇后,彼此穿过,都保持各自的运动状态继续传播,彼此都没有受到影响。
观察一下:在它们相遇过程中,绳上质点的最大位移出现在什么位置?每个点都有可能达到这个位移吗?
在同一根绳子上,各种频率的波传播速度都是相同的。
5.扩散现象
装有无色空气的广口瓶倒扣在装有红棕色二氧化氮气体的广口瓶上,中间用玻璃板隔开。抽去玻璃板,过一段时间可以发现,两种气体混合在一起,上下两瓶气体的颜色变得均匀一致。
扩散现象也证明分子在做永不停息的无规则运动。
从热力学第一定律分析一下:设环境温度不变。在扩散过程中,瓶中气体将吸热还是放热?这个实验也证明扩散现象有方向性。
6.绝热过程,做功改变物体内能
用打气筒向容器中打气到一定压强,稳定后读出灵敏温度计的读数。打开卡子,气体迅速冲开胶塞,温度将会明显降低。(ΔU=Q+W,作用时间极短,来不及热交换,是绝热过程,因此Q=0,而W为负,所以ΔU必然为负,即气体内能减小,温度降低)。
迅速向下压活塞,玻璃气缸内的硝化棉会燃烧起来
(ΔU=Q+W,也是绝热过程,Q=0,W为正,所以ΔU为正,气体内能增大,温度升高,达到硝化棉的燃点,因此被点燃)。这就是柴油机的工作原理。
7.平行板电容器的电容
静电计是测量电势差的仪器。指针偏转角度越大,金属外壳和上方金属小球间的电势差越大。在本实验中,静电计指针和A板等电势,静电计金属壳和B板等电势,因此指针偏转角越大表示A、B两极板间的电压越高。
本实验中,极板带电量不变。三个图依次表示:正对面积减小时电压增大;板间距离增大时电压增大;插入电介质时电压减小。由知,这三种情况下电容分别减小、减小、增大。因此可以确定C和S、d、ε的关系是。
8.磁电式电表原理
圆柱形铁芯的作用是在磁铁两极和铁芯间
生成均匀地辐向分布的磁场。不管线圈转到什么角度,线圈平
面都跟磁感线平行,线圈受到的安培力矩的大小只跟电流大小成正比。线圈绕在铝框上,线圈的两端分别和两个螺旋弹簧相接,被测电流由这两个弹簧流入线圈。铝框可以起到电磁阻尼的作用。指针偏转方向与电流方向有关。因此根据指针偏转方向,可以知道被测电流方向。
9.研究电磁感应现象
首先要查明电流表指针偏转方向和电流方向的关系(方法与画电场中平面上等势线实验相同)。
电键闭合和断开时、电键闭合后滑动变阻器的滑动触头移动过程中、电键闭合后线圈A在B中插入、拔出时,都会发现电流表指针发生偏转,说明有电流产生。而电键保持闭合、滑动触头不动、线圈A 在B中不动时,电流表指针都不动,说明无电流产生。
结论:闭合电路中有感应电流产生的充要条件是穿过闭合电路的磁通量发生变化。
10.单缝衍射
从图中看出:当狭缝宽度在0.5mm以上时,缝越窄亮斑也越窄;当狭缝宽度在0.5mm一下时,缝越窄中央亮条越宽,整个亮斑范围越宽,亮纹间距越大。
11.小孔衍射和泊松亮斑
小孔衍射和泊松亮斑的中心都是亮斑。区别是:泊松亮斑中心亮斑周围的暗斑较宽。
12.伦琴射线管
电子被高压加速后高速射向对阴极,从对阴极上激发出X射线。在K、A间是阴极射线即高速电子流,从A射出的是频率极高的电磁波,即X射线。X射线粒子的最高可能的频率可由Ue=hν计算。
13.光的偏振
太阳光(自然光)通过两个互相垂直的偏振片后透射光强度几乎为零。
自然光射到两种介质的界面上,如果光入射的方向合适,使反射光和折射光之间的夹角恰好是90°,这时,反射光和折射光就都是偏振光,且偏振方向互相垂直。
14.α粒子散射实验
全部装置放在真空中。荧光屏可以沿着图中虚线转动,用来统计向不同方向散射的粒子的数目。观察结果是,绝大多数α粒子穿过金箔后基本上仍沿原来方向前进,但是有少数α粒子发生了较大的偏转。
