5月11日 押高考物理第18题
高考频度:★★★☆☆
难易程度:★★★☆☆
如图所示,电动势为E、内阻为r的电池与定值电阻R0、滑动变阻器R串联,已知R0= r,滑动变阻器的最大阻值是2r。当滑动变阻器的滑片P由a端向b端滑动时,下列说法中正确的是
A.滑动变阻器的电压变大
B.电源的输出功率先变大后变小
C.滑动变阻器消耗的功率变小
D.定值电阻R0上消耗的功率先变大后变小
【参考答案】C
【试题解析】当滑动变阻器滑片P由a端向b端滑动时,电路中的总电阻变小,电动势和内电阻不变,得知总电流变大,内电压变大,路端电压变小。定值电阻两端的电压增大,故滑动变阻器两端的电压减小,A错误;当外电阻等于内电阻时,电源的输出功率最大,由题意可知,当滑动变阻器的滑片P由a端向b端滑动时,外电路电阻从3r减小到r,由于整个过程中,外电阻一直大于电源内阻,随外电阻阻值的减小,电源的输出功率不断增大,B错误;将R0等效到内电阻中去,内电阻变为2r,滑动变阻器消耗的功率可看成电源的输出功率。当外电阻等于内电阻时,输出功率最大,R外<2r,随着外电阻的增大,输出功率增大,R外>2r,随着外电阻的减小,输出功率减小。因外电阻一直大于内电阻,故滑片向b端移动时,外电阻减小,故滑动变阻器消耗的功率变小,C正确;滑片移动过程中总电流变大,根据可知P=I2R0,R0不变,定值电阻R0上消耗的功率变大,D错误。
【知识补给】
电源的输出功率
(1)任意电路:P出=UI=EI–I2r=P总–P内。
(2)纯电阻电路:。
(3)输出功率和外阻的关系
①当R=r时,电源的输出功率最大,为。
②当R>r时,随着R的增大,输出功率越来越小。
③当R④当P出⑤输出功率P出与外电阻R的关系图线如图所示。
如图所示,已知R1>R2,C1=C2,当S断开时,C1内有一带电粒子处于平衡状态,下面叙述正确的是
①S断开时,C1、C2电荷量之比为1:1
②S闭合后,C1、C2电荷量之比为R1:R2
③S闭合后,C1内的带电微粒向上加速运动
④S闭合后,B点电势降低
A.②③ B.①③
C.①②④ D.③④
如图所示,一价氢离子()和二价氦离子()的混合体,经同一加速电场U1同时加速后,垂直射入同一偏转U2电场中,偏转后,打在同一荧光屏上,(不计它们之间的作用力和重力)则它们
A.同时到达屏上同一点 B.先后到达屏上同一点
C.同时到达屏上不同点 D.先后到达屏上不同点

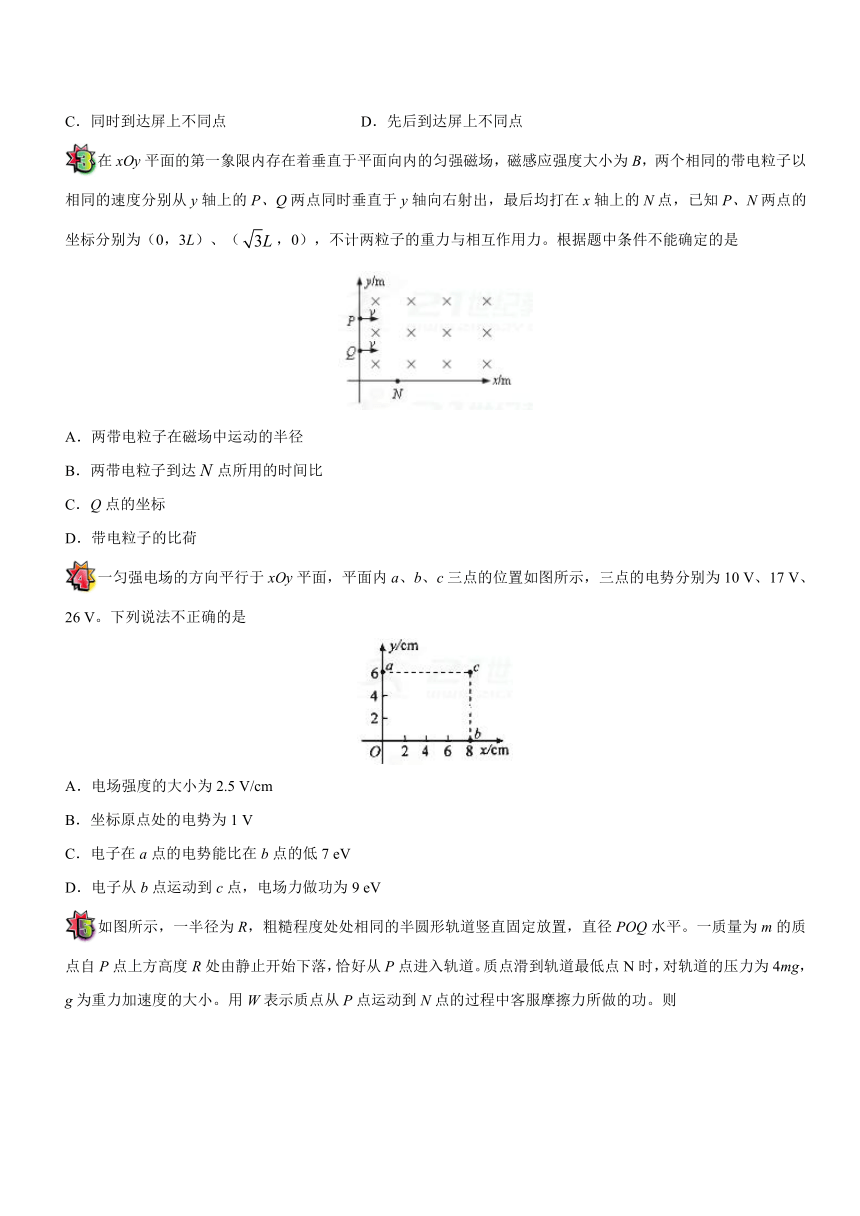

在xOy平面的第一象限内存在着垂直于平面向内的匀强磁场,磁感应强度大小为B,两个相同的带电粒子以相同的速度分别从y轴上的P、Q两点同时垂直于y轴向右射出,最后均打在x轴上的N点,已知P、N两点的坐标分别为(0,3L)、(,0),不计两粒子的重力与相互作用力。根据题中条件不能确定的是
A.两带电粒子在磁场中运动的半径
B.两带电粒子到达点所用的时间比
C.Q点的坐标
D.带电粒子的比荷
一匀强电场的方向平行于xOy平面,平面内a、b、c三点的位置如图所示,三点的电势分别为10 V、17 V、26 V。下列说法不正确的是
A.电场强度的大小为2.5 V/cm
B.坐标原点处的电势为1 V
C.电子在a点的电势能比在b点的低7 eV
D.电子从b点运动到c点,电场力做功为9 eV
如图所示,一半径为R,粗糙程度处处相同的半圆形轨道竖直固定放置,直径POQ水平。一质量为m的质点自P点上方高度R处由静止开始下落,恰好从P点进入轨道。质点滑到轨道最低点N时,对轨道的压力为4mg,g为重力加速度的大小。用W表示质点从P点运动到N点的过程中客服摩擦力所做的功。则
A.,质点恰好可以到达Q点
B.,质点不能到达Q点
C.,质点到达Q后,继续上升一段距离
D.,质点到达Q后,继续上升一段距离
【参考答案】
C 当开关S断开时,电路稳定后,电路中无电流,两电容器的电压都等于电源的电动势,C1=C2,根据Q=CU可知S断开时,C1、C2电荷量之比为1:1,故①对,当开关S闭合时,电容器C1的电压等于R1的电压,电容器C2的电压等于电阻R2的电压。R1:R2=U1:U2,因为C1=C2,根据Q=CU可知S闭合后,C1、C2电荷量之比为R1:R2,故②对。当开关S断开时,电路稳定后,电路中无电流,两电容器的电压都等于电源的电动势,当开关S闭合时,两电阻串联,电压都小于电源的电动势E。所以C1板间场强减小,则电场力减小,重力大于电场力,带电微粒会向下加速,故③错,S闭合后,电流流经R1时有电势的降落,所以B点电势降低,故④对,所以①②④正确,故选C。
,联立得,同理可得到偏转角度的正切tan θ=,可见y和tan θ与电荷的电荷量和质量无关.所以出射点的位置相同,出射速度的方向也相同,故两种粒子打屏上同一点,故B正确,ACD错误。
D 粒子的运动轨迹如图,已知粒子的入射点及入射方向,同时已知圆上的两点,根据入射点速度相互垂直的方向及PQ连线的中垂线的交点即可明确粒子运动圆的圆心位置;由几何关系可知PQ长为2L;∠QON=60°,则;因两粒子的速度相同,且是同种粒子,则可知,它们的半径相同;即两粒子的半径均可求出;A错误。同时根据几何关系可知P对应的圆心角为120°,Q对应的圆心角为60°;即可确定对应的圆心角,则由,可以求得转动的时间比:,可确定带电粒子到达点所用的时间比,B错误;根据几何关系,,可以确定Q点的坐标,C错误;根据,由于不知磁感应强度和速度,故无法求得荷质比,D正确。
C 根据匀强电场的电场强度公式,结合电势差与场强间距,即可求解;依据电势差等于电势之差;根据电场力做功表达式,从而确定电场力做功,同时也能确定电势能的变化情况。如图所 ,因电场力做正功,则电势能减小,那么电子在a点的电势能比在b点的高7 eV,C错误;,电子从b点运动到c点,电场力做功为,D正确。
力变小,滑动摩擦力变小,所以摩擦力做功变小,那么从N到Q,根据动能定理,Q点动能,由于,所以Q点速度仍然没有减小到0,仍会继续向上运动一段距离,对照选项C对。
