用打点计时器测速度[上学期]

课件16张PPT。4、实验：用打点计时器测速度思考展示细节，有助于更好的研究过程频闪照相? 时间特点和位移特点

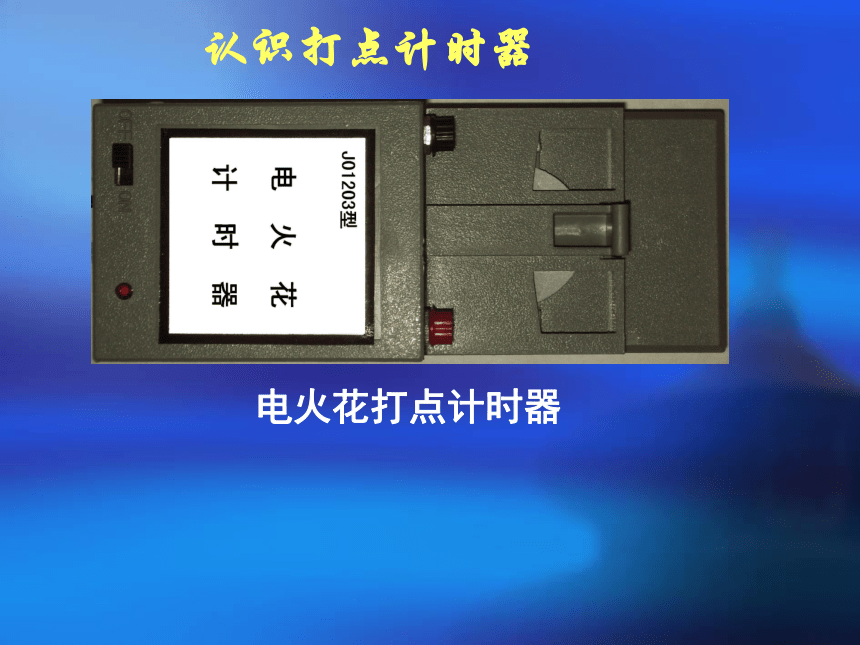

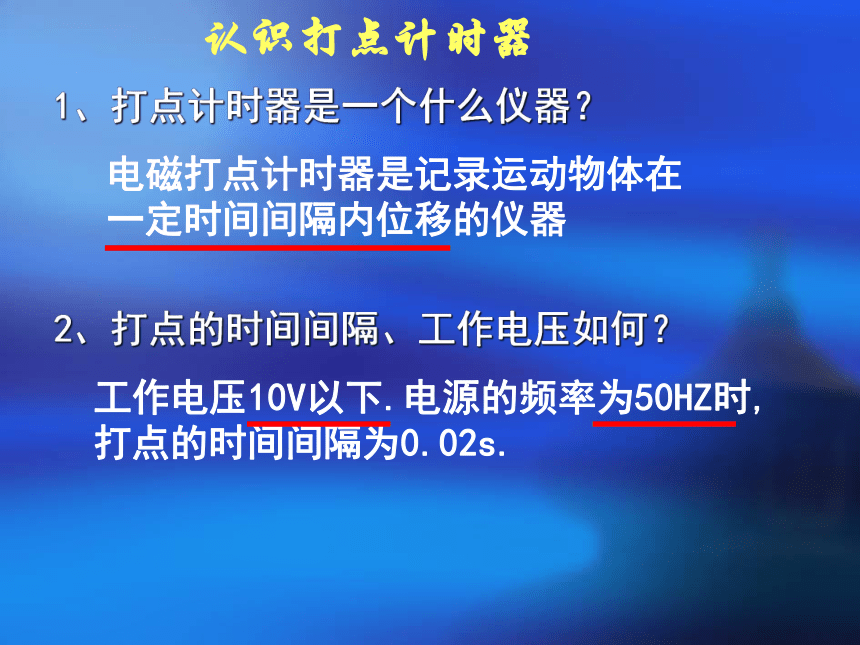

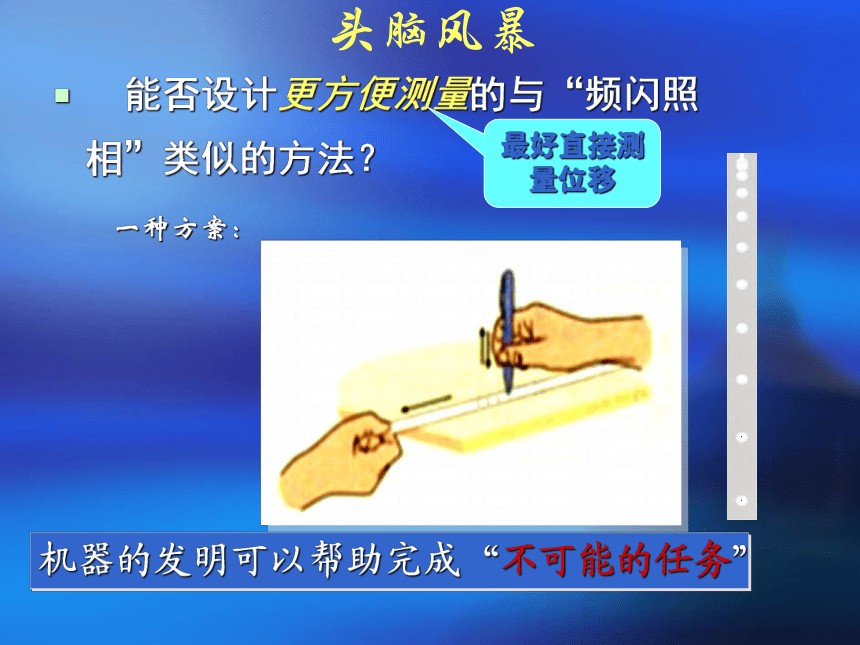

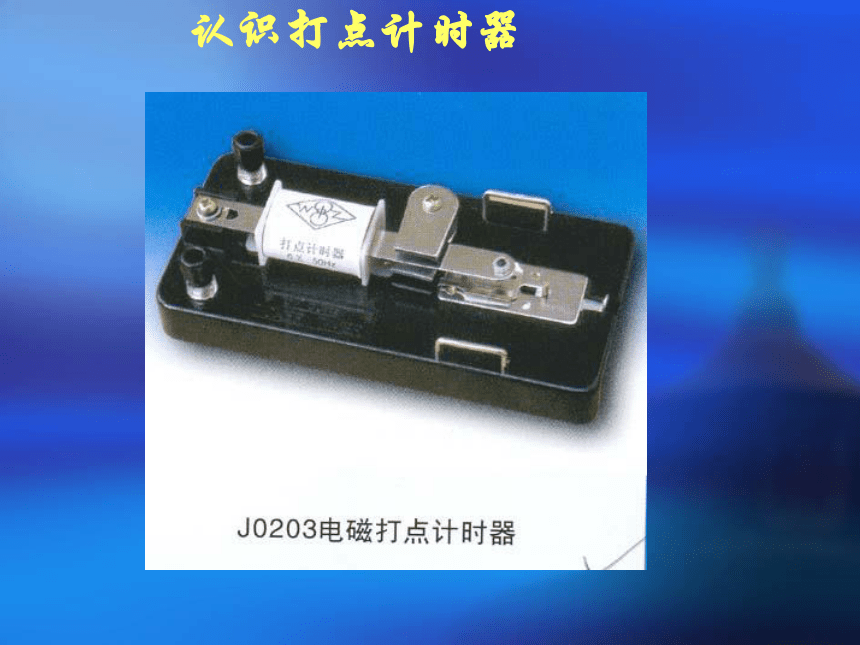

? 可以怎样研究运动？头脑风暴 能否设计更方便测量的与“频闪照相”类似的方法？最好直接测量位移一种方案：机器的发明可以帮助完成“不可能的任务”认识打点计时器电火花打点计时器认识打点计时器1、打点计时器是一个什么仪器？电磁打点计时器是记录运动物体在一定时间间隔内位移的仪器2、打点的时间间隔、工作电压如何？工作电压10V以下.电源的频率为50HZ时,打点的时间间隔为0.02s.认识打点计时器电磁打点计时器
（1）原理
（2）构造
（3）工作电压：10V以下直流？交流？认识打点计时器2、电火花计时器
（1）构造：
（2）原理：
脉冲电流经放电针、墨粉纸盘放电
（3）工作电压：220V尖端放电认识打点计时器二：练习使用打点计时器1.把打点计时器固定在桌子上，对照老师准备的说明卡了解他的结构。 2.按照说明把纸带装好。3.启动电源，用手水平地拉纸带，纸带上就打出一行小点。随后立即关闭电源。纸带穿过限位孔，把复写纸压在纸带的上面1.基本处理
（1）怎样知道时间
a.电源频率50Hz，每隔__ _秒打一个计时点.
b.选取计数点（弄清楚时间间隔是多少秒）。
（2）怎样测量位移
测量计数点之间长度时要用量程在30cm以上透明塑料尺一次测量多组计数点间数值，不要用短刻度尺一段一段的测量计数点间距离，减少偶然误差。
（3）研究运动性质
点迹均匀说明　　　运动。若点迹稀疏说明 运动，点迹紧密说明 运动。
点迹变密说明 运动，点迹变疏说明 运动。 纸带处理0.02匀速快速慢速减速加速纸带的简单处理 ——测平均速度（1）需测量的量：
Δx= Δt=
（2）关系式：
疏密与速度的关系纸带处理——测出E点的瞬时速度原则：准确性 可行性纸带处理——测出E点的瞬时速度用图像表示速度1、图像特点：直观
2、常用作图法
（1）描点作图
（2）据函数关系式作图
3、作图步骤
（1）建立坐标系：横轴表示时间，纵轴表示速度。
横轴、纵轴单位长度的确定要一句实验数据的最大值、最小值合理选取，使描绘的图像v-t能充满坐标平面的大部分空间。
（2）描点：以“x”、“?”在坐标的相应位置描点。
（3）作图：以平滑的曲线把描点拟合成图像。不要用折线把点连起来。
