课件38张PPT。科学探究：
凸透镜成像

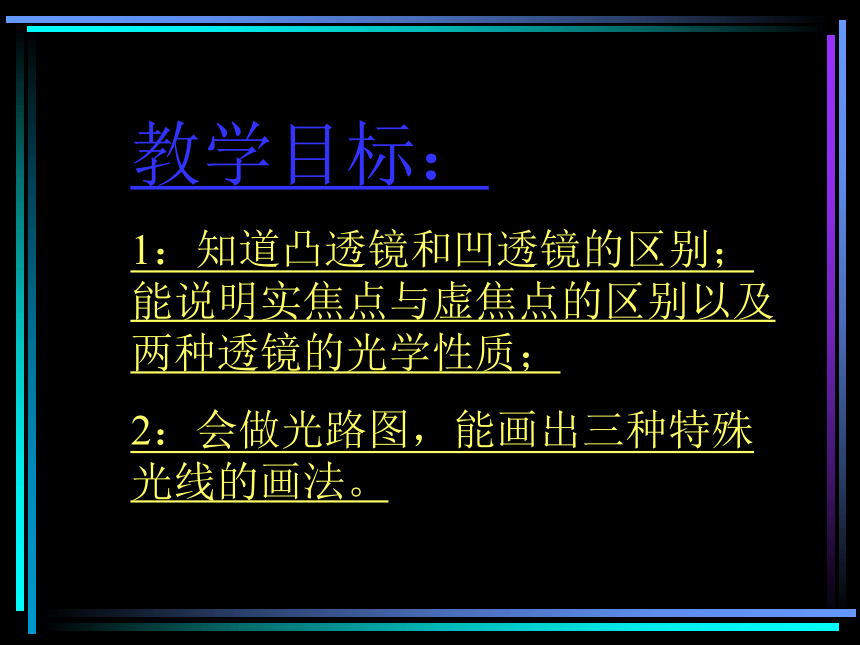

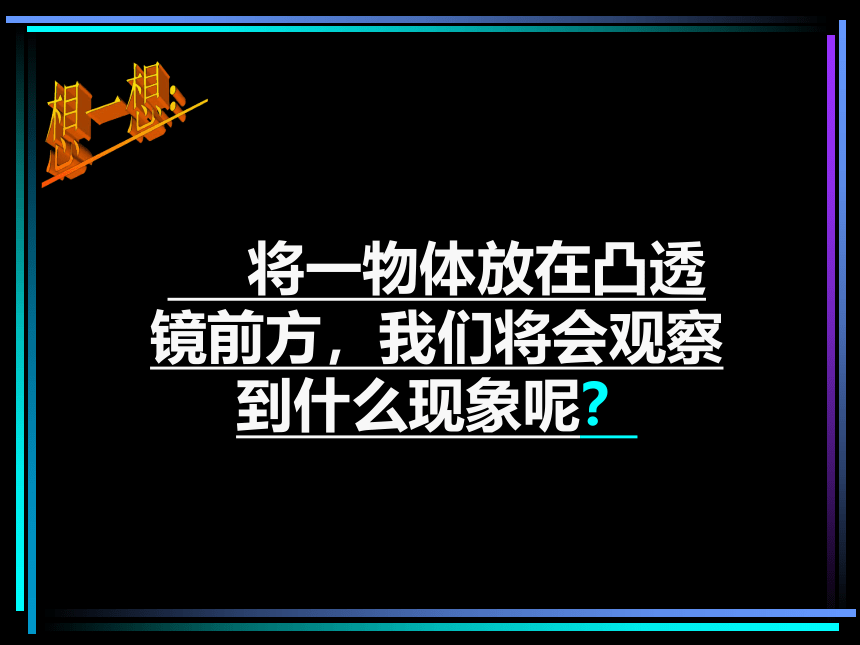

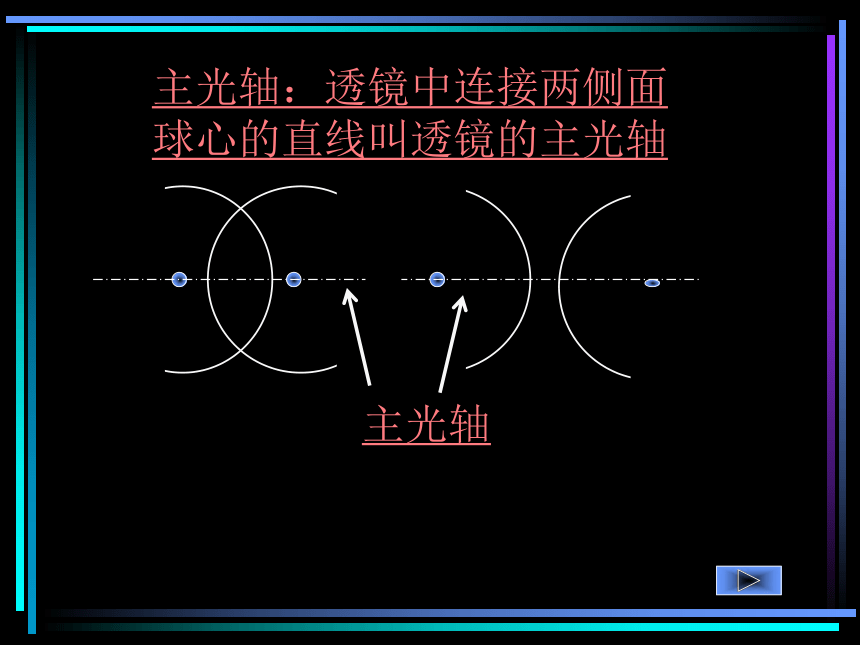

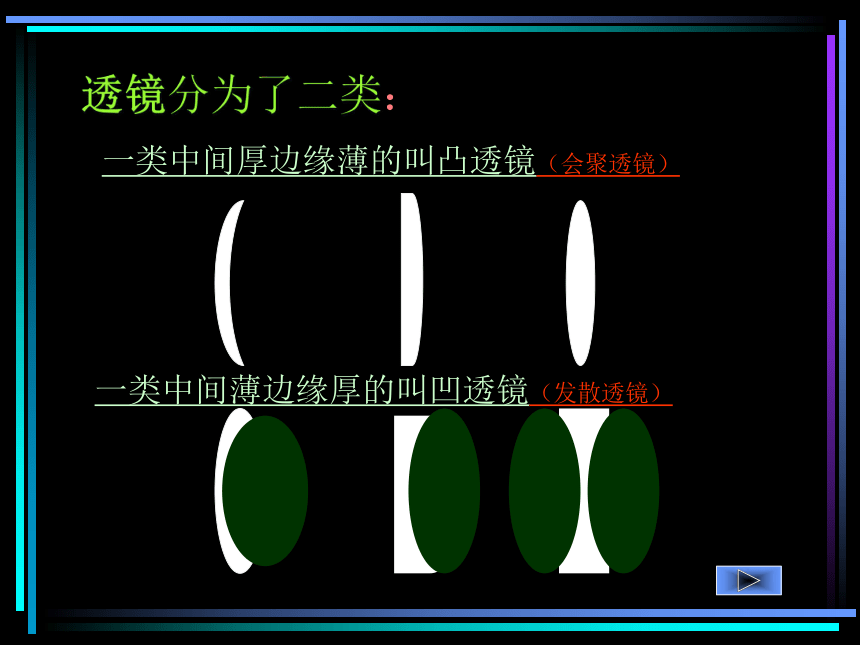

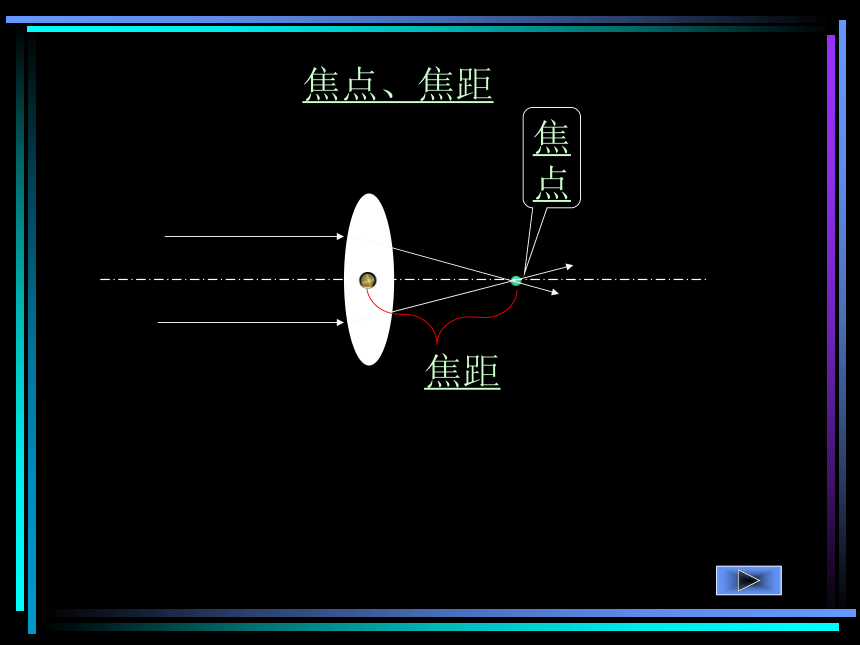

透镜分为了二类：一类中间厚边缘薄的叫凸透镜（会聚透镜）一类中间薄边缘厚的叫凹透镜（发散透镜）主光轴：透镜中连接两侧面球心的直线叫透镜的主光轴主光轴光心：在透镜的主光轴上有个特殊的点经过它的光线传播方向不发生改变焦点、焦距焦点焦距 将一物体放在凸透镜前方，我们将会观察到什么现象呢？想一想：教学目标：
1：知道凸透镜和凹透镜的区别；能说明实焦点与虚焦点的区别以及两种透镜的光学性质；

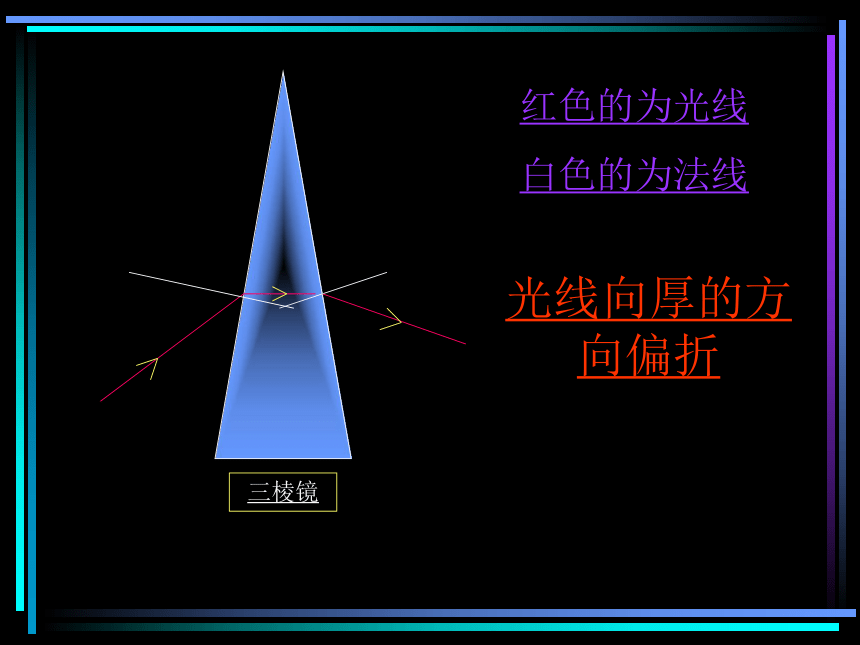

2：会做光路图，能画出三种特殊光线的画法。三棱镜红色的为光线

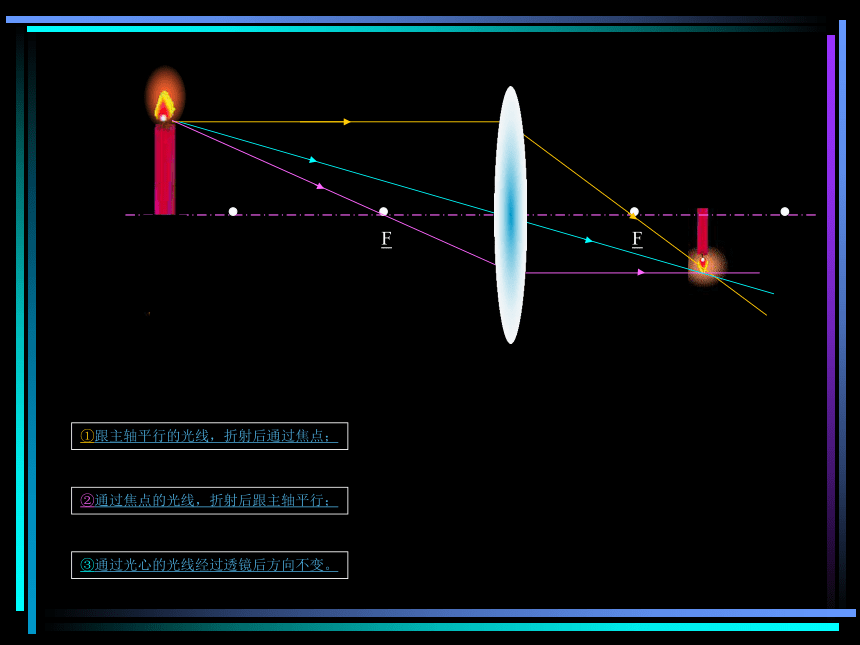

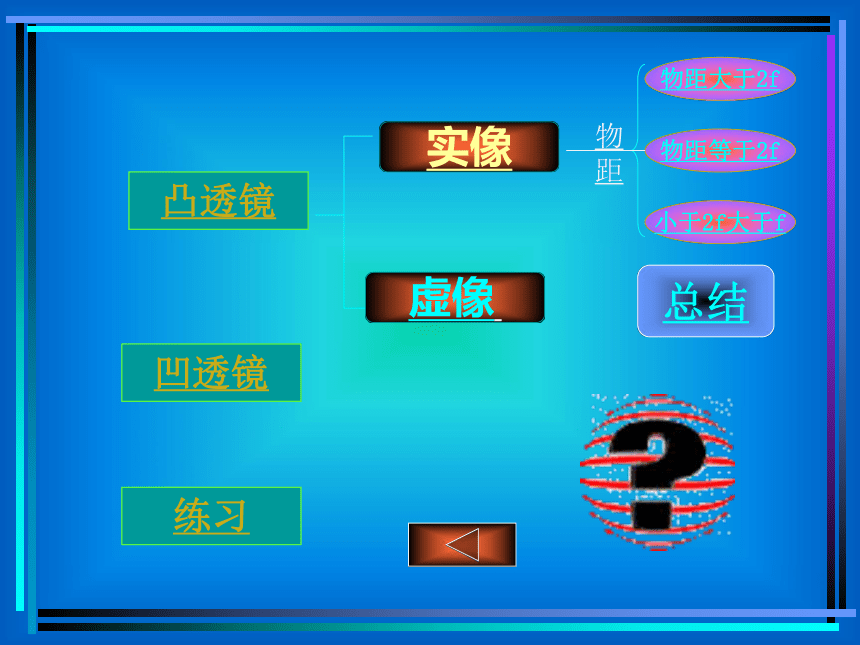

白色的为法线光线向厚的方向偏折凸透镜凹透镜练习概念凸透镜凹透镜练习实像虚像 凸透镜凹透镜练习实像虚像 物距大于2f物距等于2f小于2f大于f物距总结FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。物距大于2f成像规律 成倒立、缩小的实像，像与物异侧，物距大于像距。
其主要应用在：照像机、人的眼睛物距等于2f成像规律 成倒立、等大的实像，像与物异侧，物距等于像距。
其主要应用在：其很少应用物距小于f成像规律 成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。
其主要应用在：放大镜、老花镜。总结还得出：
一倍焦距点是成＿＿和＿＿的分界点；
二倍焦距点是成＿＿＿和＿＿＿的分界点；
实像与物体在透镜＿＿侧且＿＿立；
虚像与物体在透镜＿＿侧且＿＿立。
物进像远像变大 一.探究目的:
(1)知道凸透镜成像规律
(2)进一步理解虚像和实像的概念
(3)通过研究过程,体验科学研究的过程和方法
(4)学习从物理现象中总结归纳科学规律的方法　二、制定实验计划：
　　　　　　 实验器材：光具座、蜡烛、凸透镜、
　　　　　　　　光屏、火柴四.收集数据:填写在表格中FF①跟主轴平行的光线，折射后通过焦点；②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。练习练习练习1练习2练习3练习4练习5练习6结束凹透镜成像规律 成正立、缩小的虚像，像与物同侧，物距大于像距的绝对值。
其主要应用在：近视镜。 FF②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸 透 镜 成 像按要求画出光路图 FFA`B`②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸 透 镜 成 像凸 透 镜 成 像 FF②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；按要求画出光路图凸 透 镜 成 像 FFA`B`②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；凸 透 镜 成 像 FS`O已知：像点S′，求物点S。按要求画出光路图凸 透 镜 成 像 FFS`O已知：像点S′，求物点S。FF凹 透 镜 成 像 ②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点；按要求画出光路图FA`B`F凹 透 镜 成 像 ②通过焦点的光线，折射后跟主轴平行；③通过光心的光线经过透镜后方向不变。①跟主轴平行的光线，折射后通过焦点； 一、已知 f=10cm，如果把物体放在25cm的地方，则在光屏上会得到一个（ ），（ ）的（ 　）像。
　二、人们使用的放大镜是利用物体到透镜的距离在（ ）成正立的、放大的、虚像的原理工作。
三、如果要得到一个放大的实像应把物体放在（ )与（ ）之间， 如果要得到一个放大的虚像应把物体放在( ）之内。
倒 立实像缩 小小于一倍焦距一 倍二倍焦距一倍焦距四、 照相机是利用物体到透镜的距离在（ ）之外， 在胶片上成（ ）、（ ）
的实像的原理。
五、近视镜是一个（ ）
镜，花镜是一个（　　　　　　）镜。　 二倍焦距缩小实像凹透镜凸透镜凸 透 镜 成 像 小明照完一张一寸照片后，要想再照张二寸照片，他应该怎么办？答：小明应该靠近照相机，摄影师拉长暗箱。再见
