2006届高考物理模拟试卷电学实验试题汇编[下学期]

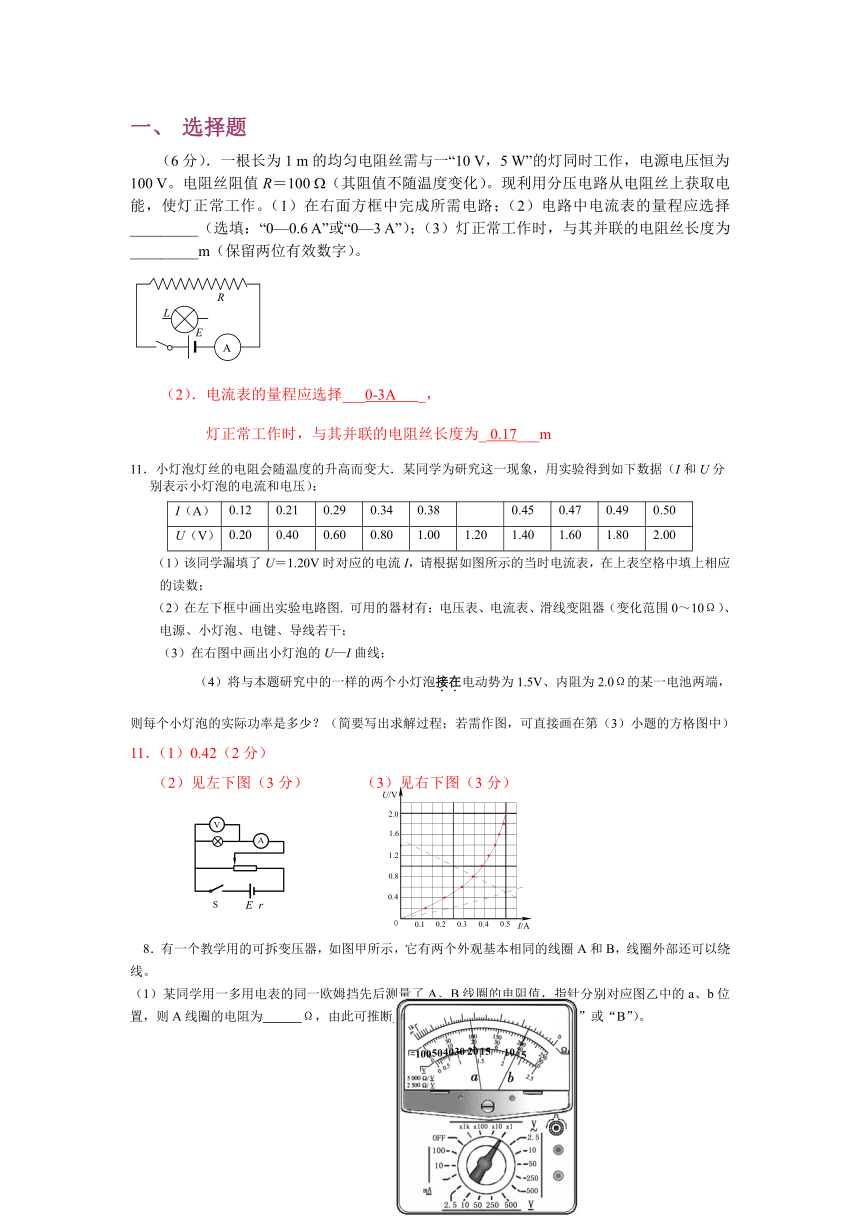

选择题
（6分）．一根长为1 m的均匀电阻丝需与一“10 V，5 W”的灯同时工作，电源电压恒为100 V。电阻丝阻值R＝100 （其阻值不随温度变化）。现利用分压电路从电阻丝上获取电能，使灯正常工作。（1）在右面方框中完成所需电路；（2）电路中电流表的量程应选择_________（选填：“0—0.6 A”或“0—3 A”）；（3）灯正常工作时，与其并联的电阻丝长度为_________m（保留两位有效数字）。

R
L
E
A

（2）．电流表的量程应选择___0-3A _，
灯正常工作时，与其并联的电阻丝长度为_ 0.17___m
11．小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡的电流和电压）：
I（A） 0.12 0.21 0.29 0.34 0.38 0.45 0.47 0.49 0.50
U（V） 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00
（1）该同学漏填了U＝1.20V时对应的电流I，请根据如图所示的当时电流表，在上表空格中填上相应的读数；
（2）在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器（变化范围0～10Ω）、电源、小灯泡、电键、导线若干；
（3）在右图中画出小灯泡的U—I曲线；
（4）将与本题研究中的一样的两个小灯泡接在电动势为1.5V、内阻为2.0Ω的某一电池两端，则每个小灯泡的实际功率是多少？（简要写出求解过程；若需作图，可直接画在第（3）小题的方格图中）
11．（1）0.42（2分）
（2）见左下图（3分） （3）见右下图（3分）

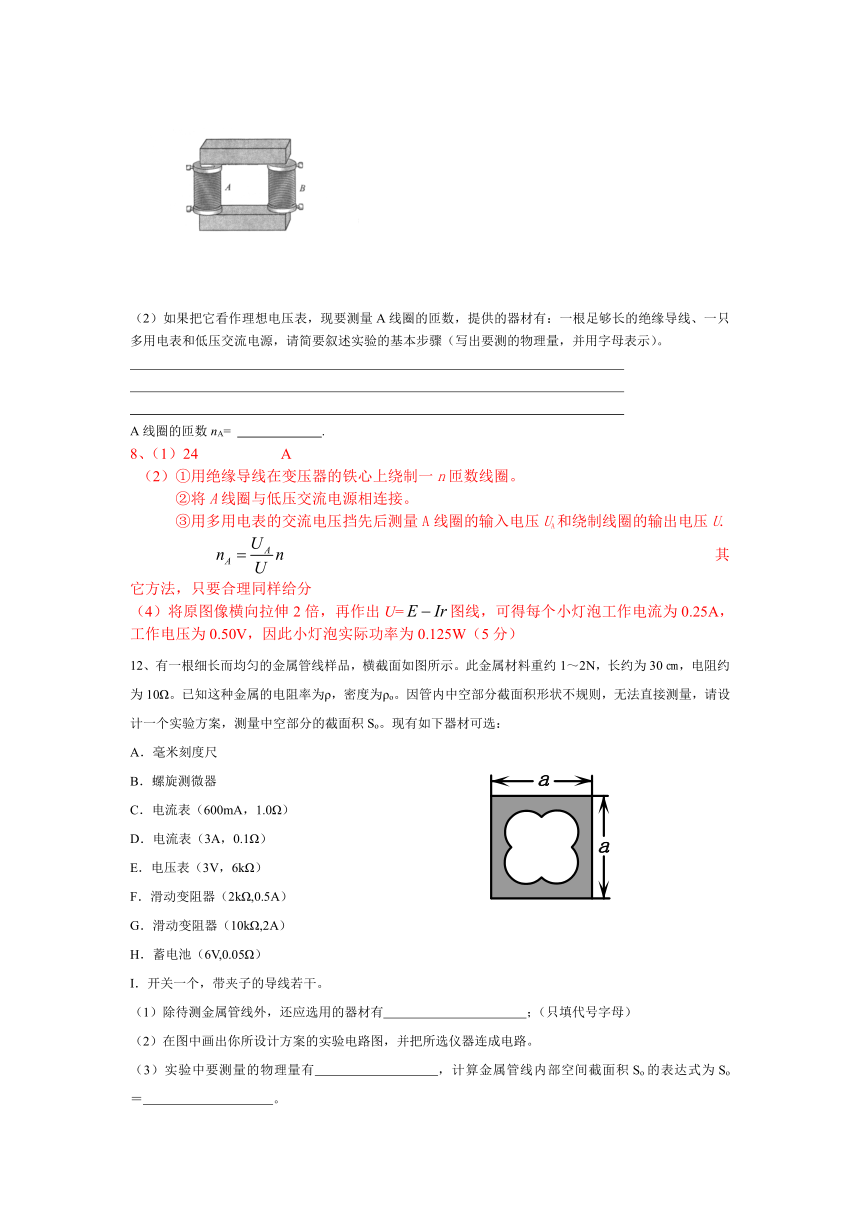

8．有一个教学用的可拆变压器，如图甲所示，它有两个外观基本相同的线圈A和B，线圈外部还可以绕线。
（1）某同学用一多用电表的同一欧姆挡先后测量了A、B线圈的电阻值，指针分别对应图乙中的a、b位置，则A线圈的电阻为 Ω，由此可推断 线圈的匝数多（选填“A”或“B”）。
（2）如果把它看作理想电压表，现要测量A线圈的匝数，提供的器材有：一根足够长的绝缘导线、一只多用电表和低压交流电源，请简要叙述实验的基本步骤（写出要测的物理量，并用字母表示）。
A线圈的匝数nA= .
8、（1）24 A
（2）①用绝缘导线在变压器的铁心上绕制一n匝数线圈。
②将A线圈与低压交流电源相连接。
③用多用电表的交流电压挡先后测量A线圈的输入电压UA和绕制线圈的输出电压U.
其它方法，只要合理同样给分
（4）将原图像横向拉伸2倍，再作出U=图线，可得每个小灯泡工作电流为0.25A，工作电压为0.50V，因此小灯泡实际功率为0.125W（5分）

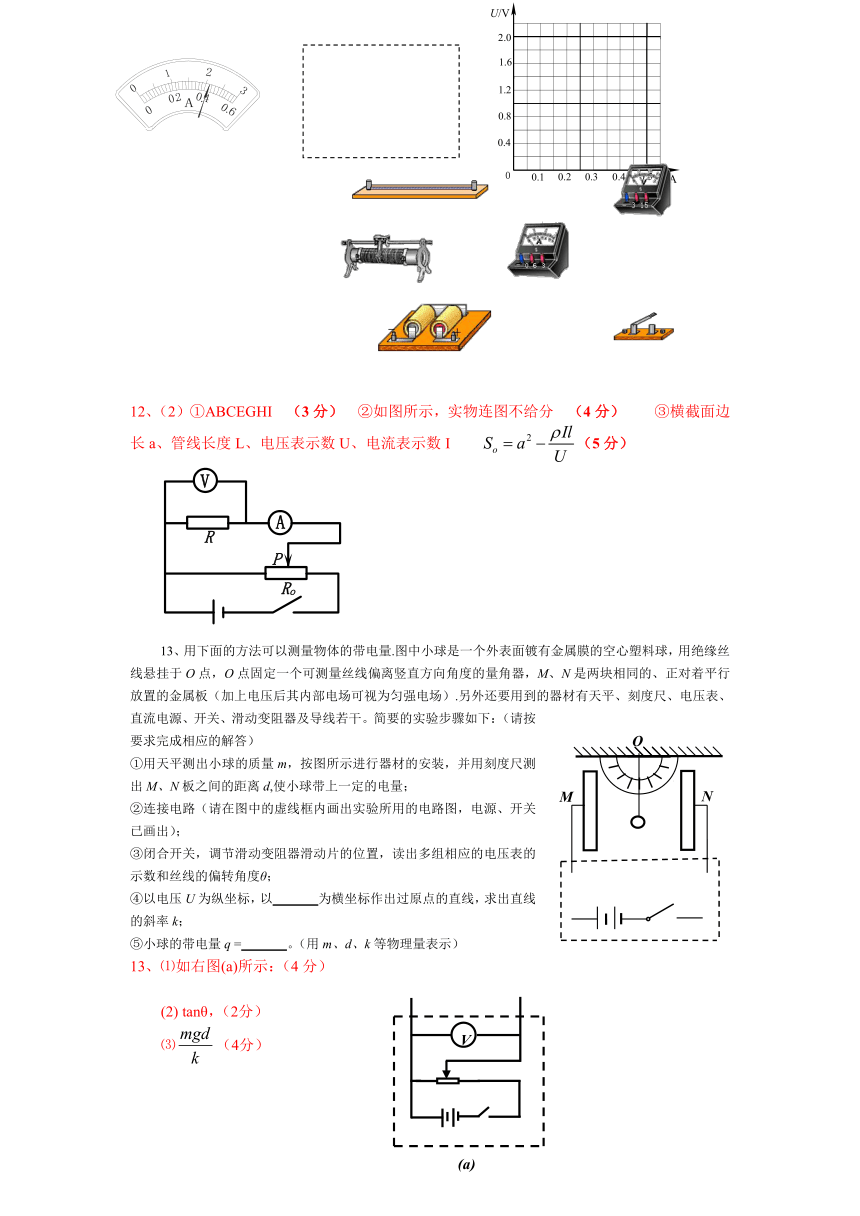

12、有一根细长而均匀的金属管线样品，横截面如图所示。此金属材料重约1～2N，长约为30㎝，电阻约为10Ω。已知这种金属的电阻率为ρ，密度为ρo。因管内中空部分截面积形状不规则，无法直接测量，请设计一个实验方案，测量中空部分的截面积So。现有如下器材可选：
A．毫米刻度尺
B．螺旋测微器
C．电流表（600mA，1.0Ω）
D．电流表（3A，0.1Ω）
E．电压表（3V，6kΩ）
F．滑动变阻器（2kΩ,0.5A）
G．滑动变阻器（10kΩ,2A）
H．蓄电池（6V,0.05Ω）
I．开关一个，带夹子的导线若干。
（1）除待测金属管线外，还应选用的器材有　　　　　　　　　　　；（只填代号字母）
（2）在图中画出你所设计方案的实验电路图，并把所选仪器连成电路。
（3）实验中要测量的物理量有　　　　　　　　　，计算金属管线内部空间截面积So的表达式为So＝　　　　　　　　　　。
12、（2）①ABCEGHI　（3分）　②如图所示，实物连图不给分　（4分）　　③横截面边长a、管线长度L、电压表示数U、电流表示数I　　（5分）
13、用下面的方法可以测量物体的带电量.图中小球是一个外表面镀有金属膜的空心塑料球，用绝缘丝线悬挂于O点，O点固定一个可测量丝线偏离竖直方向角度的量角器，M、N是两块相同的、正对着平行放置的金属板（加上电压后其内部电场可视为匀强电场）.另外还要用到的器材有天平、刻度尺、电压表、直流电源、开关、滑动变阻器及导线若干。简要的实验步骤如下：（请按要求完成相应的解答）
①用天平测出小球的质量m，按图所示进行器材的安装，并用刻度尺测出M、N板之间的距离d,使小球带上一定的电量；
②连接电路（请在图中的虚线框内画出实验所用的电路图，电源、开关已画出）；
③闭合开关，调节滑动变阻器滑动片的位置，读出多组相应的电压表的示数和丝线的偏转角度θ；
④以电压U为纵坐标，以 为横坐标作出过原点的直线，求出直线的斜率k；
⑤小球的带电量q = 。（用m、d、k等物理量表示）
13、⑴如右图(a)所示：（4分）
(2) tanθ，（2分）
⑶（4分）

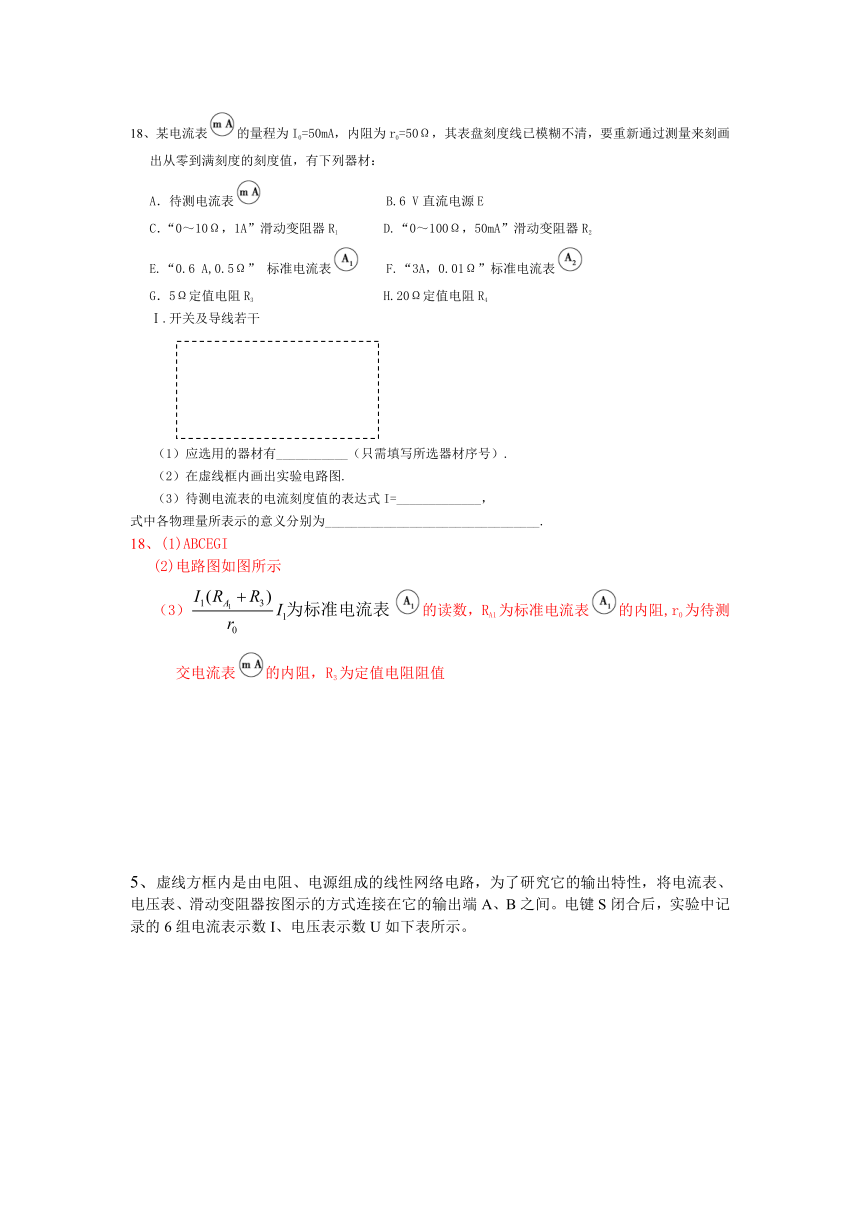

18、某电流表的量程为I0=50mA，内阻为r0=50Ω，其表盘刻度线已模糊不清，要重新通过测量来刻画出从零到满刻度的刻度值，有下列器材：
A．待测电流表 B.6 V直流电源E
C．“0～10Ω，1A”滑动变阻器R1 D.“0～100Ω，50mA”滑动变阻器R2
E.“0.6 A,0.5Ω” 标准电流表 F.“3A，0.01Ω”标准电流表
G．5Ω定值电阻R3 H.20Ω定值电阻R4
Ⅰ.开关及导线若干
（1）应选用的器材有___________（只需填写所选器材序号）.
（2）在虚线框内画出实验电路图.
（3）待测电流表的电流刻度值的表达式I=_____________，
式中各物理量所表示的意义分别为_________________________________.
18、(1)ABCEGI
(2)电路图如图所示
（3）的读数，RA1为标准电流表的内阻,r0为待测交电流表的内阻，R3为定值电阻阻值

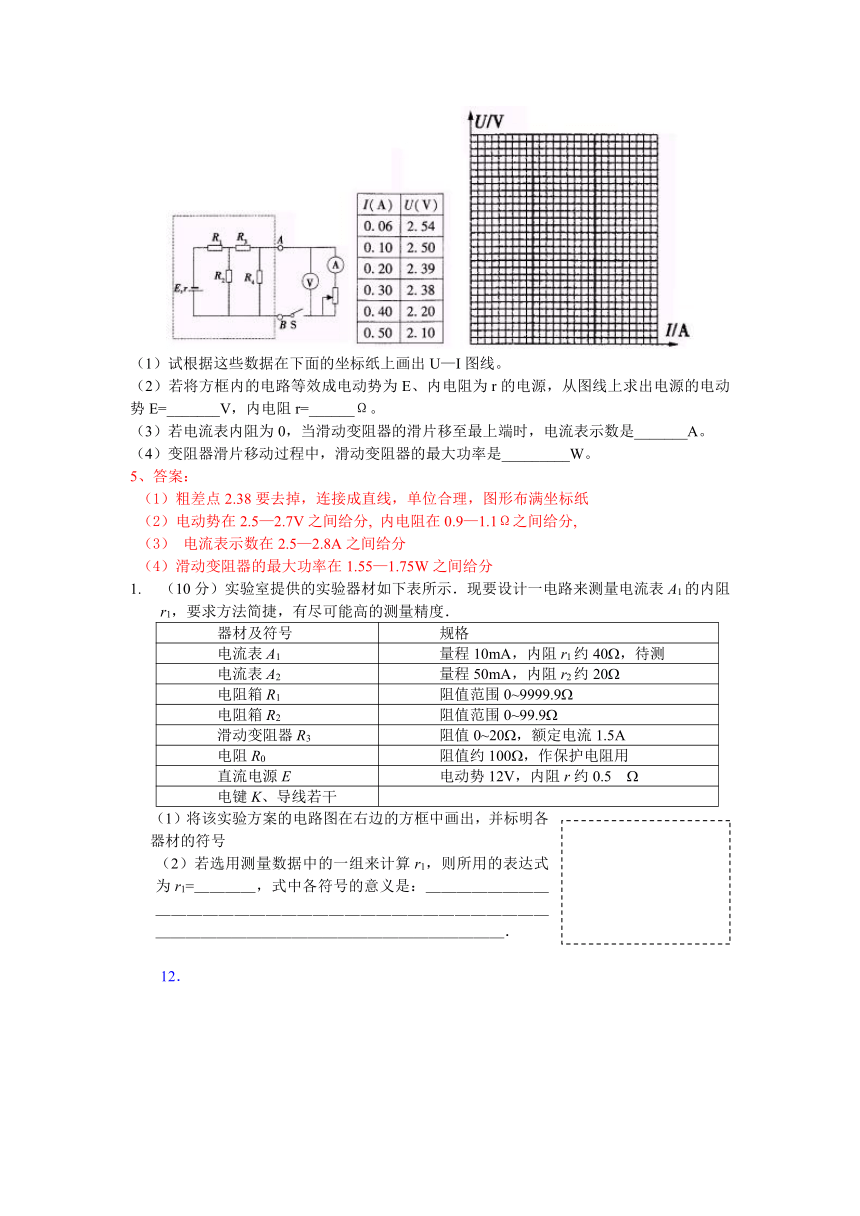

5、虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。
（1）试根据这些数据在下面的坐标纸上画出U—I图线。
（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。
（4）变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。
5、答案：
（1）粗差点2.38要去掉，连接成直线，单位合理，图形布满坐标纸
（2）电动势在2.5—2.7V之间给分, 内电阻在0.9—1.1Ω之间给分,
（3） 电流表示数在2.5—2.8A之间给分
（4）滑动变阻器的最大功率在1.55—1.75W之间给分
（10分）实验室提供的实验器材如下表所示．现要设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度．
器材及符号 规格
电流表A1 量程10mA，内阻r1约40 ，待测
电流表A2 量程50mA，内阻r2约20
电阻箱R1 阻值范围0~9999.9
电阻箱R2 阻值范围0~99.9
滑动变阻器R3 阻值0~20 ，额定电流1.5A
电阻R0 阻值约100 ，作保护电阻用
直流电源E 电动势12V，内阻r约0.5
电键K、导线若干
（1）将该实验方案的电路图在右边的方框中画出，并标明各器材的符号
（2）若选用测量数据中的一组来计算r1，则所用的表达式为r1=＿＿＿＿，式中各符号的意义是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿．
12．
1、在一电学黑盒盖上有A、B、C三个端钮，如图所示。盒内有两个元件串联组成不闭合电路，其中一个元件为电阻，另一个元件可能是电阻、二极管、电容或电池。要求：试将低频信号发生器接于A、C两端钮(相当于在A、C两端接一低频交流电源)，利用示波器判断另一个元件的性质和所在位置. 利用示波器分别观察AC、BC、AB两点间的电压波形，得到的均为正弦波。改变输入耦合开关，由AC—DC，或由DC—AC，所有正弦波无上下位移。当输入信号频率改变时(输入电压幅度保持不变)，频率增加，U增加，U下降。在A、B、C三个端钮间画出电路图。
1、 利用示波器分别观察AC、BC、AB两点间的电压波形，得到的均为正弦波。由上述现象可知，没有出现半个波形被去除现象，即可排除有二极管的可能。由观察波形都为正弦波，无直线波形，且改变输入耦合开，由AC到DC，或由DC到AC，正弦波无上下位移，说明无直流成分叠加，所以排除另一元件为电池。当输入信号频率改变时(输入电压幅度保持不变)，频率增加，U增加，U下降，输出波形随频率而改变，排除两个元件都是电阻的可能性。另一元件唯一的可能是电容。频率增加， U下降，说明BC间为电容
2、如图甲所示为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端。
（1）为了探测黑箱，某同学进行了以下几步测量：
①用多用电表的电阻挡测量a、b间的电阻；
②用多用电表的电压挡测量a、b间的输出电压；
③用多用电表的电流挡测量a、b间的输出电流。
你认为以上测量中不妥的有： （填序号），理由是：
。
（2）含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两极。为了测定这个等效电源的电动势和内阻，该同学设计了如图乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U-I坐标，根据实验数据画出了坐标点，如图丙所示。请你作进一步处理，并由图求出等效电源的电动势E= V，内阻r= Ω。
（3）由于电压表和电流表的内阻，会产生系统误差，则采用此测量电路所测得的电动势与实际值相比 ，测得的内阻与实际值相比
（填“偏大”、“偏小”和“相同”）。
2、（1）①、③
①中不能用电阻档直接测量含源电路的电阻；
③中可能会造成短路
（2）1.45（±0.02） 0.73（±0.02）
（3）偏小 偏小
3．实验室中现有器材有：电池E（电动势约10V、内阻约1Ω）；电流表A1（量程约10A、内阻r1约0.2Ω）；电流表A2（量程300mA、内阻r2约5Ω）；电流表A3（量程250mA、内阻r3约5Ω）；电阻箱R1（最大阻值999.9Ω、最小阻值改变量为0.1Ω）；滑线变阻器R2最大值100Ω；开关S；导线若干，实物图如图b所示。要求用图a所示的电路图测量图中的电流表A的内阻（即能测量所提供的三只电流表中任一只的电阻）。
①在所给的三个电流表中，哪几个电流表可以用此电路精确测出其内阻？答： 。
②在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路。
= 3 \* GB3 ③需要读出的物理量是 。用这些物理量表示待测内阻的计算公式是 。
3．解： ①A2、A3；（2分）（电流表A1不能精确测出其内阻，因这时图中的电流表Aˊ应为A2、A3中的一只，这使得电流表A1中的电流不能超过300mA，其指针的偏转极其微小，误差很大。而A2、A3可用此电路精确测出其内阻。）
②若测3，实物连线如图所示。（3分）
③根据前面的分析，要读出的物理量是A、Aˊ两电流表的示数I、Iˊ和电阻箱的阻值R1，待测内阻的计算公式是
6.在电学实验中由于电压表、电流表内阻的影响，使得测量结果总存在系统误差.某校课外研究性学习小组进行了消除系统误差的探究实验，下面就举两例：
Ⅰ.某组设计了如图所示的电路，该电路能够测量电源E的电动势和内电阻，′是辅助电源. A、B两点间有一灵敏电流计G.
（1）补充下列实验步骤：①闭合开关S1、S2， 使得灵敏电流计的示数为零，这时，A、B两点UA、UB 的关系是
UA UB，即A、B相当于同一点，读出电流表和电压表的示数I1和U1，其中I1就是通过电源E的电流.
②改变滑动变阻器R、R′的阻值，重新使得________________，读出_______________.
（2）写出步骤①②对应的方程式及电动势和内电阻的表达式____________________________ _______________________________：.
Ⅱ.某组利用如图所示的电路测定金属电阻率，在测量时需要用刻度尺测出被测金属丝的长度，用螺旋测微器测出金属丝的直径，用电流表和电压表测出金属丝的电阻.
（1）请写出测金属丝电阻率的表达式：ρ=___________.
（2）利用该电路进行实验的主要操作过程是：
第一步：闭合电键S1，将电键S2接2，调节滑动变阻器RP和，使电压表读数尽量接近满量程，读出这时电压表和电流表的示数U1、I1；
请你接着写出第二步，并说明需要记录的数据：_________________________.
由以上记录的数据计算出被测电阻的表达式为=_______________________.
活动总结：经过分析就可以看出该活动是十分有成效的，它们都可以消除系统误差，测量的是真实值.
6、本题是比较创新的实验，是属于研究性学习实验，是在常规实验基础上的改进，主要考查的是测量电源电动势和内阻、测金属电阻率的实验原理及误差的消除方法.本题都是两次测量，利用消元法消除了电表内阻造成的系统误差，提高了实验的准确度.
【解】Ⅰ.①调整滑动变阻器R、R′(2分)= （1分）②灵敏电流计的示数为零
电流表和电压表的示数I2和U2（1分）（2）E=I1r+U1，E=I2r+U2，解得
E=U1+I1(U2-U1)/(I1-I2)，r=(U2-U1)/(I1-I2)（2分）
Ⅱ.（1）πd2Rx/4l（2分）
（2）将电键S2接1，只调节滑动变阻器r，使电压表读数尽量接近满量程，读出这时电压表和电流表的示数U2、I2 （2分） U1/I1－U2/I2（2分）
提示：由欧姆定律得U1=I1(RA+RP+Rx)，U2=I2(RA+RP)，故Rx=U1/I1－U2/I2.
12.(10分)在做《测定金属的电阻率》的实验中，若待测电阻丝的电阻约为5 Ω，要求测量结果尽量准确，备有以下器材：
A.电池组(3 V、内阻l Ω)
B.电流表(0～3 A，内阻0.0125 Ω)
C.电流表(0～0.6 A，内阻0.125 Ω)
D.电压表(0～3 V，内阻4 kΩ)
E.电压表(0-15 V，内阻15 kΩ)
F.滑动变阻器(0-20 Ω，允许最大电流l A)
G.滑动变阻器(0～2000 Ω，允许最大电流0.3 A)
H.开关、导线
(1)上述器材中应选用的是____________ .(只填写字母代号)
(2)某同学采用了右图所示的部分电路测量电阻，则测量值比真实值偏____________ (选填“大”或“小”).根据测量数据得到的伏安特性曲线如图所示，图中MN段向上弯曲的主要原因是___________________.
12 (1) ACDFH(4分)
(2)小(3分)
随着电阻丝中的电流增大，温度升高，电阻率增大，电阻增大(3分)
12. (10分)两实验小组使用相同规格的元件，按右图电路进行测量．他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个间距相同的位置(a、e为滑动变阻器的两个端点)，把相应的电流表示数记录在表一、表二中．对比两组数据，发现电流表示数的变化趋势不同．经检查，发现其中一个实验组使用的滑动变阻器发生断路．
(1)滑动变阻器发生断路的是第＿＿＿实验组；断路发生在滑动变阻器＿＿段．
表一(第一实验组)
P的位置 a b c d e
的示数(A) 0.84 0.48 0.42 0.48 0.84
表二(第二实验组)
P的位置 a b c d X e
的示数(A) 0.84 0.42 0.28 0.21 0.84
(2）表二中，对应滑片P在X(d、e之间的某一点)　处的电流表示数的可能值为：( )
(A)0.16A (B)0.26A
(C)0.36A (D)0.46A
12. 答案: (1) 滑动变阻器被分成两部分并联具有对称性,而表一有对称性,表二没有对称性,所以第二组发生滑动变阻器发生断路.用排除法结合对称性可知是de段断路.
(2)仔细分析表二数据变化规律,可发现滑到b是a处1/2滑到c是a处1/3滑到d是a处1/4,如果恰好是e处断路,则刚要滑到e处时电流应是a处的1/5为0.168A, 如果恰好是d处断路,则刚好滑过d处时电流应是a处的1/2为0.42A 所以选D
12、要用伏安法测定一个阻值只有几欧的待测电阻Ｒｘ，现提供了以下器材：
?Ａ．量程分别是0.6Ａ、3Ａ，内阻分别为几欧、十分之几欧的电流表1只；
?Ｂ．量程分别是3Ｖ、15Ｖ，内阻分别为1ｋΩ、几千欧的电压表1只；
?Ｃ．总阻值为20Ω的滑动变阻器1只；
?Ｄ．6Ｖ的蓄电池1只；
?Ｅ．开关1只和导线若干．
　为使电阻的测量较为准确，并使电表能从零值开始读数，根据提供的实验器材
（1）在甲图的方框内，画出符合要求的实验电路图．
（2）电流表选用 量程；电压表选用 量程。
（3）用笔画线代替导线，将如图乙所示的实物图连成实验电路．
　?（4）如果其中一次测量电表的读数如图丙所示，则由这个测量算得电阻值
Ｒｘ＝　　 ．
12、（1）实验电路图如图（甲）所示（2分）（2）0.6A 3V （2分）
（3）实物电路图如图所示（3分） （4）Ｒｘ＝4.58Ω（3分）
12．（12分）实验桌上有外形十分相似的发光二极管和电容器各一只，它们的性能均正常。
⑴现在用多用电表的欧姆挡，分别测量它们的正反向电阻。测量结果如下：测甲元件时，R正= 0.5kΩ， R反=100kΩ；测乙元件时，开始时指针偏转到0.5kΩ，接着读数逐渐增加，最后停在“∞”上。则甲、乙二个元件分别是 ▲ 、 ▲ 。
⑵若想测量上述发光二极管的发光效率，某同学设计了如图甲所示的实验：将一个标有“0.5V 1W”的发光二极管接入电路，使之正常发光，在发光二极管的同一水平面、正对光线方向放一个光强探头，以测定与光源间距为d时相应的光强值I（单位面积上光的照射功率）。实验测得数据如下表，并用一数字图象处理器将表内数据分别在I-d、I-d-1、I-d-2坐标平面内标得如下数据点，如图乙所示。
d/×10-2m 2.50 3.50 4.50 5.50 6.50 7.50 8.50 9.50
I/W·m-2 32.00 16.33 9.97 6.61 4.73 3.56 2.77 2.22
①根据图中三个数据点图，可以将I与d之间的数学关系式写为 ▲ ，其中的常量为 ▲ 。
②若把发光二极管看成点光源，在与点光源等距离的各点，可以认为光源向各个方向发出的光强大小几乎相等。此时，我们可以建立一个点光源散射光的模型，从而求出光源的发光功率P0、光强I及相应的与光源距离d之间的关系式：P0= ▲ 。
③根据以上条件和有关数据，可以算出这个发光二极管的电——光转换效率约为
η= ▲ 。（不考虑光传播过程中的能量损失）
12．⑴发光二极管 电容器 ⑵① 0.02W（±0.002W） ②P0=4πd2I ③25.12%
(每空2分，共12分)
11．（10分）下图为《研究电磁感应现象》实验中所用器材的示意图。试回答下列问题：
(1)在该实验中电流计G的作用是
__________________________________
(2)按实验要求在右图实物上连线。
11．（1）检测副线圈中有无感应电流并确定感应电流的方向。
（2）见右图。
1 2．(9分)一台臭氧发生器P的电阻为10k，当供电电压等于24V时能正常工作，否则不产生臭氧．现要用这种臭氧发生器制成自动消毒装置，要求它在有光照时能产生臭氧，在黑暗时不产生臭氧，拟用一个光敏电阻只R它进行控制，的阻值在有光照射时为1 00、黑暗时为1 000、允许通过的最大电流为3mA 电源E的电压为36V、内阻不计；另有一个滑动变阻器R2，阻值为O～l qon、允许通过的最大电流为O．4A；一个开关S和导线若干．(臭氧发生器P和光
敏电阻Rl的符号如图8所示．)
(1)设计一个满足上述要求的电路图，图中．
各元件要标上字母代号，其中滑动变阻
器两固定接线柱端分别标上字母A、B
(电路图画在答卷的方框内)．
(2)滑动变阻器R2两固定接线柱相距1 2cm，
滑片与某固定接线柱之间的阻值跟滑片与该接
线柱的距离成正比，滑片应调到离图中A接线
柱约 cm处(对应电路图，保留一位有效数字)．
1 2．(1)电路如图所示(6分)
(2) 8 (对应电路图)(3分)
12．如图甲所示为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端。
（1）为了探测黑箱，某同学进行了以下几步测量：
①用多用电表的电阻挡测量a、b间的电阻；
②用多用电表的电压挡测量a、b间的输出电压；
③用多用电表的电流挡测量a、b间的输出电流。
你认为以上测量中不妥的有： （填序号），理由是：
。
（2）含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两极。为了测定这个等效电源的电动势和内阻，该同学设计了如图乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U-I坐标，根据实验数据画出了坐标点，如图丙所示。请你作进一步处理，并由图求出等效电源的电动势E= V，内阻r= Ω。
（3）由于电压表和电流表的内阻，会产生系统误差，则采用此测量电路所测得的电动势与实际值相比 ，测得的内阻与实际值相比 （填“偏大”、“偏小”和“相同”）。
参考答案：
（1）①、③
①中不能用电阻档直接测量含源电路的电阻；
③中可能会造成短路
（2）1.45（±0.02） 0.73（±0.02）
（3）偏小 偏小
12．（12分）有一内阻未知（约25kΩ ~ 35kΩ）、量程未知（约25V ~ 35V），共有30个均匀小格的直流电压表V．
（1）用多用表的欧姆档测量其内阻，多用表刻度盘上电阻刻度中间值为20．实验时应将选择开关拨至倍率“×_______”，多用表的红表笔与电压表V的 （“正”或“负”）的接线柱相连。
（2）若在实验过程中测得该电压表内阻为30kΩ，为了测出电压表的量程，现有下列器材可供选用，要求测量多组数据，并有尽可能高的精确度．
标准电压表V1 （量程3V，内阻3KΩ）
电流表A （量程0~3A，内阻未知）
滑动变阻器R （总阻值1kΩ）
稳压电源E （30V，内阻不能忽略）
电键、导线若干
①在右边方框中画出实验电路图
②选用记录数据中任一组，写出计算量程的
表达式Um = ______________．
式中各字母的意义是：___________ ________________________________．
12．（1） 1k．负（4分）
（2）①如右图 （4分）
②Um = ，其中N1：表指针所指格数，U1：表读数．（4分）
12．某同学设计了一个电路测量“用描迹法画出电场中平面上的等势线”实验中导
电膜的厚度．现使用了中间带孔的两个矩形窄条金属铜板作为电极，此金属板长等于
导电纸宽度．已知此导电膜电阻率为ρ，另提供器材如下：
①电源E(具有一定电阻，电动势约为9 V)；②电流表?(量程为15 mA，内阻较小)；③电压表?(量程为10V，内阻约为25kΩ)：④滑动变阻器(阻值0～100Ω，额定电流1 A)；⑤开关S，直尺，导线若干．
请你按该同学的思路，利用所给仪器回答如下问题：
(1)图甲中已装好了导电纸，你以粗线段代表金属铜极板，在甲图中作出安装两金属铜极板的示意图．
(2)安装好金属极板后，该同学先用多用电表估测两金属极板之间的电阻(如图乙所示)，阻值为____·
(3)以“　　　　”表示导电膜的电阻，
在下面的方框内作出伏安法测导电膜
电阻的电路 原理图．
(4)导电膜厚度的表达式为d＝　　　　　　。
上式中各物理量的意义分别为：
　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　
________________________________________。
12．(1)示意图如图所示 (2分)
(2)1100Ω (2分)
(3)电路原理图如图所示 (3分)
（4）。l1为两金属极板间的距离，l2为导电膜的宽度，U为电压表的读数，I为电流表的读数。（5分）
12．如图甲所示为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端。
（1）为了探测黑箱，某同学进行了以下几步测量：
①用多用电表的电阻挡测量a、b间的电阻；
②用多用电表的电压挡测量a、b间的输出电压；
③用多用电表的电流挡测量a、b间的输出电流。
你认为以上测量中不妥的有： （填序号），理由是：
▲ 。
（2）含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两极。为了测定这个等效电源的电动势和内阻，该同学设计了如图乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U-I坐标，根据实验数据画出了坐标点，如图丙所示。请你作进一步处理，并由图求出等效电源的电动势E= ▲ V，内阻r= ▲ Ω。
（3）由于电压表和电流表的内阻，会产生系统误差，则采用此测量电路所测得的电动势与实际值相比 ▲ ，测得的内阻与实际值相比 ▲ （填“偏大”、“偏小”和“相同”）。
12．（1）①、③
①中不能用电阻档直接测量含源电路的电阻；
③中可能会造成短路
（2）1.45（±0.02） 0.73（±0.02）
（3）偏小 偏小
9．在一些实验中需要较准确地测量物体转过的角度，为此人们在这样的仪器上设计了一个可转动的圆盘，在圆盘的边缘标有刻线（称为主尺），圆盘外侧有一个固定不动的圆弧状的游标尺，如图所示（图中画出了圆盘的一部分和游标尺）．圆盘上刻出对应的圆心角，游标尺上把与主尺上19°对应的圆心角等分为10个格．试根据图中所示的情况读出此时游标上的0刻度线与圆盘的0刻度线之间所夹的角度为________．
答案：16.0°
12．如图所示，在测电池的电动势和内电阻的实验中，接通开关，电压表有读数，电流表示数为零。改变变阻器滑片的位置，电流表也没有反应。用多用表电压档检查电路，把红表笔接到电池的正极，黑表笔分别接触电流表的正极（b点）和负极（c点），多用表电压档的示数均零；用黑表笔分别接触d点、e点，多用表电压档的示数均和电压表示数相等。检查各接线柱选择均正确且接触良好，则电路中发生故障的原因是 。故障排除后，根据得出的数据作出的U—I图象，如图所示，由图象得出电池的电动势E= V，内电阻r= Ω
12．Cd断路 3 ， 2
12. 为验证小灯泡(电点光源)光能的球面散射规律并测定其发光效率，有同学设计并进行了如图9所示的实验：将一个“6V 8.0W”的小灯泡接入电路，使之正常发光，在灯泡灯丝的同一水平面、正对光线方向放一个光强探头，以测定与光源间距为d时相应的光强值I，共测得以下9组数据(下表)；并用一数字图像处理器将表内数据分别在I—d，I—1／d和I—1／d2坐标平面内标得如下数据点，如图所示．
d / ×10-2m 6.50 7.50 8.50 9.50 10.5 11.5 12.5 13.5 14.5
I / Wm-2 8.29 6.66 4.96 3.92 3.37 2.61 2.30 1.97 1.70
(1)据下列三个数据点图，可看出I与哪个量存在线性关系，因此可将I与d之间的数学关系式表达为 ，其中的常数k为 。
(2)在与光源等距的各点，认为光源向各方向发出的光强大小几乎相等．依点光源光能向周围空间360°球面均匀散射的物理模型，写出光源的发光功率Po，光强值I及相应的与光源距离d之间的关系式 。
(3)根据以上条件，算出小电珠的电—光转换效率η＝ 。
12．（1）I= 3．4W （2）P0=4 （3）5．2%
1４ . ( 12 分）小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表、电流表、滑动变阻器（变化范围0一 10Ω ）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（ I 和 U 分别表示小灯泡上的电流和电压） .
I/A 0 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50
U/V 0 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00
( 1 ）请在上面的方框中画出实验电路图．
( 2 ）在上图中画出小灯泡的 I 一 U 曲线．
( 3 ）把本题中的小灯泡接到图示电路中，若
电源电动势 E= 2 . 0V , 内阻不计，定值电阻
R=5Ω ，则此时小灯泡的功率是________ W .
14、（1） （2）略 （3）0。174
从下表中选取出适当的实验器材，设计一电路来测量“金属丝的电阻率”。要求方法简捷，有尽可能高的测量精度，并能得到多组数据。
金属丝（L） 长度为L0 直径为D
电流表（A1）， 量程10mA 内阻r1=40
电流表（A2）， 量程500A 内阻r2=750
电压表（V） 量程10V 内阻10K
电阻（R1） 阻值为100 起保护作用
滑动变阻器（R2）总阻值约为20
电池（E） 电动势1.5V 内阻很小
电键(K)
导线若干
在下列方框中画出电路图,并标明所用器材的代号
②若选测量数据中的一组数据计算电阻班率,则所用的表达式= __________ ,式中各符号的意义
已知电源电动势E=,而电压表量程为10V,读数不明显,所以不选电压表.已知内阻的电流表可测电压,所以选用A1或A2测电压,的电阻只有20，若采用限流接法，则的调节对多组测量影响不大，故采用分压接法，电路图如右所示：
因为 ，
所以，得
式中：为A1的读数，为A2的读数，为A1的内阻，为A2的内阻，金属丝的长度，D金属丝的直径。
5、虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。
（1）试根据这些数据在下面的坐标纸上画出U—I图线。
（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。
（4）变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。
5、答案：
（1）粗差点2.38要去掉，连接成直线，单位合理，图形布满坐标纸
（2）电动势在2.5—2.7V之间给分, 内电阻在0.9—1.1Ω之间给分,
（3） 电流表示数在2.5—2.8A之间给分
（4）滑动变阻器的最大功率在1.55—1.75W之间给分
12. (12分) 某同学准备测定一只量程已知的电压表的内阻.器材如下:
A.待测电压表 (量程3V，内阻未知)
B.电流表 (量程3A，内阻约为0.01Ω)
C.定值电阻R0(阻值2KΩ，额定电流50mA)
D.多用电表
E.直流电源E(电动势小于3V，内阻不计)
F.单刀双掷开关S
G.导线若干
该同学利用上述所给的器材，进行如下操作:
(1)用多用电表进行粗测:多用电表电阻档有三种倍率，分别是×100Ω、×10Ω和×1Ω.该同学选择×100Ω倍率，用正确的操作方法测量，刻度盘上的指针如图所示，那么测量结果是 Ω.
(2)为了更准确地测量这只电压表的阻值，请你在方框中帮该同学设计一个实验电路.
(3)假设你已经连接好实验电路，请你简要写出你的测量步骤:
① ；
② .
(4)利用已知和所测的物理量表示电压表的内阻，其表达式为 .
12、(1)3000
(2)电路图如图所示
(3)①将开关S置于1，读出电压表的示数U1
②将开关S置于2，读出电压表的示数U2
(4)
12．要将量程10mA的电流表改装为量程为10V电压表(电流表内阻RA约为200Ω).除此电流表外,还有下列器材:
A．电动势E约为1.5V,内阻可忽略不计的干电池一节
B．量程为15 V的标准电压表
C．学生电源
D．标准电阻150Ω
E．电阻箱 0-9999.9Ω
F．滑动变阻器 0-100Ω 1A
G．电键、导线若干
（1）在下列方框中画出实验电路图
（2）写出改装和校对电表的主要步骤
（3）计算电流表内阻的表达式为 ；将电流表改装成电压表串联电阻箱所取阻值的计算式
12．（1）
(2) a) 按照左图连电路，闭合K1和K2读出电流表读数I1,断开K2读出电流表读数I2，计算出电流表电阻RG
b) 根据改装电压表的量程计算串联电阻大小R/
c) 在电阻箱上取R/大小的阻值，将电阻箱与电流表串联得到改装电压表
d) 按照右图连好电路，通过移动滑动变阻器滑动头改变电压，将改装表逐格与标准表比较校对。
（3）
12、试设计一个测量一节干电池的短路电流Im的实验。要求：
（1）列出所需器材（只要选用实验中的常用器材）：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
（2）在方框内画出实验电路图。
（3）简述实验方法或列出主要实验步骤：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
12、（1）待测干电池，电压表、电流表、滑动变阻器、开关各一个，导线若干，坐标纸一张
（2）电路图如右图所示
（3）A、把滑动变阻器R电阻调节到最大值，闭合电键S
　　B、调节R，记录6组电压表、电流表的读数
　　C、用6组电压表、电流表的读数作U―I图像
　　D、从图像中求出电源的短路电流
12．（12分）在“把电流表改装为电压表的实验”中，需要利用如图所示的电路测定电流表的内阻，步骤如下：
①接通S2，调节R1，使电流表指针偏转到满刻度；
②再接通S1，调节R2，使电流表指针偏转到满刻度的一半；
③读出的阻值R2 ，即认为 rg = R2 ．
已知电流表满偏电流为500μA，其内阻约在100Ω左右．实验室配有的可变电阻有：
A．电阻箱（0～10Ω） B．电阻箱（0～9999Ω）
C．滑动变阻器（0～200Ω） D．滑动变阻器（0～20 kΩ）
（1）电路图中R1应选______，R2应选_______．
（2）若上述实验中，读得R2阻值为100 Ω，则电流表内阻的测量值和真实值相比_______（填“偏大”或“偏小”）．
（3）若将此电流表改装成量程为2 V的电压表，应 ______联一个阻值为______Ω的电阻．
12. (1) D B (2)偏小　(3)　串 3900
11．(10分)某同学欲测一个电阻的阻值，可供选择的仪器有：电流表A，量程有10mA和0.6A两种，电压表V，量程有3V和15V两种，电源电压为4.5V，该同学先按图接好电路，闭合S1后，把开关S2拨至a时发现，两电表的指针偏转都在滿偏的4/5处，再把S2拨至b发现电压表的指针偏角几乎不变，电流表的指针偏转到滿偏的3/4处，则该同学在实验中①所选电压表的量程为_____；②所选电流表的量程为________，③被测电阻RX=_________。
11．3V；10mA；320Ω
填空题
三、计算题
100
50
40
30
20
10
15
5
O
M
N
V
(a)
R1
a
b
甲
1.0
1.1
1.2
1.3
1.4
1.5
0.1
0.2
0.3
0.4
0.5
0.6
0.7
I/A
0
U/V
丙
a
b
V
A
乙
甲
d /×10-2m
I /W·m-2
0
2
6
4
10
8
40
30
20
10
50
d-2 /×103m-2
I /W·m-2
0
0.4
0.8
1.2
2.0
1.6
40
30
20
10
50
光强探头
光强记录仪
标尺
d
（甲）
d -1 /×102m-1
I /W·m-2
0
0.2
0.4
0.8
1.0
40
30
20
10
50
（乙）
a
b
甲
1.0
1.1
1.2
1.3
1.4
1.5
0.1
0.2
0.3
0.4
0.5
0.6
0.7
I/A
0
U/V
丙
a
b
V
A
乙
1.0
1.1
1.2
1.3
1.4
1.5
0.1
0.2
0.3
0.4
0.5
0.6
0.7
I/A
0
U/V
丙
A
B
长
宽
甲
A
V
S
E r
A
B
a
b
甲
1.0
1.1
1.2
1.3
1.4
1.5
0.1
0.2
0.3
0.4
0.5
0.6
0.7
I/A
0
U/V
丙
a
b
V
A
乙
1.0
1.1
1.2
1.3
1.4
1.5
0.1
0.2
0.3
0.4
0.5
0.6
0.7
I/A
0
U/V
丙
图9
V
100
5000
50
5
0
10
20
Ω
1K
∞
A
S
R0
E
V
2
1
v
G
R/
G
K1
K2
R
A
V
R
E
r
S
