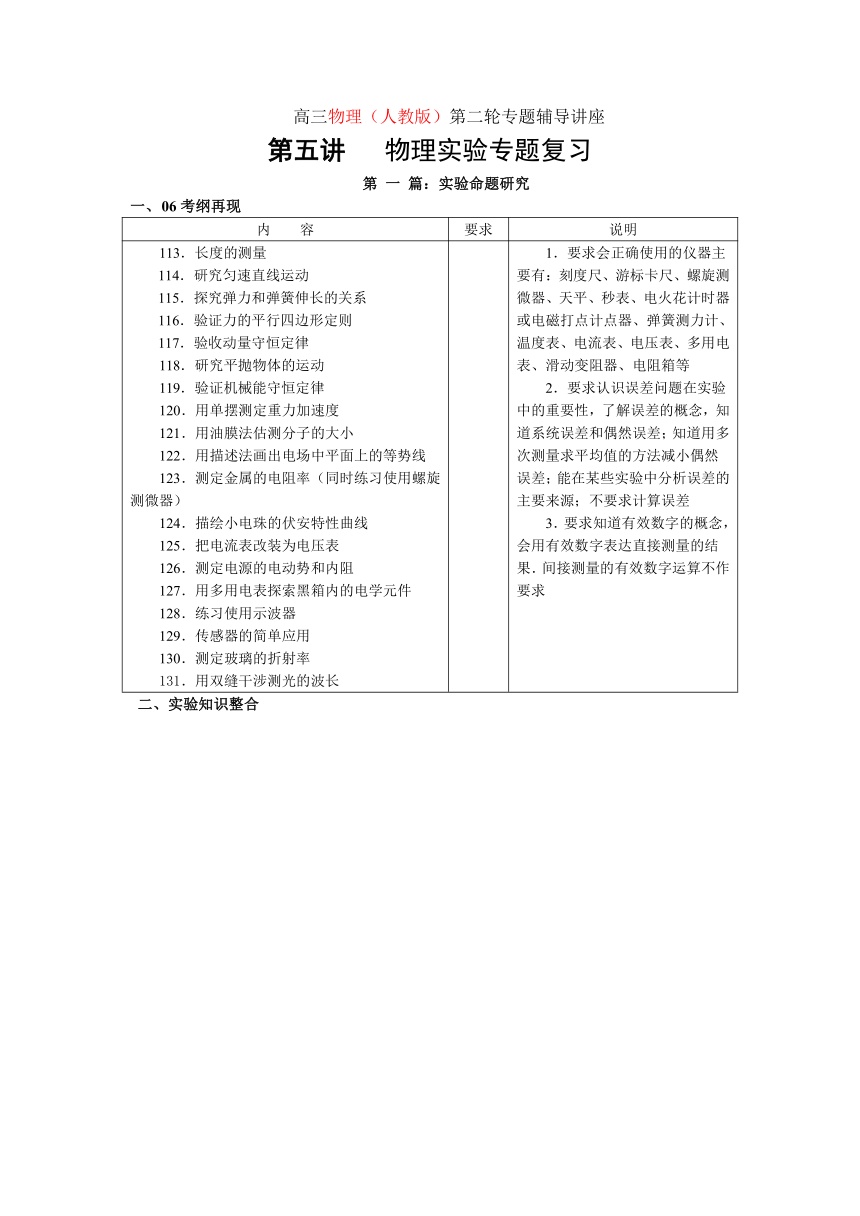

高三物理（人教版）第二轮专题辅导讲座 第五讲 物理实验专题复习[下学期]

高三物理（人教版）第二轮专题辅导讲座
第五讲 物理实验专题复习
第 一 篇：实验命题研究
1、 06考纲再现
内　　容 要求 说明
113．长度的测量114．研究匀速直线运动115．探究弹力和弹簧伸长的关系116．验证力的平行四边形定则117．验收动量守恒定律118．研究平抛物体的运动119．验证机械能守恒定律120．用单摆测定重力加速度121．用油膜法估测分子的大小122．用描述法画出电场中平面上的等势线123．测定金属的电阻率（同时练习使用螺旋测微器）124．描绘小电珠的伏安特性曲线125．把电流表改装为电压表126．测定电源的电动势和内阻127．用多用电表探索黑箱内的电学元件128．练习使用示波器129．传感器的简单应用130．测定玻璃的折射率131．用双缝干涉测光的波长 1．要求会正确使用的仪器主要有：刻度尺、游标卡尺、螺旋测微器、天平、秒表、电火花计时器或电磁打点计点器、弹簧测力计、温度表、电流表、电压表、多用电表、滑动变阻器、电阻箱等2．要求认识误差问题在实验中的重要性，了解误差的概念，知道系统误差和偶然误差；知道用多次测量求平均值的方法减小偶然误差；能在某些实验中分析误差的主要来源；不要求计算误差3．要求知道有效数字的概念，会用有效数字表达直接测量的结果．间接测量的有效数字运算不作要求

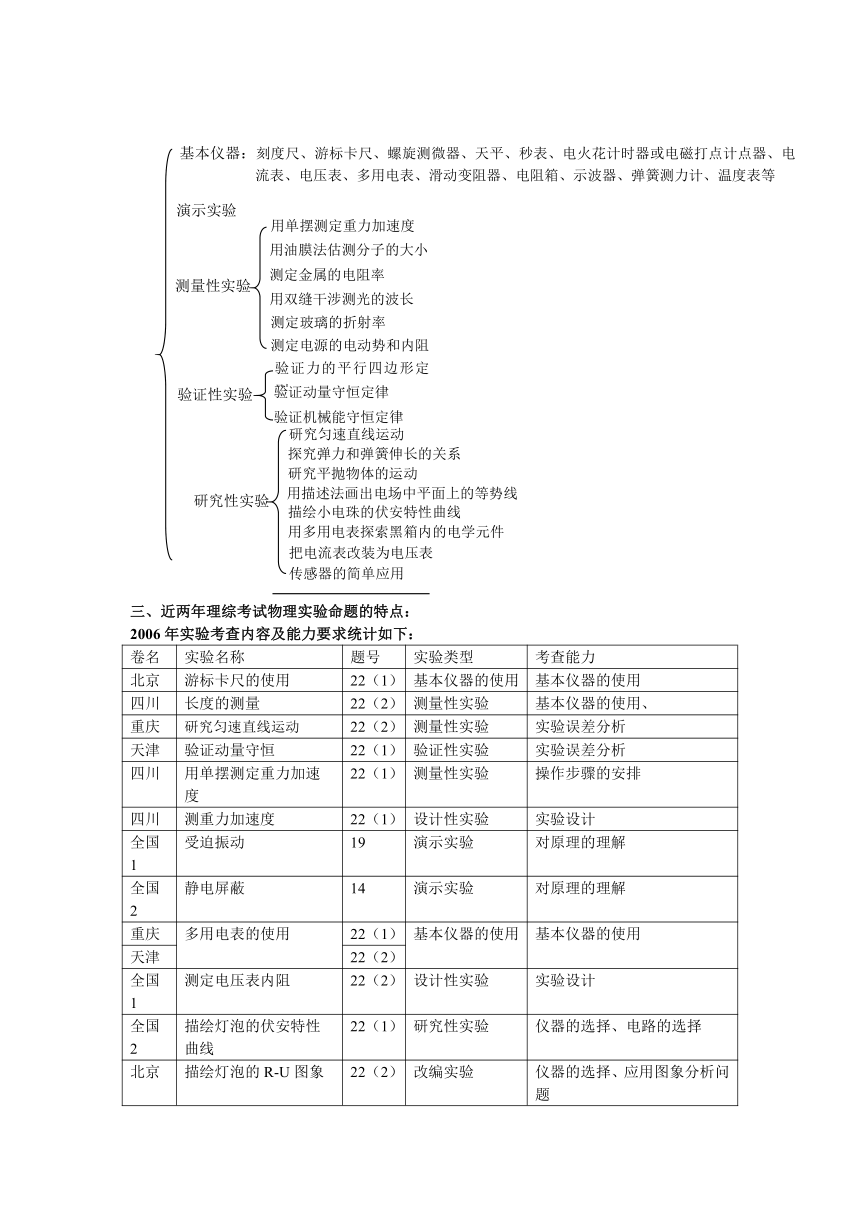

二、实验知识整合
三、近两年理综考试物理实验命题的特点：
2006年实验考查内容及能力要求统计如下：
卷名 实验名称 题号 实验类型 考查能力
北京 游标卡尺的使用 22（1） 基本仪器的使用 基本仪器的使用
四川 长度的测量 22（2） 测量性实验 基本仪器的使用、
重庆 研究匀速直线运动 22（2） 测量性实验 实验误差分析
天津 验证动量守恒 22（1） 验证性实验 实验误差分析
四川 用单摆测定重力加速度 22（1） 测量性实验 操作步骤的安排
四川 测重力加速度 22（1） 设计性实验 实验设计
全国1 受迫振动 19 演示实验 对原理的理解
全国2 静电屏蔽 14 演示实验 对原理的理解
重庆 多用电表的使用 22（1） 基本仪器的使用 基本仪器的使用
天津 22（2）
全国1 测定电压表内阻 22（2） 设计性实验 实验设计
全国2 描绘灯泡的伏安特性曲线 22（1） 研究性实验 仪器的选择、电路的选择
北京 描绘灯泡的R-U图象 22（2） 改编实验 仪器的选择、应用图象分析问题
天津 测定电源的电动势和内阻 22（3） 测量性实验 应用图象分析解决问题
全国2 测定玻璃的折射率 22（2） 改编实验 设计实验、文字表述
北京 光的衍射 22（1） 观察实验 观察实验现象并分析
全国1 双缝干涉 22（1） 测量性实验 对实验原理的理解

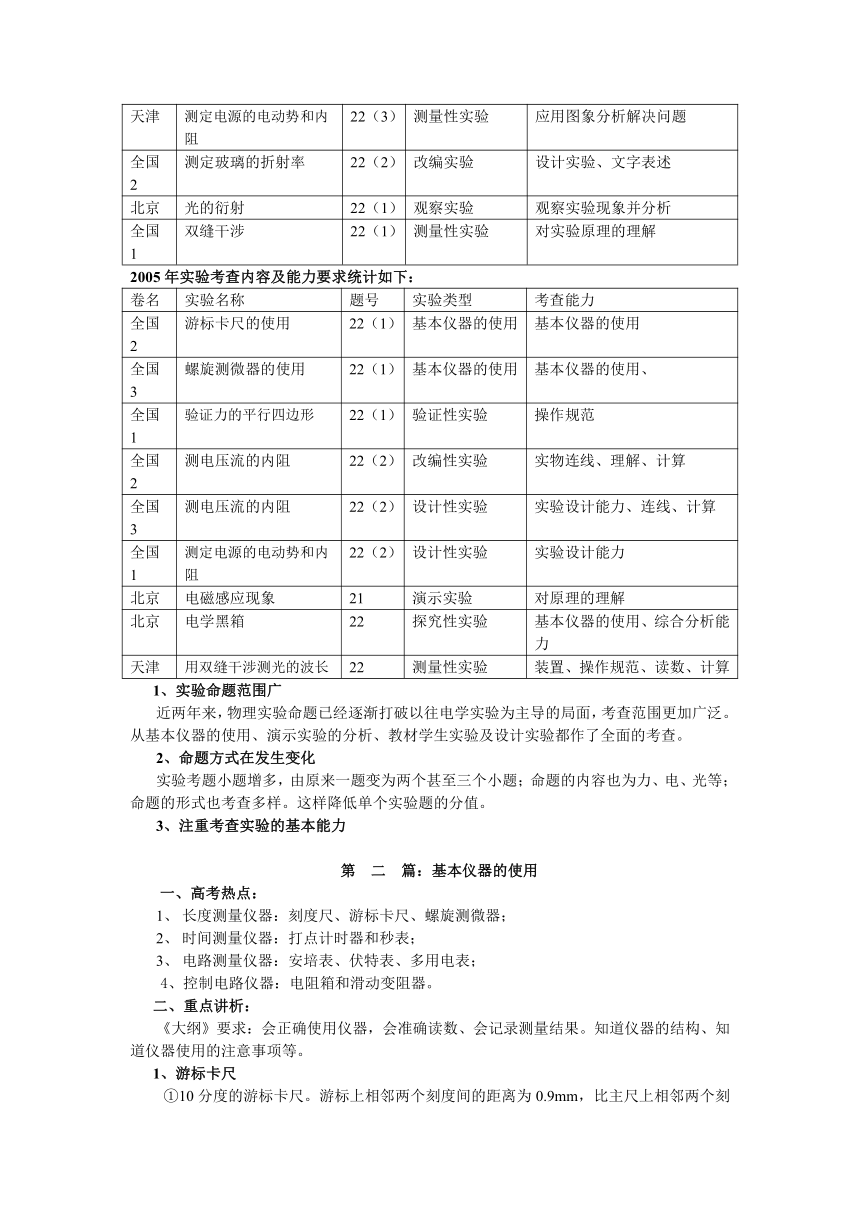

2005年实验考查内容及能力要求统计如下：
卷名 实验名称 题号 实验类型 考查能力
全国2 游标卡尺的使用 22（1） 基本仪器的使用 基本仪器的使用
全国3 螺旋测微器的使用 22（1） 基本仪器的使用 基本仪器的使用、
全国1 验证力的平行四边形 22（1） 验证性实验 操作规范
全国2 测电压流的内阻 22（2） 改编性实验 实物连线、理解、计算
全国3 测电压流的内阻 22（2） 设计性实验 实验设计能力、连线、计算
全国1 测定电源的电动势和内阻 22（2） 设计性实验 实验设计能力
北京 电磁感应现象 21 演示实验 对原理的理解
北京 电学黑箱 22 探究性实验 基本仪器的使用、综合分析能力
天津 用双缝干涉测光的波长 22 测量性实验 装置、操作规范、读数、计算
1、实验命题范围广
近两年来，物理实验命题已经逐渐打破以往电学实验为主导的局面，考查范围更加广泛。从基本仪器的使用、演示实验的分析、教材学生实验及设计实验都作了全面的考查。
2、命题方式在发生变化
实验考题小题增多，由原来一题变为两个甚至三个小题；命题的内容也为力、电、光等；命题的形式也考查多样。这样降低单个实验题的分值。
3、注重考查实验的基本能力
第 二 篇：基本仪器的使用
一、高考热点：
1、 长度测量仪器：刻度尺、游标卡尺、螺旋测微器；
2、 时间测量仪器：打点计时器和秒表；
3、 电路测量仪器：安培表、伏特表、多用电表；
4、控制电路仪器：电阻箱和滑动变阻器。
二、重点讲析：
《大纲》要求：会正确使用仪器，会准确读数、会记录测量结果。知道仪器的结构、知道仪器使用的注意事项等。

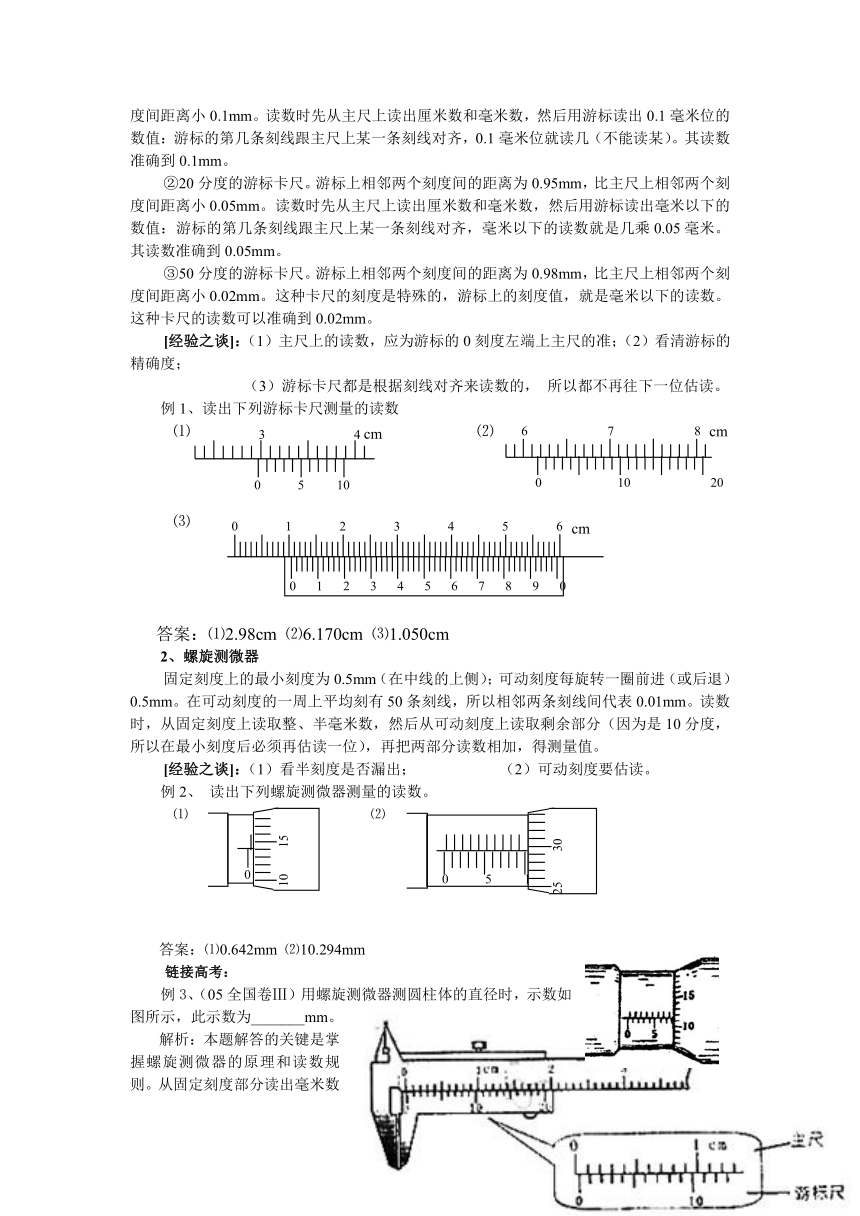

1、游标卡尺
①10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）。其读数准确到0.1mm。
②20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。
③50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。这种卡尺的读数可以准确到0.02mm。
[经验之谈]：（1）主尺上的读数，应为游标的0刻度左端上主尺的准；（2）看清游标的精确度；
（3）游标卡尺都是根据刻线对齐来读数的， 所以都不再往下一位估读。
例1、读出下列游标卡尺测量的读数
⑴ ⑵
⑶
答案：⑴2.98cm ⑵6.170cm ⑶1.050cm
2、螺旋测微器
固定刻度上的最小刻度为0.5mm（在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm。在可动刻度的一周上平均刻有50条刻线，所以相邻两条刻线间代表0.01mm。读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后必须再估读一位），再把两部分读数相加，得测量值。
[经验之谈]：（1）看半刻度是否漏出； （2）可动刻度要估读。
例2、 读出下列螺旋测微器测量的读数。
⑴ ⑵
答案：⑴0.642mm ⑵10.294mm
链接高考：
例3、（05全国卷Ⅲ）用螺旋测微器测圆柱体的直径时，示数如图所示，此示数为_______mm。
解析：本题解答的关键是掌握螺旋测微器的原理和读数规则。从固定刻度部分读出毫米数和半毫米数，读数为8mm；再从可动刻度上读出小数部分，一定要估读，为0.116，将两部分相加为8.116mm.（在8.116± 0 . 002 范围内都给分）.
例4、（06北京）游标为20分度（测量值可准确到0.05 mm）的卡尺示数如图所示，两测脚间狭缝的宽度为__________mm.　　　　　
解析：解答游标卡尺的读数的关键是掌握游标卡尺的原理和读数规则。从主尺上读出整毫米数，读数为0mm；找到游标尺上与主尺对齐的格数，为3格，用游标为20分度的卡尺的精确度乘以格数为0.05mm×4=0.20mm；最后将二者相加，得测量结果为0.20mm

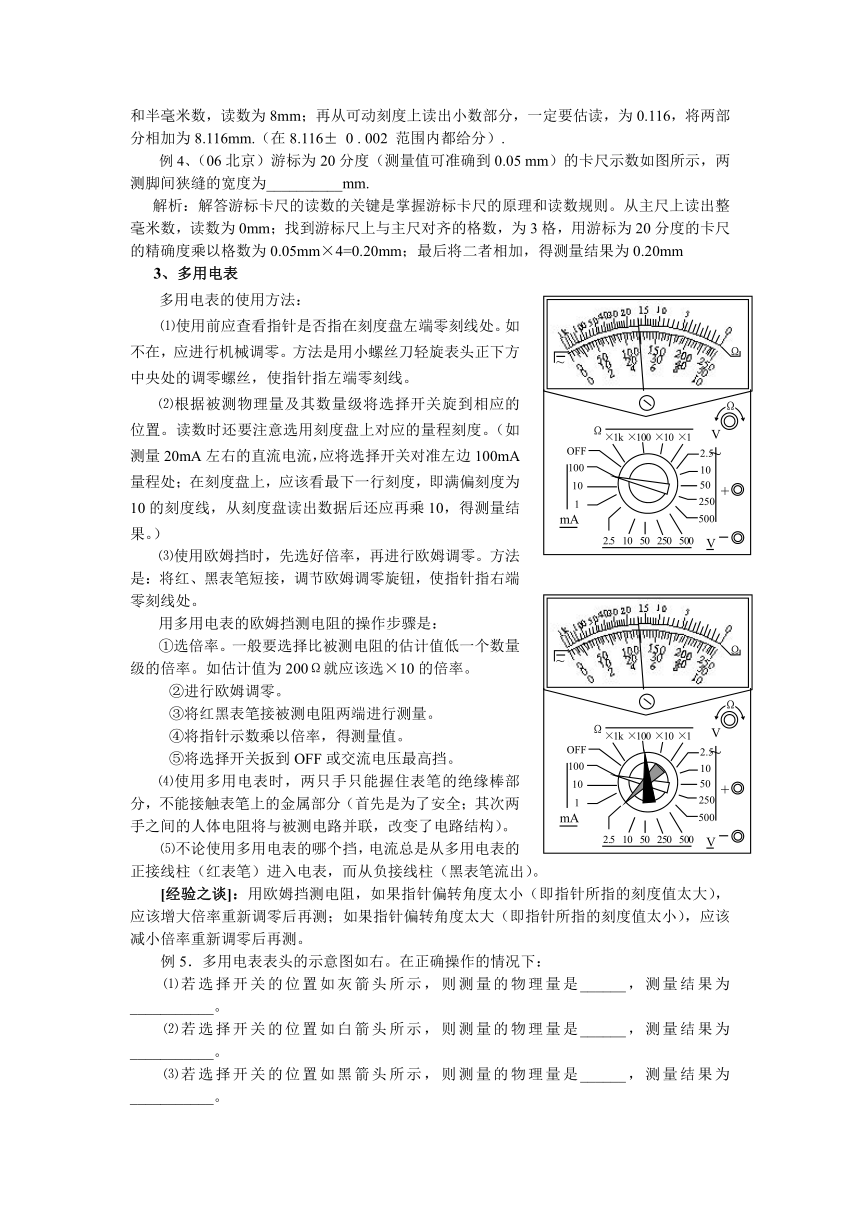

3、多用电表
多用电表的使用方法：
⑴使用前应查看指针是否指在刻度盘左端零刻线处。如不在，应进行机械调零。方法是用小螺丝刀轻旋表头正下方中央处的调零螺丝，使指针指左端零刻线。
⑵根据被测物理量及其数量级将选择开关旋到相应的位置。读数时还要注意选用刻度盘上对应的量程刻度。（如测量20mA左右的直流电流，应将选择开关对准左边100mA量程处；在刻度盘上，应该看最下一行刻度，即满偏刻度为10的刻度线，从刻度盘读出数据后还应再乘10，得测量结果。）
⑶使用欧姆挡时，先选好倍率，再进行欧姆调零。方法是：将红、黑表笔短接，调节欧姆调零旋钮，使指针指右端零刻线处。
用多用电表的欧姆挡测电阻的操作步骤是：
①选倍率。一般要选择比被测电阻的估计值低一个数量级的倍率。如估计值为200Ω就应该选×10的倍率。
②进行欧姆调零。
③将红黑表笔接被测电阻两端进行测量。
④将指针示数乘以倍率，得测量值。
⑤将选择开关扳到OFF或交流电压最高挡。
⑷使用多用电表时，两只手只能握住表笔的绝缘棒部分，不能接触表笔上的金属部分（首先是为了安全；其次两手之间的人体电阻将与被测电路并联，改变了电路结构）。
⑸不论使用多用电表的哪个挡，电流总是从多用电表的正接线柱（红表笔）进入电表，而从负接线柱（黑表笔流出）。
[经验之谈]：用欧姆挡测电阻，如果指针偏转角度太小（即指针所指的刻度值太大），应该增大倍率重新调零后再测；如果指针偏转角度太大（即指针所指的刻度值太小），应该减小倍率重新调零后再测。
例5．多用电表表头的示意图如右。在正确操作的情况下：
⑴若选择开关的位置如灰箭头所示，则测量的物理量是______，测量结果为___________。
⑵若选择开关的位置如白箭头所示，则测量的物理量是______，测量结果为___________。
⑶若选择开关的位置如黑箭头所示，则测量的物理量是______，测量结果为___________。
⑷若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________，_________，_________。
⑸全部测量结束后，应将选择开关拨到______或者_______。
⑹无论用多用电表进行何种测量（限于直流），电流都应该从色_____表笔经______插孔流入电表。
答案：⑴直流电压，1.24V。⑵直流电流，49mA。⑶电阻，17kΩ。⑷该用×1kΩ倍率，重新调零，将红黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值。⑸OFF，交流电压500V档位置。⑹红，正。
4、安培表和伏特表
例6、右图是电压表的刻度盘。若当时使用的是该表的0-3V量程，那么电压表读数为多少？若当时使用的是该表的0-15V量程，那么电压表度数又为多少？
解析：0-3V量程最小刻度是0.1V，是10分度的，因此要向下估读一位，读1.15V（由于最后一位是估读的，有偶然误差，读成1.14V-1.16V之间都算正确）。0-15V量程最小刻度为0.5V，不是10分度的，因此只要求读到0.1V这一位，所以读5.7V（5.6V-5.8V之间都算正确）。
练习：读出下列电表的测量值．
⑴ ⑵
接0~3V量程时读数为_______V． 接0~3A量程时读数为_______A．
接0~15V量程时读数为______V． 接0~0.6A量程时读数 A．
答案： 2.16V 10.5V 0.79A 0.16A
第 三 篇：基本实验方法
一、高考热点：
实验原理的设计方法：控制变量法、等效替代法、理想化方法、留迹法、模拟法、放大法；
实验误差的控制方法：多次测量法、累积法；
实验数据的测量方法：直接和间接测量；
实验数据的处理方法：直接比较法、平均值法、列表法、图象法。
2、 实验题型分析
1、 实验步骤
实验必须按照一定的步骤或程序进行，才能达到预期的效果和实现预期的目的。因此，在实验前，必须正确、科学、合理地安排实验步骤。解答这类问题的实验依据是实验要求和实验原理。
链接高考
例7（06全国卷Ⅰ）利用图中装置研究双缝干涉现象时，有下面几种说法：
A.将屏移近双缝，干涉条纹间距变窄
B.将滤光片由蓝色的换成红色的，干涉条纹间距变宽
C.将单缝向双缝移动一小段距离后，干涉条纹间距变宽
D.换一个两缝之间距离较大的双缝，干涉条纹间距变窄
E.去掉滤光片后，干涉现象消失
其中正确的是：_______________。
解析：考查学生实验实验装置及操作获得的实验现象。在本实验中，光的双缝干涉现象中条纹宽度，分析得：（ABD）.
2、电路的连接
实验连线是一类考查学生实验技能和操作能力较为有效的题型。连线时一定要按照电路图。
注意：①连线时把导线接在接线柱上；
②电表的正负接，从电表的正接流入，从负接流出；
③滑动变阻器应处于有效的控制状态。
链接高考：
例8（05全国Ⅱ）利用图1所示的电路测量电流表mA的内阻RA。图中R1、R2为电阻，K1、K2为电键，B是电源（内阻可忽略）。
根据图1所给出的电路原理图，在图2的实物图上连线。
答案：电路见图
3、仪器的选择
器材选择的原则：
1．准确性原则：选用电表量程应可能减小测量值的相对误差，电压表、电流表在使用时尽可能使指针接近满量程，若指针偏转不到满偏角度的１/3，读数误差较大。
2．安全性原则：通过电源，电表，滑动变阻器，用电器的电流不能超过其允许的最大电流。
3．便于操作原则：选择控制电路时，既要考虑供电电压的变化范围是否满足实验要求，又要注意便于操作。
链接高考：
例9（06北京）某同学用图2所示电路，测绘标有“3.8V ，0.3A”的小灯泡的灯丝电阻随电压变化图象。
除了导线和开关外，有以下一些器材可供选择：
电流表：A1（量程100mA，内阻约2）； A2（量程0.6A，内阻约0.3）；
电压表：V1（量程5V，内阻约5k）； V2（量程15V，内阻约15k）；
滑动变阻器：（阻值范围0-10） （阻值范围0-2k）
电源：（电动势为1.5kV，内阻约为0.2）； （电动势为4kV，内阻约为0.04）。
为了调节方便，测量准确，实验中应选用电流表 ，电压表 ，滑动变阻器 ，电源 。（填器材的符号）。
答案：A2 V1 R1 E2
4、实验电路选择
（1）测量电路——电流表内外接法选取
①电路的对比
连接方式 误差来源 测量值与真实值关系 适用范围
外接法 电压表分流 电流表的读数大于流过待测的电流，故：R测内接法 电流表分压 电压表读数大于待测电阻两端的电压，故：R测②判断方法
a、直接比较法：当待测电阻Rx较小且远小于电压表内阻Rv时，应选用外接法；当待测电阻Rx较大且远大于电流表内阻RA时，应选用内接法。
b、临界值法：当待测电阻Rx<时，视Rx为小电阻，应选用外接法；当Rx>时，视Rx为大电阻，应选用内接法；当Rx＝时，两种接法均可。
（2）控制电路——滑动变阻器分压式、限流于接法选取
①电路的对比
调节范围 限流式电路 分压式电路
电压调节范围 ０→U
电流调节范围 ０→
　说明：U为电源端电压，R为滑动变阻器最大电阻，Rx为待测电阻阻值。
②判断方法
a负载电阻Rx远大于滑动变阻器总电阻R，须用分压式接法，此时若采用限流式接法对电路基本起不到调节作用。
b要求负载上电压或电流变化范围大，且从零开始连续可调，须用分压式接法。
c采用限流电路时，电路中的最小电流（电压）仍超过电流表的量程或超过用电器的额定电流（电压）时，应采用变阻器的分压式接法。
d负载电阻的阻值Rx小于滑动变阻器的总电阻R或相差不大，并且电压表、电流表示数变化不要求从零开始起调，可用限流式接法。
e两种电路均可使用时应优先用限流式接法，因为限流式接法总功率较小。
链接高考：
例10（03上海）图1为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I—U关系曲线图。
（1）为了通过测量得到图1所示I—U关系的完整曲线，在图2 图3两个电路中应选择的是图 ；
简要说明理由： 。
（电源电动势为9V，内阻不计，滑线变阻器的阻值为0－100Ω）。
（2）在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I—U关系曲线可知，热敏电阻两端的电压为 V；电阻R2的阻值为____________Ω。
答案：（1）2；图2电路电压可从0V调到所需电压，调节范围较大。（或图3电路不能测得0V附近的数据）
（2）5.2；111.8（111.6－112.0均可）
5、实验数据处理
处理实验数据是中学实验的一个重要环节。通过对实验数据的处理和分析，可以得到物理量之间的内在规律。在考试中对用表格法、图象法、平均值法、描迹法等数据处理方法都有较高的要求和体现。
《大纲》要求：能独立完成"知识内容表"中所列的实验，会记录、处理实验数据，并得出结论。在中学阶段，实验数据的处理常用计算法和图象法。
链接高考：
例11、（06重庆）某同学用图所示装置测量重力加速度g,所用交流电频率为50 Hz．在所选纸带上取某点为0号计数点，然后每3个点取一个计数点，所以测量数据及其标记符号如图所示．
该同学用两种方法处理数据（T为相邻两计数点的时间间隔）：
方法A：由……，取平均值g=8.667 m/s2；
方法B：由取平均值g=8.673 m/s2．
从数据处理方法看，在S1、S2、S3、S4、S5、S6中，对实验结果起作用的，方法A中有__________；方法B中有__________．因此，选择方法___________（A或B）更合理，这样可以减少实验的__________（系统或偶然）误差．本实验误差的主要来源有____________（试举出两条）．
解析：按方法A：……，，求平均值：，所以只用到了： S1、S6．
按方法B计算加速度，为了减少误差，常常用逐差法： ，所以只用到了：S1, S2, S3, S4, S5, S6．因此选择B更合理，这样可以减少实验的偶然误差．阻力（空气阻力，振针的阻力，限位孔的阻力，复写纸的阻力等），交流电频率波动，长度测量，数据处理方法等．
例11（06天津）某研究性学习小组利用右图所示电路测量电池组的电动势E和内阻r。根据实验数据绘出如下图所示的R～1/I图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝ V，r＝ Ω。
解析：由题中的电路图，可以表示：当某时刻电阻箱的读数为R时，安培表读数为I。则有： 。当时r=-R=-（-0.9）=0.9Ω；直线的斜率为电源的电动势，计算图中直线的斜率为2.9，所以电源的电动势为2.9V。
同型题:（05江苏）某同学用如图所示装置做探究弹力和弹簧伸长关系的实验．他先测出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并逐个增加砝码，测出指针所指的标尺刻度，所得数据列表如下：（重力加速度g=9．8m／s2）
（1）根据所测数据，在答题卡的坐标纸上作出弹簧指针所指的标尺刻度x与砝码质量m的关系曲线．
（2）根据所测得的数据和关系曲线可以判断，在 范围内弹力大小与弹簧伸长关系满足胡克定律．这种规格弹簧的劲度系数为 N／m.
答案：（1）这是一个用表格法处理实验数据的问题，利用有关数据作出弹簧指针所指的标尺刻度x与砝码质量m的关系曲线．如图所示。
（2）从图中可以看出，在0-4.9N范围内弹力大小与弹簧伸长关系满足胡克定律，显然在N范围内的这段图线的斜率即为这种规格弹簧的劲度系数，所以大小为25.0N/m.
6、实验误差的分析
（1）误差是指测量值与真实值的差异。
（2）误差可分：
①系统误差的特点是在多次重复同一实验时，误差总是同样地偏大或偏小。
②偶然误差总是有时偏大，有时偏小，并且偏大和偏小的机会相同。减小偶然误差的方法，可以多进行几次测量，求出几次测量的数值的平均值。这个平均值比某一次测得的数值更接近于真实值。
（3）百分误差：真实值与测量值之差的绝对值与真实值之比：%。
链接高考：
例12（06天津）用半径相同的两小球A、B的碰撞验证动量守恒定律，实验装置示意如图，斜槽与水平槽圆滑连接。实验时先不放B球，使A球从斜槽上某一固定点 C由静止滚下，落到位于水平地面的记录纸上留下痕迹。再把B求静置于水平槽前端边缘处，让 A球仍从 C处由静止滚下，A球和 B球碰撞后分别落在记录纸上留下各自的痕迹。记录纸上的 O点是垂直所指的位置，若测得各落点痕迹到 O点的距离：OM=2.68cm，OP=8.62cm，ON=11.50cm，并知 A、B两球的质量比为 2：1，则未放 B球时 A球落地点是记录纸上的__ __ 点，系统碰撞前总动量 P与碰撞后总动量的百分误差＝　　　　　　％（结果保留一位有效数字）。
答案：M、N分别是碰后两球的落点的位置，P点是未发生碰撞时A球落点的位置；2 。
7、实验原理迁移
《大纲》要求：能理解实验原理和方法，能控制实验条件，能灵活地运用已学过的物理理论、实验方法和实验仪器去处理问题。
这就要求学生能将学过的物理知识应用到实验中，能够理解改编类实验的原理，在需要时能根据给出的仪器设计实验。这是考查的重点。
链接高考：
例13、（06年全国卷Ⅱ）一块玻璃砖用两个相互平行的表面，其中一个表面是镀银的（光线不能通过表面）。现要测定此玻璃的析射率。给定的器材还有：白纸、铅笔、大头针4枚（P1、P2、P3、P4）、带有刻度的直角三角板、量角器。实验时，先将玻璃砖放到白纸上，使上述两个相互平行的表面与纸面垂直。在纸上画出直线aa’和bb’，aa’表示镀银的玻璃表面，bb’表示另一表面，如图所示。然后，在白纸上竖直插上两枚大头针P1、P2（位置如图）。用P1、P2的连线表示入射光线。
（1）为了测量折射率，应如何正确使用大头针P3、P4？
（2）试在题图中标出P3、P4的位置。然后，移去玻璃砖与大头针。试在题图中通过作图的方法标出光线从空气到玻璃中的入射角θ1与折射角θ2．简要写出作图步骤。 ．
（3）写出θ1、θ2表示的折射率公式为n＝ ．
解析：本实验是根据教材《测定玻璃的折射率》实验改编的，它考查考生实验对实验原理的理解及迁移能力。认真读题，比较本题与教材中的不同。
答案：ⅰ．在bb′一侧观察P1、P2（经bb′折射，aa′反射，再经bb′折射后）的像，在适当的位置插上P3，使得P3与P1、P2的像在一条直线上，即让P3挡住P1、P2的像；再插上P4，让它挡住P2（或P1）的像和P3。P3、P4的位置如图。
ⅱ．①过P1、P2作直线与bb′交于O；
②过P3、P4作直线与bb′交于O′；
③利用刻度尺找到OO′的中点M；
④过O点作bb′的垂线CD，过M点作bb′的垂线与aa′相交与N，如图所示，连接ON；
⑤∠P1OD＝θ1，∠CON＝θ2。
ⅲ．。
8、实验方案的设计。
根据实验目的，控制实验条件，能灵活地运用已学过的物理原理、实验方法和实验仪器去处理问题，设计实验方案。也是高考实验题的主要试题。
例14、（05全国Ⅲ）利用图中给定的器材测量电压表V的内阻Rv。图中B 为电源（内阻可忽略不计）, R为电阻箱，K为电键。
1 将图中实物连接为测量所用的电路。
② 写出实验中必须记录的数据（用符号表示）, 并指出各符号的意义：______________________________
③ 用② 中记录的数据表示RV的公式为
RV =________。
分析与解：应用题中的已知器材：电阻箱、电源，设计电路来测伏特表的内阻。
方法1、① 连线如图所示。
②R1、R2,它们是电阻箱的两次读数；U1、U2,它们是相应的电压表的两次读数。
有：E =U1+U1R1/RV，E =U2+U2R2/RV 解得：
③R V =
方法2、① 连线同方法1。
②闭合K，调节R，使伏特表读数为满偏，此时R的读数为R1，再调节R，使伏特表读数为半偏，此时R的读数为R2。
有：E =U+UR1/RV E =U/2+UR2/2RV 解得：
3 R V =R1-2R2
注：按此方法，必须要求伏特表的量程小于电源电动势。
方法3、① 连线同方法1。
②闭合K，调节R，使R的读数为0，伏特表的读数为U1，再调节R，使伏特表读数为U2，此时R的读数为R1。
有：E =U1 E =U2+U2R1/RV 解得：
③R V =U2R1/（U1-U2）。
注：按此方法，必须要求伏特表的量程大于或等于电源电动势。
方法4、① 连线如图所示。
②调节R为某值，闭合K，伏特表的读数为U1；断开K，伏特表读数为U2，此时R的读数为R1。
有：E =U1 E =U2+U2R1/RV 解得：
③R V =U2R1/（U1-U2）。
注：按此方法，必须要求伏特表的量程大于或等于电源电动势。
第 四 篇：拓展篇
高考实验题并不局限于教材中的学生实验，而是在教材实验的基础上，有所变化，有所创新。注重考查学生的实验迁移能力和创新能力。这类题要求学生面对新问题（或变形题）能熟练应用实验知识，实验的基本技能和基本的实验方法，灵活的解答。平时必须对教材中或考试大纲要求的实验熟练的掌握。
链接高考：
例15（06四川）请你从下列器材中选用所需器材，再设计一个实验，粗略测出重力加速度g，并参照示例填写下表（示例的方法不能再用）。
A.天平；B.刻度尺；C.弹簧秤；D.电磁打点计时器；E.带夹子的重锤；
F.纸带；G.导线若干；H.铁架台；I.低压交流电源；J.低压直流电源；
K.小车；L.螺旋测微器；M.斜面（高度可调，粗糙程度均匀）。
所选器材（只填器材序号） 简述实验方法（不要求写出具体步骤）
示例 B、D、E、F、G、H、I 安装仪器，接通电源，让纸带随重锤竖直下落。用刻度尺测出所需数据，处理数据，得出结果。
实验设计
解析：测重力加速度有许多方法，就是应用平时在习题中所见到求解重力加速度的方法。但必须应用题中已知的实验器材。所以本实验既有开放性，又有实验的约束性。
所选器材 简述实验方法
实验设计（方法1） A、C、E 用弹簧秤称出带夹子重锤的重力大小G,再用天平测出其质量m,则g=G/m。
实验设计（方法2） B、D、F、G、I、K、M 安装仪器，接通电源，让纸带随小车一起沿斜面下滑。用刻度尺测出所需数据。改变斜面高度再测一次。利用两次数据，由牛顿第二定律算出结果。
第 五 篇：演示实验
演示实验是通过形象的物理演示实验过程，激发学生的兴趣，培养学生敏锐的观察力。要求学生掌握教材上每个演示实验的实验装置、实验操作、实验现象、由实验现象得到的结论。
例16（05北京）现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如下图连接，在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转。由此可以判断（ ）
A.线圈A向上移动或滑动变阻器滑动端P向右加速滑动，都能引起电流计指针向左偏转
B.线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
C.滑动变阻器的滑动端P匀速向左或匀速向右滑动，都能使电流计指针静止在中央
D.因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向
解析：定性考查电磁感应现象。有题中的实验：当他将滑线变阻器的滑动端P向左加速滑动时，通过A线圈的电流减小，使得穿过B线圈的磁通量减少，从而使电流计指针就向右偏转。在题设各选项中如果是使穿过B中的磁通量减少，电流计指针就向右偏转；如果是使穿过B中的磁通量增加，则电流计指针就向左偏转。所以答案选B.
例17（06全国Ⅰ）一砝码和一轻弹簧构成弹簧振子，图1所示的装置可用于研究该弹簧振子的受迫振动。匀速转动把手时，曲杆给弹簧振子以驱动力，使振子做受迫振动。把手匀速转动的周期就是驱动力的周期，改变把手匀速转动的速度就可以改变驱动力的周期。若保持把手不动，给砝码一向下的初速度，砝码便做简谐运动，振动图线如图2所示。当把手以某一速度匀速转动，受迫振动达到稳定时，砝码的振动图线如图3所示。若用T0表示弹簧振子的固有周期，T表示驱动力的周期，Y表示受迫振动达到稳定后砝码振动的振幅，则
A.由图线可知T0=4s
B.由图线可知T0=8s
C.当T在4s附近时，Y显著增大；当T比4s小得多或大得多时，Y很小
D.当T在8s附近时，Y显著增大；当T比8s小得多或大得多时，Y很小
解析：考查。将受迫振动演示实验与振动图象联系起来，讨论问题.当驱动力的周期与物体的固有周期接近时，物体的振幅达到最大.所以答案选（AC）.
研究匀速直线运动
探究弹力和弹簧伸长的关系
研究平抛物体的运动
用描述法画出电场中平面上的等势线
研究性实验
描绘小电珠的伏安特性曲线
用多用电表探索黑箱内的电学元件
把电流表改装为电压表
传感器的简单应用
基本仪器：刻度尺、游标卡尺、螺旋测微器、天平、秒表、电火花计时器或电磁打点计点器、电流表、电压表、多用电表、滑动变阻器、电阻箱、示波器、弹簧测力计、温度表等
演示实验
用单摆测定重力加速度
用油膜法估测分子的大小
测定金属的电阻率
用双缝干涉测光的波长
测量性实验
测定玻璃的折射率
测定电源的电动势和内阻
验证力的平行四边形定则
验证动量守恒定律
验证机械能守恒定律
验证性实验
