高考物理专题复习电路化简课件[下学期]

课件13张PPT。电路化简汪作斌一、化简原则

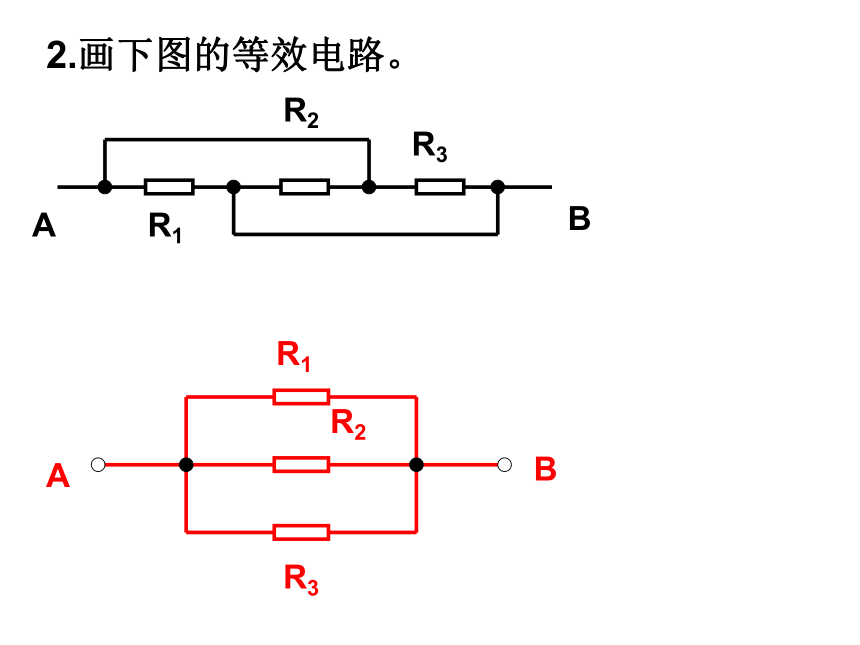

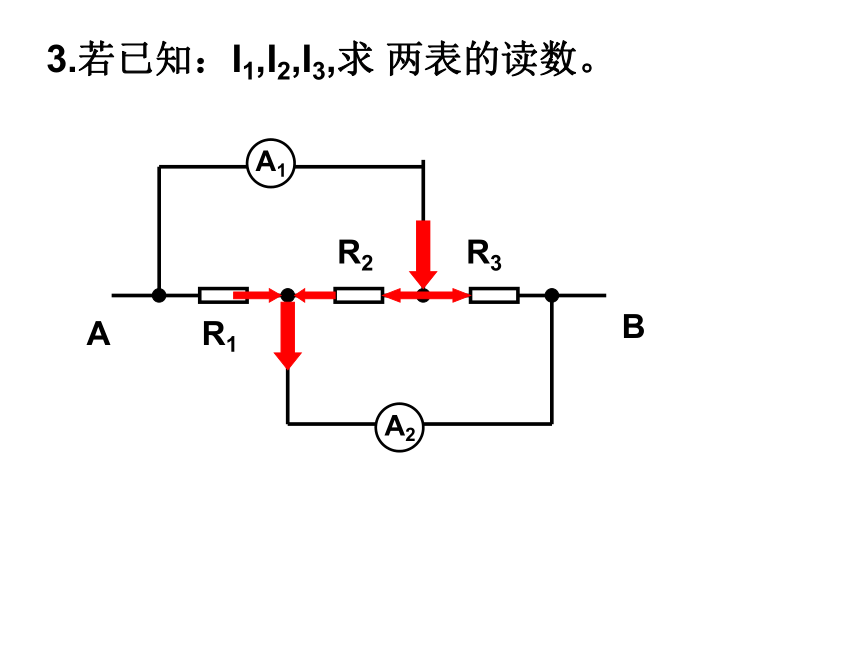

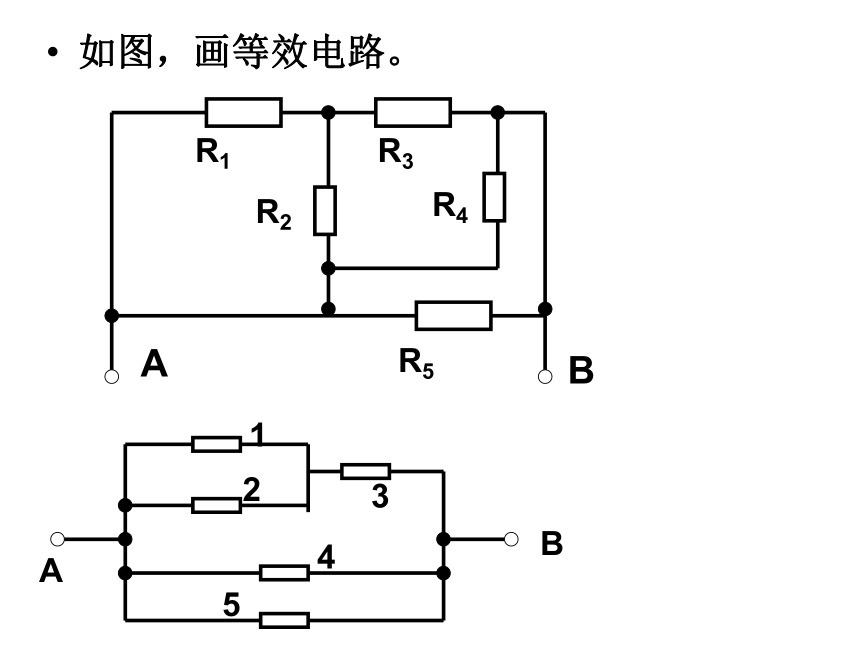

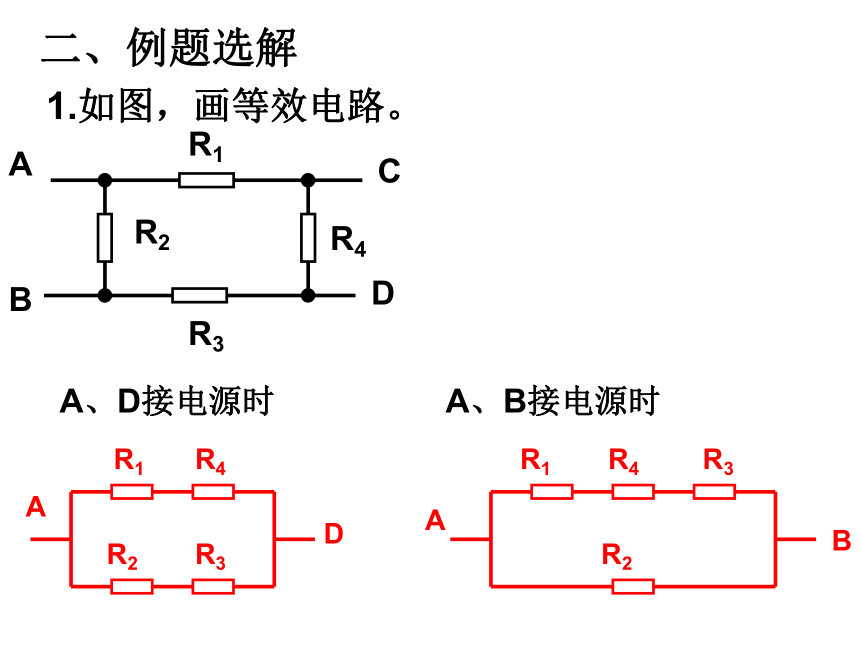

1理想导线可任意长短2无电流支路可去掉3等电势点可合并4摘表：理想电压表可看成断路，理想电流表可看成短路，电流稳定后，电容器可看成断开。5判断电阻串、并联关系，两个电阻并联后可看成一个整体。6支路法：假想高低电势点，电流从高电势点流入，从低电势点流出，看经过哪些支路。二、例题选解1.如图，画等效电路。A、D接电源时A、B接电源时如图，画等效电路。ABBA123452.画下图的等效电路。R1R2R3AB3.若已知：I1,I2,I3,求 两表的读数。ABR1R2R3A1A24.若已知：UAB=U,R=R1=R2=R3,求 两表的读数。电流表读数：U/I电压表读数：U5.画右图的等效电路。AB134567891027.画下图的等效电路。R1断开时：闭合时：求：φA, φB的大小关系。 结论：相等若在间连一根导线呢？ 或接一个电阻呢？结论：无电流.画下图的等效电路。
