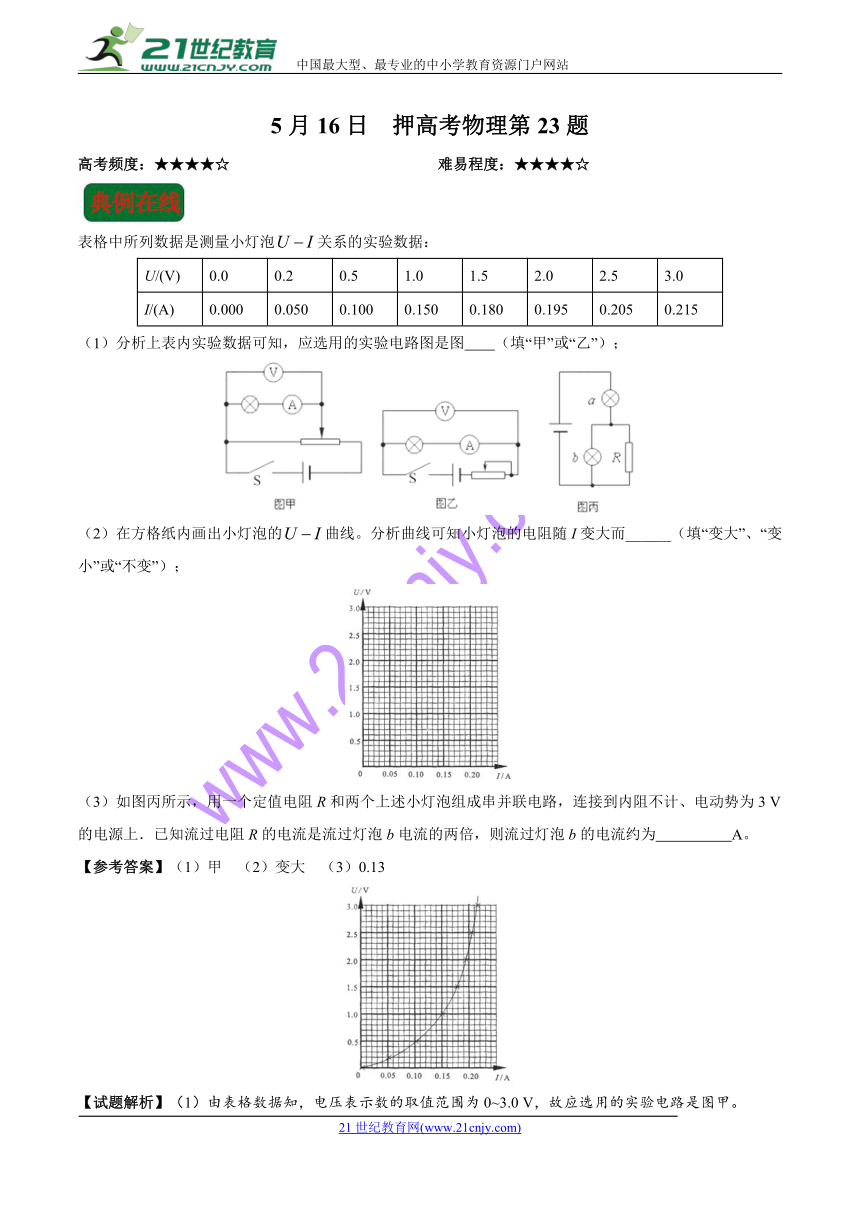

5月16日 押高考物理第23题
高考频度：★★★★☆
难易程度：★★★★☆
表格中所列数据是测量小灯泡关系的实验数据：
U/(V)
0.0
0.2
0.5
1.0
1.5
2.0
2.5
3.0
I/(A)
0.000
0.050
0.100
0.150
0.180
0.195
0.205
0.215
（1）分析上表内实验数据可知，应选用的实验电路图是图 （填“甲”或“乙”）；
（2）在方格纸内画出小灯泡的曲线。分析曲线可知小灯泡的电阻随I变大而______（填“变大”、“变小”或“不变”）；www.21-cn-jy.com
（3）如图丙所示，用一个定值电阻R和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为3 V的电源上．已知流过电阻R的电流是流过灯泡b电流的两倍，则流过灯泡b的电流约为 A。
【参考答案】（1）甲 （2）变大 （3）0.13
【试题解析】（1）由表格数据知，电压表示数的取值范围为0~3.0 V，故应选用的实验电路是图甲。
（2）小灯泡的曲线如图。由知曲线各点的切线的斜率为小灯泡的电阻，则可知小灯泡的电阻随I变大而变大。2·1·c·n·j·y
（3）由并联电路的电流分配特点①，由串联电路的电压特点3 V②，由①②知，0.75 V。结合小灯泡曲线知流过b灯泡的电流为0.13 A。2-1-c-n-j-y

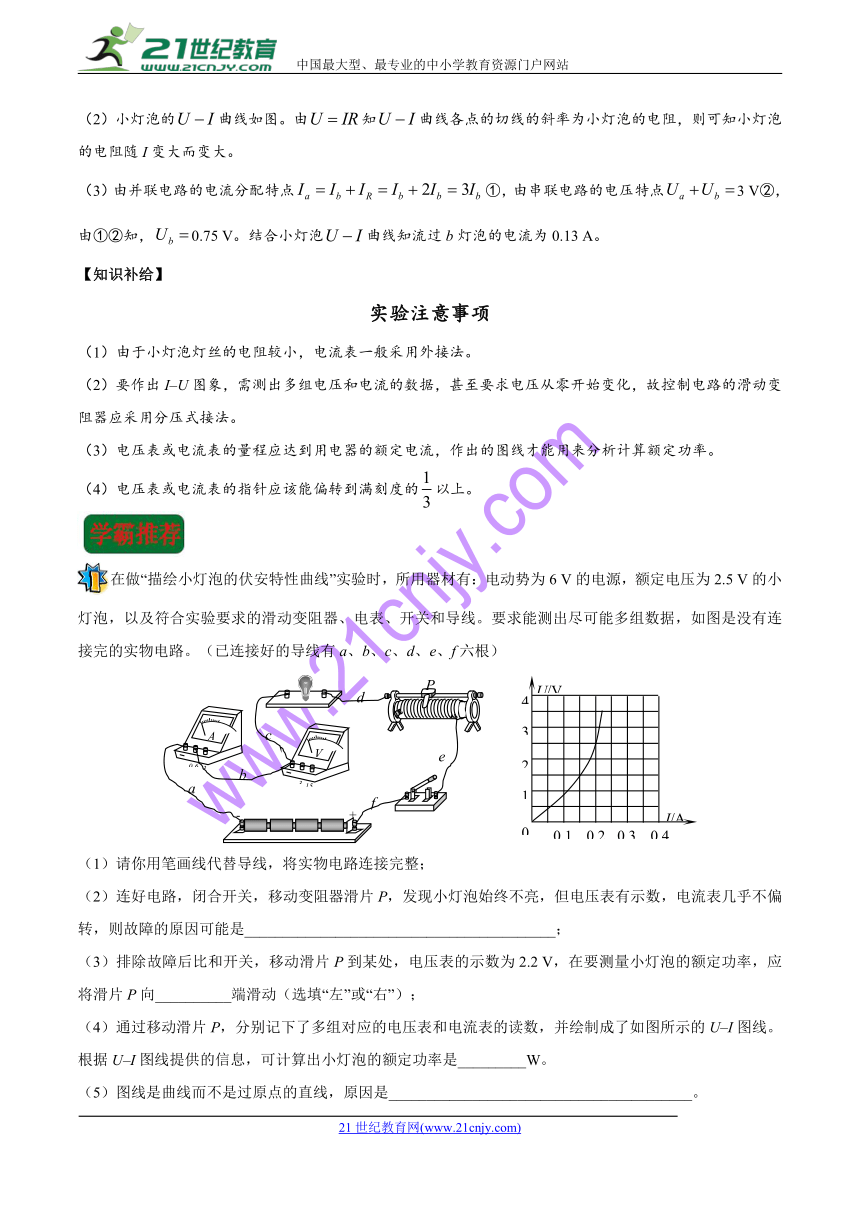

【知识补给】
实验注意事项
（1）由于小灯泡灯丝的电阻较小，电流表一般采用外接法。
（2）要作出I–U图象，需测出多组电压和电流的数据，甚至要求电压从零开始变化，故控制电路的滑动变阻器应采用分压式接法。【版权所有：21教育】
（3）电压表或电流表的量程应达到用电器的额定电流，作出的图线才能用来分析计算额定功率。
（4）电压表或电流表的指针应该能偏转到满刻度的以上。
在做“描绘小灯泡的伏安特性曲线”实验时，所用器材有：电动势为6 V的电源，额定电压为2.5 V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。要求能测出尽可能多组数据，如图是没有连接完的实物电路。（已连接好的导线有a、b、c、d、e、f六根）21*cnjy*com
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）连好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表几乎不偏转，则故障的原因可能是_________________________________________；
（3）排除故障后比和开关，移动滑片P到某处，电压表的示数为2.2 V，在要测量小灯泡的额定功率，应将滑片P向__________端滑动（选填“左”或“右”）；
（4）通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图所示的U–I图线。根据U–I图线提供的信息，可计算出小灯泡的额定功率是_________W。
（5）图线是曲线而不是过原点的直线，原因是________________________________________。

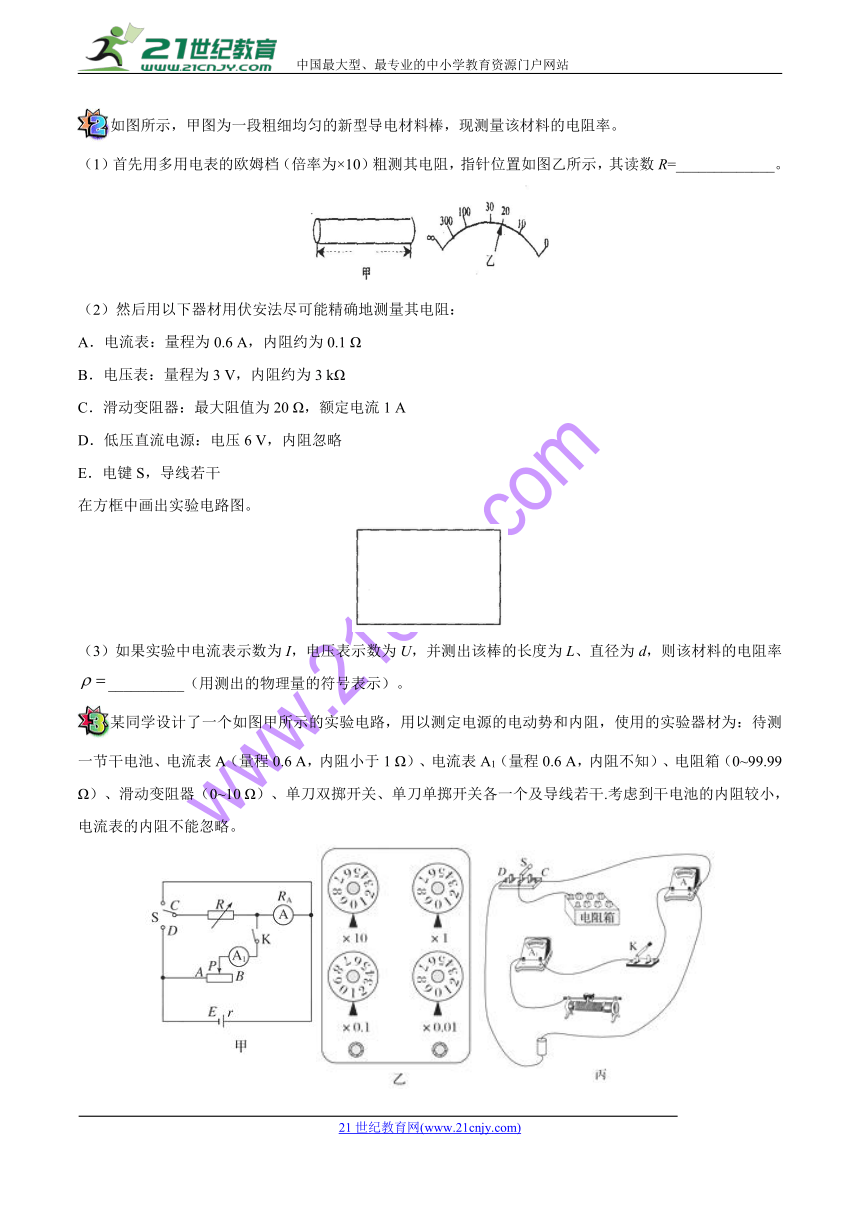

如图所示，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率。
（1）首先用多用电表的欧姆档（倍率为×10）粗测其电阻，指针位置如图乙所示，其读数R=_____________。
（2）然后用以下器材用伏安法尽可能精确地测量其电阻：
A．电流表：量程为0.6 A，内阻约为0.1 Ω
B．电压表：量程为3 V，内阻约为3 kΩ
C．滑动变阻器：最大阻值为20 Ω，额定电流1 A
D．低压直流电源：电压6 V，内阻忽略
E．电键S，导线若干
在方框中画出实验电路图。
（3）如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率__________（用测出的物理量的符号表示）。【出处：21教育名师】
某同学设计了一个如图甲所示的实验电路，用以测定电源的电动势和内阻，使用的实验器材为：待测一节干电池、电流表A（量程0.6 A，内阻小于1 Ω）、电流表A1（量程0.6 A，内阻不知）、电阻箱（0~99.99 Ω）、滑动变阻器（0~10 Ω）、单刀双掷开关、单刀单掷开关各一个及导线若干.考虑到干电池的内阻较小，电流表的内阻不能忽略。

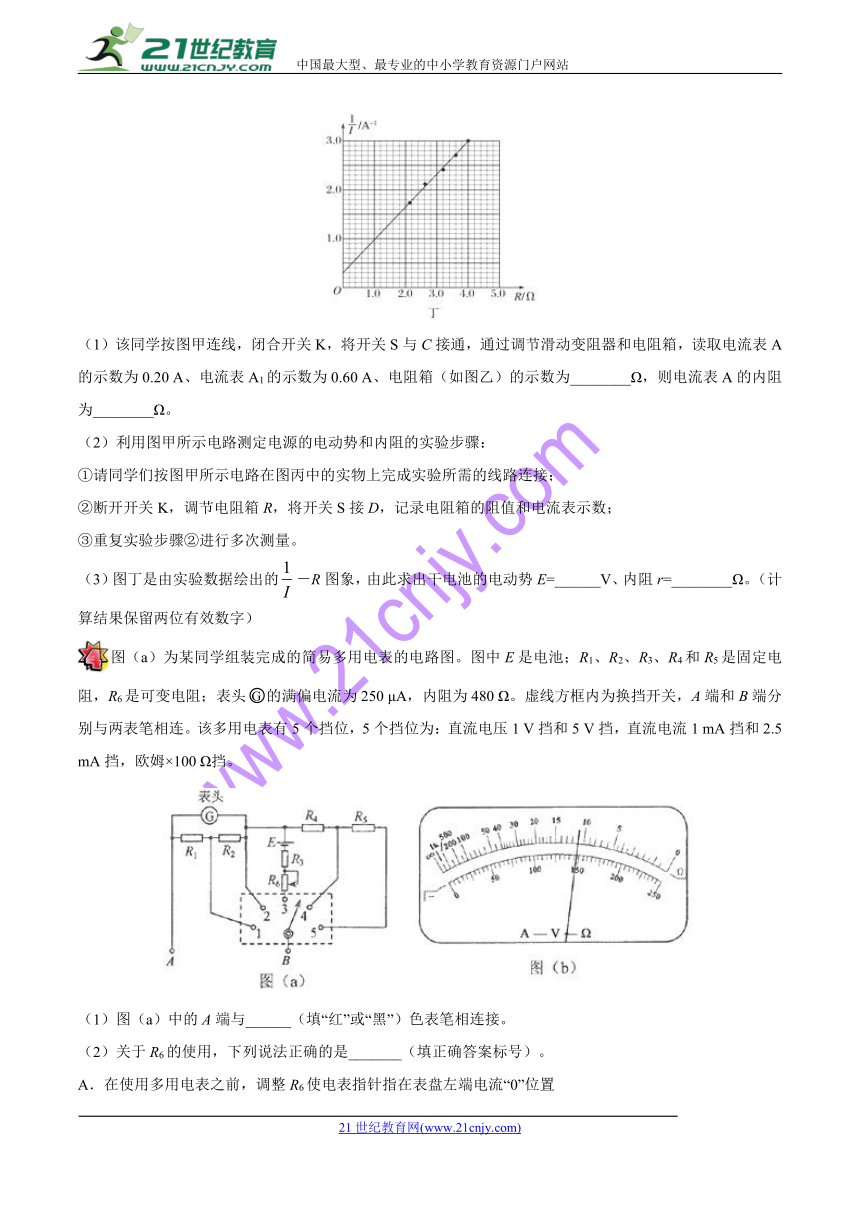

（1）该同学按图甲连线，闭合开关K，将开关S与C接通，通过调节滑动变阻器和电阻箱，读取电流表A的示数为0.20 A、电流表A1的示数为0.60 A、电阻箱（如图乙）的示数为________Ω，则电流表A的内阻为________Ω。
（2）利用图甲所示电路测定电源的电动势和内阻的实验步骤：
①请同学们按图甲所示电路在图丙中的实物上完成实验所需的线路连接；
②断开开关K，调节电阻箱R，将开关S接D，记录电阻箱的阻值和电流表示数；
③重复实验步骤②进行多次测量。
（3）图丁是由实验数据绘出的－R图象，由此求出干电池的电动势E=______V、内阻r=________Ω。（计算结果保留两位有效数字）21*cnjy*com
图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡。
（1）图（a）中的A端与______（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）根据题给条件可得R1+R2=______Ω，R4=_______Ω。
（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。（结果均保留3位有效数字）【来源：21·世纪·教育·网】
如图所示，某小组同学利用DIS实验装置研究支架上力的分解。A、B为两个相同的双向力传感器，该型号传感器在受到拉力时读数为正，受到压力时读数为负。A连接质量不计的细绳，可沿固定的板做圆弧形移动。B固定不动，通过光滑铰链连接长0.3 m的杆。将细绳连接在杆右端O点构成支架。保持杆在水平方向，按如下步骤操作：21·cn·jy·com
①测量绳子与水平杆的夹角∠AOB=θ
②对两个传感器进行调零
③用另一细绳在O点悬挂一个钩码，记录两个传感器的读数
④取下钩码，移动传感器A改变θ角
重复上述步骤，得到图示表格1。
（1）根据表格1，A传感器对应的是表中力 （选填“F1”或“F2”）。钩码质量为 kg（保留一位有效数字）。21教育网
（2）某次操作中，有同学使用相同器材实验，但将传感器调零后再接上支架，其后按①③④步骤重复实验，得到图示表格2，则表格空缺处数据应接近 。（保留三位有效数字，）
【参考答案】
（1）连线如图 （2）c段导线断路或灯泡损坏 （3）右 （4）0.5 （5）灯丝的电阻会随温度的升高而增大21cnjy.com
（1）描绘小灯泡的伏安特性曲线要求滑动变阻器使用分压式接法，这样能使小灯泡两端的电压从零开始逐
（4）从图中可读取电压为2.5 V时，电流示数为0.2 A，故额定功率为0.5 W。
（5）从伏安特性曲线可看出，电压升高时，小灯泡的功率增大，电压示数与电流示数的比值增大，故曲线表达了小灯泡的电阻随着温度升高而增大。21·世纪*教育网
（1）200 Ω （2）电路如图 （3）
（1）注意欧姆表的倍率，注意欧姆表不估读。
（2）设计电路图时应考虑两个方面：
①电流表内、外接：设导电材料棒的电阻为，由于，故为减小测量误差，应选用安培表内接法。
②滑动变阻器的接法：由于滑动变阻器的胆值（20 Ω）相对待测电阻的阻值（约200 Ω）较小，如果采用限流式接法，通过电阻的电流（或两端电压）调节范围很小，所以滑动变阻器应采用分压式接法。
（3）电阻，横截面积，由此三式可得。
（1）0.10 0.20 （2）如图所示 （3）1.5 0.25（0.24~0.25均可）【来源：21cnj*y.co*m】
（1）如图所示电阻箱的读数为0.10 Ω；根据串并联电路的规律可知，流过电阻箱的电流I=0.60–0.20=0.40 A；电压U=0.10×0.40=0.040 V，则电流表内阻。21教育名师原创作品
（2）根据原理图可得出对应的实物图，连线如图所示；
【名师点睛】本题考查测量电动势和内电阻的实验，要求能明确实验原理，掌握实物图的连接，并能正确根据图象分析数据求出电动势和内电阻。21世纪教育网版权所有
（1）黑 （2）B （3）160 880 （4）1.47 mA（或1.48 mA） 1 100 Ω 2.95 V
（1）与多用电表内电源正极相连的是黑表笔。
（2）R6是可变电阻，它的作用是欧姆表调零，使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置。
【名师点睛】会规范使用多用电表，能正确读出多用电表的示数，是解决本题的关键。在平时实验训练过程中要多加注意规范操作和器材的正确使用方法，多用电表的读数，重点是分清测量的物理量不同，读数方法不同。
（1）F1 0.05 kg （2）0.637（0.634到0.670均可）
（1）因绳子只能提供拉力，故A传感器对应的是表中力F1，对节点O受力分析有F1sin 30°=mg，解得m=0.05 kg。
（2）若将传感器调零后再接上支架，则应考虑支架的质量，设为m0，以B为转轴，则应有，解得F1=0.637 N。www-2-1-cnjy-com
高考频度：★★★★☆
难易程度：★★★★☆
表格中所列数据是测量小灯泡关系的实验数据：
U/(V)
0.0
0.2
0.5
1.0
1.5
2.0
2.5
3.0
I/(A)
0.000
0.050
0.100
0.150
0.180
0.195
0.205
0.215
（1）分析上表内实验数据可知，应选用的实验电路图是图 （填“甲”或“乙”）；
（2）在方格纸内画出小灯泡的曲线。分析曲线可知小灯泡的电阻随I变大而______（填“变大”、“变小”或“不变”）；www.21-cn-jy.com
（3）如图丙所示，用一个定值电阻R和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为3 V的电源上．已知流过电阻R的电流是流过灯泡b电流的两倍，则流过灯泡b的电流约为 A。
【参考答案】（1）甲 （2）变大 （3）0.13
【试题解析】（1）由表格数据知，电压表示数的取值范围为0~3.0 V，故应选用的实验电路是图甲。
（2）小灯泡的曲线如图。由知曲线各点的切线的斜率为小灯泡的电阻，则可知小灯泡的电阻随I变大而变大。2·1·c·n·j·y
（3）由并联电路的电流分配特点①，由串联电路的电压特点3 V②，由①②知，0.75 V。结合小灯泡曲线知流过b灯泡的电流为0.13 A。2-1-c-n-j-y
【知识补给】
实验注意事项
（1）由于小灯泡灯丝的电阻较小，电流表一般采用外接法。
（2）要作出I–U图象，需测出多组电压和电流的数据，甚至要求电压从零开始变化，故控制电路的滑动变阻器应采用分压式接法。【版权所有：21教育】
（3）电压表或电流表的量程应达到用电器的额定电流，作出的图线才能用来分析计算额定功率。
（4）电压表或电流表的指针应该能偏转到满刻度的以上。
在做“描绘小灯泡的伏安特性曲线”实验时，所用器材有：电动势为6 V的电源，额定电压为2.5 V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。要求能测出尽可能多组数据，如图是没有连接完的实物电路。（已连接好的导线有a、b、c、d、e、f六根）21*cnjy*com
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）连好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表几乎不偏转，则故障的原因可能是_________________________________________；
（3）排除故障后比和开关，移动滑片P到某处，电压表的示数为2.2 V，在要测量小灯泡的额定功率，应将滑片P向__________端滑动（选填“左”或“右”）；
（4）通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图所示的U–I图线。根据U–I图线提供的信息，可计算出小灯泡的额定功率是_________W。
（5）图线是曲线而不是过原点的直线，原因是________________________________________。
如图所示，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率。
（1）首先用多用电表的欧姆档（倍率为×10）粗测其电阻，指针位置如图乙所示，其读数R=_____________。
（2）然后用以下器材用伏安法尽可能精确地测量其电阻：
A．电流表：量程为0.6 A，内阻约为0.1 Ω
B．电压表：量程为3 V，内阻约为3 kΩ
C．滑动变阻器：最大阻值为20 Ω，额定电流1 A
D．低压直流电源：电压6 V，内阻忽略
E．电键S，导线若干
在方框中画出实验电路图。
（3）如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率__________（用测出的物理量的符号表示）。【出处：21教育名师】
某同学设计了一个如图甲所示的实验电路，用以测定电源的电动势和内阻，使用的实验器材为：待测一节干电池、电流表A（量程0.6 A，内阻小于1 Ω）、电流表A1（量程0.6 A，内阻不知）、电阻箱（0~99.99 Ω）、滑动变阻器（0~10 Ω）、单刀双掷开关、单刀单掷开关各一个及导线若干.考虑到干电池的内阻较小，电流表的内阻不能忽略。
（1）该同学按图甲连线，闭合开关K，将开关S与C接通，通过调节滑动变阻器和电阻箱，读取电流表A的示数为0.20 A、电流表A1的示数为0.60 A、电阻箱（如图乙）的示数为________Ω，则电流表A的内阻为________Ω。
（2）利用图甲所示电路测定电源的电动势和内阻的实验步骤：
①请同学们按图甲所示电路在图丙中的实物上完成实验所需的线路连接；
②断开开关K，调节电阻箱R，将开关S接D，记录电阻箱的阻值和电流表示数；
③重复实验步骤②进行多次测量。
（3）图丁是由实验数据绘出的－R图象，由此求出干电池的电动势E=______V、内阻r=________Ω。（计算结果保留两位有效数字）21*cnjy*com
图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡。
（1）图（a）中的A端与______（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）根据题给条件可得R1+R2=______Ω，R4=_______Ω。
（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。（结果均保留3位有效数字）【来源：21·世纪·教育·网】
如图所示，某小组同学利用DIS实验装置研究支架上力的分解。A、B为两个相同的双向力传感器，该型号传感器在受到拉力时读数为正，受到压力时读数为负。A连接质量不计的细绳，可沿固定的板做圆弧形移动。B固定不动，通过光滑铰链连接长0.3 m的杆。将细绳连接在杆右端O点构成支架。保持杆在水平方向，按如下步骤操作：21·cn·jy·com
①测量绳子与水平杆的夹角∠AOB=θ
②对两个传感器进行调零
③用另一细绳在O点悬挂一个钩码，记录两个传感器的读数
④取下钩码，移动传感器A改变θ角
重复上述步骤，得到图示表格1。
（1）根据表格1，A传感器对应的是表中力 （选填“F1”或“F2”）。钩码质量为 kg（保留一位有效数字）。21教育网
（2）某次操作中，有同学使用相同器材实验，但将传感器调零后再接上支架，其后按①③④步骤重复实验，得到图示表格2，则表格空缺处数据应接近 。（保留三位有效数字，）
【参考答案】
（1）连线如图 （2）c段导线断路或灯泡损坏 （3）右 （4）0.5 （5）灯丝的电阻会随温度的升高而增大21cnjy.com
（1）描绘小灯泡的伏安特性曲线要求滑动变阻器使用分压式接法，这样能使小灯泡两端的电压从零开始逐
（4）从图中可读取电压为2.5 V时，电流示数为0.2 A，故额定功率为0.5 W。
（5）从伏安特性曲线可看出，电压升高时，小灯泡的功率增大，电压示数与电流示数的比值增大，故曲线表达了小灯泡的电阻随着温度升高而增大。21·世纪*教育网
（1）200 Ω （2）电路如图 （3）
（1）注意欧姆表的倍率，注意欧姆表不估读。
（2）设计电路图时应考虑两个方面：
①电流表内、外接：设导电材料棒的电阻为，由于，故为减小测量误差，应选用安培表内接法。
②滑动变阻器的接法：由于滑动变阻器的胆值（20 Ω）相对待测电阻的阻值（约200 Ω）较小，如果采用限流式接法，通过电阻的电流（或两端电压）调节范围很小，所以滑动变阻器应采用分压式接法。
（3）电阻，横截面积，由此三式可得。
（1）0.10 0.20 （2）如图所示 （3）1.5 0.25（0.24~0.25均可）【来源：21cnj*y.co*m】
（1）如图所示电阻箱的读数为0.10 Ω；根据串并联电路的规律可知，流过电阻箱的电流I=0.60–0.20=0.40 A；电压U=0.10×0.40=0.040 V，则电流表内阻。21教育名师原创作品
（2）根据原理图可得出对应的实物图，连线如图所示；
【名师点睛】本题考查测量电动势和内电阻的实验，要求能明确实验原理，掌握实物图的连接，并能正确根据图象分析数据求出电动势和内电阻。21世纪教育网版权所有
（1）黑 （2）B （3）160 880 （4）1.47 mA（或1.48 mA） 1 100 Ω 2.95 V
（1）与多用电表内电源正极相连的是黑表笔。
（2）R6是可变电阻，它的作用是欧姆表调零，使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置。
【名师点睛】会规范使用多用电表，能正确读出多用电表的示数，是解决本题的关键。在平时实验训练过程中要多加注意规范操作和器材的正确使用方法，多用电表的读数，重点是分清测量的物理量不同，读数方法不同。
（1）F1 0.05 kg （2）0.637（0.634到0.670均可）
（1）因绳子只能提供拉力，故A传感器对应的是表中力F1，对节点O受力分析有F1sin 30°=mg，解得m=0.05 kg。
（2）若将传感器调零后再接上支架，则应考虑支架的质量，设为m0，以B为转轴，则应有，解得F1=0.637 N。www-2-1-cnjy-com
