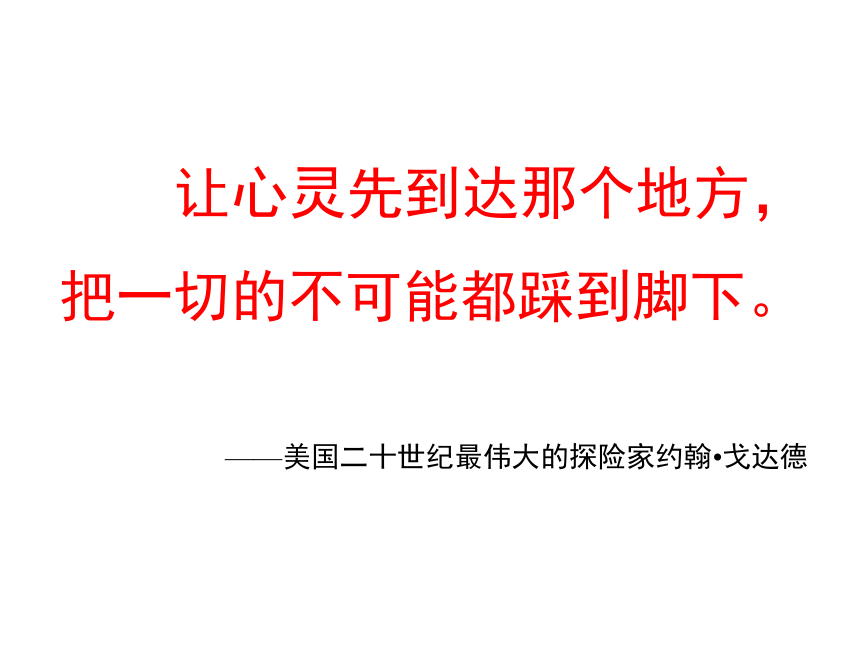

课件30张PPT。 让心灵先到达那个地方，把一切的不可能都踩到脚下。
——美国二十世纪最伟大的探险家约翰?戈达德

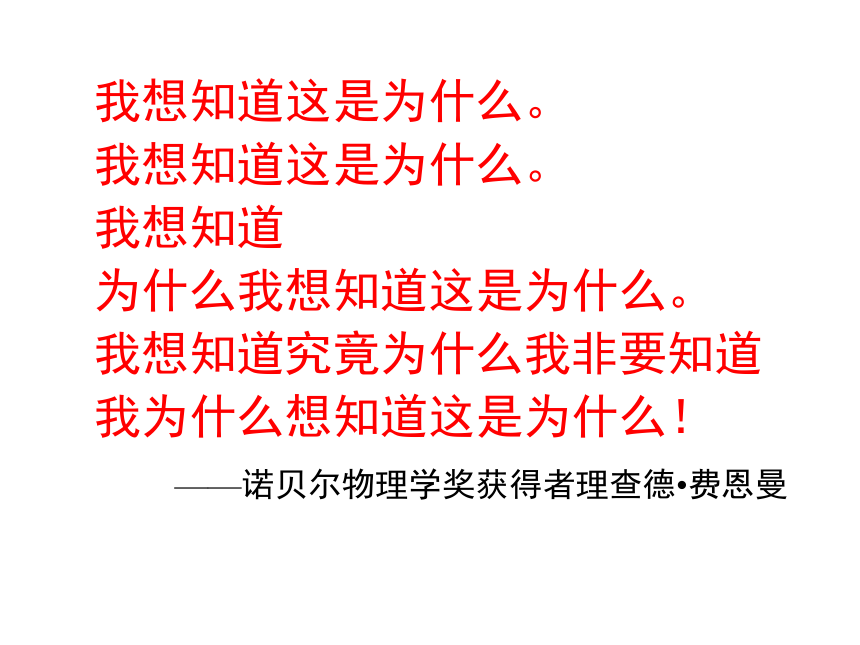

我想知道这是为什么。
我想知道这是为什么。
我想知道
为什么我想知道这是为什么。
我想知道究竟为什么我非要知道
我为什么想知道这是为什么！

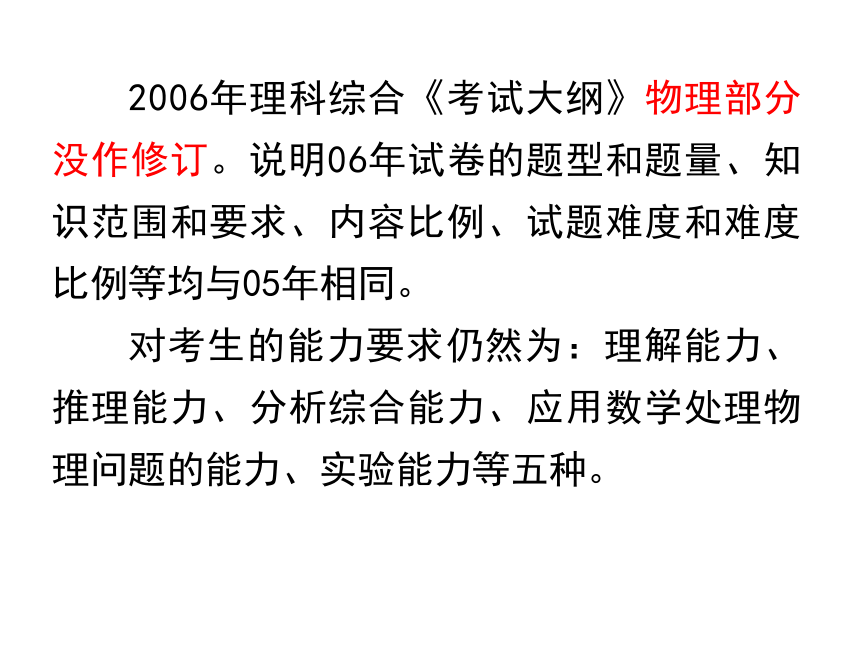

——诺贝尔物理学奖获得者理查德?费恩曼 2006年理科综合《考试大纲》物理部分没作修订。说明06年试卷的题型和题量、知识范围和要求、内容比例、试题难度和难度比例等均与05年相同。

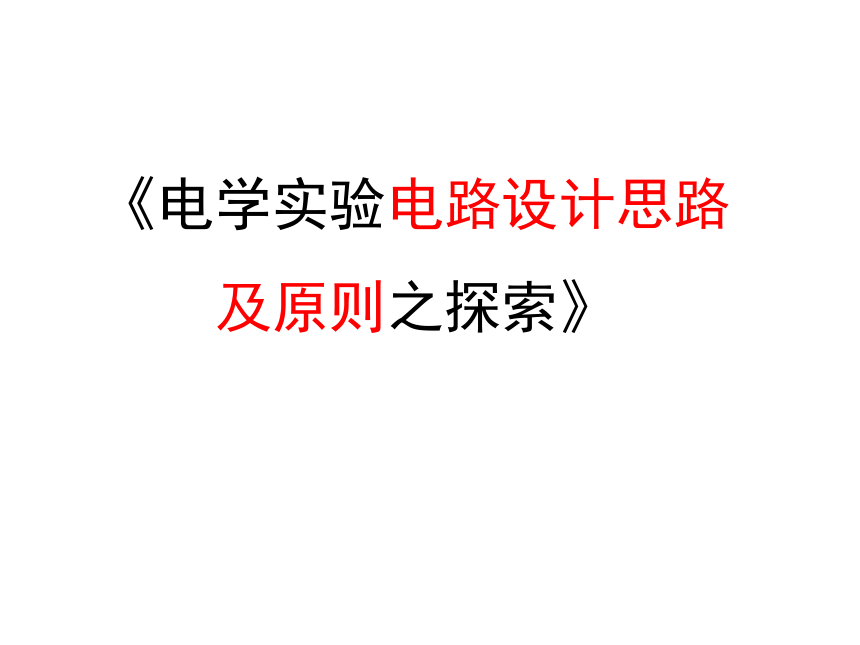

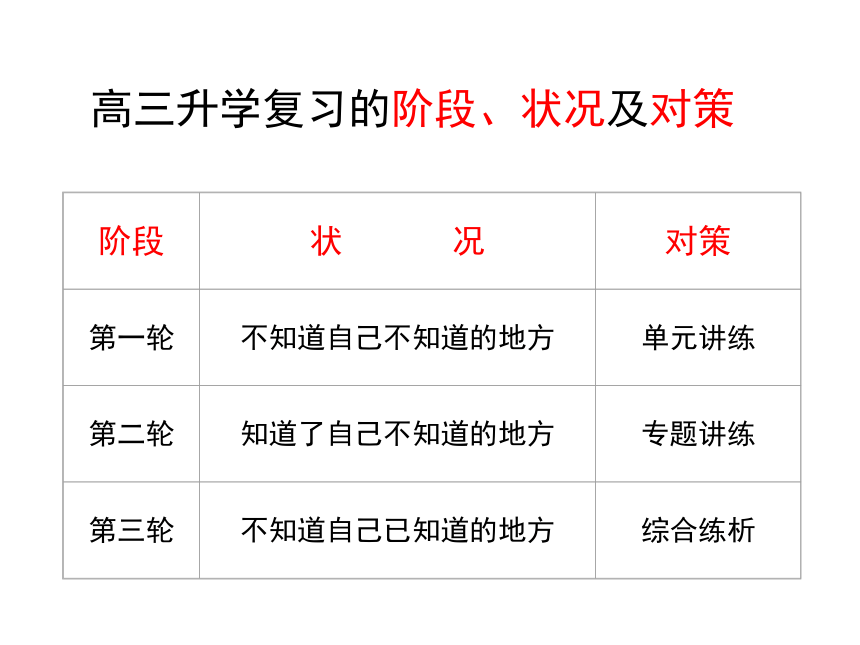

对考生的能力要求仍然为：理解能力、推理能力、分析综合能力、应用数学处理物理问题的能力、实验能力等五种。高三升学复习的阶段、状况及对策《电学实验电路设计思路
及原则之探索》

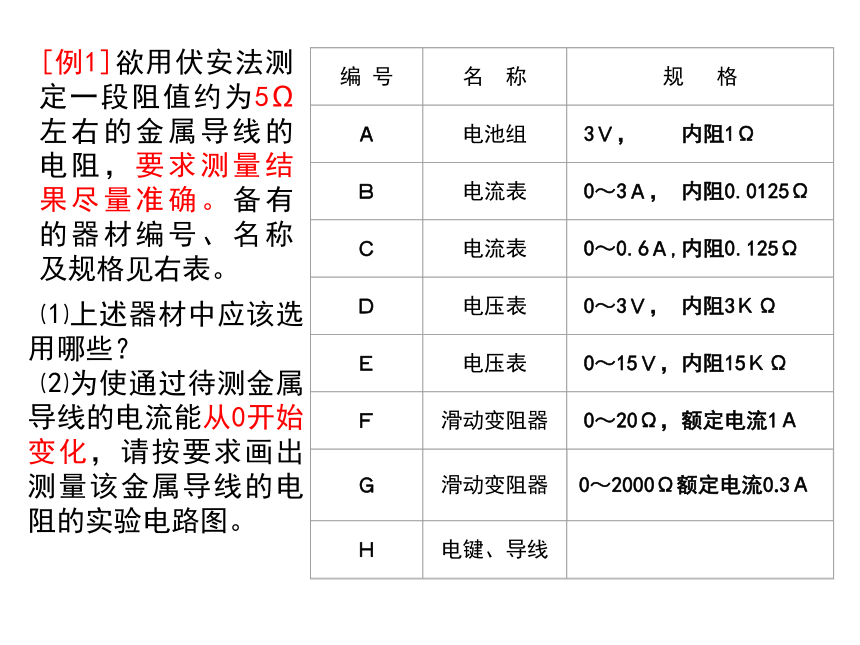

[例1]欲用伏安法测定一段阻值约为5?左右的金属导线的电阻，要求测量结果尽量准确。备有的器材编号、名称及规格见右表。⑴上述器材中应该选用哪些？
⑵为使通过待测金属导线的电流能从0开始变化，请按要求画出测量该金属导线的电阻的实验电路图。

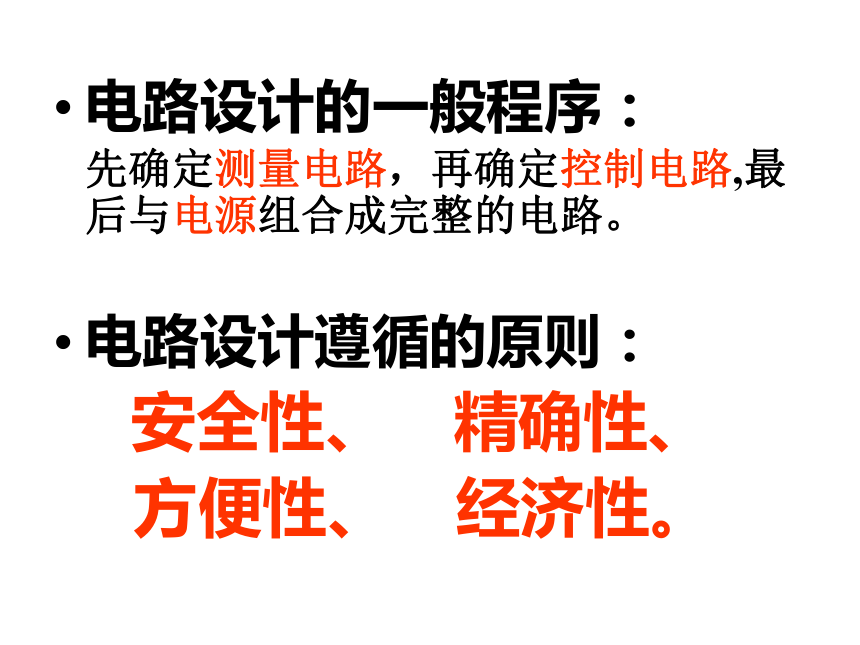

电路设计的一般程序：

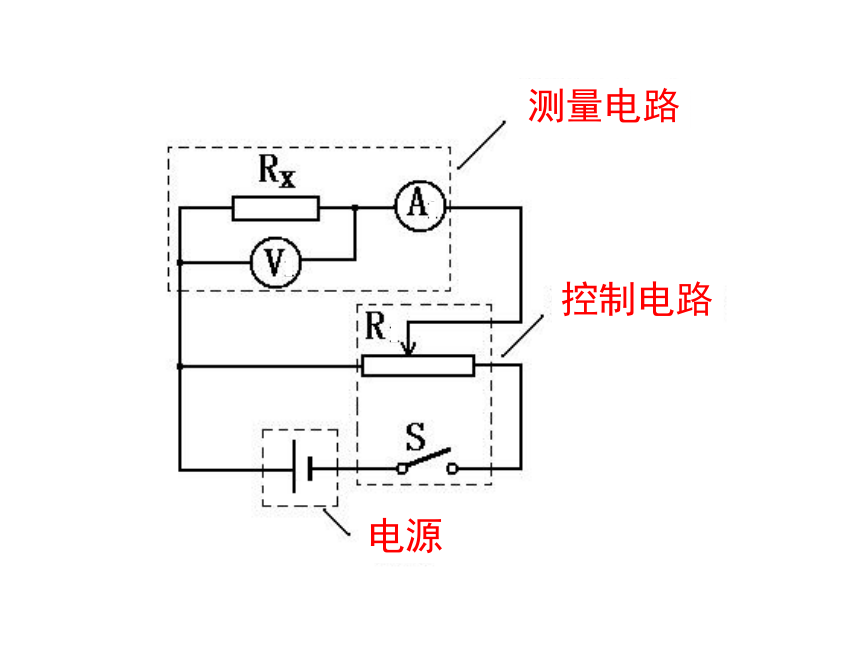

先确定测量电路，再确定控制电路,最后与电源组合成完整的电路。
电路设计遵循的原则：
安全性、 精确性、
方便性、 经济性。

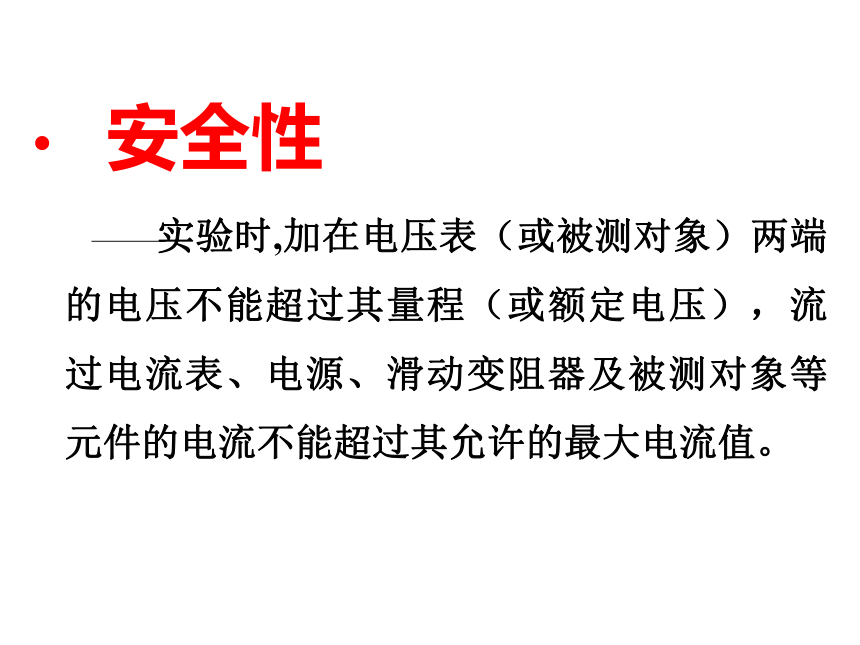

安全性
实验时,加在电压表（或被测对象）两端的电压不能超过其量程（或额定电压），流过电流表、电源、滑动变阻器及被测对象等元件的电流不能超过其允许的最大电流值。 精确性
在选择器材或连接方式时要有利于减小测量误差，提高实验的精确度。若有多种可能的实验方案，应尽可能选择误差较小的方案。

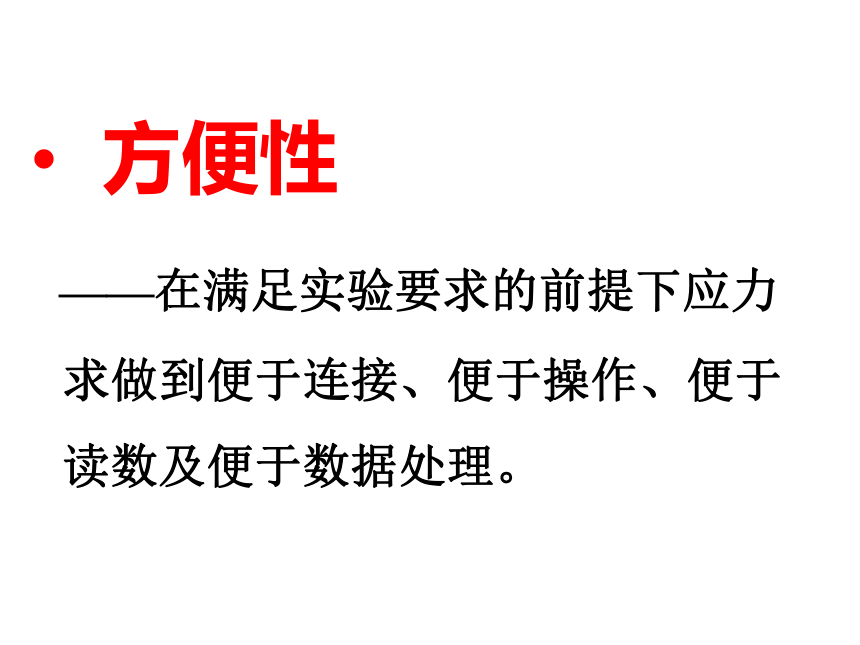

方便性

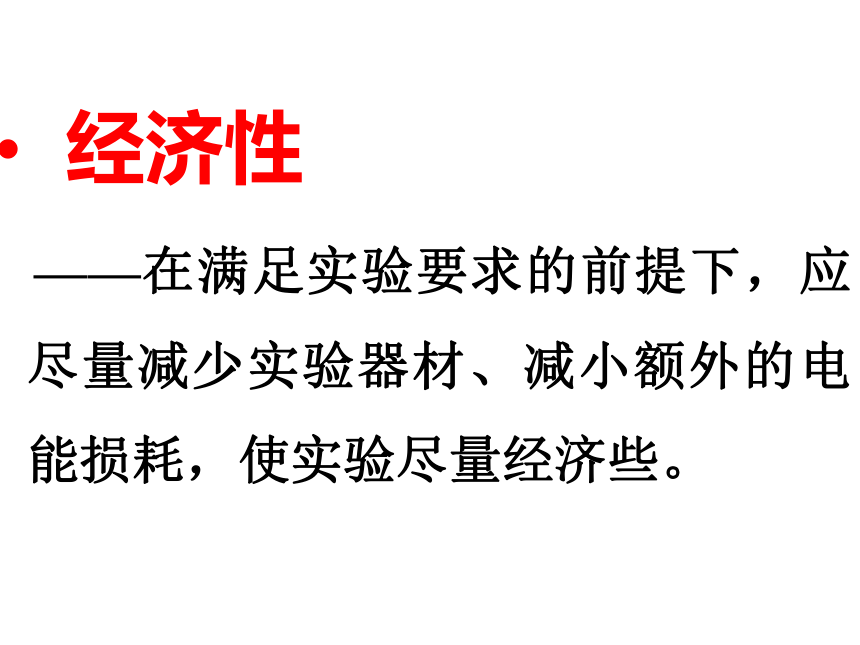

——在满足实验要求的前提下应力求做到便于连接、便于操作、便于读数及便于数据处理。 经济性
——在满足实验要求的前提下，应尽量减少实验器材、减小额外的电能损耗，使实验尽量经济些。
[例2]从右表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据。
（1）画出电路图，标明所用器材的代号。
（2）若选测量数据中的一组来计算r1，则所用的表达式为r1= 式中各符号的意义是 。 [例3]从下表中选出适当的实验器材,设计一电路来测量一个刻度盘总共有10个小格且刻度均匀、但量程未准确确定的电压表V1的量程U1m。要求方法简捷，有尽可能高的精确度，并能测出多组数据。(a)画出电路，标明所用器材的代号。(b)若选用测量数据中的一组合理数据来计算V1的量程U1m，则表达式为U1m= ，式中各字母代表的是 。小 结弄懂实验基本原理是实验设计的基础。 万变不离其宗
学会基本实验方法及器材的使用是实验设计的前提。 源于书本,高于书本
掌握实验设计原则是求解电学设计性实验题的理论指导。 “有的放矢” 任何人只要在自己感兴趣的领域接受十年以上的训练，都可以成为天才。
——美国佛罗里达州州立大学心理学博士阿里克森(a)对电表改装时必须知道电压表的内阻。可用图示的电路测量电压表的内阻。在既不损坏仪器又能使精确度尽可能高的条件下，电路中电流表〇应选用的量程是 。若合上K，调节滑线变阻器后测得电
压表的读数为150V，电流
表〇 的读数为1.05mA，则
电压表的内阻RmV为 。
(取三位有效数字)AA(b)在对改装成的电流表进行校准时，把〇作为标准电流表，画出对改装成的电流表进行校准的电路原理图(滑线变阻器作限流使用)，图中各元件要用题中给出符号或字母标注。图中电阻箱的取值是 (取三位有效数字)，电流表〇应选用的量程是 。AA2、（全国理综卷22题）用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1＝750Ω；
电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。（1）测量中要求电压表的读数不小于其量程的 ，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理
图在题给的实物图上画出连线。
（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。 3、（北京理综卷22题）为了测定电流表A1的内阻，采用如图1所示的电路。其中：A1是待测电流表，量程为 ，内阻约为 ；A2是标准电流表，量程是 ；R1是电阻箱，阻值范围 ；R2是滑动变阻器；R3是保护电阻；E是电池组，电动势为4V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关。 （1）根据电路图1，请在图2中画出连线，将器材连接成实验电路。 （2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA。若此时电阻箱各旋钮的位置
如图3所示，电阻箱R1的阻值
是________Ω ，则待测电流
表A1的内阻Rg=_______Ω 。 （3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用：______（填写阻值相应的字母）。
A.200kΩ B.20kΩ C.15kΩ D.20Ω
（4）下面提供最大阻值不同的四个滑动变阻器供选用。既要满足上述实验要求，又要调整方便，滑动变阻器_________（填写阻值相应的字母）是最佳选择。
A.1kΩ B.5kΩ C.10kΩ D.25kΩ 4、(天津理综卷22题)现有一块59C2型的小量程电流表G(表头)，满偏电流为50μA，内阻约为800～850Ω，把它改装成1mA、10mA的两量程电流表。可供选择的器材有：滑动变阻器R1，最大阻值20Ω；滑动变阻器，最大阻值100kΩ；电阻箱Rt，最大阻值9999Ω；定值电阻R0，阻值1kΩ；电池E1，电动势1.5V；电池E2，电动势3.0V；电池E3，电动势4.5V（所有电池内阻均不计）；标准电流表A，满偏电流1.5mA；单刀单掷开关S1和S2，单刀双掷开关S3，电阻丝及导线若干。（1）采用如图1所示电路测量表头的内阻，为提高测量精确度，选用的滑动变阻器为 ；选用的电池为 。
图1（2）将G改装成两量程电流表。现有两种备选电路，示意图2和图3。图 为合理电路，另一电路不合理的理由是 。
图2图3（3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核对的电流表符号 用来表示。
