课件23张PPT。恒定电流复习仁化中学 陈梅

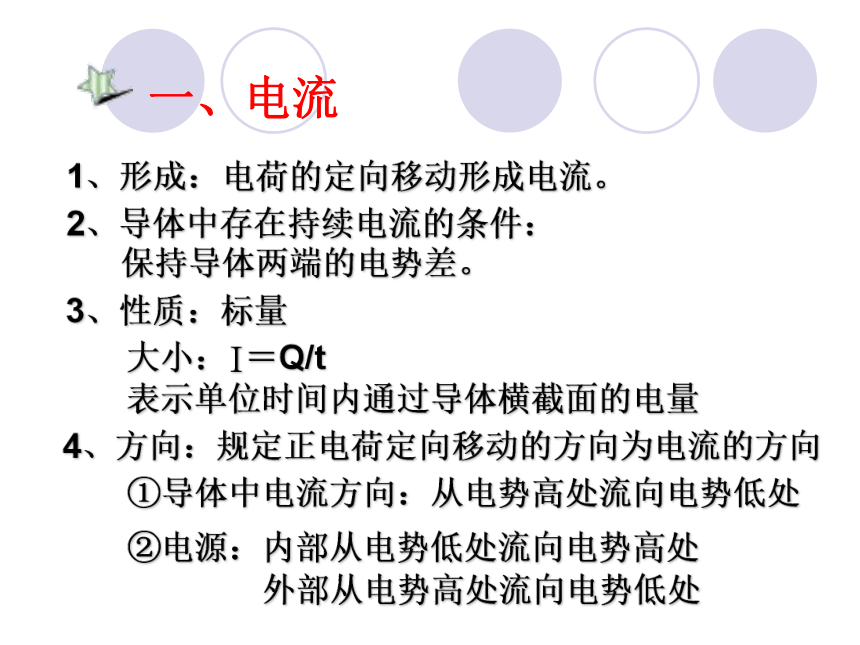

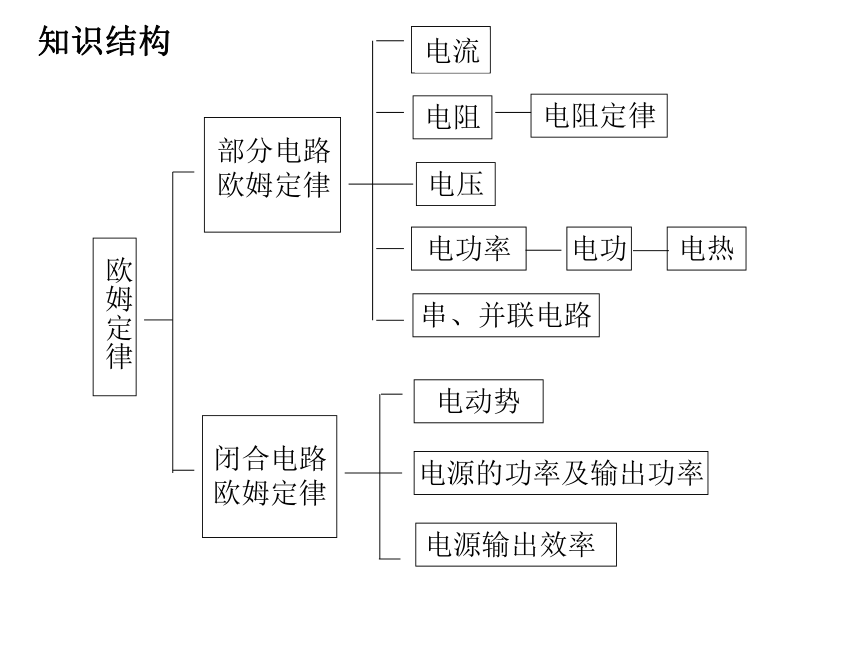

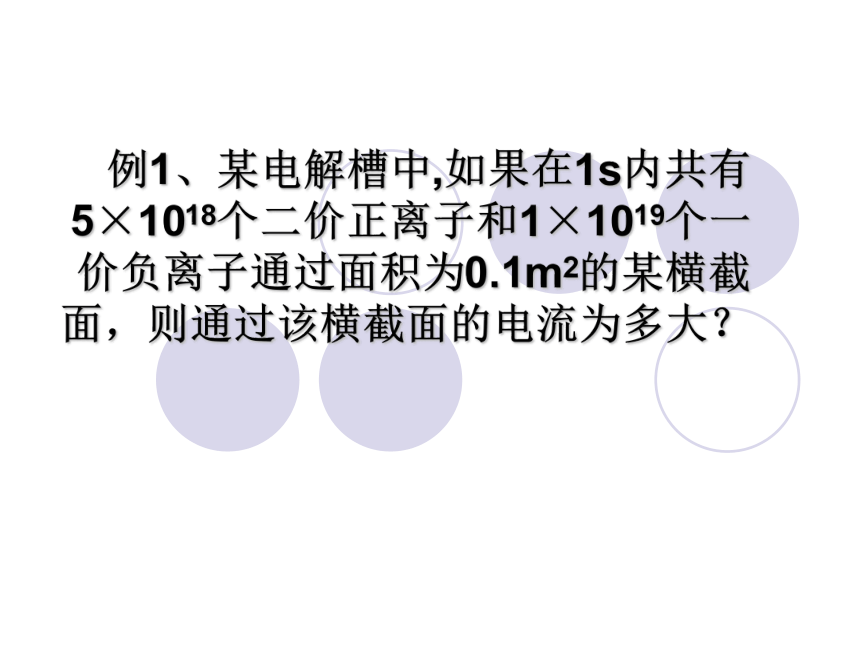

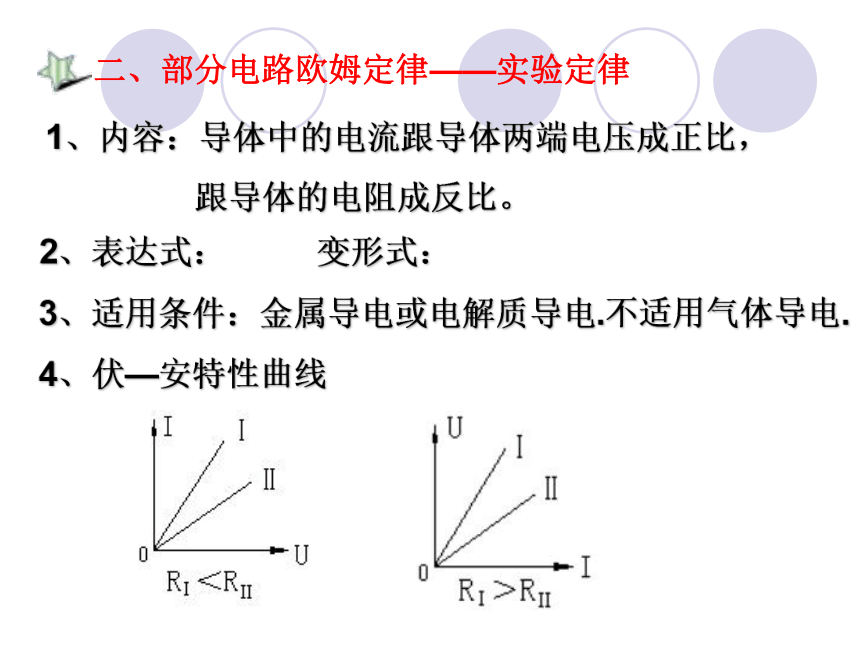

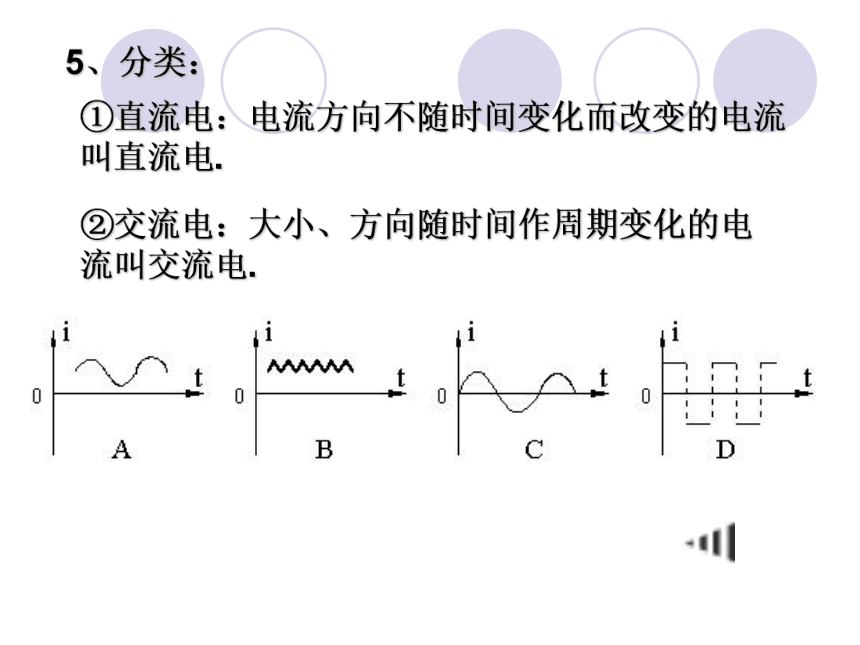

2006年1月4日电动势电源的功率及输出功率电源输出效率知识结构一、电流1、形成：电荷的定向移动形成电流。2、导体中存在持续电流的条件：保持导体两端的电势差。3、性质：标量大小：I＝Q/t表示单位时间内通过导体横截面的电量4、方向：规定正电荷定向移动的方向为电流的方向①导体中电流方向：从电势高处流向电势低处②电源：内部从电势低处流向电势高处外部从电势高处流向电势低处5、分类：①直流电：电流方向不随时间变化而改变的电流叫直流电.②交流电：大小、方向随时间作周期变化的电流叫交流电.例1、某电解槽中,如果在1s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m2的某横截面，则通过该横截面的电流为多大？ 二、部分电路欧姆定律——实验定律1、内容：导体中的电流跟导体两端电压成正比，

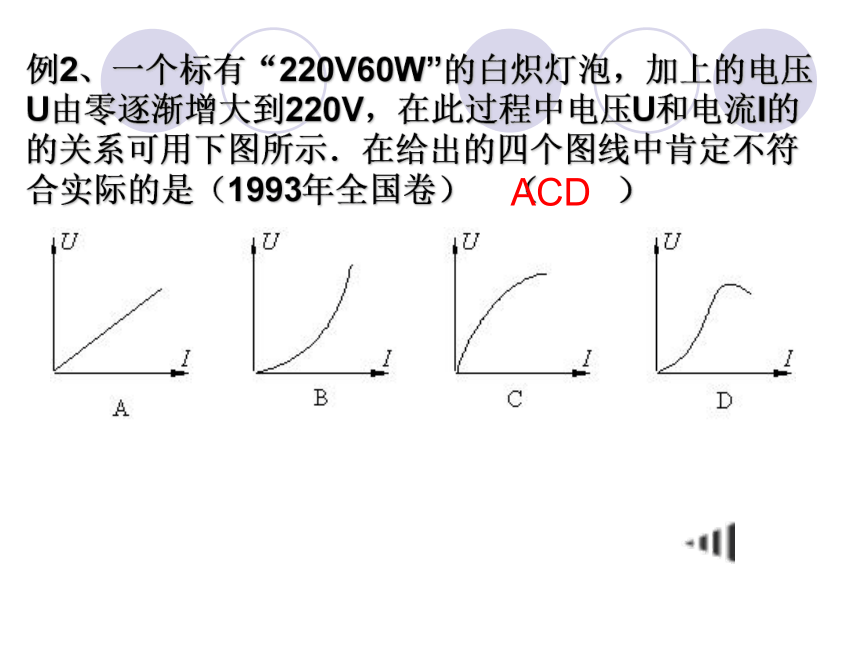

跟导体的电阻成反比。2、表达式：变形式：3、适用条件：金属导电或电解质导电.不适用气体导电.4、伏—安特性曲线例2、一个标有“220V60W”的白炽灯泡，加上的电压U由零逐渐增大到220V，在此过程中电压U和电流I的的关系可用下图所示．在给出的四个图线中肯定不符合实际的是（1993年全国卷） （ ）

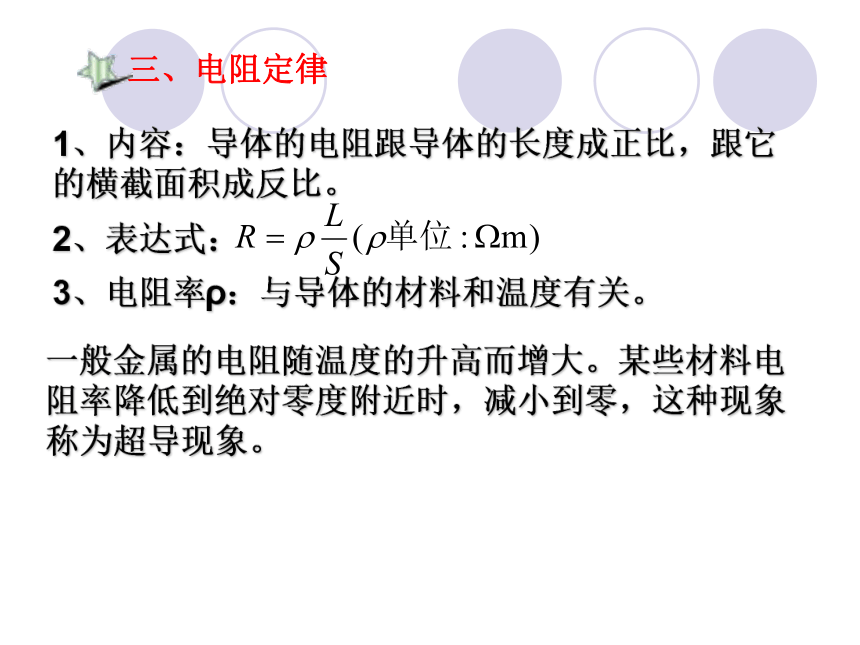

ACD三、电阻定律1、内容：导体的电阻跟导体的长度成正比，跟它的横截面积成反比。2、表达式：3、电阻率ρ：与导体的材料和温度有关。一般金属的电阻随温度的升高而增大。某些材料电阻率降低到绝对零度附近时，减小到零，这种现象称为超导现象。

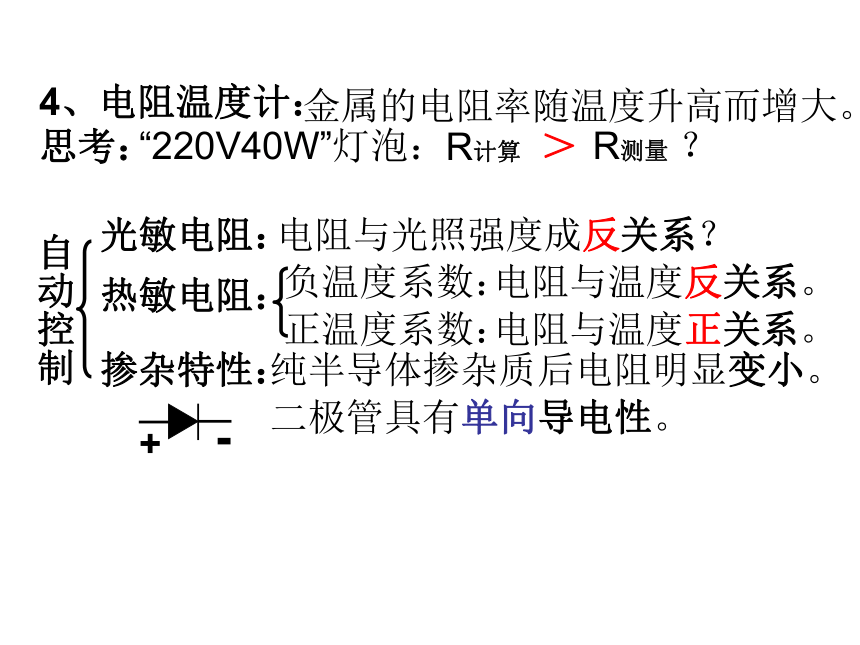

4、电阻温度计：金属的电阻率随温度升高而增大。思考：“220V40W”灯泡：R计算R测量 ？＞自动控制光敏电阻：电阻与光照强度成反关系？热敏电阻：负温度系数：正温度系数：电阻与温度反关系。电阻与温度正关系。掺杂特性：纯半导体掺杂质后电阻明显变小。二极管具有单向导电性。+-四、串、并联电路的特点和性质例3、如图所示四个相同灯泡接在电路中，
比较它们的亮度，正确的说法是（ ）
(A)L4最亮
(B)L3最亮
(C)L1和L2同样亮
(D)L3和L4同样亮
A例4、假如如图所示的电路，R1、R2为两个阻
值很小的电阻，电路总电流恒为I．若电流表A
与R2串联时，其读数为0.4I，则电流表A与R1
串联时（ ）
(A)电流表A读数为0.6I
(B)电流表A读数小于0.6I
(C)R2中电流为0.4I
(D)R2中电流大于0.4I
B D五、电功1、电流做功实质上是电场力推动自由电荷定向移动所做的功.2、电流做功的过程伴随着电能和其它形式的能的转化.3、表达式 W＝UIt （定义式）六、电功率1、表示电流做功快慢的物理量2、表达式 P＝UI （定义式）例5、把两个相同的电灯分别接成如图所示的两种电路，调节变阻器，使电灯都正常发光．若两电路消耗的总功率分别为P1、P2，两个变阻器R1、R2消耗的电功率分别为P1'、P2'，则可以判定 ( )
(A) P1＝2P2 (B) P1＝P2
(C) P1'＝2P2' (D) P1'＞2P2'AD七、焦耳定律（实验定律）1、内容：2、公式 Q＝I2Rt （定义式）四、两种电路 1、纯电阻电路：W＝UIt＝I2RtP＝UI＝I2RQ＝I2Rt＝UIt＝W2、非纯电阻电路：含有电动机、电解槽的电路，欧姆定律不再适用电功 W＝UIt≠I2Rt电功率 P＝UI≠I2R电热 Q＝I2Rt≠UIt电流例6、某一用直流电动机提升重物的装置如图所示．重物的质量m＝50kg，电源电动势ε＝110V．不计内阻及各处的摩擦，当电动机以v＝0.90m／s的恒定速度向上提升重物时，电路中的电流强度I＝5A，由此可知电动机线圈的电阻 R＝ 。 例7、如图所示的电路中，电源电动势ε＝6V，内阻r＝1Ω，M为一直流玩具电动机，其电枢电阻R1=2Ω，限流电阻R2=3Ω，电压表示数为3.6V，求玩具电动机得到的电功率和转化为机械能的功率．
4 Ω八、电动势ε1、反映电源把其它形式的能转化为电能的本领大小.数值上等于电路中每通过1C电量电源所提供电能的数值.
也等于外电路断开时，电源两极间的电压。2、单位:伏特.九、闭合电路的欧姆定律1、内容: 闭合电路中的总电流与电源的电动势成正比,与内、 外电路的总电阻成反比.2、 表达式：I＝ε/(R＋r） →ε＝IR＋Ｉr＝U外＋U内讨论：a、若R→0时→外电路短路→Im＝ε/r→U路＝0b、若R→∞时→外电路断路→I＝0→U路＝ε例8、在如图所示电路中，当变阻器的滑动触头P向b端移动时
A 电压表示数变大，电流表示数变小
B 电压表示数变小，电流表示数变大
C 电压表示数变大，电流表示数变大
D 电压表示数变小，电流表示数变小（B）十、伏安法测电阻：大电阻小电阻内接法外接法U偏大，R测偏大Ｉ偏大，R测偏小 十一、几种重要曲线：U=RＩU=E- rＩεε/ rＩU⑴R的伏安特性曲线和电源的伏安特性曲线：斜率变小，R变大？金属的R随T升高而变大。十二、电流表改装成伏特表和安培表：⑴电流表Rg、Ｉg，伏特表：U量程扩大n倍，
即U=nＩg RgＩg RgＩgR串ＩgＩg Rg（n-1）Ｉg R并⑵电流表Rg、Ｉg ，安培表：Ｉ量程扩大n倍，
即Ｉ=nＩg nＩgR串越大，V表量程越大。R并越小，A表量程越大。补充：若电表是理想化的，则在电流表接入处可认为该处短路；在电压表接入处可认为该处断路。若电表不是理想化的，可把电流表和电压表看作是能显示电流值和电压值的电阻。
在含有电容器的电路中，当电容器充电时，可以认为是通路；当电容器放电时，可以认为是电源；当电路达到稳定状态时，可以认为是断路，电容器两极间的电压等于与之并联的电阻两端的电压。
