光的复习[上学期]

课件16张PPT。主讲教师 扈炳芳

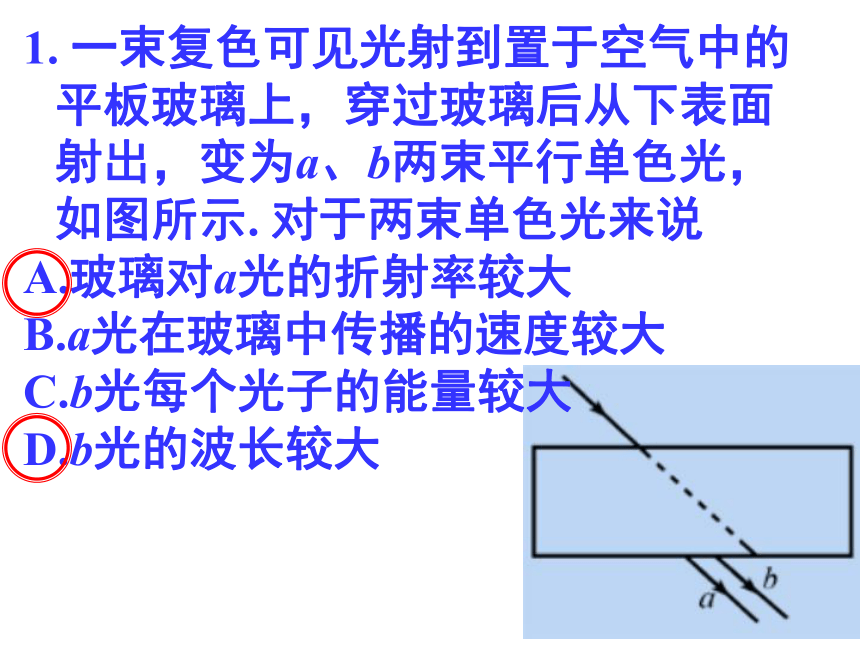

2006/04/20光学复习1. 一束复色可见光射到置于空气中的平板玻璃上，穿过玻璃后从下表面射出，变为a、b两束平行单色光，如图所示. 对于两束单色光来说
A.玻璃对a光的折射率较大
B.a光在玻璃中传播的速度较大
C.b光每个光子的能量较大

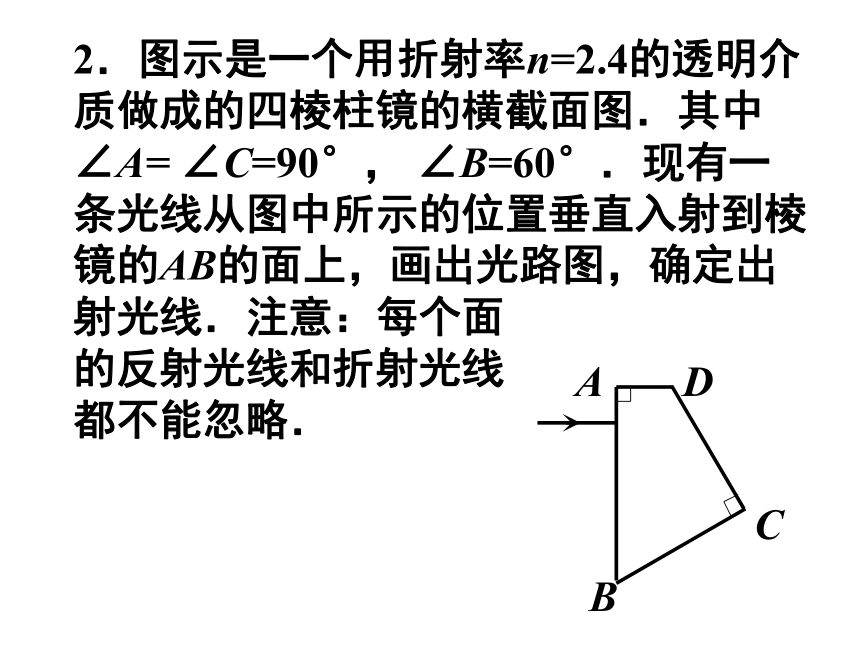

D.b光的波长较大2．图示是一个用折射率n=2.4的透明介质做成的四棱柱镜的横截面图．其中∠A= ∠C=90°， ∠B=60°．现有一条光线从图中所示的位置垂直入射到棱镜的AB的面上，画出光路图，确定出射光线．注意：每个面
的反射光线和折射光线

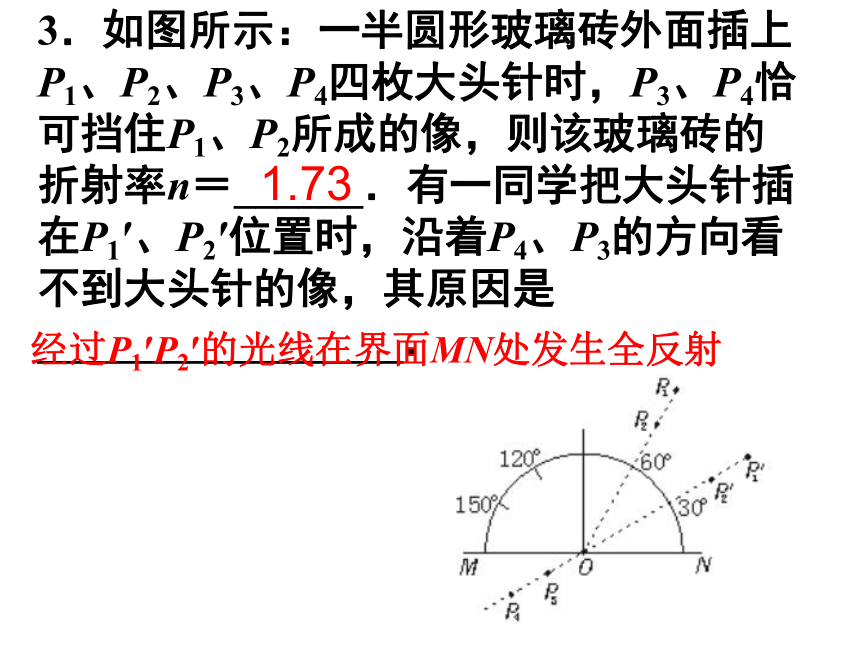

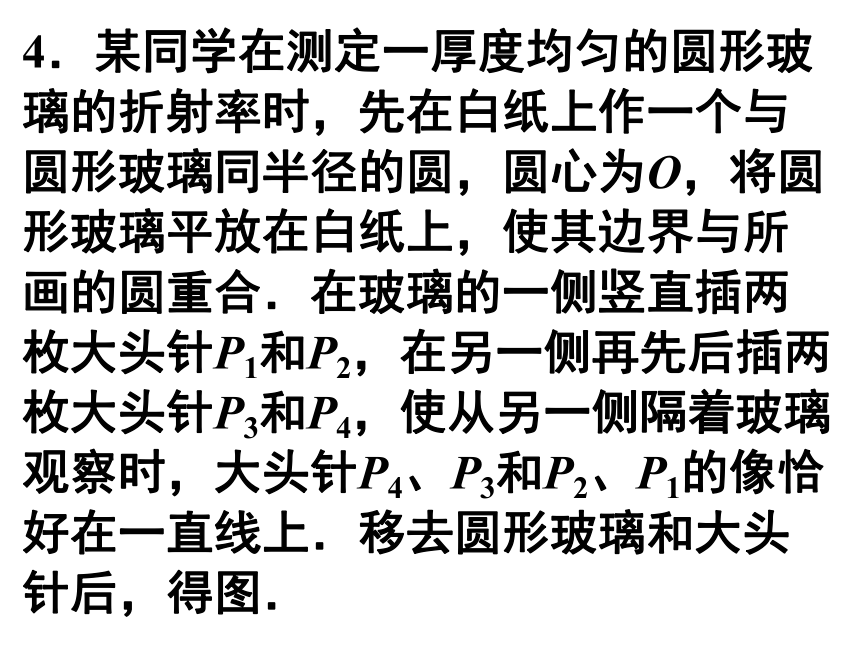

都不能忽略．3．如图所示：一半圆形玻璃砖外面插上P1、P2、P3、P4四枚大头针时，P3、P4恰可挡住P1、P2所成的像，则该玻璃砖的折射率n＝______．有一同学把大头针插在P1′、P2′位置时，沿着P4、P3的方向看不到大头针的像，其原因是_________________．经过P1′P2′的光线在界面MN处发生全反射 1.734．某同学在测定一厚度均匀的圆形玻璃的折射率时，先在白纸上作一个与圆形玻璃同半径的圆，圆心为O，将圆形玻璃平放在白纸上，使其边界与所画的圆重合．在玻璃的一侧竖直插两枚大头针P1和P2，在另一侧再先后插两枚大头针P3和P4，使从另一侧隔着玻璃观察时，大头针P4、P3和P2、P1的像恰好在一直线上．移去圆形玻璃和大头针后，得图．在图中画出：

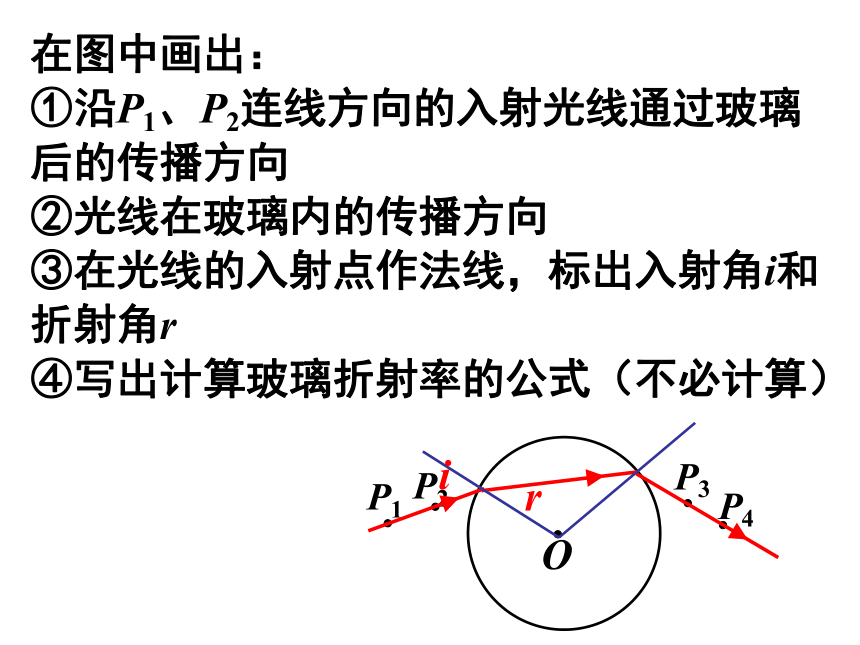

①沿P1、P2连线方向的入射光线通过玻璃后的传播方向
②光线在玻璃内的传播方向
③在光线的入射点作法线，标出入射角i和折射角r

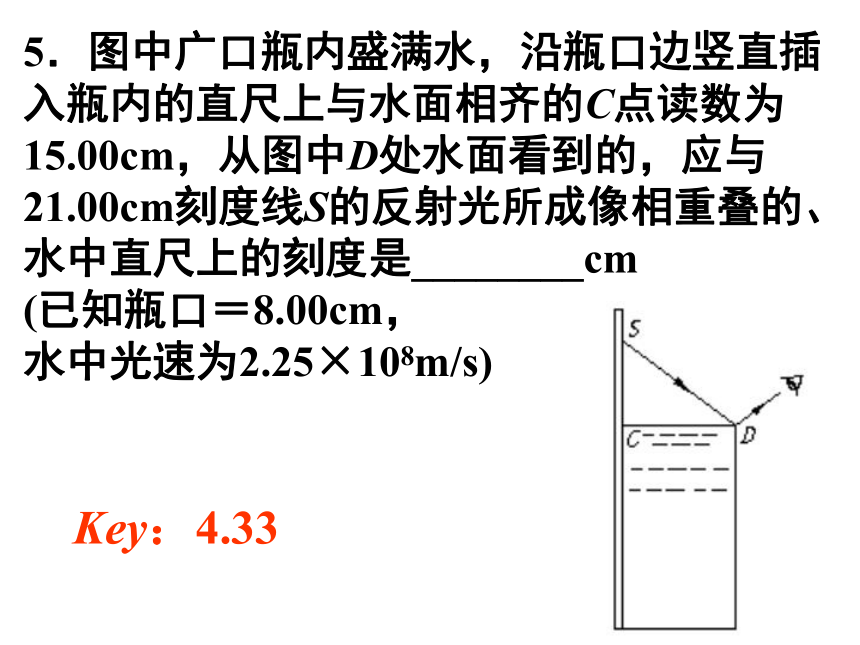

④写出计算玻璃折射率的公式（不必计算）ir5．图中广口瓶内盛满水，沿瓶口边竖直插入瓶内的直尺上与水面相齐的C点读数为15.00cm，从图中D处水面看到的，应与21.00cm刻度线S的反射光所成像相重叠的、水中直尺上的刻度是________cm
(已知瓶口＝8.00cm，
水中光速为2.25×108m/s)Key：4.336.（05广东）如图所示,在“用双缝干涉测光的波长”实验中,光具座上放置的光学元件依次为①光源、②______、③______、④______、⑤遮光筒、⑥光屏.对于某种单色光,为增加相邻亮纹（暗纹）间的距离,可采取_________________ 或_________________ 的方法.滤光片单缝双缝减小双缝间距离增大双缝到屏的距离7.05天津）现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件，要把它们放在图1所示的光具座上组装成双缝干涉装置，用以测量红光的波长。
（1）将白光光源C放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为C、____、A.E D B（2）本实验的步骤有：
①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；
②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；
③用米尺测量双缝到屏的距离；
④用测量头（其读数方法同螺旋测微器）测量数条亮纹间的距离.
在操作步骤②时还应注___________________和___________________.单缝和双缝间距5cm～10cm使单缝与双缝相互平行（3）将测量头的分划板中心刻线与某条亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如图2所示。然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时图3中手轮上的示数________mm，求得相邻亮纹的间距Δx为_______mm。13.8702.310（4）已知双缝间距d为2.0×10-4m，测得双缝到屏的距离l为0.700m，由计算式λ＝________，求得所测红光波长为__________nm.6.6×1028．1801年，托马斯?杨用双缝干涉实验研究了光波的性质。1834年，洛埃利用单面镜同样得到了杨氏干涉的结果（称洛埃镜实验）。
⑴洛埃镜实验的基本装置如图所示，S为单色光源，M为一平面镜。试用平面镜成像作图法在答题卡上画出S经平面镜反射后的光与直接发出的光在光屏上相交的区域。⑵设光源S到平面镜的垂直距离和到光屏的垂直距离分别为a和L，光的波长为λ，在光屏上形成干涉条纹。写出相邻两条亮纹（或暗纹）间距离Δx的表达式。
