高中物理实验分类复习（江苏）[下学期]

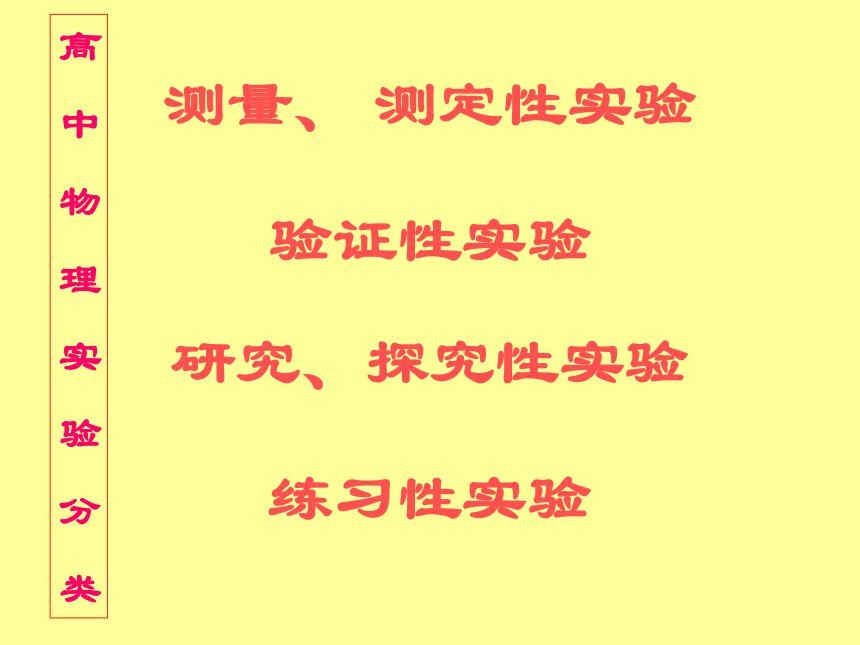

课件67张PPT。测量、 测定性实验验证性实验研究、探究性实验练习性实验高
中
物
理
实
验
分

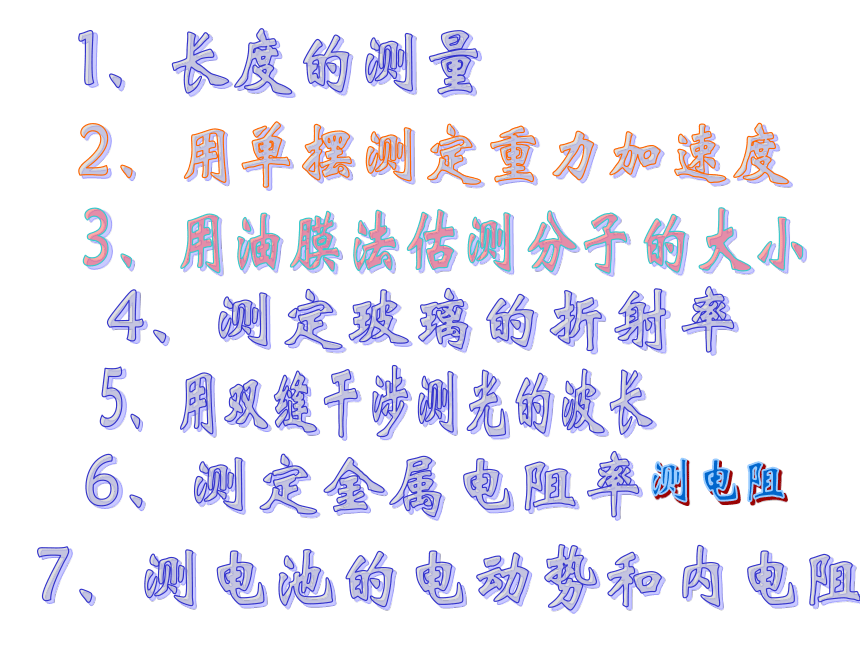

类1、长度的测量2、用单摆测定重力加速度3、用油膜法估测分子的大小6、测定金属电阻率7、测电池的电动势和内电阻4、测定玻璃的折射率5、用双缝干涉测光的波长测电阻一、测定重力加速度练1、在用单摆测定重力加速度的实验中：（2）用最小刻度为1 mm的刻度尺测摆长，测量情况如图1-51所示，O为悬挂点，从图1-51中可知单摆的摆长为_________m；（1）摆动时偏角应满足的条件是____________。为了减小测量周期的误差，计时开始时，摆球应是经过最_________（填“高”或“低”）点的位置，且用秒表测量单摆完成多次全振动所用的时间，求出周期；（3）若用表示摆长，表示周期，那么重力加速度的表达式为__________。（4）考虑到单摆振动时空气浮力的影响后,学生甲说:“因为空气浮力与摆球重力方向相反,它对球的作用 相当于使重力加速度变小,因此振动周期变大!”学生乙说:“浮力对摆球周期的影响好像用一个轻一些的摆球做实验,因此振动周期不变”这两个同学谁说的对？说明理由。 （5）为了提高实验精度，在实验中可以改变几次摆长L，并测出相应的周期T，从而得出几组对应的L与T的数据，在以L为横轴，T2为纵轴，将所得数据连成直线，并由图求得斜率为K，则重力加速度的表达式为 。 总结：1、实验条件的控制：（1）小球的选择（密度较大的金属球，直径较小）。
（2）、摆线偏离竖直方向不超过50。
（3）、小球在竖直面内摆动。2、摆长测定：摆长应为悬点到球心的距离。即：L=摆线长+摆球的半径。 3、累积法：把某些难以直接测量的微小量累积后测量，提高测量的精确程度。
（1）计时起点：最低点。

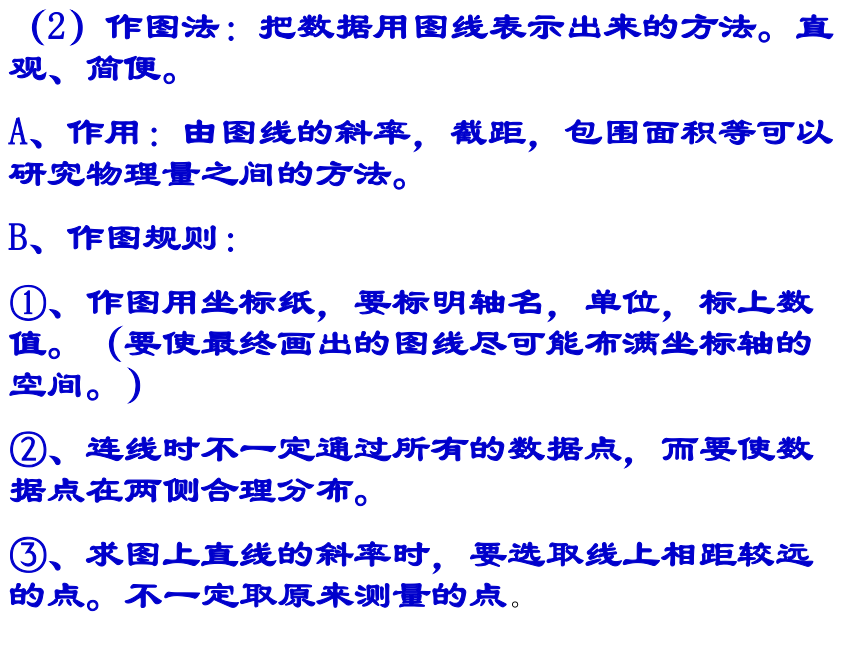

（2）次数的统计。4、数据处理 （1）计算法（平均值法）（2）作图法：把数据用图线表示出来的方法。直观、简便。
A、作用：由图线的斜率，截距，包围面积等可以研究物理量之间的方法。
B、作图规则：
①、作图用坐标纸，要标明轴名，单位，标上数值。（要使最终画出的图线尽可能布满坐标轴的空间。）
②、连线时不一定通过所有的数据点，而要使数据点在两侧合理分布。

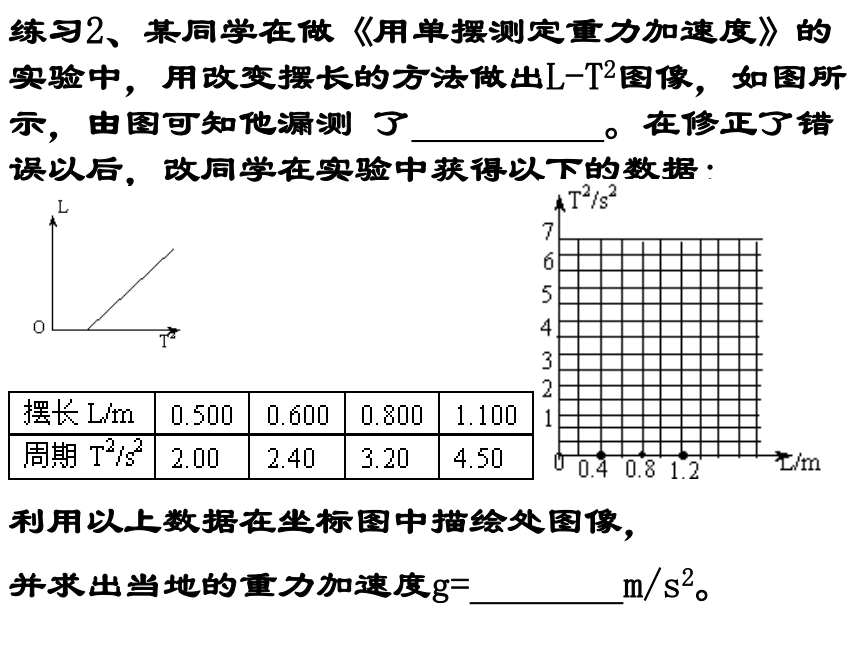

③、求图上直线的斜率时，要选取线上相距较远的点。不一定取原来测量的点。练习2、某同学在做《用单摆测定重力加速度》的实验中，用改变摆长的方法做出L-T2图像，如图所示，由图可知他漏测 了 。在修正了错误以后，改同学在实验中获得以下的数据：利用以上数据在坐标图中描绘处图像，

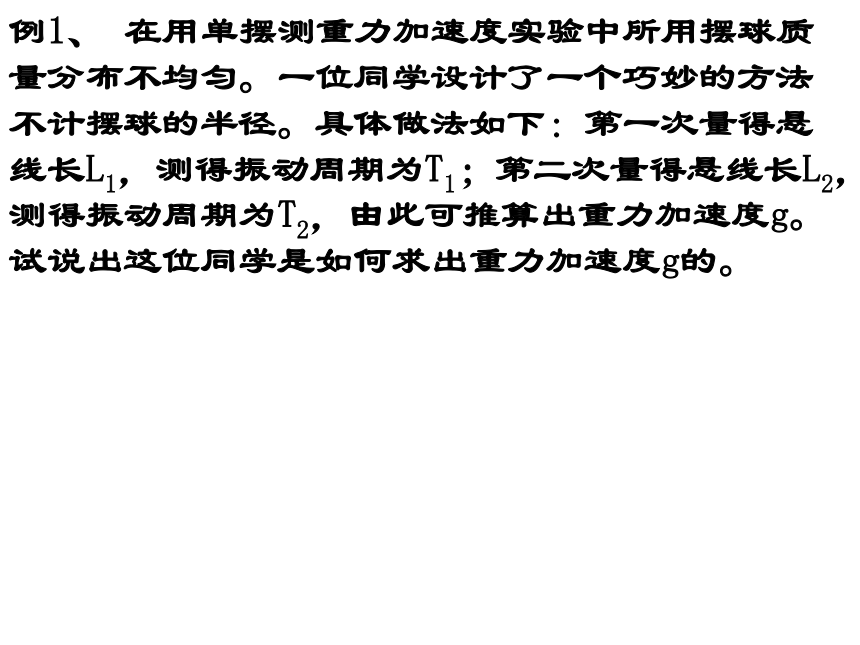

并求出当地的重力加速度g= m/s2。 例1、 在用单摆测重力加速度实验中所用摆球质量分布不均匀。一位同学设计了一个巧妙的方法不计摆球的半径。具体做法如下：第一次量得悬线长L1，测得振动周期为T1；第二次量得悬线长L2，测得振动周期为T2，由此可推算出重力加速度g。试说出这位同学是如何求出重力加速度g的。方法拓展：1、利用水滴下落可以测出重力加速度。调节输液器，让水一滴一滴地流出，在输液器正下方放一个盘子，使第一个水滴碰到盘子的瞬间，第二个水滴正好从针管管口开始下落，把盘子垫起来，以便能清晰地听到水滴碰到盘子的响声。水滴从管口落到盘子经过的时间，就正好等于相继滴下的两个水滴之间的时间间隔。利用医院采用的输液器可保证水滴下落的等时间要求且水滴下落高度方便调节，利用盘子下方安置的麦克风可以把声音放大方便测量。例2、利用水滴下落可以测出重力加速度g：调节水龙头，让水一滴一滴的流出。在水龙头的正下方放一个盘子，调整盘子的高度，使一个水滴碰到盘子时，恰好有一水滴从水龙头开始下落，而空中还有一个正在下落中的水滴。测出水龙头到盘子间距离为h。再用秒表测时间，从第一个水滴离开水龙头开始记时，到第N个水滴落至盘中，共用时间为T.求第一个水滴落到盘子时，第二个水滴离开水龙头的距离和重力加速度g的表达式。2、利用自由落体运动测重力加速度。
3、利用二力平衡测重力加速度。测量测定性实验的特点：
1、目的：测量或测定某一物理量。
2、方法：测量直接使用测该物理量的仪器。
测定与待测物理量有关的其它物理量，然后计算可得。
3、数据处理：计算法、作图法。例3、为了测某地的重力加速度，可以采用自由落体运动或单摆周期公式为原理．某同学设计了三种方法：
(1)落球法：将一小钢球从一定高度的阳台上释放，小球竖直落地．为了测出重力加速度数值．
①小球的运动近似看成 ．
②需要的测量仪器是 ．
③重力加速度的表达式是 ．(用字母表示)(2)纸带法：让重物与纸带相连，将纸带正确接入打点计时器，重物下落时打点计时器在纸带上打出清晰点，如图所示，若打点计时器所接电源电压的频率为50Hz，则根据纸带计算出重力加速度的值g= 。

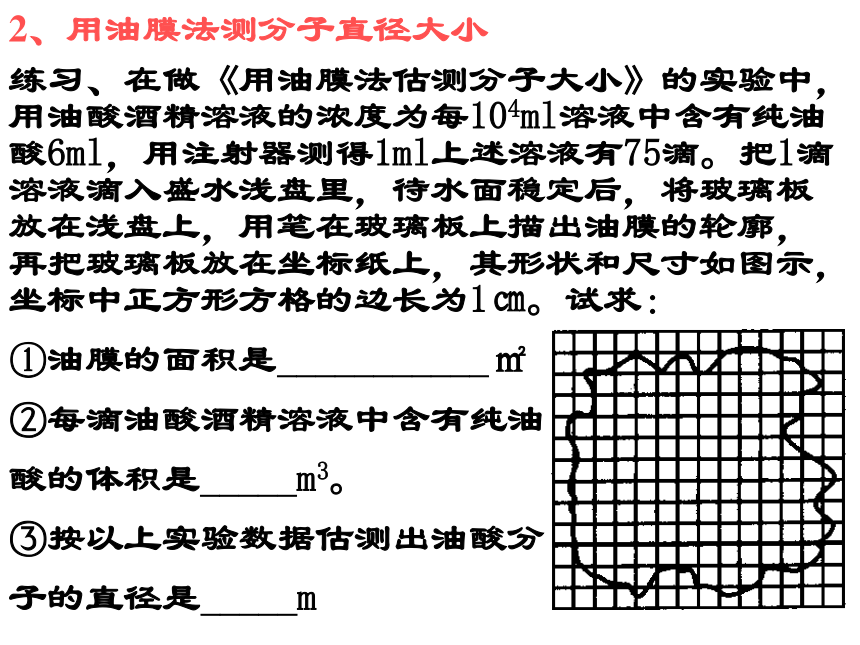

2、用油膜法测分子直径大小练习、在做《用油膜法估测分子大小》的实验中，用油酸酒精溶液的浓度为每104ml溶液中含有纯油酸6ml，用注射器测得1ml上述溶液有75滴。把1滴溶液滴入盛水浅盘里，待水面稳定后，将玻璃板放在浅盘上，用笔在玻璃板上描出油膜的轮廓，再把玻璃板放在坐标纸上，其形状和尺寸如图示，坐标中正方形方格的边长为1㎝。试求：
①油膜的面积是___________㎡
②每滴油酸酒精溶液中含有纯油
酸的体积是_____m3。
③按以上实验数据估测出油酸分

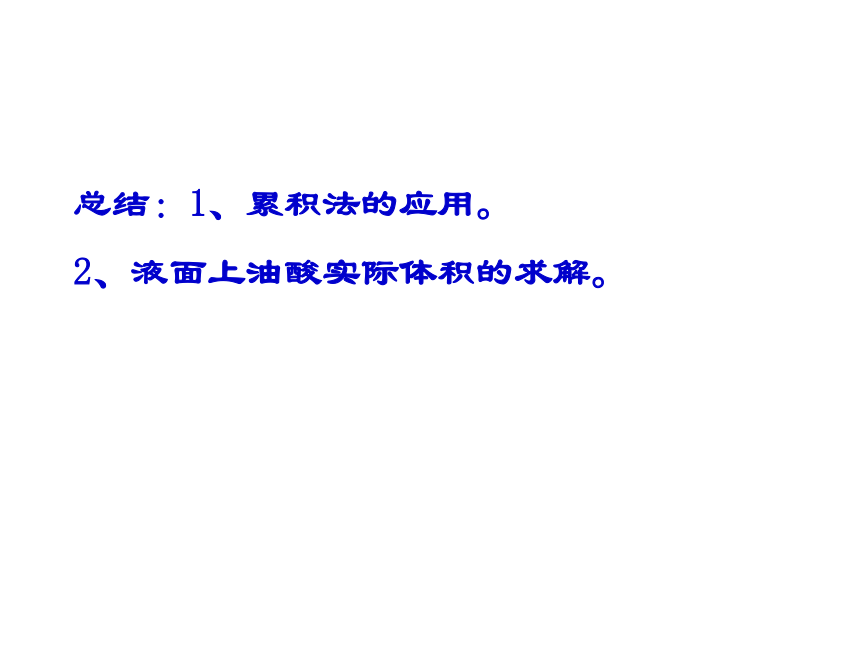

子的直径是_____m?总结：1、累积法的应用。
2、液面上油酸实际体积的求解。3、测定玻璃折射率例1、（1）某同学在测定一厚度均匀的圆形玻璃砖的折射率时，先在白纸上作一与圆形玻璃同半径的圆，圆心为O，将圆形玻璃平放在白纸上，使其边界与所画的圆重合。在玻璃一侧竖直插两枚大头针P1和P2，在另一侧再先后插两枚大头针P3和P4，使从另一侧隔着玻璃观察时，大头针P4、P3和P2、P1的像恰在一条直线上。移去圆形玻璃和大头针后，得下图：
①在图中画出光线在玻璃内外的传播方向；②在光线的入射点做法线，并标出光由空气射入玻璃的入射角i和折射角r；
写出计算玻璃折射率的公式n＝____________。③若有一个折射率为 的透明玻璃球，让一束足够强的细光束在通过球心的平面内以45°入射角由空气射入玻璃球，则从各方向观察玻璃球，可以看到________束出射光线。练习：一储油桶，底面直径和高都为d，当桶内无油时，从某点A恰能看到桶底边缘上的某点B，当油的深度等于桶高度的一半时，由点A沿AB方向看去，看到桶底上的C点，两点C、B相距d/4，求油的折射率和光在油中的速度。练习：用下面的方法可以测量液体的折射率：取一个半径为r的软木塞。在它的圆心处插上一枚大头针，让软木塞浮在液面上。如下图所示，调整大头针插入软木塞的深度。使它露在外面的长度为h。这时从液面上方的各个方向都看不到大头针，求液体的折射率。
4、用双缝干涉仪测光的波长。 现有毛玻璃屏A、双缝B、白光光源c、单缝D和透红光的滤光片E等光学元件，要把它们放在下图所示的光具座上组装成双缝干涉装置，用以测量红光的波长．
(1)将白光光源c放在光具座最左端，依次放置其他光学元件，由左至右，表示各光学元件的字母排列顺序应为 CEDBA(2)本实验的步骤有：
①取下遮光筒左侧的元件，调节光源高度，使光束能直接沿遮光筒轴线把屏照亮；
②按合理顺序在光具座上放置各光学元件，并使各元件的中心位于遮光筒的轴线上；
③用米尺测量双缝到屏的距离；
④用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离．
在操作步骤②时还应注意 和 。单缝、双缝间距5-10cm和缝要平行(3)将测量头的分划板中心刻线与某亮纹中心对齐，将该亮纹定为第1条亮纹，此时手轮上的示数如左下图所示．然后同方向转动测量头，使分划板中心刻线与第6条亮纹中心对齐，记下此时右下图中手轮上的示数 mm，求得相邻亮纹的间距△x为 mm．
(4)已知双缝间距d为2．0×10-4m，测得双缝到屏的距离L为0．700m，由计算式λ= ，求得所测红光波长为 nm． 2.320mm2.31mm六、测定金属电阻率例题：用伏安法测量电阻阻值R，并求出电阻率ρ。
给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑线变阻器、电源、电键、待测电阻（约为250Ω）及导线若干。
⑴画出测量R的电路图。⑵图1中的6个点表示实验中测得6组电流I、电压U的值，试写出根
据此图求R值的步骤：_____________
求出的电阻值R=__________________。（保留3位有效数字）⑶待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图2、图3所示。由图可知其长度为__________，直径为________。⑷由以上数据可求出ρ=_______________。（保留3位有效数字）
⑴外接，分压或限流 ⑵舍去左起第二点，画直线，求斜率，R=k ⑶0.800cm，0.194cm⑷8.46×10-2Ω?m练习：下右图中的P是一根表面均匀地镀有一层很薄的电阻膜的长陶瓷管（碳膜布满圆柱体的外侧面）。陶瓷管的长度约为50cm，外径约为6cm，所用电阻膜材料的电阻率已知为ρ，管的两端有导电箍M、N。该电阻的长度就是陶瓷管的长度，其截面积可看作等于膜的厚度与圆周长的乘积。现有器材为：A.米尺、B.游标卡尺、C.螺旋测微器、D.电压表、E.电流表、F.电池组、G.滑动变阻器、H.电阻箱、I.电键和导线。请你设计一个测量该电阻膜厚度d的实验方案。
　⑴所须选用的器材有： _
　 ⑵所须测量的物理量有：_____
　 ⑶根据实验测得的以上数据计算电阻膜厚度d 的数学表达式为：d =________________。1、伏安法测电阻欲用伏安法测定一个阻值约12欧的电阻，要求测量结果尽量准确，下列器材中应选用的是_________，画出应采用的电路图。
A、电池组（6伏，内阻很小）
B、电流表（0—3安，内阻0.0125欧）
C、电流表（0—0.6安，内阻0.125欧）
D、电压表（0—3伏，内阻3千欧）
E、电压表（0—6伏，内阻6千欧）
F、滑动变阻器（0—20欧，1安）
G、滑动变阻器（0—200欧，0.3安）
H、电键、导线练习：用伏安法测电阻时，由于电压表、电流表内阻的影响，测量结果总存在系统误差。按下图所示的电路进行测量，可以消除这种系统误差。
⑴该实验的第一步是：闭合电键S1，将电键S2接2，调节滑动变阻器RP和r，使电压表读数尽量接近满量程，读出这时电压表和电流表的示数U1、I1；请你接着写出第二步，并说明需要记录的数据：_________________________。⑵由以上记录数据计算被测电阻RX的表达式是
RX=___________。
⑶将右图中给出的仪器按照电路图的要求连接起来。实验消除了伏安法带来的误差少电表的测量电阻方法1、用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1＝750Ω；
电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。（1）测量中要求电压表的读数不大于其量程的，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。 （2）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。 总结：
1、当电压表或电流表的内阻知道时，电压表可当为电流表使用，电流表也可当为电压表使用。
2、注意量程，可接定值电阻。测电表电阻的方法半偏法伏安法替代法伏安法及变式1、电压表、电流表各一只，可以测量它们的内阻：2、两只同种电表，若知道一只的内阻，就可知道另一只的内阻：3、两只同种电表内阻都未知，还有一只电阻箱可测电表内阻。2、从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据．(1)在虚线方框中画出电路图，标明所用器材的代号． (2)若选测量数据中的一组来计算r1，则所用的表达式为r1= ，式中符号的意义是： ．3、某同学准备测定一只量程已知的电压表的内阻．器材如下：
A．待测定电压表(量程3V，内阻未知)，
B．电流表(量程3A，内阻约为0．01Ω)
c．定值电阻R0(阻值2kΩ，额定电流50mA)
D．多用电表
E．直流电源E(电动势小于3V，内阻不计)
F．单刀双掷开关s G．导线若干
该同学利用上述所给的器材，进行如下操作：(1)用多用电表进行粗测：多用电表电阻挡有3种倍率，分别是×100Ω、×10Ω和×1Ω．该同学选择×100Ω倍率，用正确的操作方法测量，刻度盘上的指针位置如上图所示，那么测量结果是 ．(2)为了更准确地测量这只电压表的阻值，请你在方框中帮该同学设计一个实验电路． 4、实验室中现有器材如实物图所示，有：
电池E，电动势约10V，内阻约1Ω；
电流表A1，量程10A，内阻r1约为0.2Ω；
电流表A2，量程300mA，内阻r2约为5Ω；
电流表A3，量程250mA，内阻r3约为5Ω；
电阻值R1最大阻值999.9Ω，阻值最小改变量0.1Ω；滑线变阻器R2，最大阻值100Ω，开关S，导线若干 要求用图所示的电路测定图中电流表A的内阻 （1）在所给的三个电流表中，哪几个可用此电路精确测出其内阻？答：________
（2）在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路。
（3）你要读出的物理量是_________，用这些物理量表示待测内阻的计算公式是
______________。 （1）A2，A3 （2）见下图 （3）电流A2、A3的示数I2、I3和电阻箱R1的阻值Rx，5、为了测定电流表A1的内阻，采用如图所示的电路．其中A1是待测电流表，量程为300μA，内阻约为100Ω； A2是标准电流表，量程是200μA；
R1是电阻箱，阻值范围：O一999．9Ω；
R2是滑动变阻器； R3是保护电阻；
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，s2是单刀双掷开关．(1)根据电路图，请在图中画出连线，将器材连接成实验电路． (2)连接好电路，将开关s2扳到接点a，电流表A2的读数是150μA；然后将开关s2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA．若此时电阻箱各旋钮的位置如图所示，电阻箱R1的阻值是 ，则待测电流表A1的内阻Rg= ． (4)下面提供最大阻值不同的四个滑动变阻器供选 用．既要满足上述实验要求，又要调整方便，滑动变阻器 (填写阻值相应的字母)是最佳选择．
A．1kΩ B．5kΩ C 10kΩ D．25kΩ(3)上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全．在下面提供的四个电阻中，保护电阻R3应选用： (填写阻值相应的字母)．
A．200kΩ B．20kΩ C．15kΩ D．20Ω替代法消除内外接的误差替代法
用一个标准的已知量替代被测量，并调整此标准量，使整个测量系统恢复替代前的状态，则被测量等于标准量。测定电源电动势和内电阻1、闭合电路欧姆定律法：
原理：U=E — IR方案1、方案2、1、测量电源B的电动势E及内阻r(E约为4．5V，r约为1．5Ω)．
器材：量程3V的理想电压，量程0．5A的电流表(具有一定内阻)，固定电阻R=4Ω，滑线变阻器R’，电键K，导线若干．
(1)画出实验电路原理图，图中各元件需用题目中给出的符号和字母标出．
(2)实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2．则可以求出E= ，r= ．(用题目中的字母表示) 变式题1、 (1)除导线和开关外，还应选择的实验器材的代号是
(2)画出能最准确测定出该电动势的电路图．3、（1999年高考上海卷）现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表，该电压表表面上有刻度但无刻度值，要求设计一个能测定某电源内阻的实验方案（已知电压表内阻很大，电压表量程大于电源电动势，电源内阻约为几欧）要求：
（1）在右边方框中画出实验电路图：
（2）简要写出完成接线后的实验步骤；
（3）写出用测得的量计算电源内阻的表达式？①按电路图连接好电路。
②在开关S断开状态下读出电压表指针所在处的分度格数n1.
③闭合开关S，读出电压表指针所在处的分度格数n2.
图5
（3）设电压表每一小分度表示的电压为U0。
S断开时，有 E=n1U0
S闭合时，有
解以上两式，得 研究匀变速直线运动探究弹簧弹力和弹簧伸长的关系研究平抛物体的运动用描迹法画出电场中平面上的等势线描绘小灯泡的伏安特性曲线把电流表改装成为电压表用多用电表探索黑箱内的电学元件纸带处理问题：1、如下图所示，某同学在做“研究匀变速直线运动”实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上相邻计数点的时间间隔为T=0．10s，其中sl=7．05cm、s2=7．68cm、s3=8．33cm、s4=8．95cm、s5=9．61cm、s6=10．26cm，则A点处瞬时速度的大小是 m／s，小车运动的加速度计算表达式为 ，加速度的大小是 m／s2(计算结果保留两位有效数字)．研究弹簧弹力和伸长量之间的关系：2、?某同学用如图所示装置做探究弹力和弹簧伸长关系的实验．他先测出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并逐个增加砝码，测出指针所指的标尺刻度，所得数据列表如下：(重力加速度g=9．8m／s。) (2)根据所测得的数据和关系曲线可以判断，在N范围内弹力大小与弹簧伸长关系满足胡克定律．这种规格弹簧的劲度系数为 (1)根据所测数据，在答题卡的坐标纸上作出弹簧指针所指标尺刻度x与砝码质量m的关系曲线．研究平抛物体运动 3、在“研究平抛物体的运动”的实验中，得到的轨迹如图5—23所示．根据平抛运动的规律及图中给出的数据，可计算出小球平抛的初速度v0=________m/s．(1)图中给出的是螺旋测微器测量一金属板厚度时的示数，读数应为 mm．
(2)图中给出的器材为：
电源E(电动势为12V，内阻不计)，木板N(板上从下往上依次叠放白纸、复写纸、导电纸各一张，两个金属条A、B(平行放置在导电纸上，与导电纸接触良好，用作电极)，滑线变阻器R(其总阻值小于两平行电极间导电纸的电阻)，直流电压表V(量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连)，开关s．
现要用图中仪器描绘两平行金属条AB间电场中的等势线．AB间的电压要求取为6V． 用描迹法画出电场中的等势线①在图中连线，画出实验电路原理图．②下面是主要的实验操作步骤，将所缺的内容填写在横线上方．
a．接好实验电路．
b． ．
c．合上s，并将探针P与A相接触．
d． e．用探针压印的方法把A、B的位置标记在白纸上．画一线段连接AB两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置压印在白纸上．
f．将探针与某一基准点相接触， ，这一点是此基准点的等势点．用探针把这一点的位置也压印在白纸上．用相同的方法找出此基准点的其他等势点．
g．重复步骤f，找出其他4个基准点的等势点．取出白纸画出各条等势线．描绘小灯泡伏安特性曲线3、某研究性学习小组为探究小灯泡灯丝电阻与温度的关系，设计并完成了有关的实验，以下是实验中可供选用的器材．?
?A．待测小灯泡（额定功率6W，额定电流0.5A）
?B．电流表（量程0～0.6A，内阻0.1Ω）
?C．电压表（量程0～5V，内阻约5kΩ）
?D．电压表（量程0～15V，内阻约15kΩ）
?E．滑线变阻器（最大阻值50Ω）
?F．滑线变阻器（最大阻值1kΩ）
?G．直流电源（电动势15V，内阻可忽略）
H．开关一个，导线若干?
实验中调节滑线变阻器，小灯泡两端电压可以从零至额定电压范围内变化，从而测出小灯泡在不同电压下的电流．
（1）请在虚线框中画出为完成上述实验而设计的合理的电路图．并在每个选用的器材旁标上题目所给的字母序号．?（2）图示是该研究小组测得小灯泡的I—U关系图线．由图线可知，小灯泡灯丝电阻随温度的升高而___________（填“增大”、“减小”或“不变”）；当小灯泡两端所加电压为6V时，其灯丝电阻值约为___________Ω．（保留两位有效数字）电表改装：4、一只量程为1V，内阻RV约为900Ω的电压表是由小量程电流表改装而成的，现在要测量它的内阻并对该表进行校正．实验室提供了以下供选择的器材：?
A．待测电压表 B．标准电压表（量程1 V）
C．滑动变阻器（最大阻值1 000Ω，额定电流1A）
D．滑动变阻器（最大阻值10Ω，额定电流1A）
E．电阻箱（最大阻值999．9Ω，最小改变量0.1Ω）
F．电阻箱（最大阻值99．9Ω，最小改变量0.1 Ω）G．电池组（电动势约3 V，内阻约1Ω）
H．导线和开关若干．?
（1）为了用半偏法测量该电压表的内阻，某同学设计了两种电路，如图5—44甲、乙所示，要使测量较精确，应选择___________________（填“甲”或“乙”）电路．在器材的选择上，除了电池组、导线、开关和待测电压表外，还应从提供的器材中选用___（用器材前的序号字母表示）．?用上述方法测出的电压表内阻的
测量值RV_________（填“大于”、“等于”或“小于”）电压表内阻的真实值．
（2）在对该电压表进行校正时，该同学已经选择好器材，如图5—45所示．若要求对电压表的每一条刻度线都进行校正，请你将这些器材连接成测量电路，并标出所选滑动变阻器的序号字母．用多用电表探索黑箱内的电学元件5、“黑盒子”表面有a、b、c三个接线柱，盒内总共有两个电学元件，每两个接线柱之间只可能连接一个元件．为了探明盒内元件的种类及连接方式，某位同学用多用电表进行了如下探测：
第一步：用电压挡，对任意两接线柱正、反向测量，指针均不发生偏转；
第二步：用电阻×100Ω挡，对任意两个接线柱正、反向测量，指针偏转情况如图1所示．
(1)第一步测量结果表明盒内
(2)如下图示出了[1]和图[2]中欧姆表指针所处的位置，其对应的阻值是 Ω；下图示出了图[3]中欧姆表指针所处的位置，其对应的阻值是 Ω (3)请在左下图的接线柱间，用电路图符号画出盒内的元件及连接情况．
(4)一个小灯泡与3V电池组的连接情况如右下图所示．如果把右下图中e、f两端用导线直接相连，小灯泡可正常发光．欲将e、f，两端分别与黑盒子上的两个接线柱相连，使小灯泡仍可发光．那么，e端应该连接到 接线柱，f端应该连接到 接线柱．验证力的平行四边形定则验证动量守恒定律验证机械能守恒定律1、在“验证力的平行四边形定则”实验中，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套．实验中需要用两个弹簧秤分别勾住绳套，并互成角度地拉橡皮条．某同学认为在此过程中必须注意以下几项：
A．两根细绳必须等长
B．橡皮条应与两绳夹角的平分
线在同一直线上
C．在使用弹簧秤时要注意使弹
簧秤与木板平面平行其中正确的是 (填人相应的字母) 验证动量守恒定律6、电磁打点计时器是一种计时装置，请根据电磁打点计时器的相关实验回答下列问题（电磁打点计时器所用电源频率为50Hz）：
如图所示，某同学设计了一个用电磁打点计时器验证动量守恒定律的实验装置，在光滑水平面上，小车A的前端粘有橡皮泥，小车A受到瞬时冲量作用后做匀速运动，与原来静止在前方的小车B相碰并粘合成一体，继续做匀速运动．实验得到的打点纸带如图5—33所示，小车A的质量为0.4kg，小车B的质量为0.2kg，则碰前两小车的总动量为__________________kg·m/s，碰后两小车的总动量为___________kg·m/s．（计算结果保留三位有效数字）
验证机械能守恒定律7、在“验证机械能守恒定律”的实验中：?
①某同学用图5—34所示装置进行实验，得到如图5—35所示的纸带．测出点A、C间的距离为14.77cm，点C、E间的距离为16.33cm，已知当地重力加速度为9.8m/s2，重锤的质量为m=1.0kg，则垂锤在下落过程中受到的平均阻力大小Ff =_____________练习使用示波器传感器的简单使用练习使用示波器1、图中为示波器面板，屏上显示的是一亮度很低、线条较粗且模糊不清的波形．
(1)若要增大显示波形的亮度， 应调节 旋钮．(2)若要屏上波形线条变细且边缘清晰，应调节 旋钮．(3)若要将波形曲线调至屏中央，应调节 与 旋钮．传感器的简单使用2、热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4~5Ω。热敏电阻和温度计插入带塞的保温杯中，杯内有一定量的冷水，其它备用的仪表和器具有：盛有热水的热水杯（图中未画出）．电源（3V．内阻可忽略）．直流电流表（内阻约1Ω）．直流电压表（内阻约5kΩ）．滑动变阻器（0~20Ω）．开关．导线若干。（05广东）⑴在图（a）的方框中画出实
验电路图，要求测量误差尽
可能小。⑵根据电路图，在图（b）的
实物图上连线。⑶简要写出完成接线后的
主要实验步骤___________。(2)如答图2所示。
(3)①往保温杯中加入一些热水，待温度稳定时读出温度计值；
调节滑动变阻器，快速测出电流表和电压表的值；
③重复①～②，测量不同温度下的数据；
④绘出各测量温度下热敏电阻的伏安特性曲线。
