电学实验专题复习
一、伏安法测电阻:
1.用伏安法测定一个阻值约为25KΩ,额定功率为1/20W的电阻的阻值,备用仪器及元件有:(1)待测电阻R。(2)直流电流表二只:A1一量程0~100 uA,内阻约为2KΩ;A2一量程0~500 uA,内阻约为300Ω。(3)直流电压表三只:V1量程O~1V,内阻约为10KΩ;V2一量程O~10V,内阻约为100KΩ;V3—量程O~50 V,内阻约为500 KΩ。(4)电源三件(内阻不计):ε1一二节干电池,每节1.5V;ε2一直流稳压电源,输出电压15V,额定电流1A;一直流稳压电源,输出电压50V,额定电流0.5A。(5)滑动变阻器R1,电阻值1KΩ,额定功率1w。(6)电键一个,导线若干。
试从以上所提供的仪器和元件中选择合适的规格及适宜的线路,使得被测电阻的测量结果达到尽可能高的精确度。(1)画出电路图并标明所选仪器与元件的规格;(2)简要说明设计的理由。
2.用以下器材测量一待测电阻Rx的阻值(约100Ω).
电源E,电动势约为6.0V,内阻可忽略不计;
①要求测量中尽量减小误差,并测多组数据.试在虚线框中画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中相应的英文字母标注).

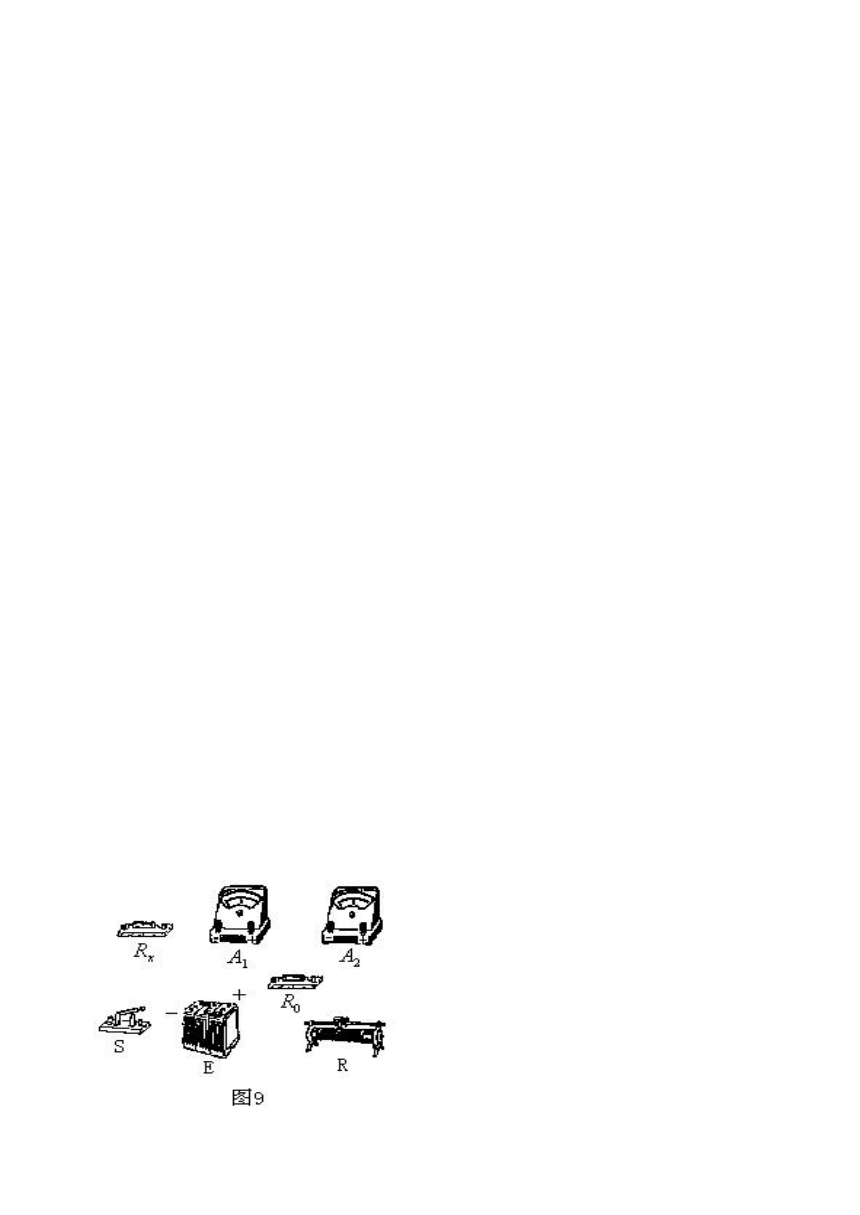

②根据你所画的电路原理图,将图9所示的实物连成实验电路.
③若某次测量中电流表A1的示数为I1,电流表A2的示数为I2.则由已知量和测量量计算Rx的表达式为Rx=____________.
3.用以下器材测量 一待测电阻Rx的阻值(900~1000Ω):?
电源E,具有一定内阻,电动势约为9.0V;
电压表V1,量程为1.5V,内阻r1=750Ω;?
电压表V 2,量程为5V,内阻r 2=2500Ω;?
滑线变阻器R,最大阻值约为100Ω;
单刀单掷开关S,导线若干.
(1)测量中要求电压表的读数不小于其量程的,试画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中的相应的英文字母标注).?
(2)若电压表V1的读数用U1表示,电压表v2的读数用U2表示,则由已知量和测得量表示Rx的公式为Rx=____________________.?

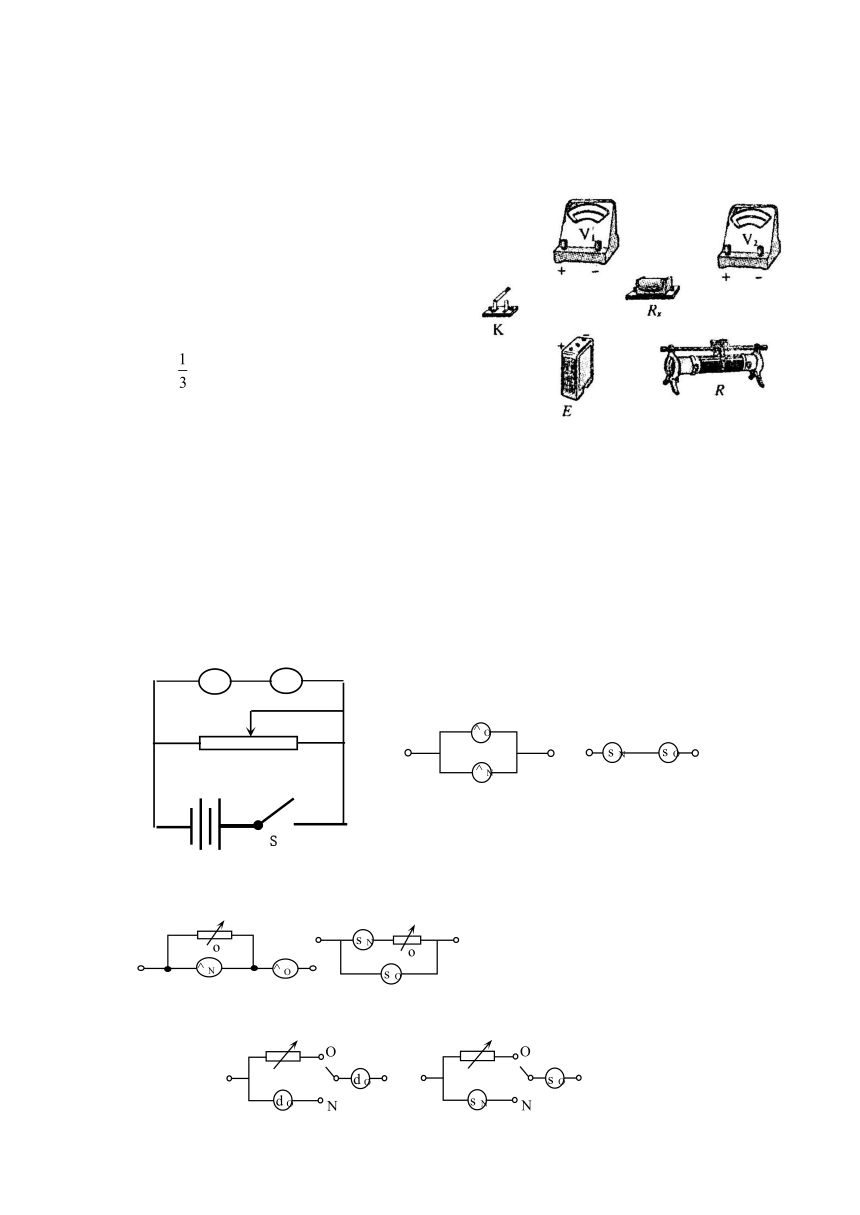

(3)根据你所画的电路原理图在题给的实物图上画出连线。
二、测电表内阻:
以测量电表的内阻为例:
纵向:伏安法及变式
1°电流表、电压表各一只,可以测量它们的内阻
2°两只同种电表,若知道一只的内阻,就可以测另一只的内阻
3°两只同种电表内阻都未知,则需要一只电阻箱才能测定电表的内阻

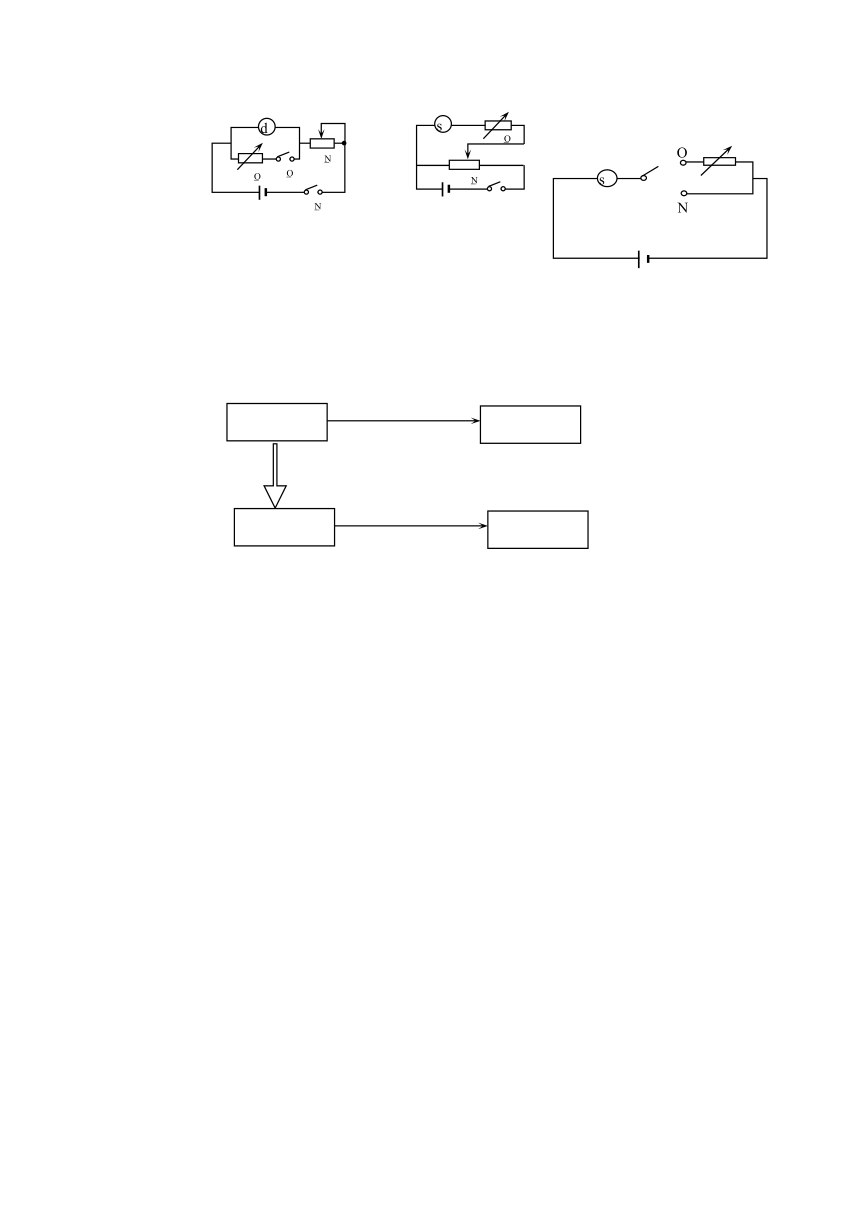

横向:除伏安法外,还常用替代法、半偏法和闭合电路欧姆定律(计算法)
1°替代法
2°半偏法
3°闭合电路欧姆定律(计算法)
电学实验的器材选择和电路设计?
(1)电路结构?
完整的实验电路包括三个部分:①测量电路,②控制电路(变阻器、开关),③电源.
(2)思路?
需要注意的几点:
1、电学量测量的基本方法和基本电路。
2、电压表也是电流表,电流表也是电压表;多用表是三用表。
3、对于理想电表一表一用,即电流表只能测量电流且串联在电路中,电压表只能测电压且只能并联在电路中。但对非理想电表可一表三用,即可当电阻、电压表、电流表使用。
4、一个已知电阻,可用作降压与限流,即用来保护电路;还可以与电流表或电压表连接用来扩大量程;另外还可以起电流和电压的转换作用。
1、把电流表改装为电压表的实验中给出的器材有:①电流表(量程0-300μA)②标准伏特表(量程0-3V)③电阻箱(0-9999Ω)④电位器(0-100kΩ)⑤电源(电动势2V)⑥电源(电动势6V)⑦滑动变阻器(0-50Ω,额定电流1.5A)⑧电键两只,导线若干。

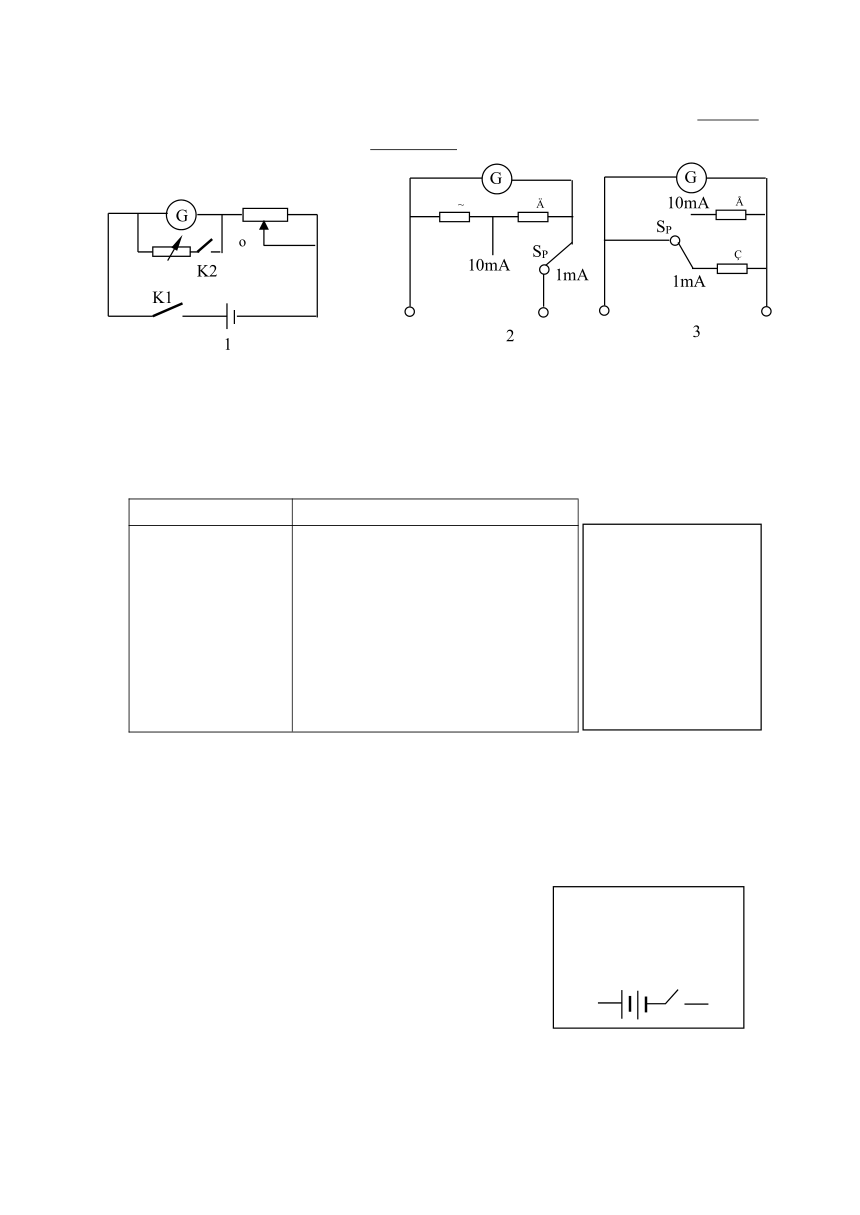

⑴用半偏法测定电流表的内阻。采用右图电路测定电流表G的内阻。要想得到较高的精确度,从以上给出的器材中,可变电阻R应选用______,可变电阻R‘应选用______,电源E应选用____。实验操作的步骤有:A.合上K1 B.合上K2 C.观察R的阻值是否最大,如果不是,将R的阻值调至最大 D.调节R的阻值,使电流表指针偏转到满刻度 E.调节R’的阻值,使电流表指针偏转到满刻度的2/3 F.记下R’的阻值。 把以上步骤的字母代号按合理顺序填写在下面横线上空白处:①___;②___;③___;④___;⑤___;⑥___。如果在步骤F中所得的R’的阻值为200Ω,则中被测电流表G的内阻Rg的测量值为___Ω。
⑵如果要将图中的电流表G改装为量程为0-3V的伏特表,方法是给电流表_____联一只电阻箱,并把电阻箱阻值调节为________Ω。
(3)将G改装成两量程电流表。现有两种备选电路,示于图2和图3。图 为合理电路,另一电路不合理的理由是 _。
2.从下表中选出适当的实验器材,设计一电路来测电流表A1的内阻r1。要求方法简单,有尽可能高的测量精度,并能测得多组数据。
器 材(代号) 规 格
电流表(A1) 量程10mA,内阻r1待测(约40Ω)
电流表(A2) 量程500μA,内阻r2=750Ω
电压表(V) 量程10V,内阻r3=10kΩ
电阻(R1) 阻值约为100Ω,作保护电阻用
滑动变阻器(R2) 总阻值约50Ω
电池(E) 电动势1.5V,内阻很小
开关(S)
导线若干
⑴在右边的方框中画出实验电路图,标明所用器材的代号。
⑵若选测量数据中的一组来计算r1,则所用的表达式为r1=____,式中各符号的意义是______。
3.某电压表的内阻在20~30kΩ之间,现要测量其内阻,实验室提供下列可用的器材:⑴待测电压表V(量程3V)⑵电流表A1(量程200μA)⑶电流表A2(量程5mA)⑷电流表A3(量程0.6A)⑸滑动变阻器R(最大阻值1 kΩ)⑹电源E(电动势4V)⑺电键.
所提供的电流表中应选用______.为了尽量减小误差,要求多测几组数据.试在右边方框中画出符合要求的实验电路图
4、现有器材:电压表(量程3V,内阻约几千欧),电压表 (量程15V,内阻约几十千欧),定值电阻 (3.0kΩ),滑动变阻器R(0~1750Ω),直流电源(约6V,内阻不计),开关、导线若干。要求利用这些器材测量电压表的内阻值。
(1)在方框中画出实验电路图
(2)用已知量和直接测得量表示的电压表内阻的表达式为r=___________。式中各直接测得量的意义是:____________________________________________。

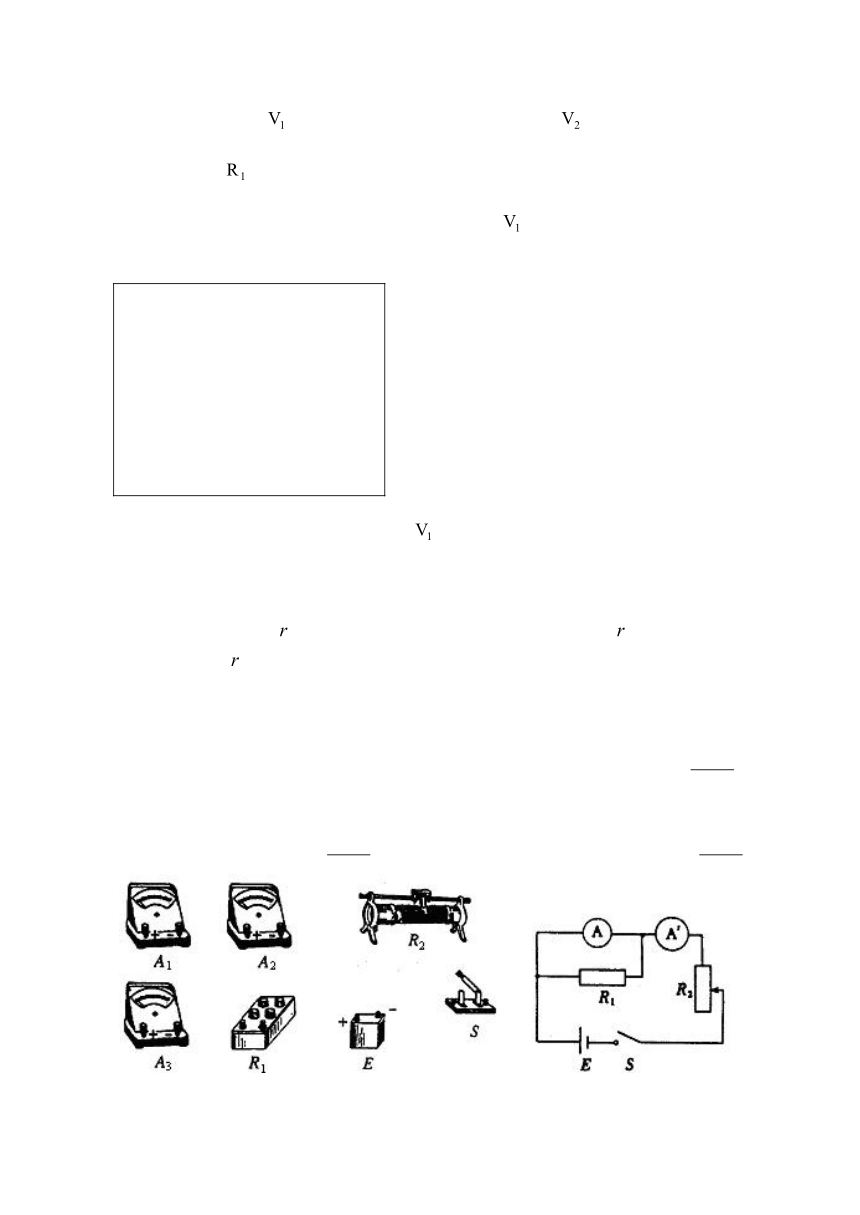

5、实验室中现有器材如实物图(1)所示,有:电池E,电动势约10V,内阻约1Ω;电流表A1,量程约10A,内阻1约为0.2Ω;电流表A2,量程300mA,内阻2约5Ω;电流表A3,量程250mA,内阻3约5Ω;电阻箱R1,最大阻值999.9Ω,最小阻值改变量为0.1Ω;滑线变阻器R2,最大值100Ω;开关S;导线若干。要求用图(2)所示的电路测量图中电流表A的内阻。
(1)在所给的三个电流表中,那几个可以用此电路精确测出其内阻?答: 。
(2)在可测的电流表中任选一个作为测量对象,在实物图上连成测量电路。
(3)你要读出的物理量是_____。用这些物理量表示待测内阻的计算公式是 _ 。
图(1) 图(2)
6、给你下列器材:待测电压表(量程为3 V,内阻RV约几千欧),电阻箱、滑线变阻器、蓄电池、电键、导线若干。请设计测定电压表内阻的实验方案。
7、 某同学准备测定一只量程已知的电压表的内阻.器材如下:
A.待测电压表(量程3V,内阻未知)
B.电流表 (量程3A,内阻约为0.01Ω)
C.定值电阻R0(阻值2KΩ,额定电流50mA)
D.多用电表
E.直流电源E(电动势小于3V,内阻不计)
F.单刀双掷开关S
G.导线若干
该同学利用上述所给的器材,进行如下操作:
(1)用多用电表进行粗测:多用电表电阻档有三种倍率,分别是×100Ω、×10Ω和×1Ω.该同学选择×100Ω倍率,用正确的操作方法测量,刻度盘上的指针如图所示,那么测量结果是 Ω.
(2)为了更准确地测量这只电压表的阻值,请你在方框中帮该同学设计一个实验电路.
(3)假设你已经连接好实验电路,请你简要写出你的测量步骤:
① ;
② .
(4)利用已知和所测的物理量表示电压表的内阻,其表达式为 。
8.要测量一块多用电表电流10mA档的内阻RA(约为40Ω)。除此多用电表外,还有下列器材:直流电源一个(电动势E约为1.5V,内阻可忽略不计),电阻一个(阻值R约为150Ω),电键一个,导线若干。要求:⑴写出实验步骤。⑵给出RA的表达式。
9、(测欧姆表的内阻及欧姆表内电池的电动势)多用电表的欧姆档是根据闭合电路欧姆定律制成的,它的原理如图所示:当选用×100档时,其内电池电动势约3V,内阻约为1.5kΩ。现要求测量×100档时欧姆表内阻和欧姆表内电池电动势,实验室提供如下器材:
A、 电流表,量程3mA,内阻约600Ω;
B、 电阻箱,最大电阻值9999Ω,阻值最小改变量为1Ω;
C、 电键一个,电线若干。
(1)下面是实验步骤,试填写所缺的③和④。
①检查表针是否停在左端“0”位置,如果没有停在零位置,用小螺丝刀轻轻转动表盘下面的调整定位螺丝,使指针指零;
②将红表笔和黑表笔分别插入正(+)、负(一)测试笔插孔,把电阻档调到×100位置,把红黑表笔相接触,调整欧姆档的调零旋钮,使指针指在电阻的零刻度位置上;
③__________________________________________________________________;
④______________________________________________________________________。
(2)求出计算欧姆表内阻和电池电动势的公式(用测得的物理量表示)。
10.有一内阻未知(约25kΩ ~ 35kΩ)、量程未知(约25V ~ 35V),共有30个均匀小格的直流电压表 .
(1)某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势,他们从多用表刻度盘上读出电阻刻度中间值为30.
A.请你将他们的实验电路连接起来.他们在实验过程中,欧姆档的选择开关拨至倍率“×_______” .
B.在实验中,同学读出电压表的读数为U,欧姆表指针所指的刻度为n,并且在实验过程中,一切操作都是正确的,请你导出欧姆表电池的电动势表达式.
(2)若在实验过程中测得该电压表内阻为30kΩ,为了测出电压表的量程,现有下列器材可供选用,要求测量多组数据,并有尽可能高的精确度.
标准电压表:量程3V,内阻3kΩ
电流表:量程0~3A,内阻未知
滑动变阻器:总阻值1kΩ
稳压电源E:30V,内阻不能忽略
电键、导线若干
A.在右边方框中画出实验电路图
B.选用记录数据中任一组,写出计算量程的表达式Ug = ______________.
式中各字母的意义是:____________________________________________.
三、测电源的电动势和内阻
1、某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5 V,内阻约为1Ω;电压表(0一3V,3kΩ)、电流表(0~0.6A,1.0Ω)、滑动变阻器有R1(10Ω,2A)和R2(100Ω,0.1 A)各一只.
(1)实验中滑动变阻器应选用       (填“R1”或“R2”)。
(2)在图乙中用笔画线代替导线连接实验电路。
(3)在实验中测得多组电压和电流值,得到如图丙所示的U-I图线,由图可较准确地求出该电源电动势E=    V;内阻,r    Ω。
2.需要测一个内阻较大的电源的电动势和内阻,现只有两只电压表V1、V2,以及电键和一些导线,已知电压表V1的内阻为R0,两电压表的量程均略大于估计出的电源电动势。
(1)画出测量电路
(2)列出求解方程(对使用的符号要有必要的文字说明)
3、现有一阻值为10.0Ω的定值电阻、一个开关、若干根导线和一个电压表,该电压表表面上有刻度但无刻度值,要求设计一个能测定某电源内阻的实验方案(已知电压表内阻很大,电压表量程大于电源电动势,电源内阻约为几欧)要求:
(1)在右边方框中画出实验电路图:
(2)简要写出完成接线后的实验步骤;
(3)写出用测得的量计算电源内阻的表达式= 。
4、现有器材:量程为10 mA,内阻约为30 ~ 40的电流表一个,定值电阻R1 = 150,定值电阻R2 = 100,单刀双掷开关S ,导线若干。要还应利用这些器材测量一干电池(电动势约1.5V)的电动势。
①在下面方框内画出实验电路
②用已知量和直接测得的量表示待测电动势。表达式为E = ____________,各直接测量的量的意义是___________________。
四、电场中等势线的描绘
9.《电场中等势线的描绘》的实验装置如图7所示.?
图7
(1)图中电源应是约_____ V的直流电源;
(2)在平整的木板上,由下而上依次铺放_______、_______、_______各一张,且导电纸有导电物质的一面要朝_______(选填”上“或”下“);
(3)若由灵敏电流表的两个接线柱引出的两个表笔(探针)分别接触图中d、f两点(d、f连线和A、B连线垂直)时,指针向右偏(若电流从红表笔流进时,指针向右偏),则电流表的红表笔接触在_______点;要使指针仍指在刻度盘中央(即不发生偏转),应将接f的表笔向_______(选填“左”或“右”)移动;
(4)在实验中,若两表笔接触纸面任意两点,发现电流表指针都不发生偏转,可能的原因是 .
五、电表改装及校对
1.如图所示将一改装后的电流表接入电路并进行校准,发现待测表的读数比标准表的读数偏大一些.如果表头G的满偏电流Ig是准确的,则出现误差的可能原因是
A.Rg的测量值比真实值大?    B.Rg的测量值比真实值小?
C.所并联的R0比用公式R0′=计算出的R0′偏小
D.所并联的R0比用公式R0′=计算出的R0′偏大
2.要将量程10mA的电流表改装为量程为10V电压表(电流表内阻RA约为200Ω).除此电流表外,还有下列器材:
A.电动势E约为1.5V,内阻可忽略不计的干电池一节
B.量程为15 V的标准电压表
C.学生电源
D.标准电阻150Ω
E.电阻箱 0-9999.9Ω
F.滑动变阻器 0-100Ω 1A
G.电键、导线若干
(1)在右上方框中画出实验电路图
(2)写出改装和校对电表的主要步骤
(3)计算电流表内阻的表达式为 ;将电流表改装成电压表串联电阻箱所取阻值的计算式________________
六、示波器问题
1. 如图所示,甲为示波器面板,乙为一信号源.
(1)若要观测此信号源发出的正弦交流信号的波形,应将信号源的a端与示波器面板上的 接线柱相连,b端与 接线柱相连.
(2)若示波器所显示的输入波形如图丙所示,要将波形上移,应调节面板上的 旋钮;要使此波形横向展宽,应调节 旋钮;要使屏上能够显示3个完整的波形,应调节 旋钮.
(3)调节______使图象从负半周开始。
(4)示波器面板上,用来调节图象在竖直方向或水平方向的幅度的是 _______旋钮或_______旋钮;扫描范围旋钮用来改变扫描电压的_______范围,有四个挡,选定某一挡后,要使对象在该挡内连续改变,应使用_______旋钮.
(5)为了在荧光屏上获得一个亮度适中的亮斑,开机前,先把旋钮_______(填“逆时针”或“顺时针”)转到底,旋钮和旋钮转到_______(填“逆时针到底”、“顺时针到底”或“中间”)位置,扫描范围旋钮置于______挡.打开电源,预热后_______(填“逆时针”或“顺时针”)旋转________旋钮,至屏上出现一个亮斑,通过旋转_________旋钮和_________旋钮使亮斑最圆最小.
七、黑箱问题:
黑箱的判断是一个复杂的问题,其中的元件不一定只是纯电阻.要知道一些典型元件的特性.如,二极管具有单向导电性,正向电阻较小(几十欧),反向电阻很大(几十千欧~几百千欧).如果用欧姆表测得某两点间的正、反向阻值差别很大,那么这两点间应是连接了一只二极管.如果用欧姆表测量某两点间,指针先是大幅偏转,阻值很小,然后指针缓缓返回,最后停在接近“∞”的位置,那么这两点间应是连接了一个电容器,上述指针的偏转和变化是对电容器充电的过程.总之,一定要了解这些典型器件的电学特性,这是判断的基础.
1.黑箱有A、B、C三个接线柱,两个接线柱间最多只能接一个元件.黑箱内的元件是一只电阻和一只二极管.某同学用正确的操作方法利用多用电表进行了6次测量,各次红、黑表笔的位置和测得的阻值如下表所示.可以判定:
红表笔接 A A B B C C
黑表笔接 B C A C A B
测得阻值(Ω) 100 10K 100 10.1K 90 190
⑴电阻接在_______两点间,阻值为________Ω.
⑵二极管接在_____两点间,正极接在____点.其正向阻值为_____Ω,反向阻值为_____Ω.
2.图中,a、b、c、d是露在盒外的四个接线柱,内部接有R1、R2、R3三只定值电阻,已知R1=2 Ω,R2=3 Ω,R3=5 Ω,用多用电表欧姆档测量,测得Rbc=2.5 Ω,Rab=Rbd=
1.6 Ω,试画出三只电阻在盒内的接线图,并标明R1、R2、R3.
图5-2-7
八、小灯泡伏安特性曲线
1.小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据(I和U分别表示小灯泡上的电流和电压):
I(A) 0.12 0.21 0.29 0.34 0.38 0.42 0.45 0.47 0.49 0.50
U(V) 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00
(1)在左下框中画出实验电路图. 可用的器材有:电压表、电流表、滑线变阻器(变化范围0—10Ω)、电源、小灯泡、电键、导线若干.
(2)在右图中画出小灯泡的U—I曲线.
(3)如果某一电池的电动势是1.5V,内阻是2.0Ω.问:将本题中的灯泡接在该电池两端,小灯泡的实际功率是多少?(简要写出求解过程;若需作图,可直接画在第(2)小题的方格图中)
1. (1) A2 V2 E2 (5) (6)
2.
①如答图——1所示
②如答图——2所示
3.解:(1)如图

(2)
(3)或
二.测电表内阻
1.(1) 4,3,6 CADBEF 100
(2)串,9900
(3)2
2.
3.A1 变阻器分压电路
4,
答案:(1)
(2)为电压表的示数,为电压表的示数
5. (1)电流表A1不能精确测出其内阻,因这时图中的电流表Aˊ应为A2、A3中的一只,这使得电流表A1中的电流不能超过300mA,其指针的偏转极其微小,误差很大。而A2、A3可用此电路精确测出其内阻。
(2)若测3,实物连线如图所示。
(3)根据前面的分析,要读出的物理量是A、Aˊ两电流表的示数I、Iˊ和电阻箱的阻值R1,待测内阻的计算公式是
6.
7.(1)3000
(2)电路图如图所示
(3)①将开关S置于1,读出电压表的示数U1②将开关S置于2,读出电压表的示数U2
(4)
8. 7.⑴①用多用电表的直流电压挡测量电源的电动势E。②用多用电表的欧姆挡测量电阻的阻值R。③将多用电表置于电流的10mA挡,与电阻R及电键串连后接在电源两端,合上电键,记下多用电表的读数I。 ⑵RA=E/I-R
9. (1)③将红表笔和黑表笔分别与电阻箱的接线柱相连,调整电阻箱的阻值,使欧姆表指针指在刻度盘的正中央,读出此时电阻箱的电阻R;④将电流表和电阻箱串联接在欧姆表两表笔之间,调节电阻箱的电阻值为R1、R2,读出对应的电流值I1、I2。
(2)测量结果分别为:欧姆表内阻R内=R;电池电动势E= 。
10.答案:(1)A.电路如图所示,测电阻时应尽量使指针指在中间值附近,所以应选“×1k”.
B.欧姆表中值电阻为R中 = 30×1kΩ= 30000Ω,欧姆表指n刻度,则电压表内电阻RV = 1000n,流过电压表电流IV = U/RV = U/(1000n),根据闭合电路欧姆定律电池电动势E = U + IVR中 = U.
(2)A.如图所示.,所以不能用电流表;又电压表的量程较小于电源电动势,所以滑动变阻器应用分压接法.
B.Ug = ,其中N:表指针所指格数,U1:表读数.
测电源的电动势和内阻
1.答案:(1)R1 (2)略 (3)1.5 1.75
(2)实验步骤如下:
2.(1)
(2)闭合K,V1的示数为U1,K断开时,V1的示数为U2,V2的示数为U3,设V2的内阻为R′,电源电动势和内阻分别为E、r,可列方程:;;
3.①按电路图连接好电路。
②在开关S断开状态下读出电压表指针所在处的分度格数n1.
③闭合开关S,读出电压表指针所在处的分度格数n2.
(3)设电压表每一小分度表示的电压为U0。
S断开时,有 E=n1U0
S闭合时,有
解以上两式,得
电场中等势线的描绘
【解析】 (1)《电场中等势线的描绘》是用恒定电流场模拟静电场,电源应用6 V直流电源.
(2)导电纸是用来寻找等势点的,白纸是用来记录等势点以便描绘等势线,故导电纸应放在最上方,复写纸放在中间,白纸放在最下边,而且导电纸有导电物质的一面要朝上.?
(3)电场中等势线的特点是,两电极连线的中垂线是一条等势线,其他所在基准点的等势线则是关于中垂线对称,向两电极弧形弯曲,故f点的电势比d点高,所以红表笔应是接触在f点.要使指针仍指在刻度盘中央,则应使红表笔右移以降低电势.
(4)若表笔接触纸面上任意两点,发现电流表指针都不发生偏转,说明任意两点间不存在电势差,故原因可能是电源未接上,A、B电极连线断了或导电纸有导电物质的一面朝下,当然,若电流表坏了,即使两点间存在电势差,指针也不会偏转.
【答案】 (1)6 (2)白纸;复写纸;导电纸;上?(3)f;右(4)电源未接上;接线柱与导电纸接触不好;导电纸铺反了等?
电表改装及校对
1.【解析】 待测电流表读数偏大,说明并联的分流电阻R0阻值偏大.由于IgRg=(I-Ig)R0所以R0=,可见,Rg测量值比真实值大时,按该式求出的R0值偏大.同样,在Rg测定准确的情况下,实际并联的R0比应该并联阻值偏大,都会使待测电流表读数偏大.?
【答案】 AD
2.答案:
(1)
(2) a) 按照左图连电路,闭合K1和K2读出电流表读数I1,断开K2读出电流表读数I2,计算出电流表电阻RG
b) 根据改装电压表的量程计算串联电阻大小R/
c) 在电阻箱上取R/大小的阻值,将电阻箱与电流表串联得到改装电压表
d) 按照右图连好电路,通过移动滑动变阻器滑动头改变电压,将改装表逐格与标准表比较校对。
(3)
示波器
6.(1)Y 地
(2)垂直偏转 X增益 扫描频率
(3)15
X增益 Y增益 频率 扫描微调
三、 逆时针 中间 外X 顺时针 聚焦调节
辅助聚集调节
黑箱问题:
4.(1)AB 100
(2)AC C 90 100K
首先根据Rbc=2.5 Ω推测它的结构可能如图?5-2-8?所示.但此结构不符合Rab= Rbd =?1.6 Ω,因此该结构被否定.?
图5-2-8 图5-2-9
然后思考将这三个电阻怎样组合才能得到阻值为1.6 Ω 应使3 Ω电阻与5 Ω电阻串联,再与2 Ω电阻并联.
有了这些思考的基础,经几次试画之后,最后就可确定该黑箱的内部结构为图5-2-9所示.
小灯泡伏安特性曲线
解答:(1)见下图(2)见下图
(3)作出U=图线,可得小灯泡工作电流为0.35安,工作电压为0.80伏,因此小灯泡实际功率为0.28瓦
