楞次定律[下学期]

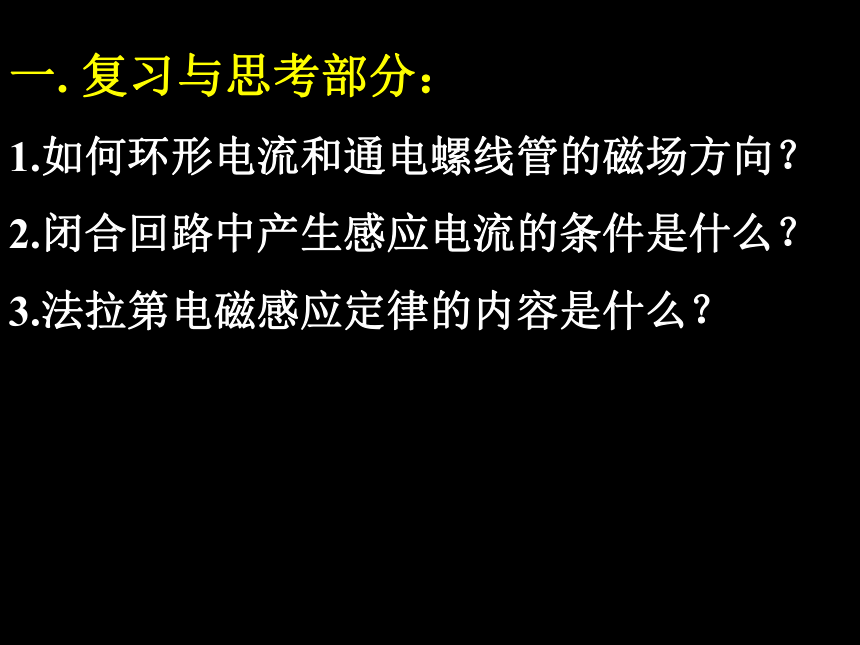

课件20张PPT。楞次定律感应电流的方向感应电流的方向一. 复习与思考部分：
1.如何环形电流和通电螺线管的磁场方向？
2.闭合回路中产生感应电流的条件是什么？

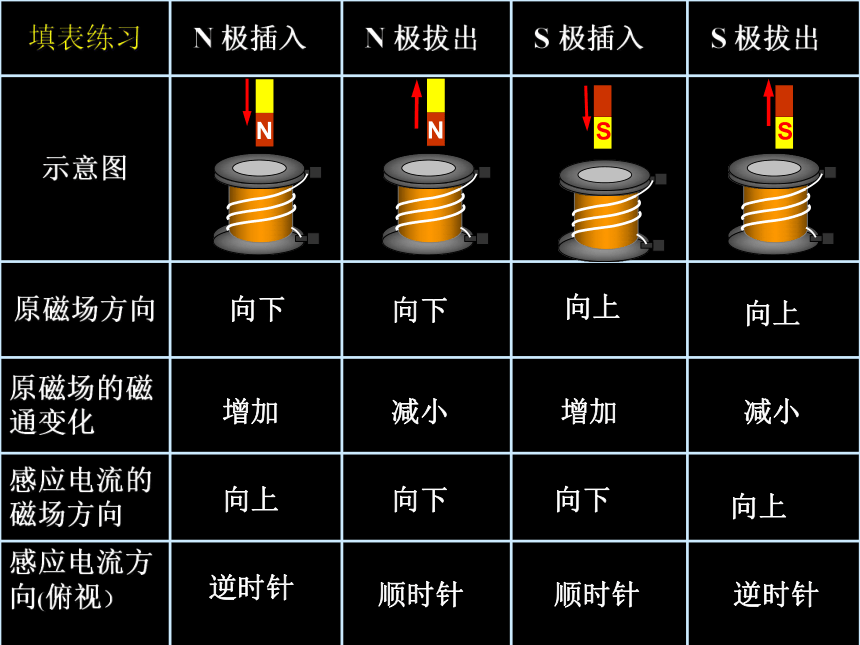

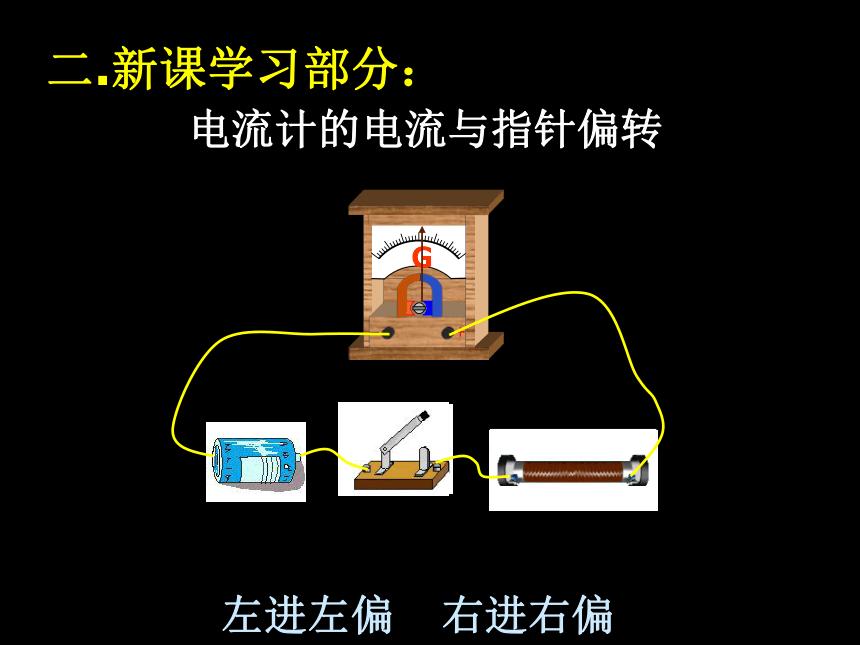

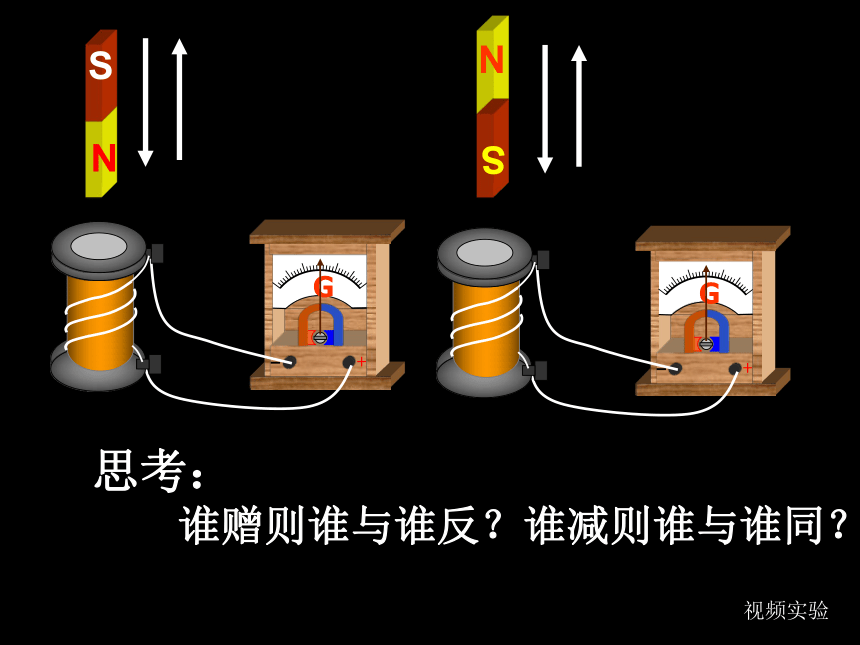

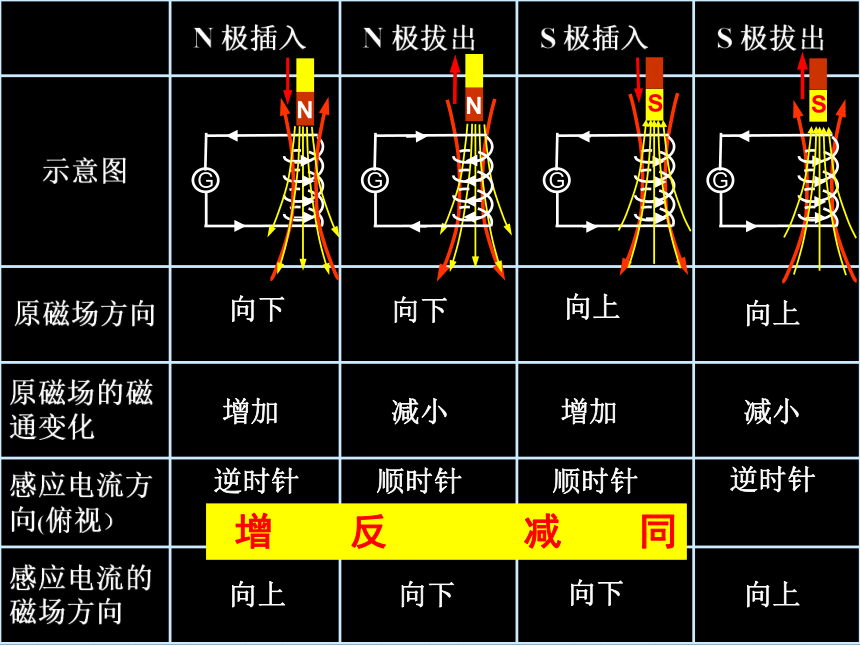

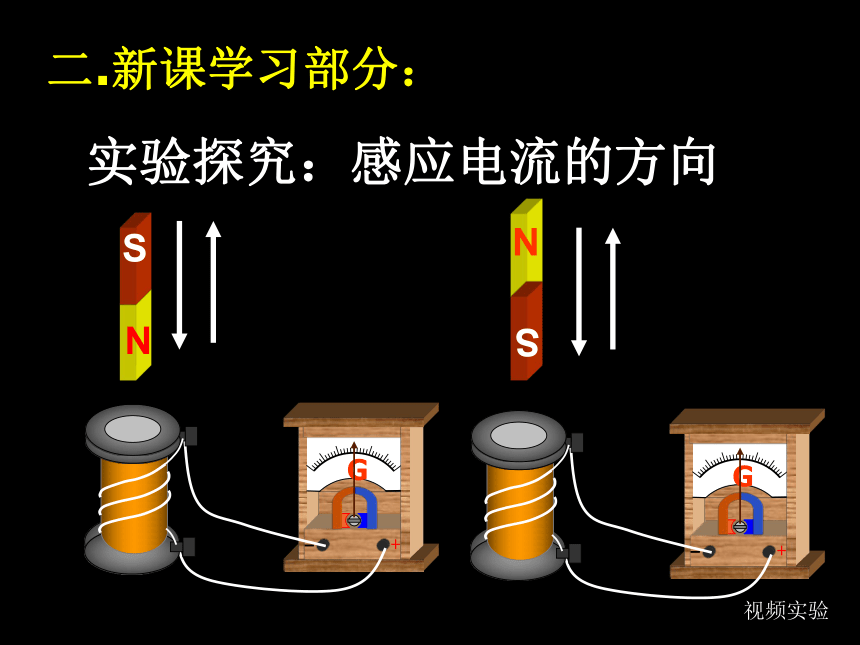

3.法拉第电磁感应定律的内容是什么？左进左偏 右进右偏电流计的电流与指针偏转二.新课学习部分：实验探究：感应电流的方向视频实验二.新课学习部分：向下减小顺时针向下向上向上减小顺时针逆时针向下向上增加向下增加逆时针向上 增 反 减 同视频实验思考：　

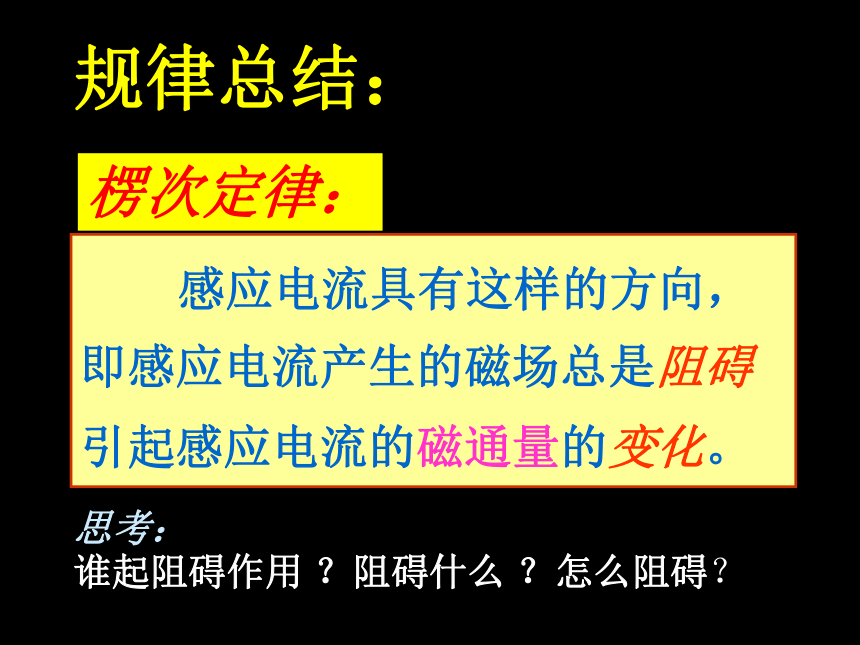

　　谁赠则谁与谁反？谁减则谁与谁同？向下减小顺时针向下向上向上减小顺时针逆时针向下向上增加向下增加逆时针向上 感应电流具有这样的方向，即感应电流产生的磁场总是阻碍引起感应电流的磁通量的变化。楞次定律：思考：

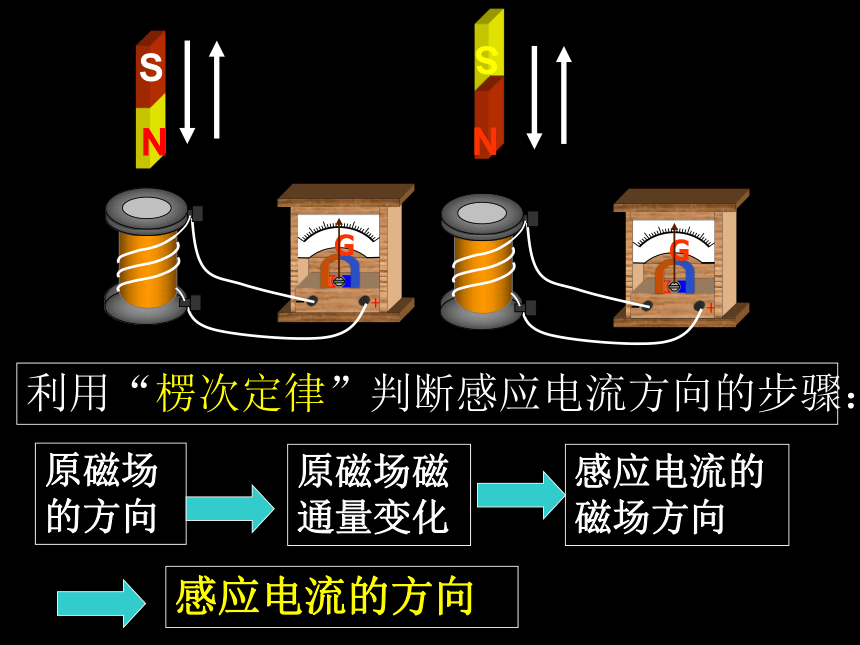

谁起阻碍作用 ？阻碍什么 ？怎么阻碍？规律总结：利用“楞次定律”判断感应电流方向的步骤：原磁场的方向原磁场磁通量变化感应电流的磁场方向感应电流的方向例1：通电直导线与矩形线圈在同一平面内，当线圈远离导线时，判断线圈中感应电流的方向，并总结判断感应电流的步骤。vI分析：１、原磁场的方向：向里２、原磁通量变化情况：减小３、感应电流的磁场方向：向里４、感应电流的方向：顺时针例2：在空间存在着如图所示的磁场区域，一个圆形的导线环从磁场上方的某一个高处自由下落，分析环中感应电流的方向。从相对运动看:N来 阻 去 留NSS感应电流的磁场总是阻碍相对运动。 思考:
谁来则谁阻？怎么阻？谁去则谁留？怎么留？向下减小顺时针向下向上向上减小顺时针逆时针向下向上增加向下增加逆时针向上例3.磁铁N极朝下穿过线圈的过程中，利用“来阻去留”判断当磁铁插入和拔出过程，线圈中产生感应电流的方向。如何判定 I 方向楞次定律相对运动增反减同来阻去留磁通量变化能量守恒1、如图所示，条形磁铁水平放置，金属圆环环面水平，从条形磁铁附近自由释放，分析下落过程中圆环中的电流方向。三.巩固与训练部分：1 、如图所示，条形磁铁水平放置，金属圆环环面水平，从条形磁铁附近自由释放，分析下落过程中圆环中的电流方向。三.巩固与训练部分：2.如图所示，匀强磁场B中，放置一水平光滑金属框架，有一根长为L的金属棒ab与导轨接触良好，在外力F的作用下以速度v匀速向右运动，如果不考虑金属棒和导轨的电阻，试求图中电阻的表达式。 三.巩固与训练部分：竖直轨道和倾角为θ的轨道均无限长，所有接触面都是光滑的，顶端有一个电阻R。在空间存在着两个磁感应强度均为 B 的磁场区域分别与两个轨道平面垂直，分析质量为m、长为L且电阻不计的导体棒从静止释放后的运动状态和最大速度。四.布置作业部分：再见
