宝应县城北高级中学高二物理集体备课教案
高二物理课时设计活页纸
第十四章 　恒定电流
【课 题】专题：伏安法测电阻 　　　
【授课日期】2005年09月　　日　 星期
【授课班级】高二（　　）第　　节
【课 型】高二物理班新授课
【主 备 人】张 兰
【教学目标】1.理解伏安法测电阻的原理，会讨论伏安法测电阻的误差.2.正确选择安培表内接法和外接法。
【教学重点】1.伏安法测电阻的两种接法2. 掌握测量电阻的电路选择方法
【教学难点】 1.伏安法测电阻两种接法的测量误差的讨论，2.测量电路的选择方法
【教学方法】实验讨论
【教学方法】投影仪，干电池（4只）、电键、电压表、电流表、滑动变阻器、定值电阻、导线若干
【教学过程】如下：

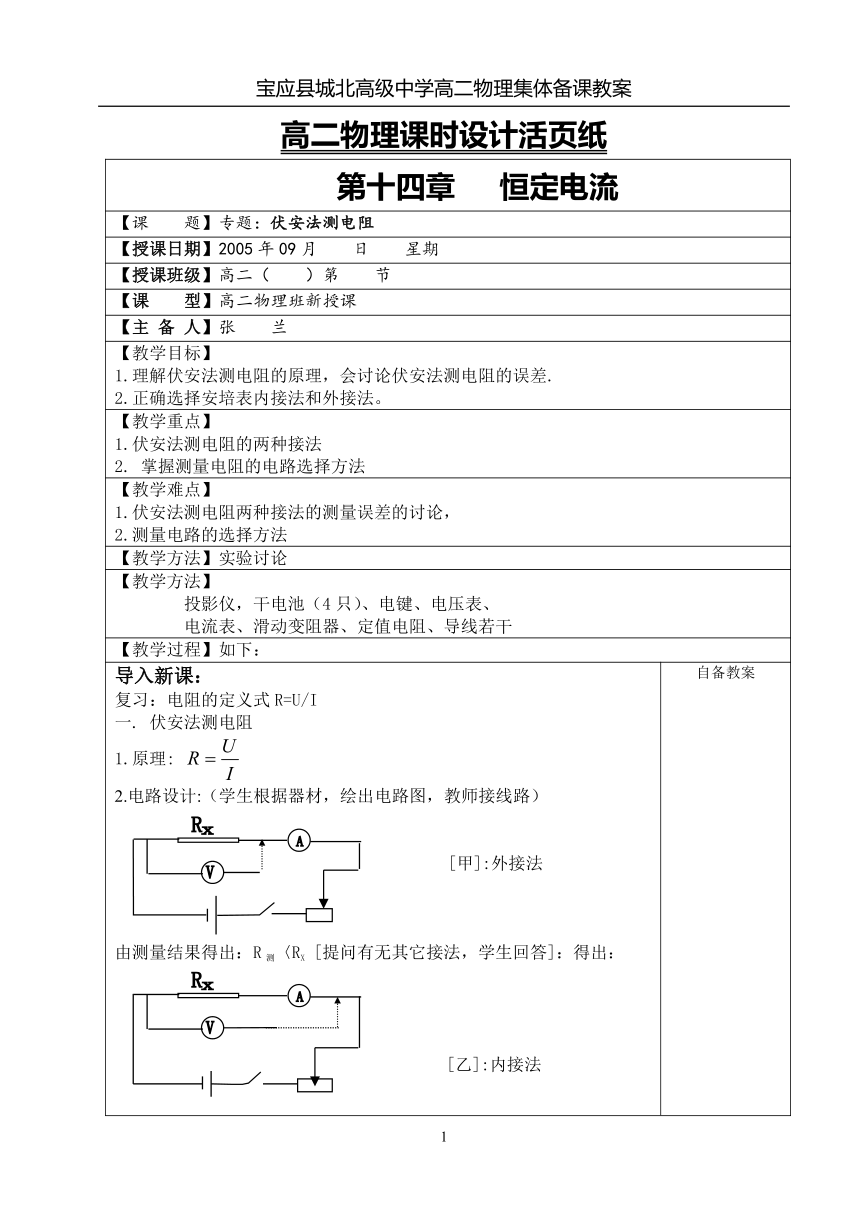

导入新课：复习：电阻的定义式R=U/I伏安法测电阻1.原理: 2.电路设计:（学生根据器材，绘出电路图，教师接线路）[甲]:外接法由测量结果得出：R测〈RX [提问有无其它接法，学生回答]：得出：[乙]:内接法 自备教案
由测量结果得出：R测〉RX总结以上的实验结果：[师生共同讨论其应用]3.原因分析:采用外接法:由于电压表内阻RV分流,使电流表的读数比通过RX的电流大则:,得R测小于RX采用内接法:由于电流表内阻RA分压,使电压表的读数比RX两端的电压大则:得R测大于RX[设问]:为了尽量使R测与RX接近,应用如何选择连接方式？得出: 3.电路选择判断方法:(1):当RX较大、且满足RX>>RA时 ,应采用内接法，因为这时安培表的分压作用较微弱。(2):当RX较小、且满足RX<RV/RX∴应选择内接法 [结 论]：当RX/ RA>RV/RX时,应选内接法当RX/ RA⊿U/U即：分流较明显∴应选择内接法 因此得出：R测>RX[结 论]：当 时,表示电流变化较明显,应选择: 内接法当时,表示电压变化较明显,应选择: 外接法练习:1.如图所示的电路测量待测电阻RX电阻时,下列关于由电表产生误差的说法中,正确的是 ( )由于电压表的分流作用,使电阻值的测量值小于真实值由于电流表的分压作用,使电阻值的测量值小于真实值电压表的内电阻越大,测量越精确电流表的内电阻越大,测量越精确 2.如图所示的电路测量待测电阻RX电阻时,下列关于由电表产生误差的说法中,正确的是 ( )电压表的内电阻越小,测量越精确电流表的内电阻越小,测量越精确电压表的读数大于RX两端的真实电压, RX的测量值大于真实值由于电压表的分流作用,使RX的测量值小于真实值3. 如图所示是用伏安法测电阻的部分电路,开关先接通a和b时,观察电压表和电流表示数的变化,那么 ( )若电压表示数有显著变化, 测量R的值时,S应接a若电压表示数有显著变化, 测量R的值时,S应接b若电流表示数有显著变化, 测量R的值时,S应接a若电流表示数有显著变化, 测量R的值时,S应接b4.如图所示的电路待测电阻RX电阻,已知电压表的读数为20V, 电流表读数为0.4A, 电压表的的内电阻为2.0╳103Ω,电流表的的内电阻为1.0╳10-2Ω,待测电阻RX的测量值为-------Ω,其真实值为----------Ω.
