书本实验回顾

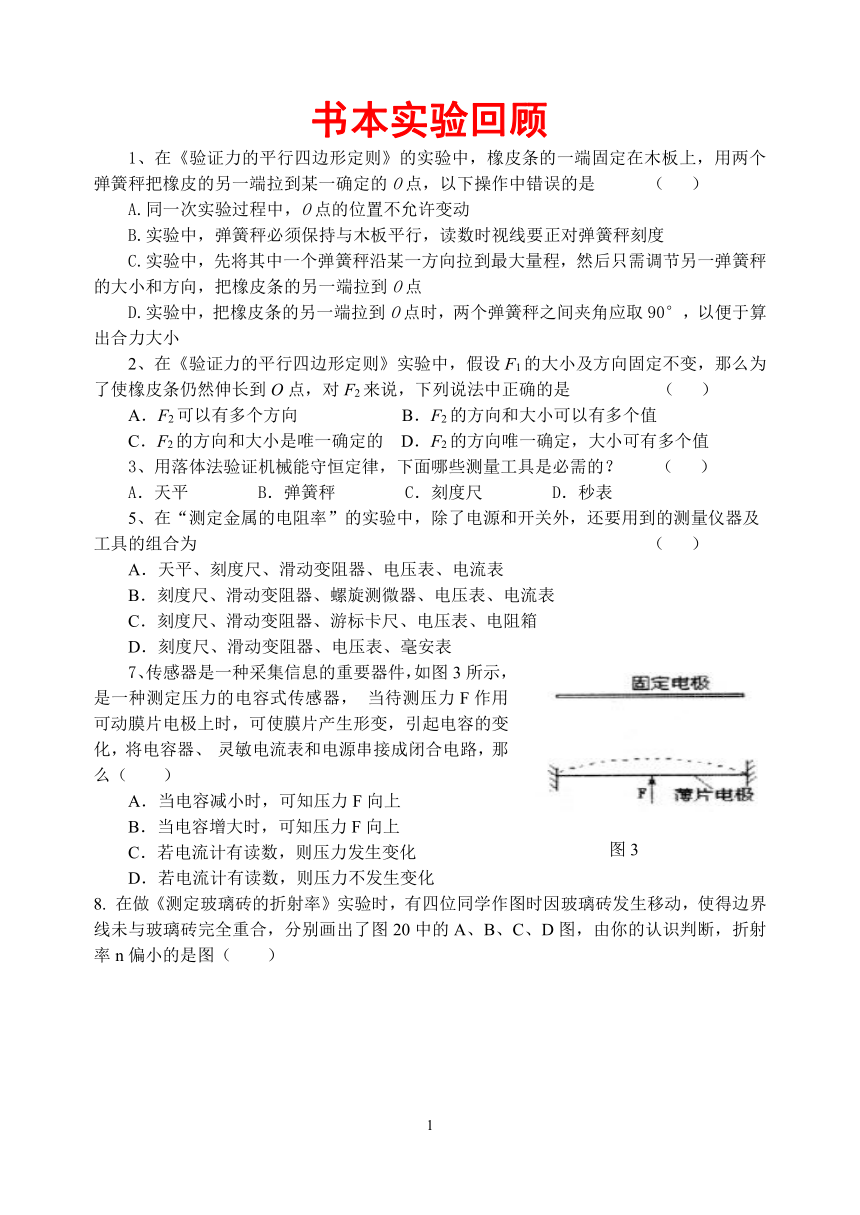

1、在《验证力的平行四边形定则》的实验中，橡皮条的一端固定在木板上，用两个弹簧秤把橡皮的另一端拉到某一确定的O点，以下操作中错误的是 （ ）
A.同一次实验过程中，O点的位置不允许变动?
B.实验中，弹簧秤必须保持与木板平行，读数时视线要正对弹簧秤刻度?
C.实验中，先将其中一个弹簧秤沿某一方向拉到最大量程，然后只需调节另一弹簧秤的大小和方向，把橡皮条的另一端拉到O点?
D.实验中，把橡皮条的另一端拉到O点时，两个弹簧秤之间夹角应取90°，以便于算出合力大小?
2、在《验证力的平行四边形定则》实验中，假设F1的大小及方向固定不变，那么为了使橡皮条仍然伸长到O点，对F2来说，下列说法中正确的是 （ ）
A．F2可以有多个方向 B．F2的方向和大小可以有多个值
C．F2的方向和大小是唯一确定的 D．F2的方向唯一确定，大小可有多个值
3、用落体法验证机械能守恒定律，下面哪些测量工具是必需的？ （ ）
A．天平 B．弹簧秤 C．刻度尺 D．秒表
5、在“测定金属的电阻率”的实验中，除了电源和开关外，还要用到的测量仪器及工具的组合为 （ ）
A．天平、刻度尺、滑动变阻器、电压表、电流表
B．刻度尺、滑动变阻器、螺旋测微器、电压表、电流表
C．刻度尺、滑动变阻器、游标卡尺、电压表、电阻箱
D．刻度尺、滑动变阻器、电压表、毫安表
7、传感器是一种采集信息的重要器件，如图3所示，是一种测定压力的电容式传感器， 当待测压力F作用可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、 灵敏电流表和电源串接成闭合电路，那么（ ）
A．当电容减小时，可知压力F向上
B．当电容增大时，可知压力F向上
C．若电流计有读数，则压力发生变化
D．若电流计有读数，则压力不发生变化
8. 在做《测定玻璃砖的折射率》实验时，有四位同学作图时因玻璃砖发生移动，使得边界线未与玻璃砖完全重合，分别画出了图20中的A、B、C、D图，由你的认识判断，折射率n偏小的是图（ ）

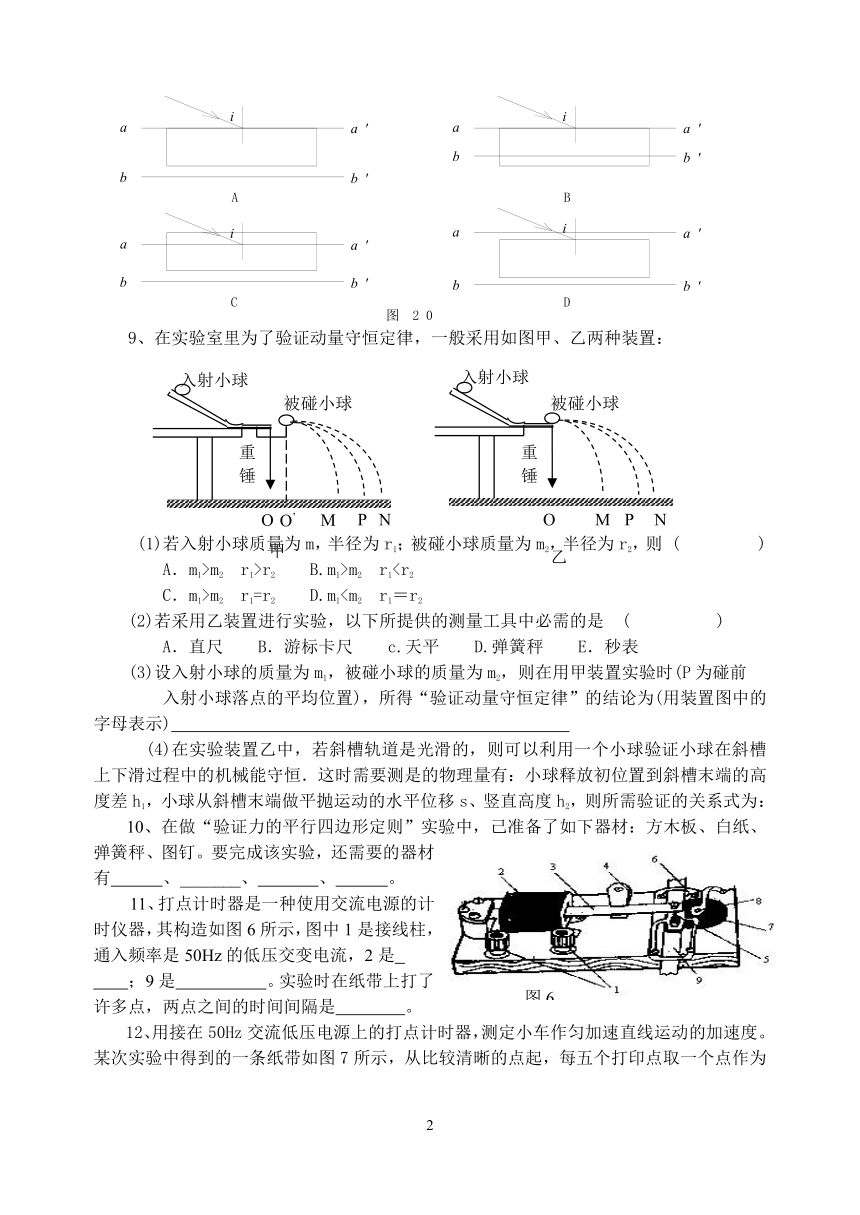

9、在实验室里为了验证动量守恒定律，一般采用如图甲、乙两种装置：
(1)若入射小球质量为m，半径为r1；被碰小球质量为m2，半径为r2，则 ( )
A．m1>m2 r1>r2 B.m1>m2 r1 C．m1>m2 r1=r2 D.m1(2)若采用乙装置进行实验，以下所提供的测量工具中必需的是 ( )
A．直尺 B．游标卡尺 c.天平 D.弹簧秤 E．秒表
(3)设入射小球的质量为m1，被碰小球的质量为m2，则在用甲装置实验时(P为碰前
入射小球落点的平均位置)，所得“验证动量守恒定律”的结论为(用装置图中的字母表示)
(4)在实验装置乙中，若斜槽轨道是光滑的，则可以利用一个小球验证小球在斜槽上下滑过程中的机械能守恒．这时需要测是的物理量有：小球释放初位置到斜槽末端的高度差h1，小球从斜槽末端做平抛运动的水平位移s、竖直高度h2，则所需验证的关系式为：
10、在做“验证力的平行四边形定则”实验中，己准备了如下器材：方木板、白纸、弹簧秤、图钉。要完成该实验，还需要的器材有 、_______、 、 。
11、打点计时器是一种使用交流电源的计时仪器，其构造如图6所示，图中1是接线柱，通入频率是50Hz的低压交变电流，2是 ；9是 。实验时在纸带上打了许多点，两点之间的时间间隔是 。

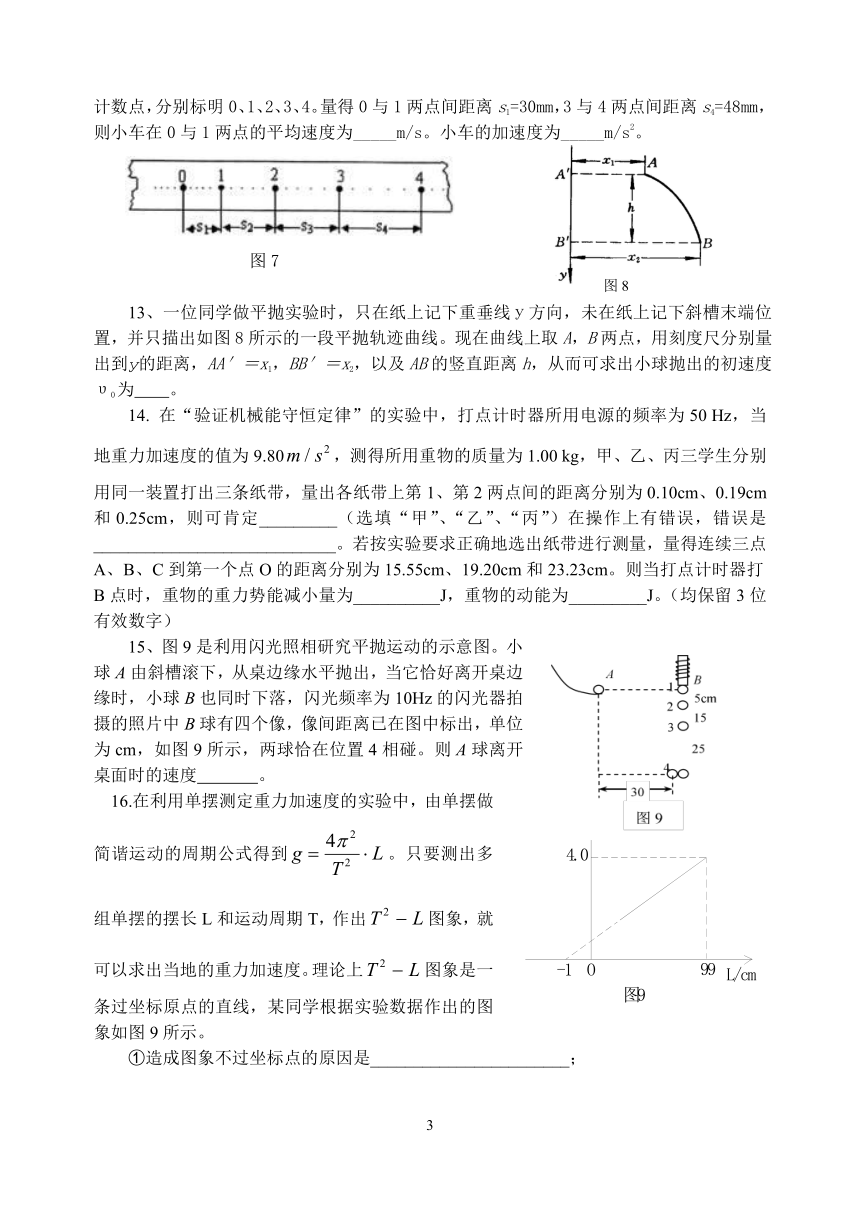

12、用接在50Hz交流低压电源上的打点计时器，测定小车作匀加速直线运动的加速度。某次实验中得到的一条纸带如图7所示，从比较清晰的点起，每五个打印点取一个点作为计数点，分别标明0、1、2、3、4。量得0与1两点间距离s1=30mm，3与4两点间距离s4=48mm，则小车在0与1两点的平均速度为_____m/s。小车的加速度为_____m/s2。
图7
13、一位同学做平抛实验时，只在纸上记下重垂线у方向，未在纸上记下斜槽末端位置，并只描出如图8所示的一段平抛轨迹曲线。现在曲线上取A，B两点，用刻度尺分别量出到у的距离，AA′＝x1，BB′＝x2，以及AB的竖直距离h，从而可求出小球抛出的初速度υ0为 。
14. 在“验证机械能守恒定律”的实验中，打点计时器所用电源的频率为50 Hz，当地重力加速度的值为9.80，测得所用重物的质量为1.00 kg，甲、乙、丙三学生分别用同一装置打出三条纸带，量出各纸带上第1、第2两点间的距离分别为0.10cm、0.19cm和0.25cm，则可肯定_________（选填“甲”、“乙”、“丙”）在操作上有错误，错误是____________________________。若按实验要求正确地选出纸带进行测量，量得连续三点A、B、C到第一个点O的距离分别为15.55cm、19.20cm和23.23cm。则当打点计时器打B点时，重物的重力势能减小量为__________J，重物的动能为_________J。（均保留3位有效数字）
15、图9是利用闪光照相研究平抛运动的示意图。小球A由斜槽滚下，从桌边缘水平抛出，当它恰好离开桌边缘时，小球B也同时下落，闪光频率为10Hz的闪光器拍摄的照片中B球有四个像，像间距离已在图中标出，单位为cm，如图9所示，两球恰在位置4相碰。则A球离开桌面时的速度 。
16.在利用单摆测定重力加速度的实验中，由单摆做简谐运动的周期公式得到。只要测出多组单摆的摆长L和运动周期T，作出图象，就可以求出当地的重力加速度。理论上图象是一条过坐标原点的直线，某同学根据实验数据作出的图象如图9所示。
①造成图象不过坐标点的原因是_______________________；
②由图象求出的重力加速度。（取）

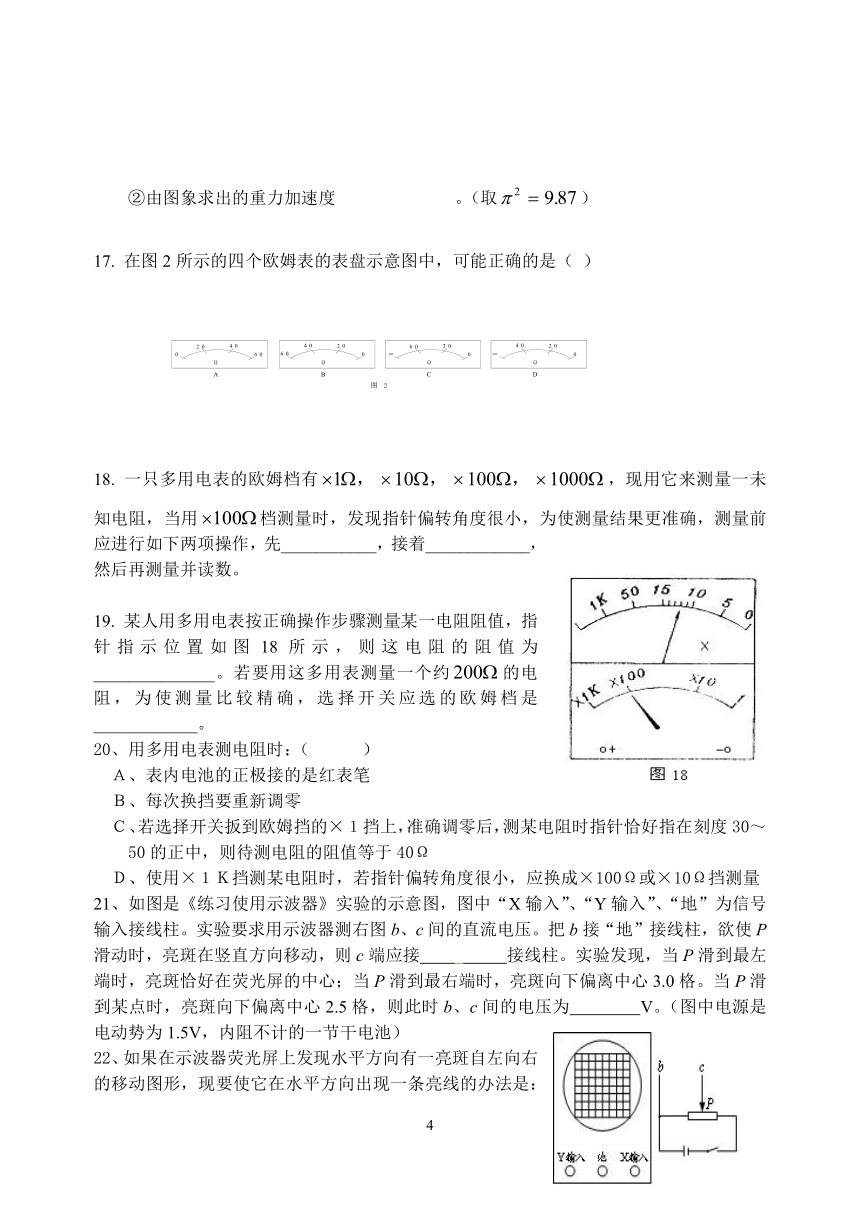

17. 在图2所示的四个欧姆表的表盘示意图中，可能正确的是（ ）
18. 一只多用电表的欧姆档有，现用它来测量一未知电阻，当用档测量时，发现指针偏转角度很小，为使测量结果更准确，测量前应进行如下两项操作，先___________，接着____________，然后再测量并读数。
19. 某人用多用电表按正确操作步骤测量某一电阻阻值，指针指示位置如图18所示，则这电阻的阻值为______________。若要用这多用表测量一个约的电阻，为使测量比较精确，选择开关应选的欧姆档是____________。
20、用多用电表测电阻时：（ ）
Ａ、表内电池的正极接的是红表笔
Ｂ、每次换挡要重新调零
Ｃ、若选择开关扳到欧姆挡的×１挡上，准确调零后，测某电阻时指针恰好指在刻度30～50的正中，则待测电阻的阻值等于40Ω
Ｄ、使用×１Ｋ挡测某电阻时，若指针偏转角度很小，应换成×100Ω或×10Ω挡测量
21、如图是《练习使用示波器》实验的示意图，图中“X输入”、“Y输入”、“地”为信号输入接线柱。实验要求用示波器测右图b、c间的直流电压。把b接“地”接线柱，欲使P滑动时，亮斑在竖直方向移动，则c端应接 接线柱。实验发现，当P滑到最左端时，亮斑恰好在荧光屏的中心；当P滑到最右端时，亮斑向下偏离中心3.0格。当P滑到某点时，亮斑向下偏离中心2.5格，则此时b、c间的电压为 V。（图中电源是电动势为1.5V，内阻不计的一节干电池）
22、如果在示波器荧光屏上发现水平方向有一亮斑自左向右的移动图形，现要使它在水平方向出现一条亮线的办法是：（ ）；；
Ａ、顺时针旋转辉度调节旋钮
Ｂ、调节衰减旋钮
Ｃ、调节扫描范围旋钮和扫描微调旋钮
Ｄ、调节Ｙ增益旋钮
23. 如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．?
红表笔接
A
A
B
B
C
C
黑表笔接
B
C
A
C
A
B
测得阻值(Ω)
100
10k
100k
10.1k
90
190
由表中的数据可以判定:?
（1）电阻接在______________两点间，阻值为_________________Ω．
（2）二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________Ω，反向阻值为______________Ω．
24.小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：?
I/(A)
0.12
0.21
0.29
0.34
0.38
0.42
0.45
0.47
0.49
0.50
U(V)
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
（1）在左下框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器（变化范围0～10Ω）、电源、小灯泡、电键、导线若于．?
（2）在图中画出小灯泡的U—I曲线．
（3）若将该小灯泡接在电动势是1.5V，内阻是2.0Ω的电池两端，小灯泡的实际功率是多少?（简要写出求解过程，若需作图，可直接画在图中）
25、某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1．5 V，内阻约为1Ω；电压表(0一3V，3kΩ)、电流表(0～0．6A，1．0Ω)、滑动变阻器有R1(10Ω，2A)和R2(100Ω，0．1 A)各一只．
（1)实验中滑动变阻器应选用 (填“R1”或“R2”)。
(2)在图乙中用笔画线代替导线连接实验电路。
(3)在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可较准确地求出该电源电动势E＝ V；内阻，r Ω。
(4)电动势测量值______真实值,内电阻测量值______真实值.( 填< ,> ,= )
26、把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig为200μA，内阻估计在400－600?之间。
（１）按图14测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：
（A）滑动变阻器（阻值范围0－200?）
（B）滑动变阻器（阻值范围0－1750?）
（C）电阻箱（阻值范围0－999?）
（D）电阻箱（阻值范围0－99999?）
（E）电源（电动势6Ｖ，内阻0.3?）
（Ｆ）电源（电动势12Ｖ，内阻0.6?）
按实验要求，R最好选用________，R’最好选用______，E最好选用_______。（填入选用器材的字母代号）
（2）若电流表指针偏转到正好是满刻度的一半时记下的R/=500Ω，则电流表的内阻rg=_______Ω。测出的rg比真实值_____（填“偏大”或“偏小”）。现在通过串联一个24.5k?的电阻把它改装成为一个电压表，此电压表的量程为__________。
（3）图15是测定未知电阻Rx的电路图，图16是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
（4）测量时，电流表的读数为0.20Ａ，而改装后的电压表的表头读数如图17所示，那么Rx的阻值等于__________。
书本实验回顾
答案
一、选择题
题号
1
2
3
4
5
6
7
答案
CD
C
C
BC
B
C
BC
二、填空与作图题
8. A、D
9、答案：（1）C
（2）AC
（3）m1OP=m1OM＋m2O’N
（4）s2＝4h1h2
10、橡皮筋；细绳套；刻度尺；三角板。（不分先后）
11、线圈、纸带、0.02s
12、0.30m/s, 0.60m/s2
13、
14、丙，先放纸带后接通电源，1.88J，1.84J
15、1m/s
16、①测摆长时漏掉摆球半径；②
17。c
18. 选取×1K的档位；将两表笔相接，调节调零电阻，使表指针指到电阻刻度的“0”上。
19.
20、B
21.Y输入 1.25
22.C
26、（1）D、C、F
（2）5.0V
（3）电路连接如图D-1所示。
（4）15?
6.伏安特性曲线的描绘：
〖1〗
【解析】（1）由于小灯泡灯丝的电阻值远小于电压表的内阻（如：电压为2.00V时，其阻值R灯=），为减少由于电表接入电路引起的系统误差，应采用电流表外接法．为使小灯泡两端的电压的变化范围尽可能大，滑线变阻器应连接成分压电路，实验电路如图所示．?
（2）根据实验得到的数据在U—I坐标系中描点，并将这些数据点连接成一条平滑的曲线，如图所示．?
（3）根据作出电源的U—I图线，它与小灯泡的伏安特性曲线的交点坐标就是小灯泡的工作点，即工作电流I=0.35A，工作电压U=0.08V，故小灯泡的实际功率P=IU=0.28W．
【点评】 本题主要考查独立完成实验的能力．主要包括①实验原理及电路；②用图象法处理实验数据，并得出实验结论．其中利用图线确定小灯泡与电源连接后的工作点是解答本题第（3）问的关键．?
8. 探究黑盒子问题:
〖1〗
【解析】（1）AB 100Ω （2）AC A 90Ω 10kΩ??
1、在《验证力的平行四边形定则》的实验中，橡皮条的一端固定在木板上，用两个弹簧秤把橡皮的另一端拉到某一确定的O点，以下操作中错误的是 （ ）
A.同一次实验过程中，O点的位置不允许变动?
B.实验中，弹簧秤必须保持与木板平行，读数时视线要正对弹簧秤刻度?
C.实验中，先将其中一个弹簧秤沿某一方向拉到最大量程，然后只需调节另一弹簧秤的大小和方向，把橡皮条的另一端拉到O点?
D.实验中，把橡皮条的另一端拉到O点时，两个弹簧秤之间夹角应取90°，以便于算出合力大小?
2、在《验证力的平行四边形定则》实验中，假设F1的大小及方向固定不变，那么为了使橡皮条仍然伸长到O点，对F2来说，下列说法中正确的是 （ ）
A．F2可以有多个方向 B．F2的方向和大小可以有多个值
C．F2的方向和大小是唯一确定的 D．F2的方向唯一确定，大小可有多个值
3、用落体法验证机械能守恒定律，下面哪些测量工具是必需的？ （ ）
A．天平 B．弹簧秤 C．刻度尺 D．秒表
5、在“测定金属的电阻率”的实验中，除了电源和开关外，还要用到的测量仪器及工具的组合为 （ ）
A．天平、刻度尺、滑动变阻器、电压表、电流表
B．刻度尺、滑动变阻器、螺旋测微器、电压表、电流表
C．刻度尺、滑动变阻器、游标卡尺、电压表、电阻箱
D．刻度尺、滑动变阻器、电压表、毫安表
7、传感器是一种采集信息的重要器件，如图3所示，是一种测定压力的电容式传感器， 当待测压力F作用可动膜片电极上时，可使膜片产生形变，引起电容的变化，将电容器、 灵敏电流表和电源串接成闭合电路，那么（ ）
A．当电容减小时，可知压力F向上
B．当电容增大时，可知压力F向上
C．若电流计有读数，则压力发生变化
D．若电流计有读数，则压力不发生变化
8. 在做《测定玻璃砖的折射率》实验时，有四位同学作图时因玻璃砖发生移动，使得边界线未与玻璃砖完全重合，分别画出了图20中的A、B、C、D图，由你的认识判断，折射率n偏小的是图（ ）
9、在实验室里为了验证动量守恒定律，一般采用如图甲、乙两种装置：
(1)若入射小球质量为m，半径为r1；被碰小球质量为m2，半径为r2，则 ( )
A．m1>m2 r1>r2 B.m1>m2 r1
A．直尺 B．游标卡尺 c.天平 D.弹簧秤 E．秒表
(3)设入射小球的质量为m1，被碰小球的质量为m2，则在用甲装置实验时(P为碰前
入射小球落点的平均位置)，所得“验证动量守恒定律”的结论为(用装置图中的字母表示)
(4)在实验装置乙中，若斜槽轨道是光滑的，则可以利用一个小球验证小球在斜槽上下滑过程中的机械能守恒．这时需要测是的物理量有：小球释放初位置到斜槽末端的高度差h1，小球从斜槽末端做平抛运动的水平位移s、竖直高度h2，则所需验证的关系式为：
10、在做“验证力的平行四边形定则”实验中，己准备了如下器材：方木板、白纸、弹簧秤、图钉。要完成该实验，还需要的器材有 、_______、 、 。
11、打点计时器是一种使用交流电源的计时仪器，其构造如图6所示，图中1是接线柱，通入频率是50Hz的低压交变电流，2是 ；9是 。实验时在纸带上打了许多点，两点之间的时间间隔是 。
12、用接在50Hz交流低压电源上的打点计时器，测定小车作匀加速直线运动的加速度。某次实验中得到的一条纸带如图7所示，从比较清晰的点起，每五个打印点取一个点作为计数点，分别标明0、1、2、3、4。量得0与1两点间距离s1=30mm，3与4两点间距离s4=48mm，则小车在0与1两点的平均速度为_____m/s。小车的加速度为_____m/s2。
图7
13、一位同学做平抛实验时，只在纸上记下重垂线у方向，未在纸上记下斜槽末端位置，并只描出如图8所示的一段平抛轨迹曲线。现在曲线上取A，B两点，用刻度尺分别量出到у的距离，AA′＝x1，BB′＝x2，以及AB的竖直距离h，从而可求出小球抛出的初速度υ0为 。
14. 在“验证机械能守恒定律”的实验中，打点计时器所用电源的频率为50 Hz，当地重力加速度的值为9.80，测得所用重物的质量为1.00 kg，甲、乙、丙三学生分别用同一装置打出三条纸带，量出各纸带上第1、第2两点间的距离分别为0.10cm、0.19cm和0.25cm，则可肯定_________（选填“甲”、“乙”、“丙”）在操作上有错误，错误是____________________________。若按实验要求正确地选出纸带进行测量，量得连续三点A、B、C到第一个点O的距离分别为15.55cm、19.20cm和23.23cm。则当打点计时器打B点时，重物的重力势能减小量为__________J，重物的动能为_________J。（均保留3位有效数字）
15、图9是利用闪光照相研究平抛运动的示意图。小球A由斜槽滚下，从桌边缘水平抛出，当它恰好离开桌边缘时，小球B也同时下落，闪光频率为10Hz的闪光器拍摄的照片中B球有四个像，像间距离已在图中标出，单位为cm，如图9所示，两球恰在位置4相碰。则A球离开桌面时的速度 。
16.在利用单摆测定重力加速度的实验中，由单摆做简谐运动的周期公式得到。只要测出多组单摆的摆长L和运动周期T，作出图象，就可以求出当地的重力加速度。理论上图象是一条过坐标原点的直线，某同学根据实验数据作出的图象如图9所示。
①造成图象不过坐标点的原因是_______________________；
②由图象求出的重力加速度。（取）
17. 在图2所示的四个欧姆表的表盘示意图中，可能正确的是（ ）
18. 一只多用电表的欧姆档有，现用它来测量一未知电阻，当用档测量时，发现指针偏转角度很小，为使测量结果更准确，测量前应进行如下两项操作，先___________，接着____________，然后再测量并读数。
19. 某人用多用电表按正确操作步骤测量某一电阻阻值，指针指示位置如图18所示，则这电阻的阻值为______________。若要用这多用表测量一个约的电阻，为使测量比较精确，选择开关应选的欧姆档是____________。
20、用多用电表测电阻时：（ ）
Ａ、表内电池的正极接的是红表笔
Ｂ、每次换挡要重新调零
Ｃ、若选择开关扳到欧姆挡的×１挡上，准确调零后，测某电阻时指针恰好指在刻度30～50的正中，则待测电阻的阻值等于40Ω
Ｄ、使用×１Ｋ挡测某电阻时，若指针偏转角度很小，应换成×100Ω或×10Ω挡测量
21、如图是《练习使用示波器》实验的示意图，图中“X输入”、“Y输入”、“地”为信号输入接线柱。实验要求用示波器测右图b、c间的直流电压。把b接“地”接线柱，欲使P滑动时，亮斑在竖直方向移动，则c端应接 接线柱。实验发现，当P滑到最左端时，亮斑恰好在荧光屏的中心；当P滑到最右端时，亮斑向下偏离中心3.0格。当P滑到某点时，亮斑向下偏离中心2.5格，则此时b、c间的电压为 V。（图中电源是电动势为1.5V，内阻不计的一节干电池）
22、如果在示波器荧光屏上发现水平方向有一亮斑自左向右的移动图形，现要使它在水平方向出现一条亮线的办法是：（ ）；；
Ａ、顺时针旋转辉度调节旋钮
Ｂ、调节衰减旋钮
Ｃ、调节扫描范围旋钮和扫描微调旋钮
Ｄ、调节Ｙ增益旋钮
23. 如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．?
红表笔接
A
A
B
B
C
C
黑表笔接
B
C
A
C
A
B
测得阻值(Ω)
100
10k
100k
10.1k
90
190
由表中的数据可以判定:?
（1）电阻接在______________两点间，阻值为_________________Ω．
（2）二极管接在_________________两点间，其中正极接在_________________点．二极管的正向阻值为____________Ω，反向阻值为______________Ω．
24.小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：?
I/(A)
0.12
0.21
0.29
0.34
0.38
0.42
0.45
0.47
0.49
0.50
U(V)
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
（1）在左下框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器（变化范围0～10Ω）、电源、小灯泡、电键、导线若于．?
（2）在图中画出小灯泡的U—I曲线．
（3）若将该小灯泡接在电动势是1.5V，内阻是2.0Ω的电池两端，小灯泡的实际功率是多少?（简要写出求解过程，若需作图，可直接画在图中）
25、某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1．5 V，内阻约为1Ω；电压表(0一3V，3kΩ)、电流表(0～0．6A，1．0Ω)、滑动变阻器有R1(10Ω，2A)和R2(100Ω，0．1 A)各一只．
（1)实验中滑动变阻器应选用 (填“R1”或“R2”)。
(2)在图乙中用笔画线代替导线连接实验电路。
(3)在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可较准确地求出该电源电动势E＝ V；内阻，r Ω。
(4)电动势测量值______真实值,内电阻测量值______真实值.( 填< ,> ,= )
26、把电流表改装成电压表的实验中，所用电流表G的满偏电流Ig为200μA，内阻估计在400－600?之间。
（１）按图14测定电流表G的内阻Rg，需要选用合适的器材，现有供选用的器材如下：
（A）滑动变阻器（阻值范围0－200?）
（B）滑动变阻器（阻值范围0－1750?）
（C）电阻箱（阻值范围0－999?）
（D）电阻箱（阻值范围0－99999?）
（E）电源（电动势6Ｖ，内阻0.3?）
（Ｆ）电源（电动势12Ｖ，内阻0.6?）
按实验要求，R最好选用________，R’最好选用______，E最好选用_______。（填入选用器材的字母代号）
（2）若电流表指针偏转到正好是满刻度的一半时记下的R/=500Ω，则电流表的内阻rg=_______Ω。测出的rg比真实值_____（填“偏大”或“偏小”）。现在通过串联一个24.5k?的电阻把它改装成为一个电压表，此电压表的量程为__________。
（3）图15是测定未知电阻Rx的电路图，图16是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
（4）测量时，电流表的读数为0.20Ａ，而改装后的电压表的表头读数如图17所示，那么Rx的阻值等于__________。
书本实验回顾
答案
一、选择题
题号
1
2
3
4
5
6
7
答案
CD
C
C
BC
B
C
BC
二、填空与作图题
8. A、D
9、答案：（1）C
（2）AC
（3）m1OP=m1OM＋m2O’N
（4）s2＝4h1h2
10、橡皮筋；细绳套；刻度尺；三角板。（不分先后）
11、线圈、纸带、0.02s
12、0.30m/s, 0.60m/s2
13、
14、丙，先放纸带后接通电源，1.88J，1.84J
15、1m/s
16、①测摆长时漏掉摆球半径；②
17。c
18. 选取×1K的档位；将两表笔相接，调节调零电阻，使表指针指到电阻刻度的“0”上。
19.
20、B
21.Y输入 1.25
22.C
26、（1）D、C、F
（2）5.0V
（3）电路连接如图D-1所示。
（4）15?
6.伏安特性曲线的描绘：
〖1〗
【解析】（1）由于小灯泡灯丝的电阻值远小于电压表的内阻（如：电压为2.00V时，其阻值R灯=），为减少由于电表接入电路引起的系统误差，应采用电流表外接法．为使小灯泡两端的电压的变化范围尽可能大，滑线变阻器应连接成分压电路，实验电路如图所示．?
（2）根据实验得到的数据在U—I坐标系中描点，并将这些数据点连接成一条平滑的曲线，如图所示．?
（3）根据作出电源的U—I图线，它与小灯泡的伏安特性曲线的交点坐标就是小灯泡的工作点，即工作电流I=0.35A，工作电压U=0.08V，故小灯泡的实际功率P=IU=0.28W．
【点评】 本题主要考查独立完成实验的能力．主要包括①实验原理及电路；②用图象法处理实验数据，并得出实验结论．其中利用图线确定小灯泡与电源连接后的工作点是解答本题第（3）问的关键．?
8. 探究黑盒子问题:
〖1〗
【解析】（1）AB 100Ω （2）AC A 90Ω 10kΩ??
