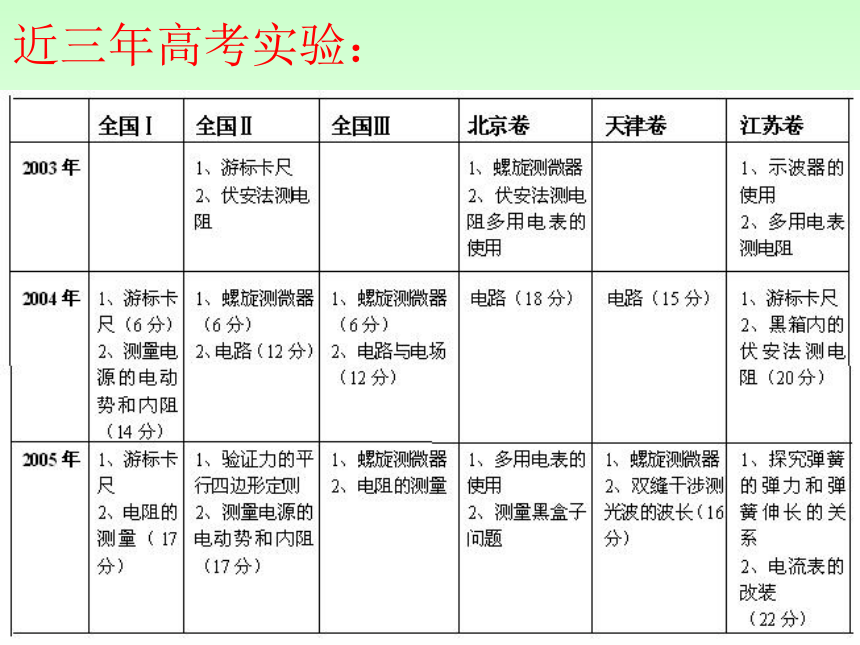

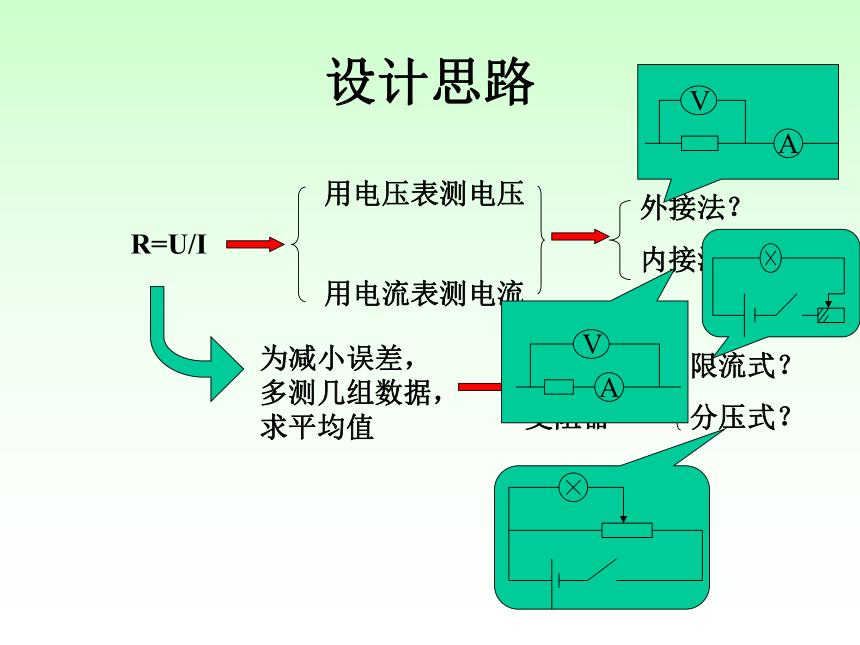

课件16张PPT。 对测量性实验的探究宝泉岭农场中学物理组 殷继巍高考复习实验专题（三）近三年高考实验：设计思路R=U/I用电压表测电压用电流表测电流外接法？
内接法？限流式？

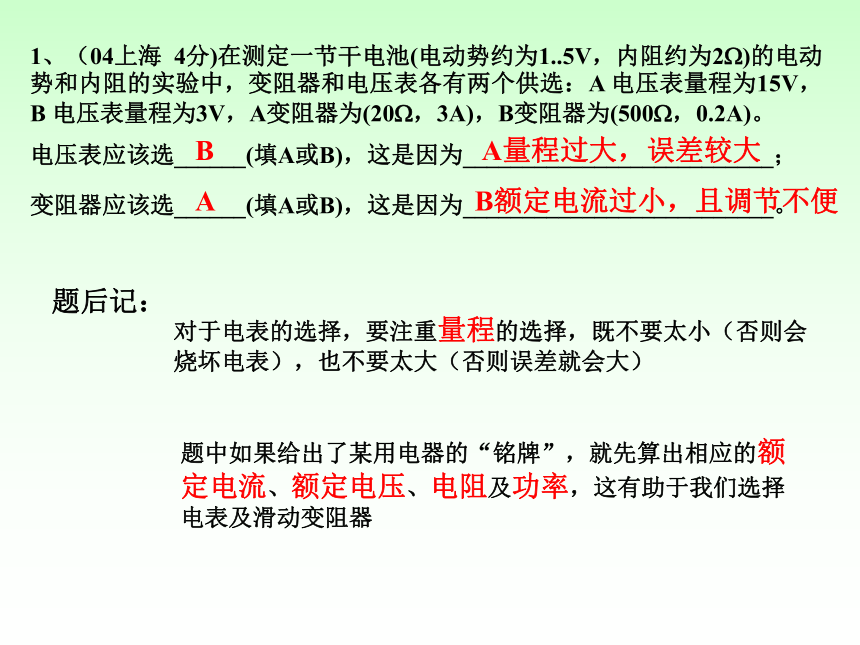

分压式？1、（04上海 4分)在测定一节干电池(电动势约为1..5V，内阻约为2?)的电动势和内阻的实验中，变阻器和电压表各有两个供选：A 电压表量程为15V，B 电压表量程为3V，A变阻器为(20?，3A)，B变阻器为(500?，0.2A)。
电压表应该选______(填A或B)，这是因为__________________________；
变阻器应该选______(填A或B)，这是因为__________________________。 题后记：BA量程过大，误差较大AB额定电流过小，且调节不便对于电表的选择，要注重量程的选择，既不要太小（否则会烧坏电表），也不要太大（否则误差就会大）题中如果给出了某用电器的“铭牌”，就先算出相应的额定电流、额定电压、电阻及功率，这有助于我们选择电表及滑动变阻器２、（03年新课程15分）用伏安法测量电阻阻值R，并求出电阻率ρ。

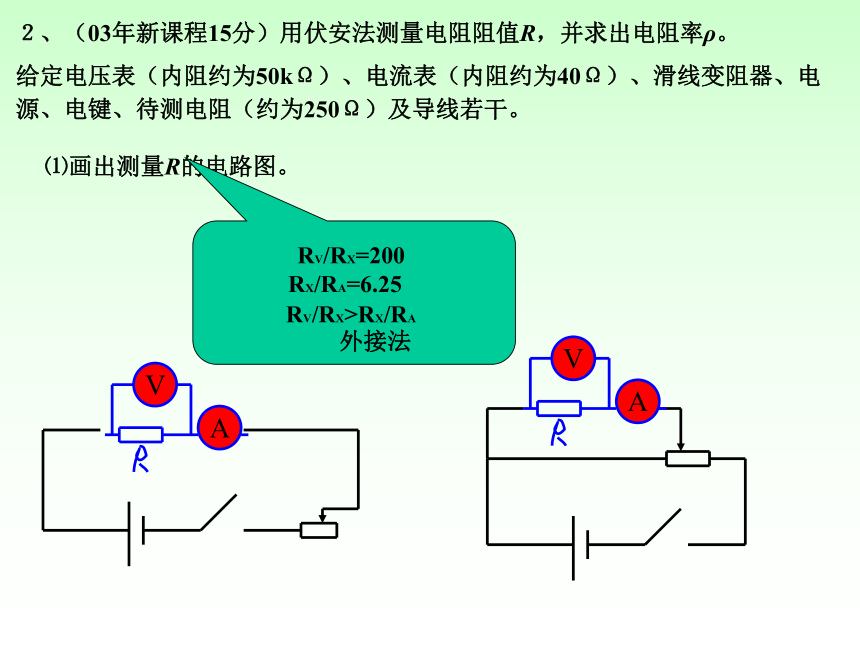

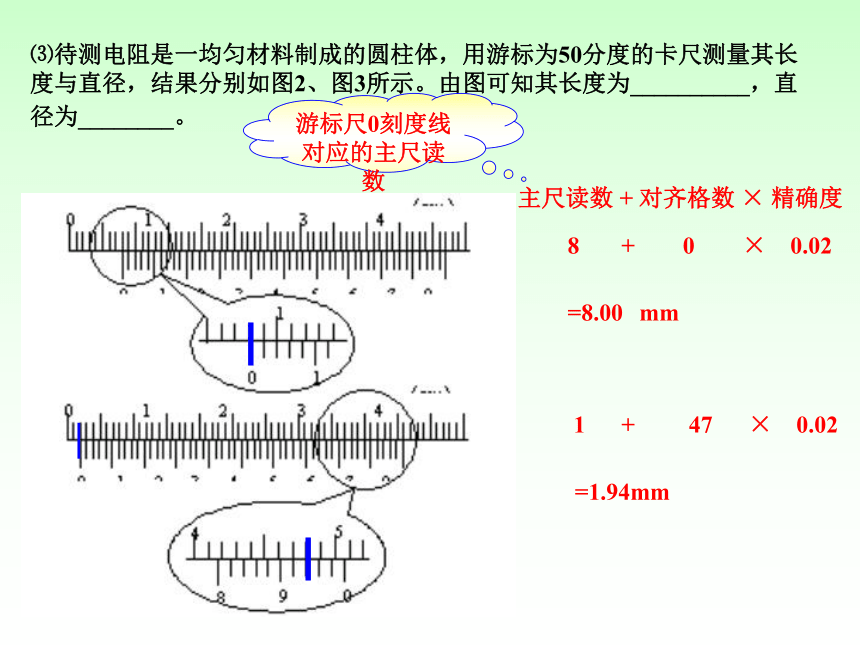

给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑线变阻器、电源、电键、待测电阻（约为250Ω）及导线若干。 ⑴画出测量R的电路图。 外接法RV/RX=200RX/RA=6.25RV/RX>RX/RA⑵图1中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R值的步骤：___________求出的电阻值R=______。（保留3位有效数字） 1.舍去左起第2点，做一条直线，使其余的5个点尽可能的靠近该直线，且均匀的分布在直线的两侧2.求直线的斜率k，k=R(0 1.1)(15 4.5)K=(4.5-1.1)/15=227强调：认清纵轴的起点读数为多少⑶待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图2、图3所示。由图可知其长度为__________，直径为________。 主尺读数 + 对齐格数 × 精确度游标尺0刻度线对应的主尺读数 8 + 0 × 0.02=8.00mm 1 + 47 × 0.02=1.94mm⑷由以上数据可求出ρ=_______________。（保留3位有效数字） R=ρl/s
ρ=Rs/l
s=π(d/2)2 ρ = R π(d/2)2 /l = 8.46 × 10-2 Ωm固定刻度上的读数+可动刻度上的格数×精确度0.01 mm 5.5mm 50.0 0.01 =6.000 2.5mm 20.5 0.01 =2.705３、（03年上海 7分）图1为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I—U关系曲线图。 （1）为了通过测量得到图1所示I—U关系的完整曲线，在图2 图3两个电路中应选择的是图 ；简要说明理由： 。
（电源电动势为9V，内阻不计，滑线变阻器的阻值为0－100Ω）。 分压式限流式2伏安特性曲线要求电压从0开始，且连续可调（2）在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I—U关系曲线可知，热敏电阻两端的电压为—— V；电阻R2的阻值为 Ω。 I1 =U/ R1 =9/250=0.036AI2 =I1 – I2 =0.07-0.036=0.034A=34mA从图像中读出U热=5.2V所以R2的电压U2 =9-5.2=3.8V所以R2的电阻为R2 =3.8/0.034=111.8 Ω（1）根据电路图1，请在图2中画出连线，将器材连接成实验电路。 ４、. （04年京 18分）测定电流表A1的内阻，采用如图1所示的电路。其中：A1是待测电流表，量程为，内阻约为；
A2是标准电流表，量程是200uA；
R1是电阻箱，阻值范围0~999.9 ? ；
R2是滑动变阻器； R3是保护电阻；
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150uA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150uA。若此时电阻箱各旋钮的位置如图3所示，电阻箱R1的阻值是_________，则待测电流表A1的内阻__________。0× 100 + 8 × 10 + 6 × 1 + 3 × 0.1 = 86.3 Ω（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用：__________（填写阻值相应的字母）。
A. 200k ? B. 20k ? C. 15k ? D. 20 ? （4）下面提供最大阻值不同的四个滑动变阻器供选用。既要满足上述实验要求，又要调整方便，滑动变阻器______（填写阻值相应的字母）是最佳选择。
A. 1k ? B. 5k ? C. 10k ? D. 25k ? 分析：电路中最大的可能电流等于A2的量程200uA此时电路总电阻为R=U/I=4v/200uA=20k ? 因为无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全所以R3为20k ? 分析：此时电路总电阻为R=U/I=4v/150uA=26k ? 所以R2=R-R3=6k ? ５、（04全国卷） 用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：
电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1＝750Ω；
电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。 （1）测量中要求电压表的读数不小于其量
程的1/3，试画出测量电阻Rx的一种实验电
路原理图（原理图中的元件要用题图中相应的英文字母标注）。（2）根据你所画的电路原理图在题给的实物图上画出连线。（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。U1/R+U1/r1=U2/r2(U2-U1)/R=U1/r1所以R=U1r1r2/(U2r1-U1r2)所以R=(U2-U1)r1/U1
内接法？限流式？
分压式？1、（04上海 4分)在测定一节干电池(电动势约为1..5V，内阻约为2?)的电动势和内阻的实验中，变阻器和电压表各有两个供选：A 电压表量程为15V，B 电压表量程为3V，A变阻器为(20?，3A)，B变阻器为(500?，0.2A)。
电压表应该选______(填A或B)，这是因为__________________________；
变阻器应该选______(填A或B)，这是因为__________________________。 题后记：BA量程过大，误差较大AB额定电流过小，且调节不便对于电表的选择，要注重量程的选择，既不要太小（否则会烧坏电表），也不要太大（否则误差就会大）题中如果给出了某用电器的“铭牌”，就先算出相应的额定电流、额定电压、电阻及功率，这有助于我们选择电表及滑动变阻器２、（03年新课程15分）用伏安法测量电阻阻值R，并求出电阻率ρ。
给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑线变阻器、电源、电键、待测电阻（约为250Ω）及导线若干。 ⑴画出测量R的电路图。 外接法RV/RX=200RX/RA=6.25RV/RX>RX/RA⑵图1中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R值的步骤：___________求出的电阻值R=______。（保留3位有效数字） 1.舍去左起第2点，做一条直线，使其余的5个点尽可能的靠近该直线，且均匀的分布在直线的两侧2.求直线的斜率k，k=R(0 1.1)(15 4.5)K=(4.5-1.1)/15=227强调：认清纵轴的起点读数为多少⑶待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图2、图3所示。由图可知其长度为__________，直径为________。 主尺读数 + 对齐格数 × 精确度游标尺0刻度线对应的主尺读数 8 + 0 × 0.02=8.00mm 1 + 47 × 0.02=1.94mm⑷由以上数据可求出ρ=_______________。（保留3位有效数字） R=ρl/s
ρ=Rs/l
s=π(d/2)2 ρ = R π(d/2)2 /l = 8.46 × 10-2 Ωm固定刻度上的读数+可动刻度上的格数×精确度0.01 mm 5.5mm 50.0 0.01 =6.000 2.5mm 20.5 0.01 =2.705３、（03年上海 7分）图1为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I—U关系曲线图。 （1）为了通过测量得到图1所示I—U关系的完整曲线，在图2 图3两个电路中应选择的是图 ；简要说明理由： 。
（电源电动势为9V，内阻不计，滑线变阻器的阻值为0－100Ω）。 分压式限流式2伏安特性曲线要求电压从0开始，且连续可调（2）在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I—U关系曲线可知，热敏电阻两端的电压为—— V；电阻R2的阻值为 Ω。 I1 =U/ R1 =9/250=0.036AI2 =I1 – I2 =0.07-0.036=0.034A=34mA从图像中读出U热=5.2V所以R2的电压U2 =9-5.2=3.8V所以R2的电阻为R2 =3.8/0.034=111.8 Ω（1）根据电路图1，请在图2中画出连线，将器材连接成实验电路。 ４、. （04年京 18分）测定电流表A1的内阻，采用如图1所示的电路。其中：A1是待测电流表，量程为，内阻约为；
A2是标准电流表，量程是200uA；
R1是电阻箱，阻值范围0~999.9 ? ；
R2是滑动变阻器； R3是保护电阻；
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150uA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150uA。若此时电阻箱各旋钮的位置如图3所示，电阻箱R1的阻值是_________，则待测电流表A1的内阻__________。0× 100 + 8 × 10 + 6 × 1 + 3 × 0.1 = 86.3 Ω（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用：__________（填写阻值相应的字母）。
A. 200k ? B. 20k ? C. 15k ? D. 20 ? （4）下面提供最大阻值不同的四个滑动变阻器供选用。既要满足上述实验要求，又要调整方便，滑动变阻器______（填写阻值相应的字母）是最佳选择。
A. 1k ? B. 5k ? C. 10k ? D. 25k ? 分析：电路中最大的可能电流等于A2的量程200uA此时电路总电阻为R=U/I=4v/200uA=20k ? 因为无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全所以R3为20k ? 分析：此时电路总电阻为R=U/I=4v/150uA=26k ? 所以R2=R-R3=6k ? ５、（04全国卷） 用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：
电源E，具有一定内阻，电动势约为9.0V；
电压表V1，量程为1.5V，内阻r1＝750Ω；
电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。 （1）测量中要求电压表的读数不小于其量
程的1/3，试画出测量电阻Rx的一种实验电
路原理图（原理图中的元件要用题图中相应的英文字母标注）。（2）根据你所画的电路原理图在题给的实物图上画出连线。（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。U1/R+U1/r1=U2/r2(U2-U1)/R=U1/r1所以R=U1r1r2/(U2r1-U1r2)所以R=(U2-U1)r1/U1
