课件17张PPT。10 简单的逻辑电路模拟信号：数字信号：一、现代信息传播的方式二、门电路简介门电路是一种有一个或多个输入端，只有一个输出端的开关电路，是数字电路的基本单元。

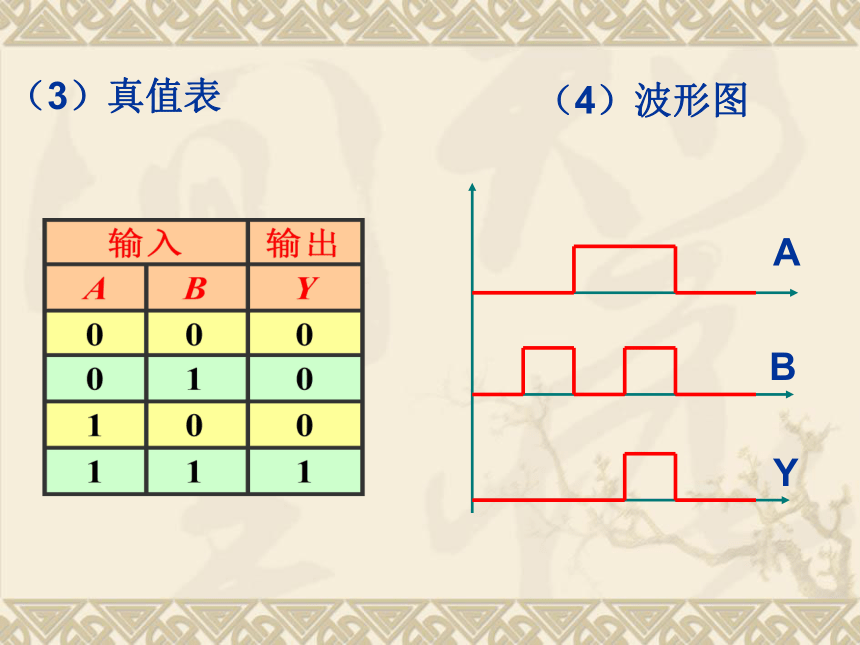

门电路就像一扇门，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。1、“与”门（1）“与”逻辑电路（2）符号（3）真值表（4）波形图ABY晶体管“与”门电路ABYR＋实验现象2、“或”门（1）“或”门逻辑电路结果（2）符号（3）真值表（4）波形图ABY实验现象3、“非”门（1）“非”门逻辑电路条件结果（2）符号：（3）真值表（4）波形图AY三、集成门电路●实验现象 ●逻辑关系 ●逻辑关系 ●真值表 与门 或门 非门 ●符号 例题1、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。
（1）要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？
（2）为什么温度高时电铃会被接通？
（3）为了提高该电路的灵敏度，即报警稳定调的稍底些，R的值应大一些还是小一些？实验操作举例路灯自控开关自然光模拟路灯作业82页 第1 2 3 4题
不抄题目但要画图
