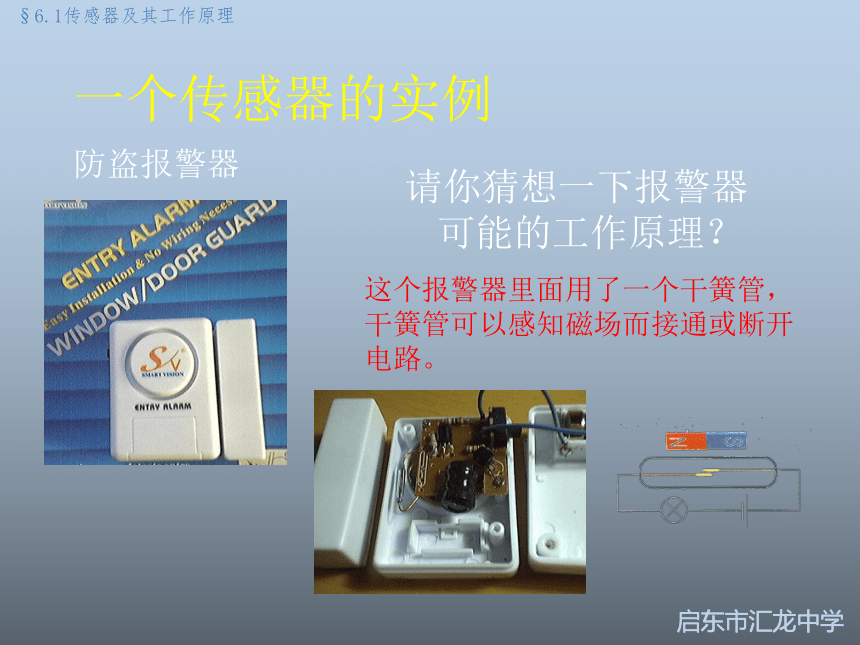

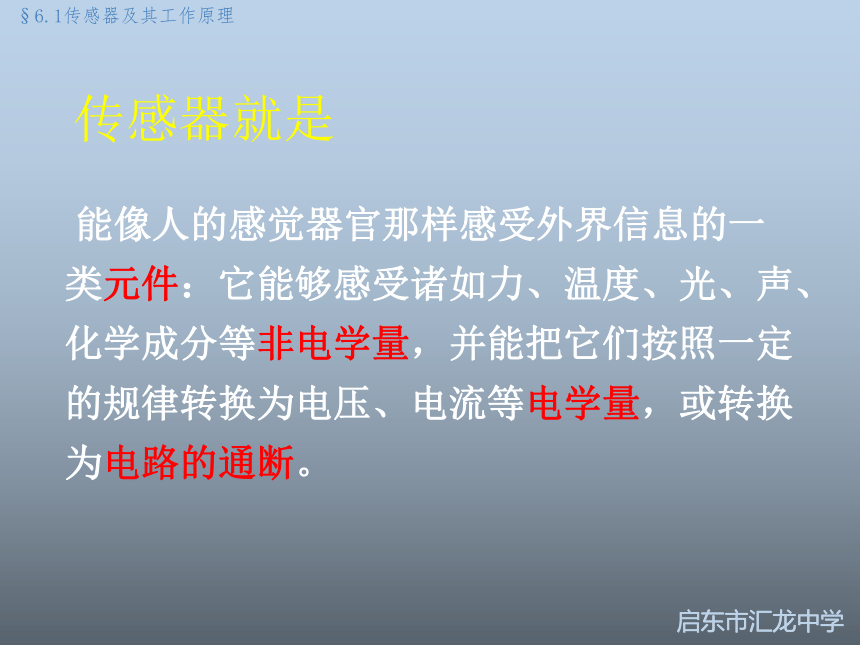

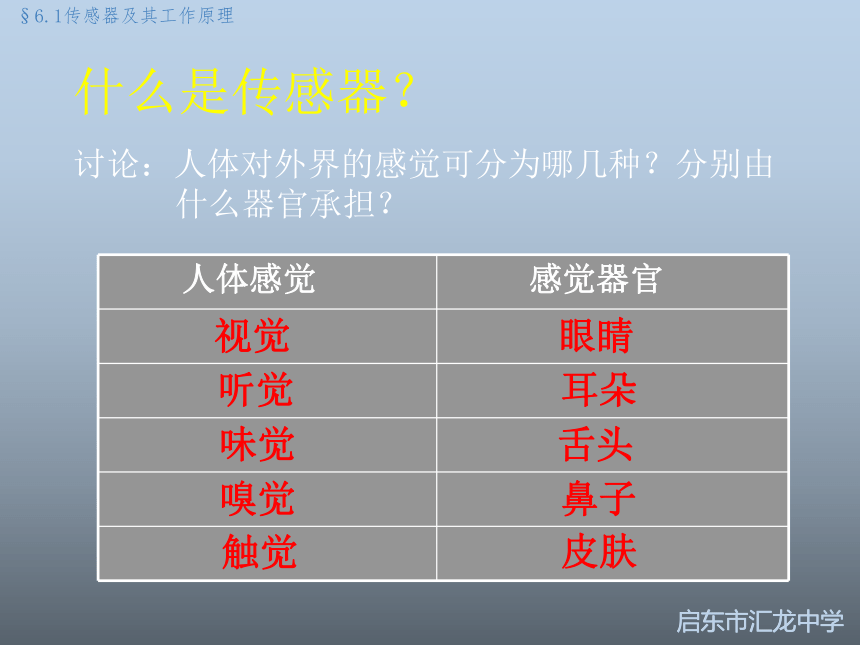

课件28张PPT。§6.1 传感器及其工作原理执教：陈黎荣启东市汇龙中学一个传感器的实例防盗报警器启东市汇龙中学请你猜想一下报警器可能的工作原理？§6.1传感器及其工作原理这个报警器里面用了一个干簧管，干簧管可以感知磁场而接通或断开电路。什么是传感器？讨论：人体对外界的感觉可分为哪几种？分别由什么器官承担？启东市汇龙中学§6.1传感器及其工作原理视觉眼睛听觉耳朵味觉舌头嗅觉鼻子触觉皮肤传感器就是启东市汇龙中学§6.1传感器及其工作原理

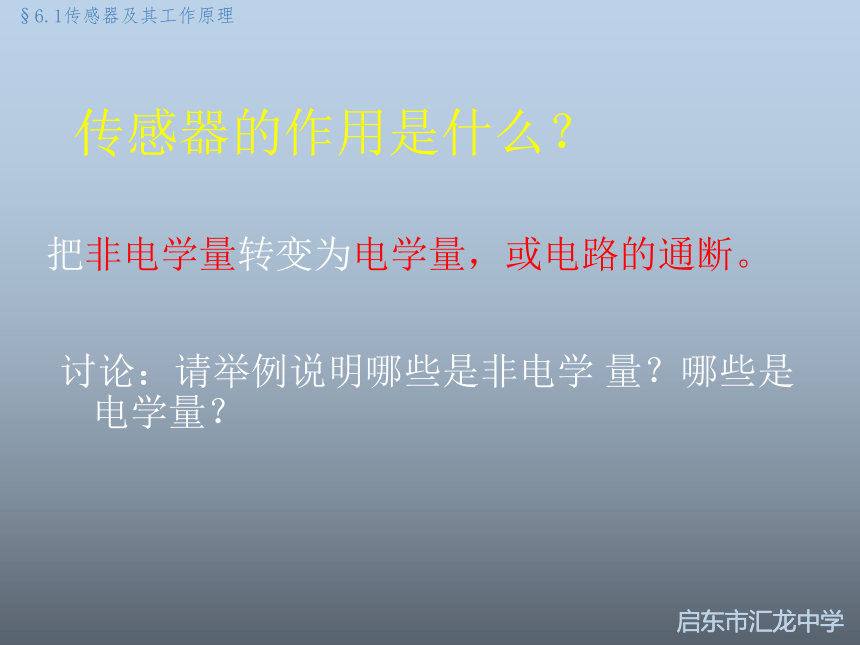

能像人的感觉器官那样感受外界信息的一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。传感器的作用是什么？讨论：请举例说明哪些是非电学 量？哪些是电学量？

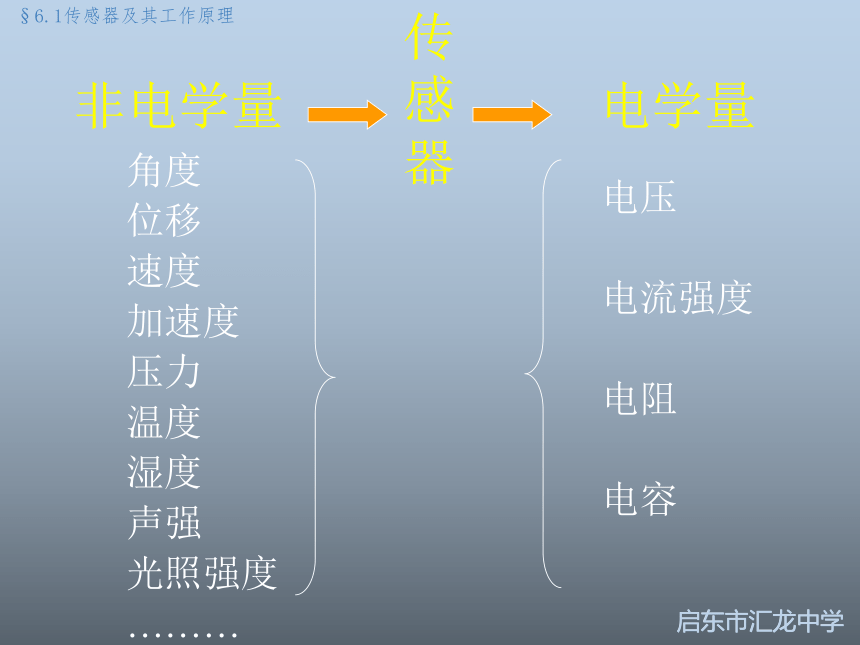

启东市汇龙中学§6.1传感器及其工作原理把非电学量转变为电学量，或电路的通断。非电学量 电学量传感器角度
位移
速度
加速度
压力
温度
湿度
声强
光照强度
………
电压
电流强度
电阻
电容

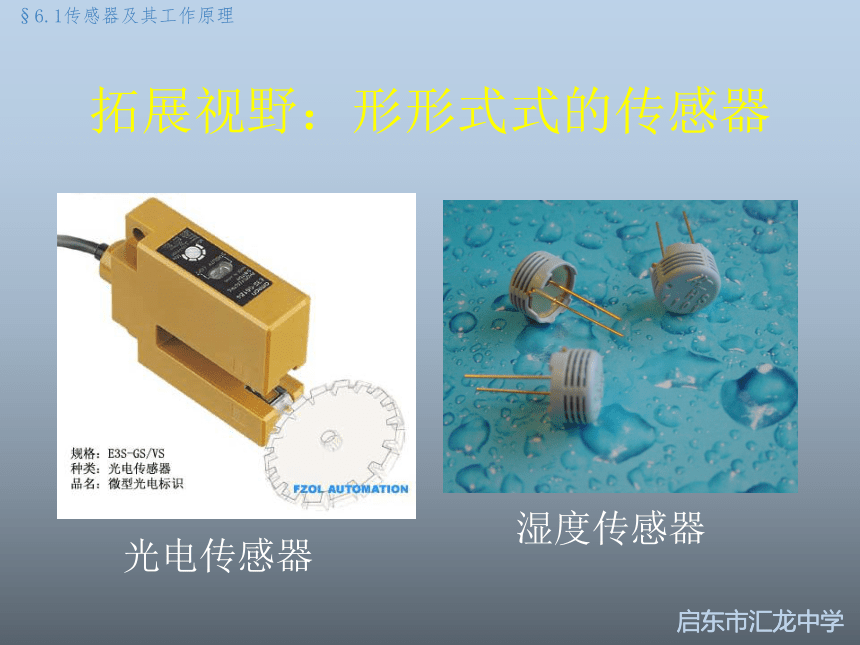

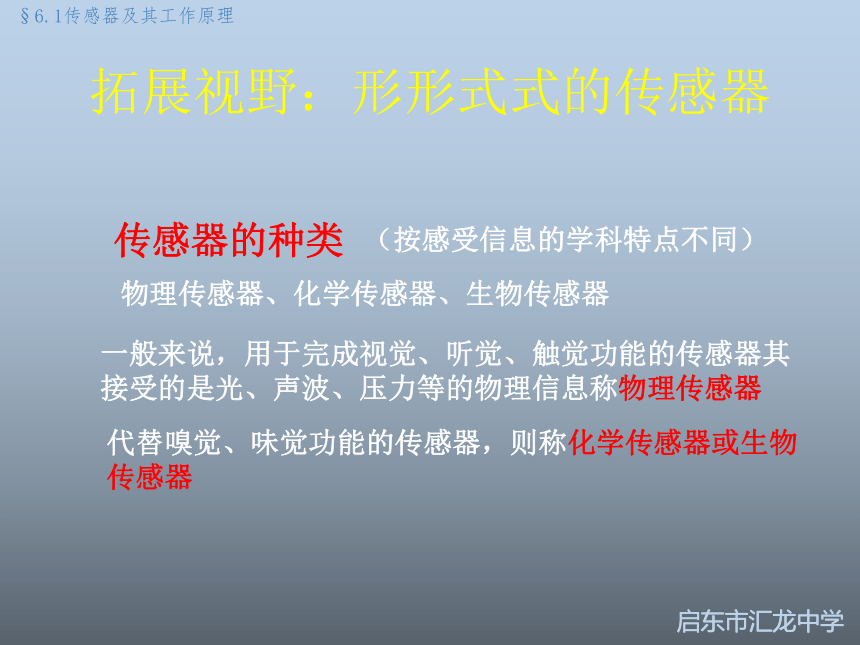

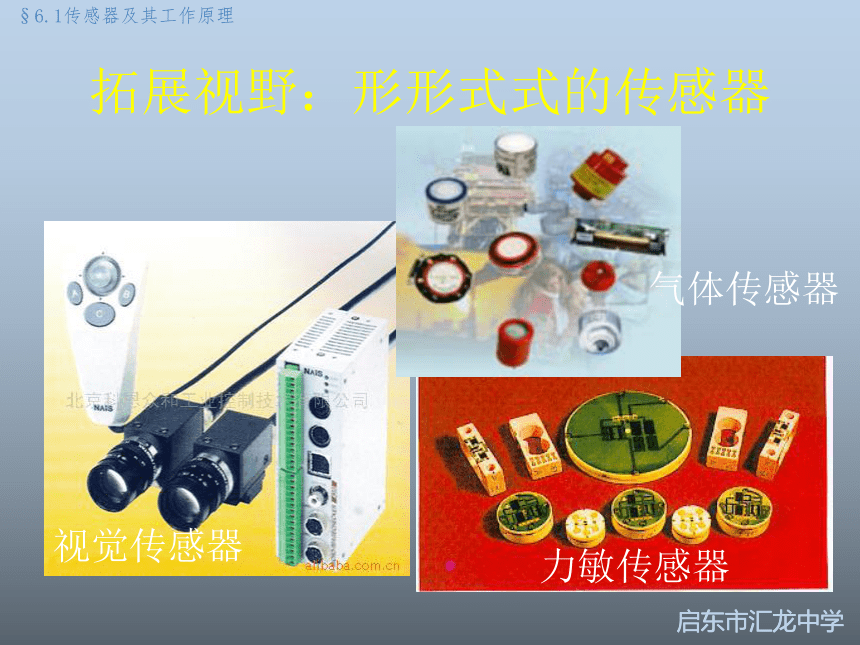

启东市汇龙中学§6.1传感器及其工作原理启东市汇龙中学§6.1传感器及其工作原理 传感器的种类物理传感器、化学传感器、生物传感器一般来说，用于完成视觉、听觉、触觉功能的传感器其接受的是光、声波、压力等的物理信息称物理传感器代替嗅觉、味觉功能的传感器，则称化学传感器或生物传感器（按感受信息的学科特点不同）拓展视野：形形式式的传感器拓展视野：形形式式的传感器力敏传感器视觉传感器气体传感器启东市汇龙中学§6.1传感器及其工作原理拓展视野：形形式式的传感器光电传感器湿度传感器启东市汇龙中学§6.1传感器及其工作原理拓展视野：形形式式的传感器机油压力传感器秤重传感器§6.1传感器及其工作原理拓展视野：形形式式的传感器角度位移传感器晴雨传感器超声波传感器§6.1传感器及其工作原理拓展视野：形形式式的传感器风速传感器色标传感器启东市汇龙中学§6.1传感器及其工作原理拓展视野：形形式式的传感器光电传感器湿度传感器拓展视野：传感器应用举例启东市汇龙中学§6.1传感器及其工作原理全自动血压机自动旋转门拓展视野：传感器应用举例启东市汇龙中学§6.1传感器及其工作原理电子秤电磁流量计拓展视野：传感器应用举例温度报警器凯越雨刷雨水传感器§6.1传感器及其工作原理启东市汇龙中学光敏电阻1、功能：把 转化为 （电学量）。
2、材料及构造：
3、工作原理：
4、什么是载流子？
启东市汇龙中学§6.1传感器及其工作原理 光照强度 电阻
硫化镉涂敷在绝缘板上，在其表面再用银浆涂敷两个互不相连的栅状电极。
硫化镉是一种半导体材料，无光照时载流子极少，导电性能不好，电阻很大，随着光照的增强，载流子也增多，导电性能变好，电阻 变小。
§6.1传感器及其工作原理启东市汇龙中学一、金属热电阻
1、功能：把 转化为 电学量。
2、材料：
3、特性：
二、热敏电阻
1、功能：把 转化为 电学量。
2、材料：
3、特性：金属热电阻和热敏电阻启东市汇龙中学§6.1传感器及其工作原理 温度 电阻 温度 电阻 金属铂 温度升高，电阻率变大，电阻变大。 温度升高，导电能力增强，电阻变小，且电阻随温度变化非常明显。 用氧化锰等金属氧化物烧结而成。热敏电阻和金属热电阻启东市汇龙中学§6.1传感器及其工作原理热敏电阻和金属热电阻相比较，有什么不同？1、原理不同2、电阻随温度变化规律不同3、与热敏电阻相比，金属热电阻化学稳定性好，测温范围大，但灵敏度差。霍尔元件1、功能：把 转化为 电学量。
2、材料构造：
3、原理：
§6.1传感器及其工作原理启东市汇龙中学 磁感应强度 电压 在很小的矩形半导体（例砷化铟）薄片上，制作4个电极。 薄片中的载流子在洛伦兹力的作用下，向着与电流和磁场都垂直的方向漂移，使M、N间出现了电压。霍尔元件§6.1传感器及其工作原理启东市汇龙中学证明霍尔电压公式：
证明：其中k=1/ne叫霍尔系数电容式位移传感器功能：把 转化为 电学量。§6.1传感器及其工作原理启东市汇龙中学 位移 电容例题1右图是一个温度传感器的原理示意图,
Rt是一个热敏电阻器。试说明传感器是
如何把温度值转变为电信号的。答：温度升高或降低导致Rt阻值发生变化，使电路中电流也发生变化，导致R上的电压也发生改变，因此电压表读数将会发生变化，从而就将温度的化转变为电信号。§6.1传感器及其工作原理启东市汇龙中学RtR当堂反馈练习§6.1传感器及其工作原理启东市汇龙中学小结：§6.1传感器及其工作原理启东市汇龙中学1、知道传感器的作用。
2、了解传感器的种类。
3、理解几种常用传感器的原理及特性：
（1）光敏电阻
（2）金属热电阻和热敏电阻
（3）霍尔元件
（4）电容式、电感式位移传感器祝同学们学习愉快！启东市汇龙中学启东市汇龙中学§6.1传感器及其工作原理
能像人的感觉器官那样感受外界信息的一类元件：它能够感受诸如力、温度、光、声、化学成分等非电学量，并能把它们按照一定的规律转换为电压、电流等电学量，或转换为电路的通断。传感器的作用是什么？讨论：请举例说明哪些是非电学 量？哪些是电学量？
启东市汇龙中学§6.1传感器及其工作原理把非电学量转变为电学量，或电路的通断。非电学量 电学量传感器角度
位移
速度
加速度
压力
温度
湿度
声强
光照强度
………
电压
电流强度
电阻
电容
启东市汇龙中学§6.1传感器及其工作原理启东市汇龙中学§6.1传感器及其工作原理 传感器的种类物理传感器、化学传感器、生物传感器一般来说，用于完成视觉、听觉、触觉功能的传感器其接受的是光、声波、压力等的物理信息称物理传感器代替嗅觉、味觉功能的传感器，则称化学传感器或生物传感器（按感受信息的学科特点不同）拓展视野：形形式式的传感器拓展视野：形形式式的传感器力敏传感器视觉传感器气体传感器启东市汇龙中学§6.1传感器及其工作原理拓展视野：形形式式的传感器光电传感器湿度传感器启东市汇龙中学§6.1传感器及其工作原理拓展视野：形形式式的传感器机油压力传感器秤重传感器§6.1传感器及其工作原理拓展视野：形形式式的传感器角度位移传感器晴雨传感器超声波传感器§6.1传感器及其工作原理拓展视野：形形式式的传感器风速传感器色标传感器启东市汇龙中学§6.1传感器及其工作原理拓展视野：形形式式的传感器光电传感器湿度传感器拓展视野：传感器应用举例启东市汇龙中学§6.1传感器及其工作原理全自动血压机自动旋转门拓展视野：传感器应用举例启东市汇龙中学§6.1传感器及其工作原理电子秤电磁流量计拓展视野：传感器应用举例温度报警器凯越雨刷雨水传感器§6.1传感器及其工作原理启东市汇龙中学光敏电阻1、功能：把 转化为 （电学量）。
2、材料及构造：
3、工作原理：
4、什么是载流子？
启东市汇龙中学§6.1传感器及其工作原理 光照强度 电阻
硫化镉涂敷在绝缘板上，在其表面再用银浆涂敷两个互不相连的栅状电极。
硫化镉是一种半导体材料，无光照时载流子极少，导电性能不好，电阻很大，随着光照的增强，载流子也增多，导电性能变好，电阻 变小。
§6.1传感器及其工作原理启东市汇龙中学一、金属热电阻
1、功能：把 转化为 电学量。
2、材料：
3、特性：
二、热敏电阻
1、功能：把 转化为 电学量。
2、材料：
3、特性：金属热电阻和热敏电阻启东市汇龙中学§6.1传感器及其工作原理 温度 电阻 温度 电阻 金属铂 温度升高，电阻率变大，电阻变大。 温度升高，导电能力增强，电阻变小，且电阻随温度变化非常明显。 用氧化锰等金属氧化物烧结而成。热敏电阻和金属热电阻启东市汇龙中学§6.1传感器及其工作原理热敏电阻和金属热电阻相比较，有什么不同？1、原理不同2、电阻随温度变化规律不同3、与热敏电阻相比，金属热电阻化学稳定性好，测温范围大，但灵敏度差。霍尔元件1、功能：把 转化为 电学量。
2、材料构造：
3、原理：
§6.1传感器及其工作原理启东市汇龙中学 磁感应强度 电压 在很小的矩形半导体（例砷化铟）薄片上，制作4个电极。 薄片中的载流子在洛伦兹力的作用下，向着与电流和磁场都垂直的方向漂移，使M、N间出现了电压。霍尔元件§6.1传感器及其工作原理启东市汇龙中学证明霍尔电压公式：
证明：其中k=1/ne叫霍尔系数电容式位移传感器功能：把 转化为 电学量。§6.1传感器及其工作原理启东市汇龙中学 位移 电容例题1右图是一个温度传感器的原理示意图,
Rt是一个热敏电阻器。试说明传感器是
如何把温度值转变为电信号的。答：温度升高或降低导致Rt阻值发生变化，使电路中电流也发生变化，导致R上的电压也发生改变，因此电压表读数将会发生变化，从而就将温度的化转变为电信号。§6.1传感器及其工作原理启东市汇龙中学RtR当堂反馈练习§6.1传感器及其工作原理启东市汇龙中学小结：§6.1传感器及其工作原理启东市汇龙中学1、知道传感器的作用。
2、了解传感器的种类。
3、理解几种常用传感器的原理及特性：
（1）光敏电阻
（2）金属热电阻和热敏电阻
（3）霍尔元件
（4）电容式、电感式位移传感器祝同学们学习愉快！启东市汇龙中学启东市汇龙中学§6.1传感器及其工作原理
