光的反射 平面镜成像作图题

　反射作图题

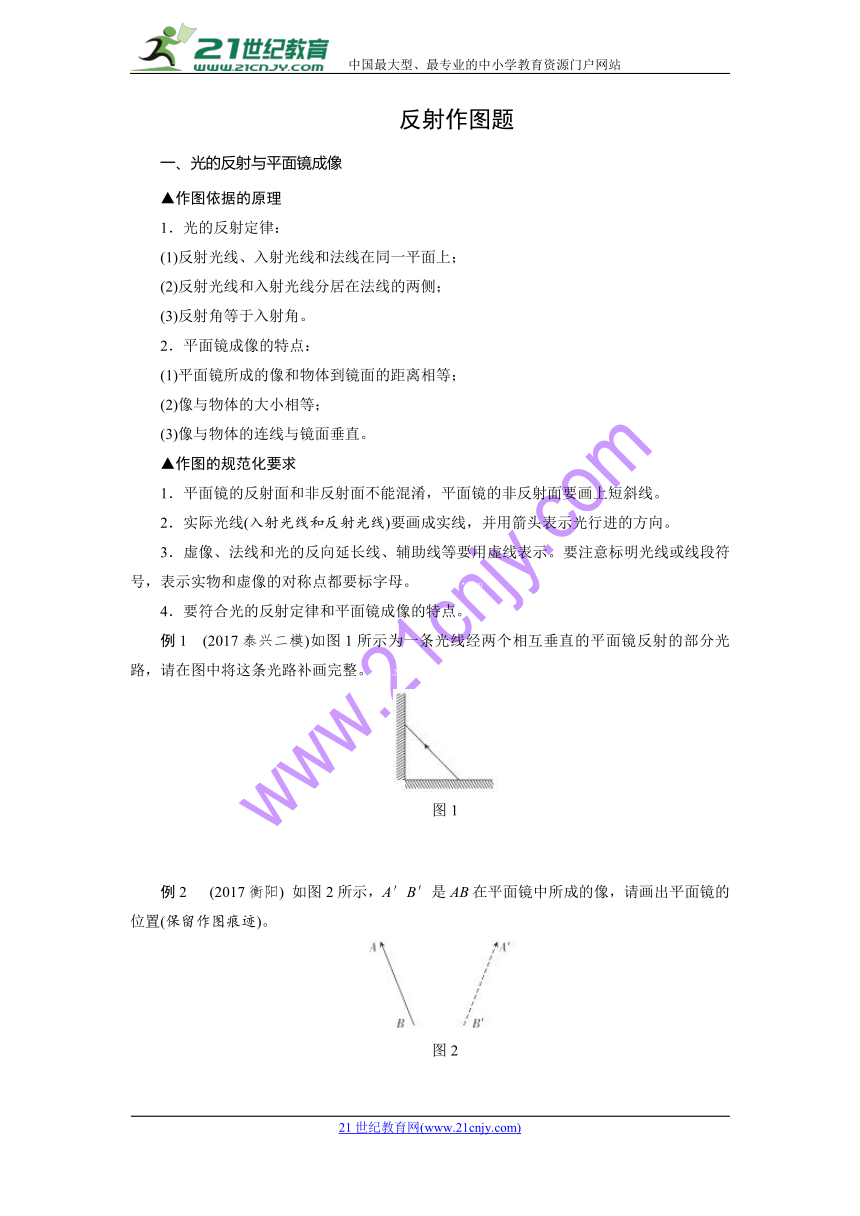

一、光的反射与平面镜成像
▲作图依据的原理
1．光的反射定律：
(1)反射光线、入射光线和法线在同一平面上；
(2)反射光线和入射光线分居在法线的两侧；
(3)反射角等于入射角。
2．平面镜成像的特点：
(1)平面镜所成的像和物体到镜面的距离相等；
(2)像与物体的大小相等；
(3)像与物体的连线与镜面垂直。
▲作图的规范化要求
1．平面镜的反射面和非反射面不能混淆，平面镜的非反射面要画上短斜线。
2．实际光线(入射光线和反射光线)要画成实线，并用箭头表示光行进的方向。
3．虚像、法线和光的反向延长线、辅助线等要用虚线表示。要注意标明光线或线段符号，表示实物和虚像的对称点都要标字母。21·cn·jy·com
4．要符合光的反射定律和平面镜成像的特点。
例1　(2017泰兴二模)如图1所示为一条光线经两个相互垂直的平面镜反射的部分光路，请在图中将这条光路补画完整。www.21-cn-jy.com
图1
例2　 (2017衡阳) 如图2所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)。21·世纪*教育网
图2

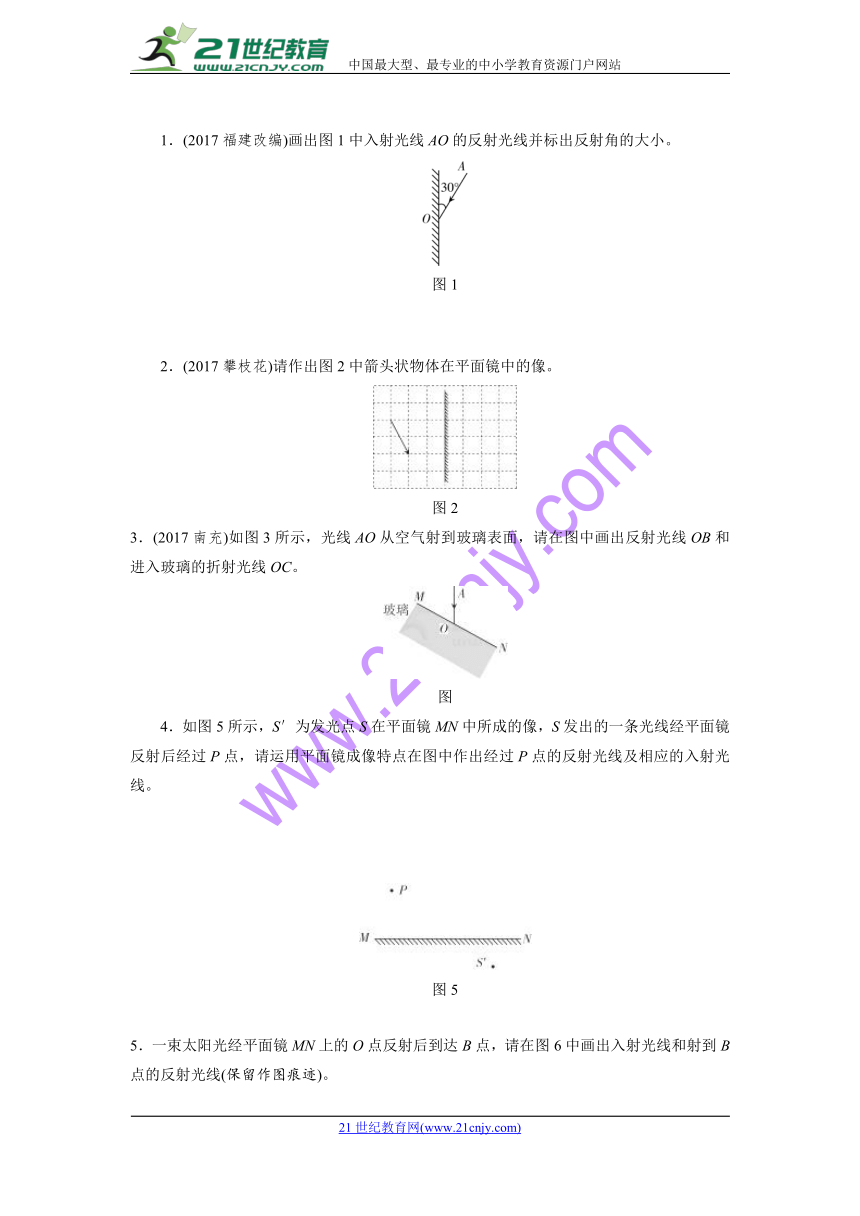

1．(2017福建改编)画出图1中入射光线AO的反射光线并标出反射角的大小。
图1
2．(2017攀枝花)请作出图2中箭头状物体在平面镜中的像。
图2
3．(2017南充)如图3所示，光线AO从空气射到玻璃表面，请在图中画出反射光线OB和进入玻璃的折射光线OC。21教育网
图
4．如图5所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请运用平面镜成像特点在图中作出经过P点的反射光线及相应的入射光线。2-1-c-n-j-y
图5
5．一束太阳光经平面镜MN上的O点反射后到达B点，请在图6中画出入射光线和射到B点的反射光线(保留作图痕迹)。21*cnjy*com
图6
　　　　　
6．如图7所示S是发光点，S′是其在平面镜中成的像，SP是一条入射光线，请画出平面镜的位置及该条入射光线的反射光线。2·1·c·n·j·y

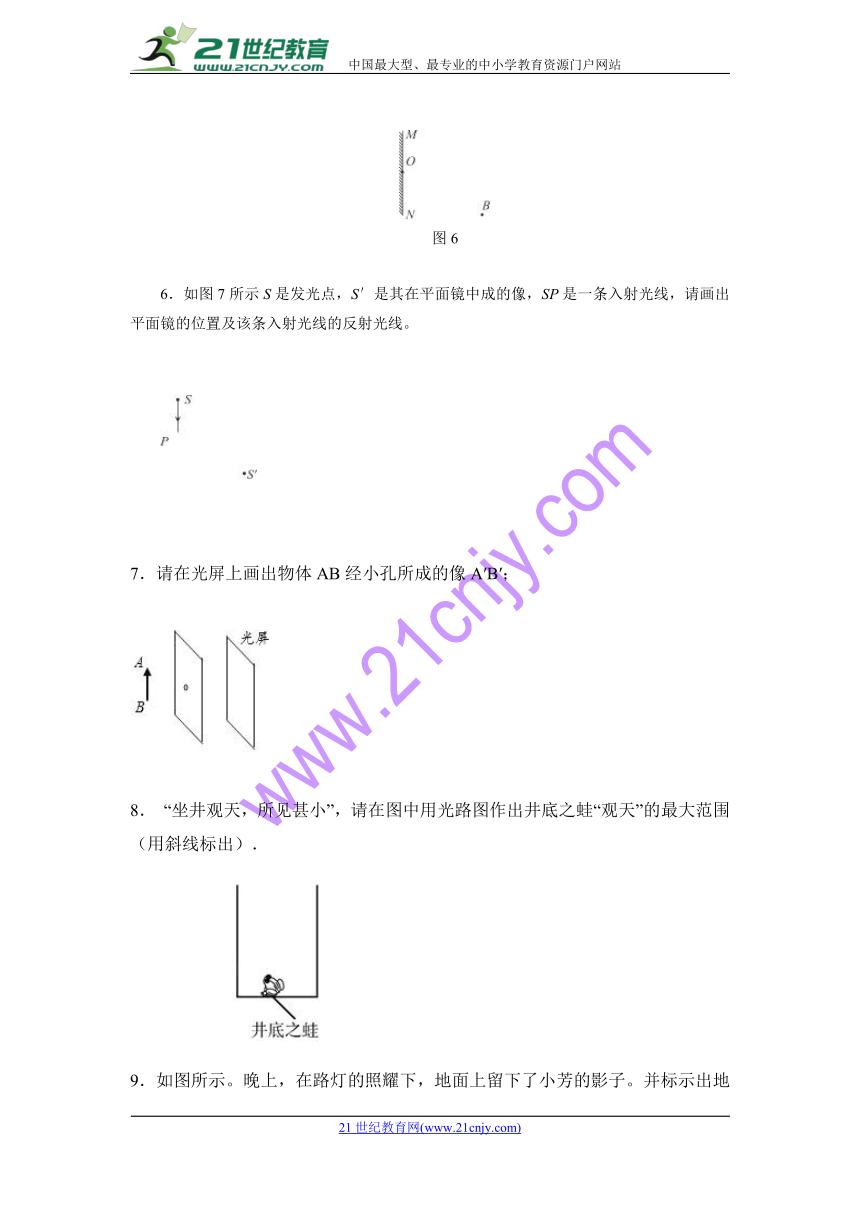

7．请在光屏上画出物体AB经小孔所成的像A′B′；
8． “坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（用斜线标出）．
9．如图所示。晚上，在路灯的照耀下，地面上留下了小芳的影子。并标示出地面上人影的范围（要保留作图的依据）。21世纪教育网版权所有
10．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角及其度数．
11． A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．
12．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图．21cnjy.com
13．如图所示，小明用平面镜将一束太阳光反射后竖直射向井底，请在图上作出平面镜的位置．
14．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．www-2-1-cnjy-com
15．如图，P为平放的平面镜上方的一块挡板，BA、DC为挡板左侧一点光源S发出的光经平面镜反射后的两条反射光线，试作出点光源S的位置．
16．如图所示，AO是入射光线，OB是出射光线，请作出光学元件，使OB为反射光线，并完成光路图．
17．在图中的每个方框内各有一个光学器件，请画出光学器件的示意图，并完成光路图．
18．（2018?朝阳区校级一模）请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹。【来源：21·世纪·教育·网】
19．如图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一束光．请在图中画出平面镜的位置和SA经平面镜反射后的光线．
