指南针与远洋航行(浙江省丽水地区)

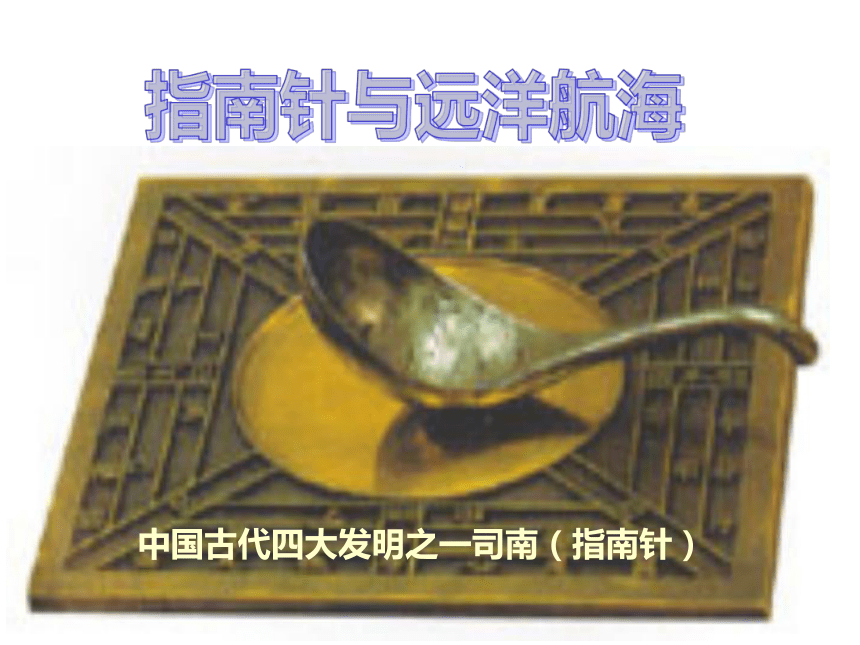

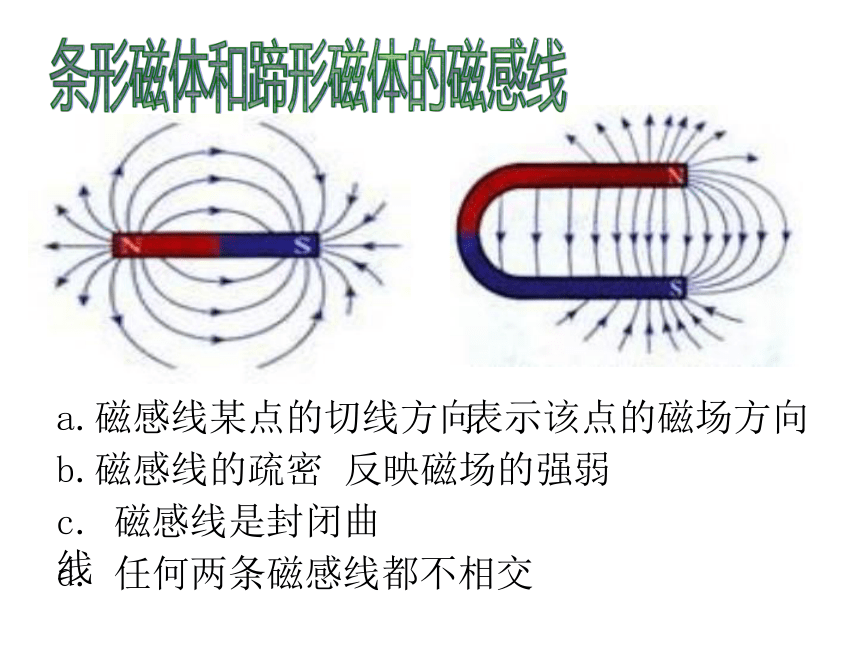

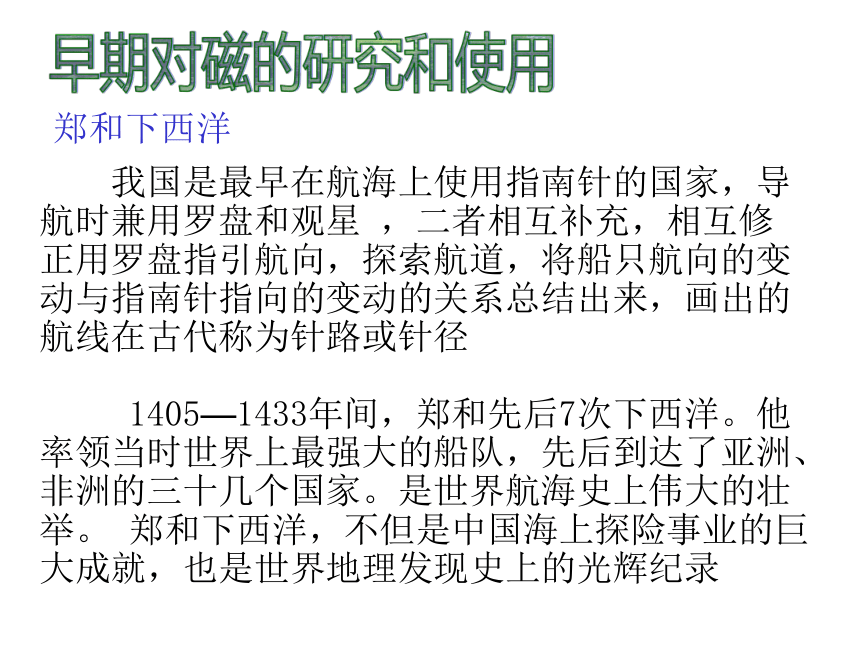

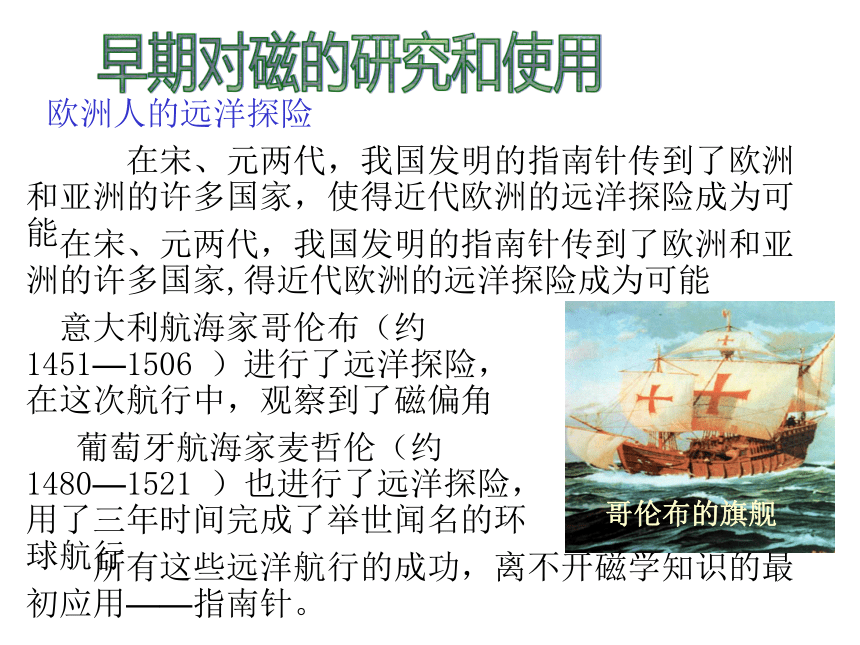

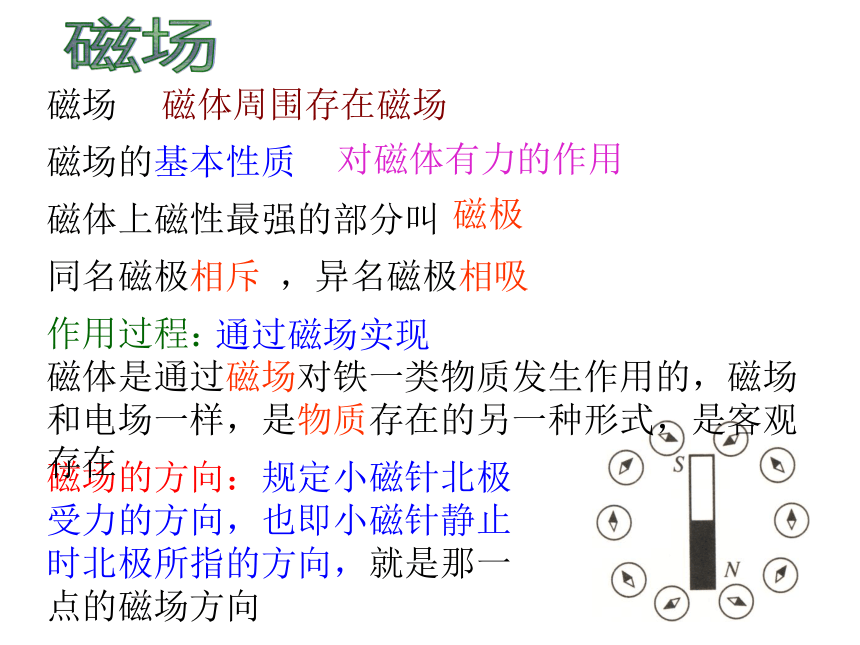

课件14张PPT。中国古代四大发明之一司南（指南针）指南针与远洋航海早期对磁的研究和使用郑和下西洋 我国是最早在航海上使用指南针的国家，导航时兼用罗盘和观星 ，二者相互补充，相互修正用罗盘指引航向，探索航道，将船只航向的变动与指南针指向的变动的关系总结出来，画出的航线在古代称为针路或针径 1405—1433年间，郑和先后7次下西洋。他率领当时世界上最强大的船队，先后到达了亚洲、非洲的三十几个国家。是世界航海史上伟大的壮举。 郑和下西洋，不但是中国海上探险事业的巨大成就，也是世界地理发现史上的光辉纪录欧洲人的远洋探险早期对磁的研究和使用 在宋、元两代，我国发明的指南针传到了欧洲和亚洲的许多国家，使得近代欧洲的远洋探险成为可能 在宋、元两代，我国发明的指南针传到了欧洲和亚洲的许多国家,得近代欧洲的远洋探险成为可能 意大利航海家哥伦布（约1451—1506 ）进行了远洋探险，在这次航行中，观察到了磁偏角 葡萄牙航海家麦哲伦（约1480—1521 ）也进行了远洋探险，用了三年时间完成了举世闻名的环球航行 所有这些远洋航行的成功，离不开磁学知识的最初应用——指南针。哥伦布的旗舰生活中的磁现象磁场的方向：规定小磁针北极受力的方向，也即小磁针静止时北极所指的方向，就是那一点的磁场方向磁场磁场磁体周围存在磁场磁场的基本性质磁体上磁性最强的部分叫对磁体有力的作用磁极同名磁极相斥 ，异名磁极相吸作用过程：通过磁场实现 磁体是通过磁场对铁一类物质发生作用的，磁场和电场一样，是物质存在的另一种形式，是客观存在定义：目的：在磁场中画出一些有方向的曲线，在这些曲线上，每一点的切线方向，都跟该点的磁场方向相同，磁感线的疏密 表示磁场强弱。为形象地描述磁场而人为引入的假想曲线磁感线模拟磁感线：常用铁屑在磁场中被磁化的性质，来模拟磁感线的形状。条形磁体磁感线模拟a.磁感线某点的切线方向条形磁体和蹄形磁体的磁感线表示该点的磁场方向b.磁感线的疏密反映磁场的强弱c. 磁感线是封闭曲线d. 任何两条磁感线都不相交磁感线与电场线的联系与区别正电荷负电荷假想正场强切线不大小SNNSNN磁感应强度切线不大小1、定义：地磁场地球是个磁体，具有磁场，地磁场的分布大致上就像一个条形磁体各地磁感线近似平行地面2、磁偏角：（1）地球的地理南北极与地磁场的南北相反（2）地球的地理两极与地磁场的两极并不重合，磁针并非准确地指南或指北，有个夹角，叫地磁偏角，简称磁偏角3、地磁场的磁感线分布图：见上图4、说明：宇宙中的许多天体 都具有磁场。月球也有磁场。但月球不象地球那样有一个全球性 的磁场。火星也没有全球性的磁场，所以火星上指南针不起作用小磁针大磁体　1、分别用字母在图中空白处标出磁体的南北极3.小磁针的指南指北性表明地球是一个 .课堂训练 4．地理的　 　是地磁的北南极。指南针并不指向地球的正南正北，其间有一个交角叫 。在地球两极附近，地磁场的磁感应强度约为5×10-5T，而永久磁铁两极附近的磁感应强度约为0.5T.地磁场是非常弱的。南北极磁偏角课堂训练B5．关于磁感线的下列说法中，正确的是（ ）
Ａ.磁感线是真实存在于磁场中的有方向的曲线
Ｂ.磁感线上任一点的切线方向，都跟该点磁场的方向相同
Ｃ.磁铁的磁感线从磁铁的北极出发，终止于磁铁的南极
Ｄ.磁感线有可能出现相交的情况课堂训练D课堂训练6．下列情况可以肯定钢针没有磁性的是（ ）Ａ．将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的南极，则两者相互排斥 Ｂ．将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的北极，则两者相互排斥 Ｃ． 将钢针的一端接近磁体的北极，两者相互排斥，再将钢针的另一端接近磁体的北极，则两者相互吸引 Ｄ．将钢针的一端接近磁体的北极，两者相互吸引，再将钢针的另一端接近磁体的北极 ,则两者相互吸引7、下列说法正确的是（　 ）
Ａ．磁极间的相互作用是通过磁场发生的
Ｂ．磁场和电场一样也是客观存在的的物质
Ｃ．磁感线是实际存在的线，可由实验得到
Ｄ．磁感线类似于电场线，它总是从磁体的Ｎ极出发终止于Ｓ AB课堂训练
