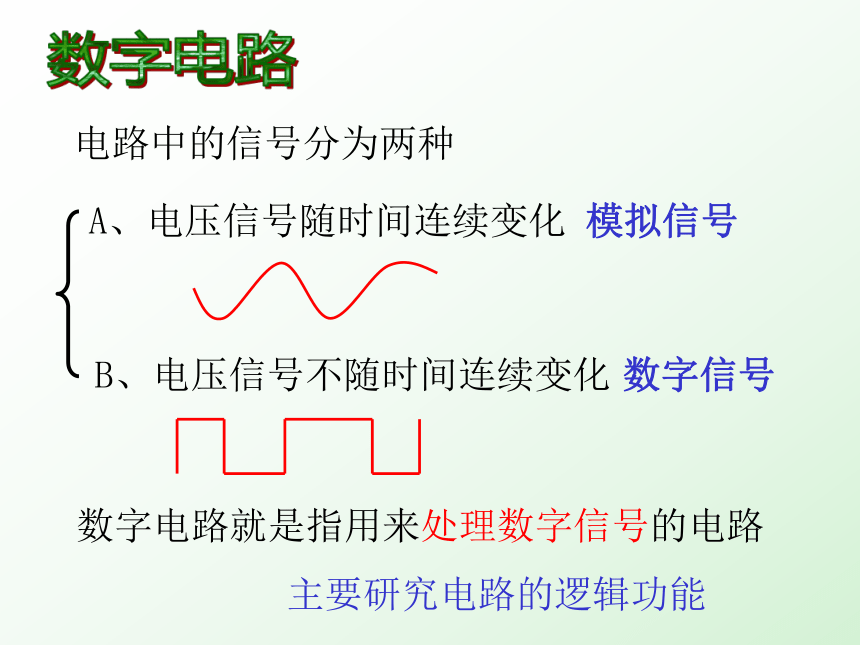

课件17张PPT。第二章 恒定电流简单的逻辑电路电路中的信号分为两种A、电压信号随时间连续变化B、电压信号不随时间连续变化模拟信号数字信号数字电路就是指用来处理数字信号的电路

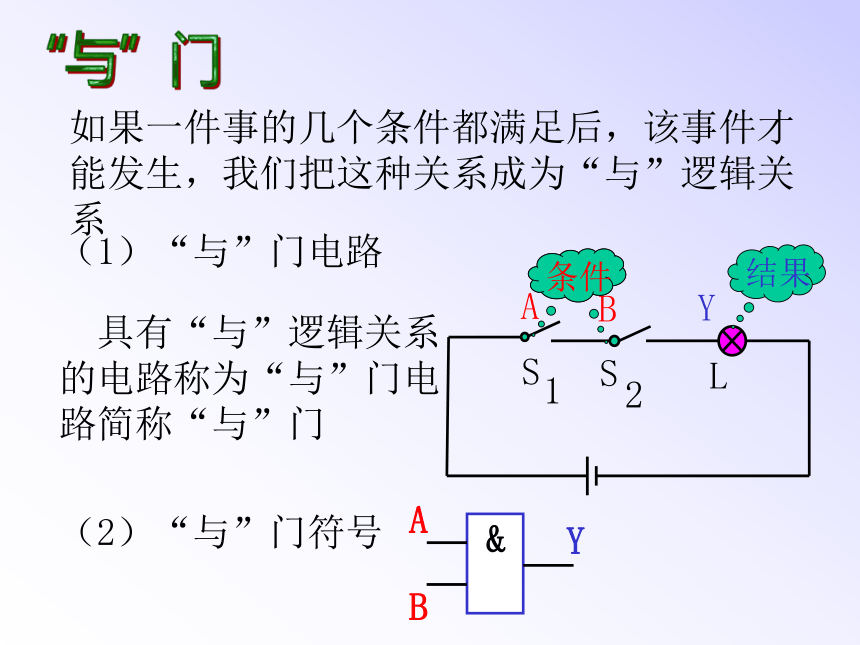

主要研究电路的逻辑功能数字电路 门电路是一种有一个或多个输入端，只有一个输出端的开关电路（二）几种常见的门电路1、“与”门 某单位财务室为了安全，规定不准一个人单独进入。为此在门上以右图的形式装了两把锁。只有甲乙两人同时打开各自的锁时，门才能被打开。数字电路的基本单元——门电路YL 具有“与”逻辑关系的电路称为“与”门电路简称“与”门（1）“与”门电路AB（2）“与”门符号如果一件事的几个条件都满足后，该事件才能发生，我们把这种关系成为“与”逻辑关系“与”门断断熄断通熄熄断通通通亮010000001111各种情况“与”门真值表开关的通记为 1
开关的断记为 0灯泡的亮记为 1

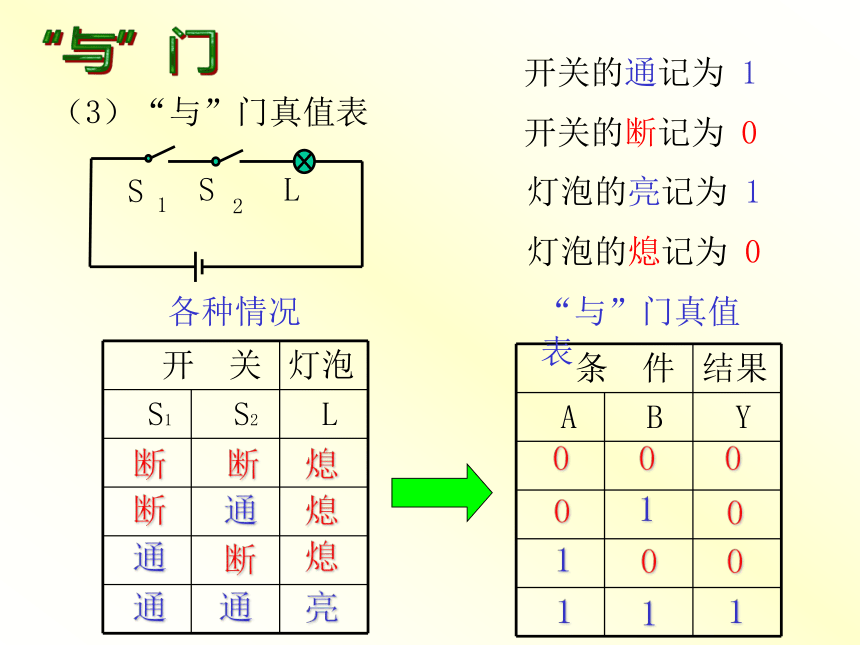

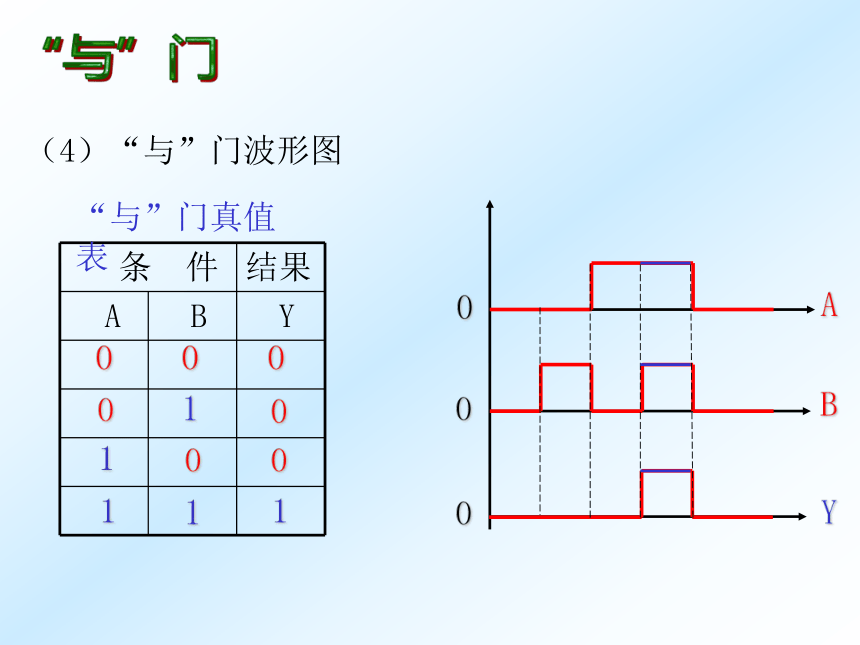

灯泡的熄记为 0（3）“与”门真值表“与”门010000001111“与”门真值表（4）“与”门波形图“与”门ABYR1 0＋晶体二极管“与”门电路（1）“或”门电路具有“或”逻辑关系的电路 如果几个条件中，只要有一个条件满足,某事件就会发生，这种关系称为“或”逻辑关系“或”门（2）符号（3） “或门”真值表（4） “或门”波形图“或”门开关的通记为 1
开关的断记为 0灯泡的亮记为 1
灯泡的熄记为 0000011101111ABYR1 0晶体二极管“或”门电路“非”门（1）“非”门逻辑电路输出状态和输入状态呈相反的逻辑关系称为 “非”逻辑关系具有这种“非”逻辑关系的电路称为“非”门条件结果（2）符号（3） “非”门真值表（4）波形图开关的通记为 1
开关的断记为 0灯泡的亮记为 1
灯泡的熄记为 0“非”门0110 四个2输入”与”门
集成电路的外引线 六个”非”门
集成电路的外引线集成门电路 一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻 （1）要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？小试牛刀（2）为什么温度高时电铃会被接通？（3）为了提高该电路的灵敏度，即报警稳定调的稍底些，R的值应大一些还是小一些？逻辑关系 晶体管“与”门电路晶体管“非”门电路晶体管三极管实际晶体结构 晶体管“或”门电路“与”门“或”门 “非”门真值表符号
