交变电流

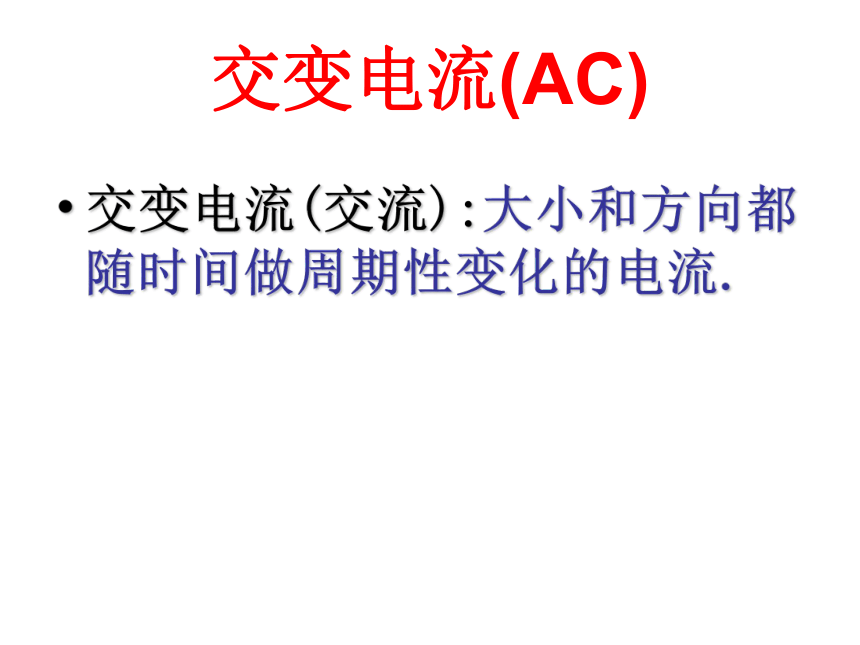

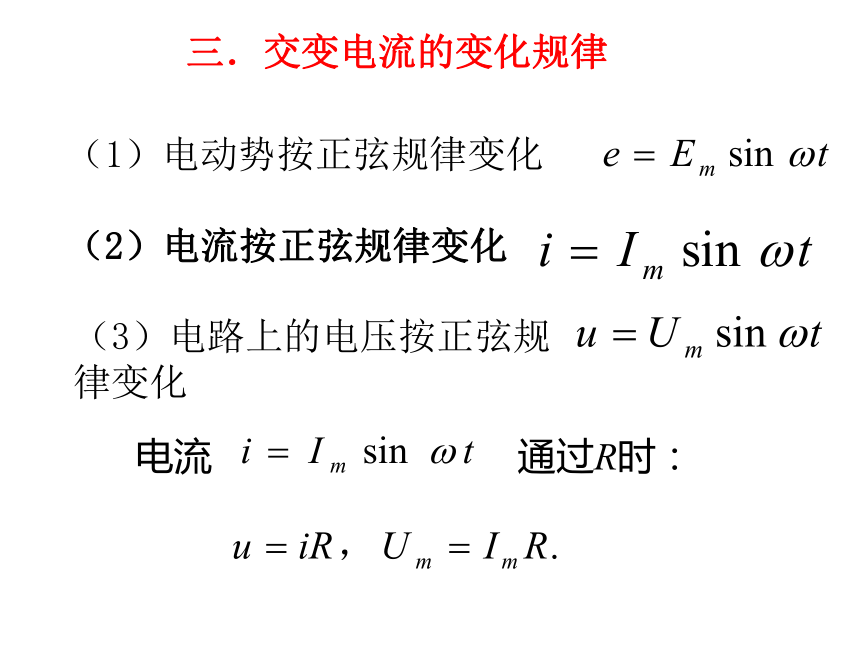

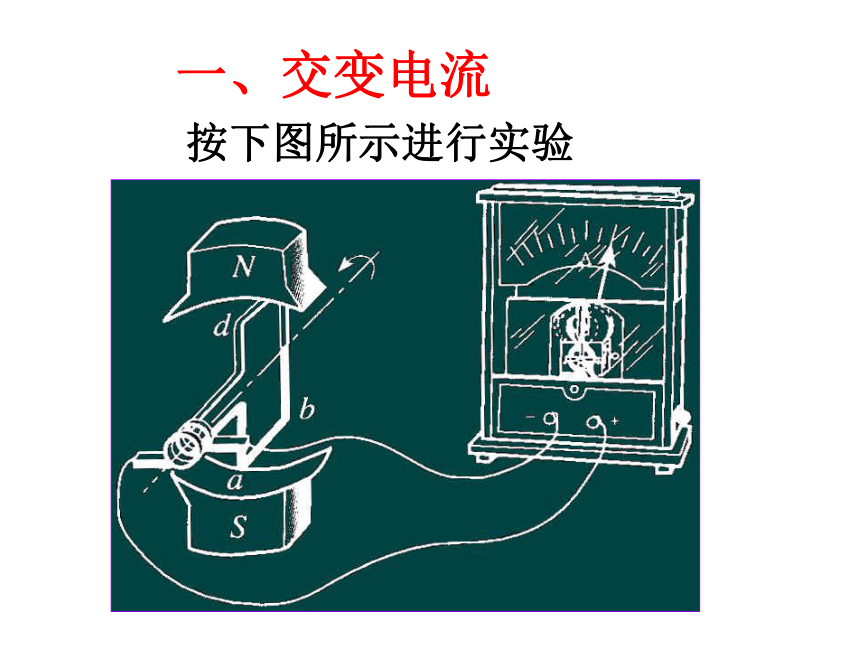

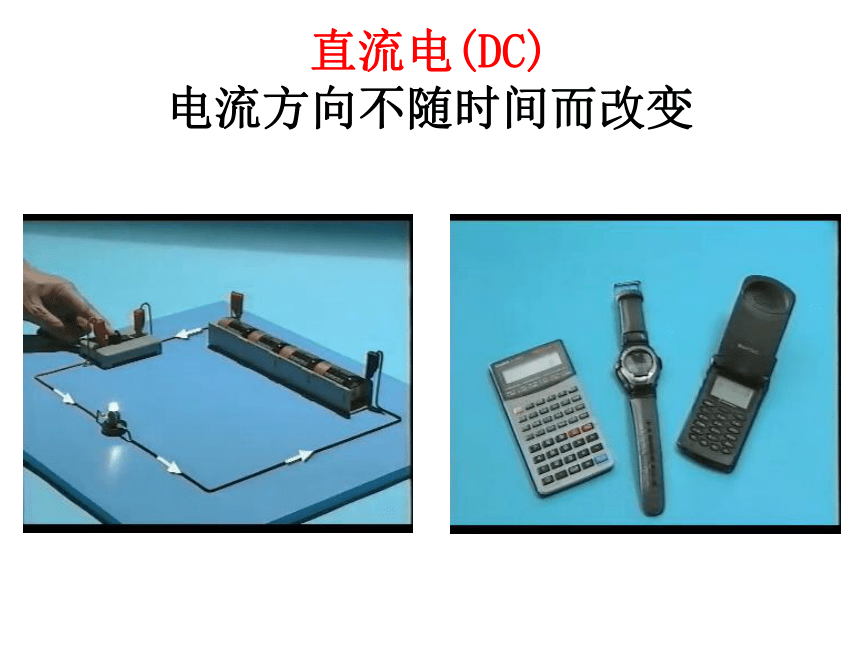

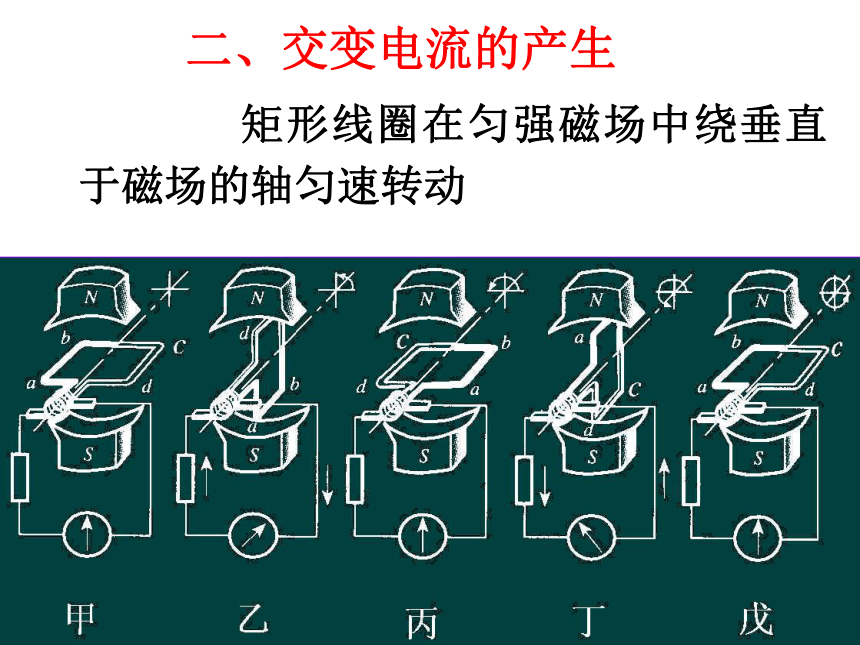

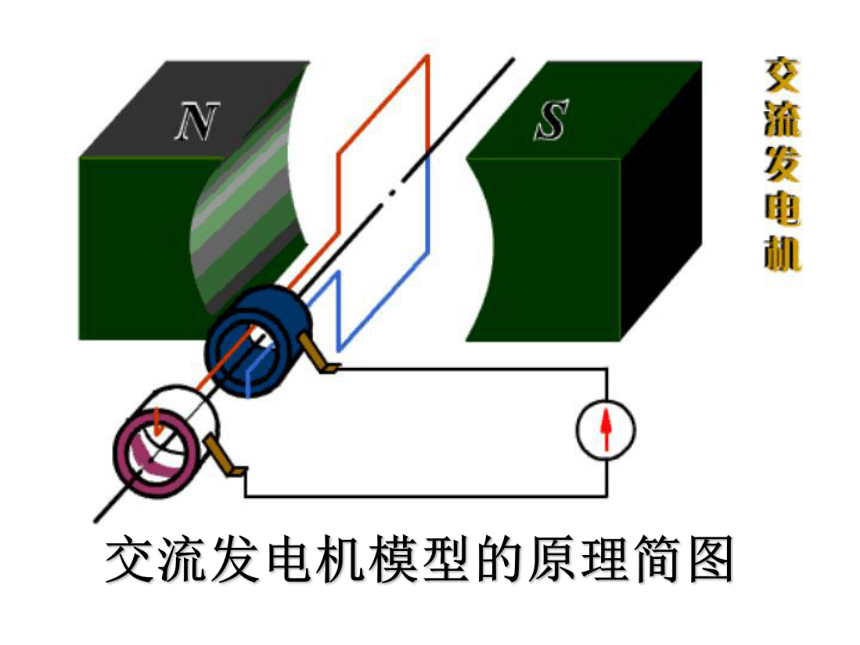

课件19张PPT。直流电(DC)电流方向不随时间而改变一、交变电流按下图所示进行实验交变电流(AC)交变电流(交流):大小和方向都随时间做周期性变化的电流.交流发电机模型的原理简图二、交变电流的产生 矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动（1）电动势按正弦规律变化（2）电流按正弦规律变化 （3）电路上的电压按正弦规律变化 电流　　　　　　　　通过R时： 三．交变电流的变化规律 四、交流电的图像 五、交变电流的种类(1)正弦交流电(2)示波器中的锯齿波扫描电压(3)电子计算机中的矩形脉冲(4)激光通信中的尖脉冲交流发电机简介六、描述交流电的物理量：1、最大值（峰值）： Em Um Ｉm 　
２、瞬时值： u i e３、周期和频率：（1）周期：交变电流完成一次周期性变化所需的时间。（3）角频率：线圈在匀强磁场中转动的角速度。 （2）频率：一秒内完成周期性变化的次数。 T和f的物理意义：表征交流电变化的快慢。（4）关系： 我国生产和生活用交流电的周期T＝_______s，频率f= _______Hz，角速度ω＝_______rad/s，在1s内电流的方向变化__________次。0.0250１００π100一个周期内电流方向改变两次。４、有效值： E U I （1）定义： 根据电流的热效应来规定，让交流电和直流通过相同阻值的电阻，如果他们在一个周期内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值。（2）正弦交流电的有效值与最大值的关系：(3)说明：A、以上关系式只适用于正弦或余弦交
　　流电；B、交流用电器的额定电压和额定电流
指的是有效值； C、交流电流表和交流电压表的读数是
有效值D、对于交流电若没有特殊说明的均指
有效值1、交变电流：大小和方向都随时间作周期性变化的电流。2、正弦式电流变化规律：
e=Emsinωt Em=NBSω叫电动势的最大值
i=Imsinωt Im=Em/R叫电流的最大值
u=Umsinωt Um=ImR叫电压的最大值 小 结1、最大值（峰值）： Em Um Ｉm 　２、瞬时值： u i e3、周期：交变电流完成一次周期性变化所需的时间。4、频率：一秒内完成周期性变化的次数。5、有效值： E U I （1）定义： 根据电流的热效应来规定，让交流电和直流通过相同阻值的电阻，如果他们在一个周期内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值。（2）正弦交流电的有效值与最大值的关系：１、交变电流：　　　　和　 　　都随时间
做　　 的电流叫做交变电流．
电压和电流随时间按　　　　　　变化的交流电叫正弦交流电．
２、交流电的产生：矩形线圈在匀强磁场中绕垂直于磁场方向的中心轴匀速旋转时，线圈中就会产生　　　　　　　．
大小方向周期性变化正弦规律感应电流４、线圈从中性面开始转动，角速度是，线圈中的感应电动势的峰值是Em，那么在任一时刻t感应电动势的瞬时值e为　　　　　　　 　．若线圈电阻为Ｒ，则感应电流的瞬时值Ｉ为　　　　　　　　．
e= Emsinωti= (Em/R)·sinωt
