课件26张PPT。第十三章电路初探欢迎各位专家莅临指导学情检查 1、一个完整的电路由哪几部分组成？
2、本章主要探究了哪两个物理量？3、电路的基本连接方式有哪两种？
组成电源、用电器、开关、导线电流电压连接方式基本
物理量电
路
初

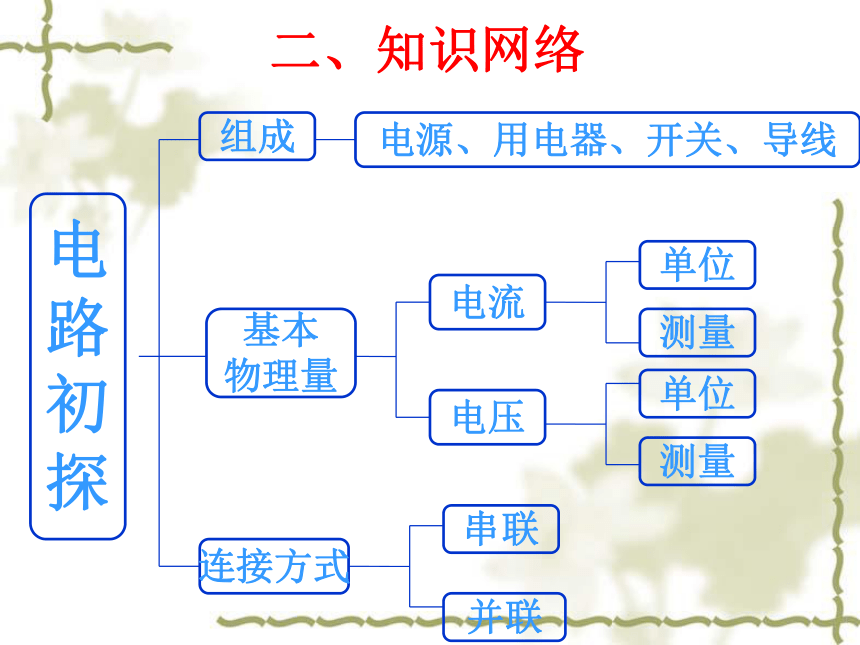

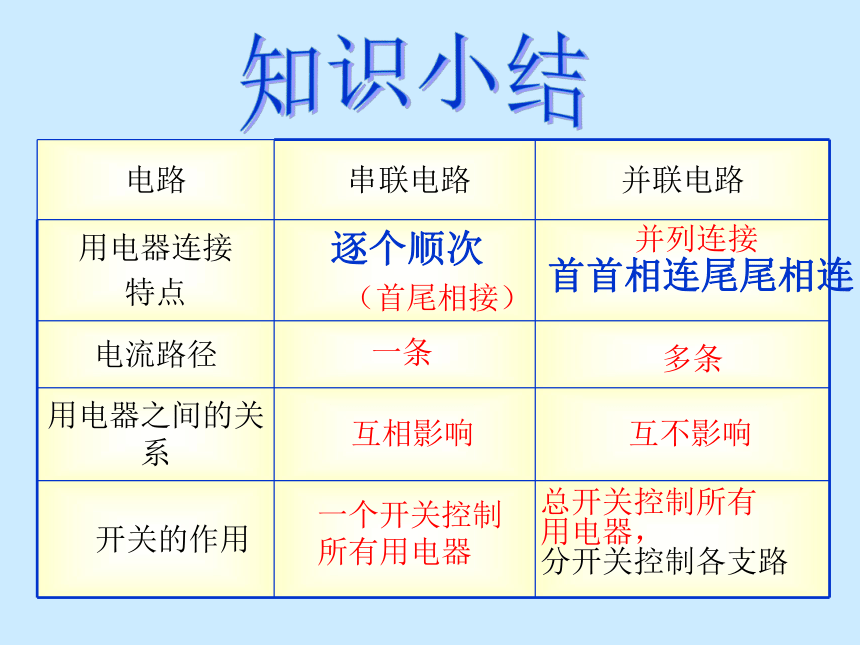

探单位测量单位测量二、知识网络知识小结（首尾相接）一条 并列连接互相影响互不影响一个开关控制
所有用电器总开关控制所有
用电器，
分开关控制各支路 多条逐个顺次首首相连尾尾相连主要题型（易错题）１、电路连接改错题
２、含电表电路的识别
★３、电路故障分析

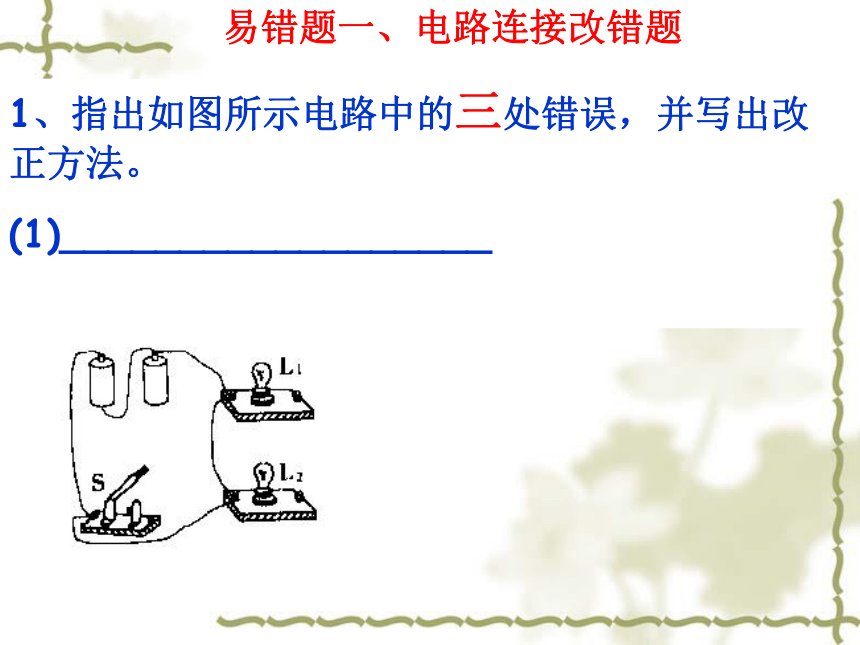

★４、设计电路★(下节课讨论)1、指出如图所示电路中的三处错误，并写出改正方法。
(1)__________________
易错题一、电路连接改错题（1）电路的组成是否完整1、判断电路注意点：（2）是否存在短路（３）是否有用电器没连入电路等易错点点拨1、指出如图所示电路中的三处错误，并写出改正方法。
(1)__________________

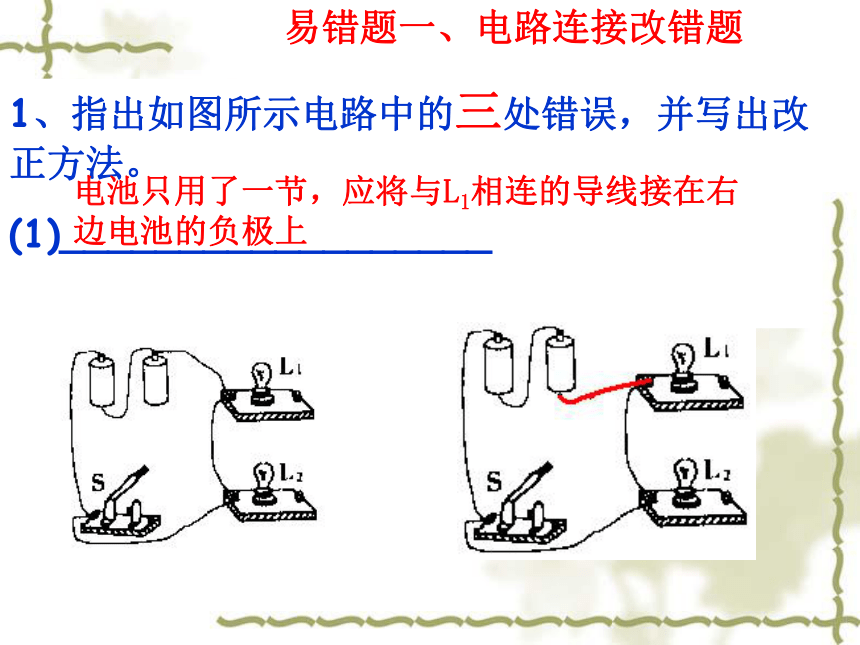

电池只用了一节，应将与L1相连的导线接在右边电池的负极上易错题一、电路连接改错题(2)___________________
(3)___________________开关S未接在电路中，与L2相连导线应连在开关S右边的接线柱上电灯未连在电路中，把灯L2、L1左边接线柱相连的导线移到右边连接两灯右边接线柱
２、现有两只灯泡，它们的连接方式是什么？AVVVAA易错题二含电表电路的识别电路中有电流表、电压表时如何识别电路中用电器的连接方式？电流表内阻很小，等效为一根
电压表内阻很大，等效为易错点点拨导线
断路(绝缘体)易错题二含电表电路的识别1．如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A．L1的灯丝断了 B．L2的灯丝断了确 C．L1的接线短路 D．L2的接线短路 C易错题三、电路故障分析例4．如图所示的电路，电源电压为9V，当开关闭合时，灯L1两端的电压也为9V，则产生故障的原因可能是______或_____。L1开路L2短路电路故障分析如图所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（ ）
A．a B．b
C．c D．dA谢谢指导！作业讲评4、如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现只有一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是（　　）
　A、灯L1短路　　　　B、灯L2短路　　　C、灯L2开路　　　　　B、灯L2开路作业讲评5、如图所示电路，电源电压不变，闭合开关S后，灯L1、L2都亮了，过一会儿，其中一盏灯突然灭了，但电流表、电压表的示数都不变，发生这一现象的原因可能是（　　）
　A、灯L1短路　　　　　B、灯L1开路　　　　C、灯L2短路　　D、灯L2开路作业讲评6、如图所示电路中，电源电压恒定不变，灯L正常发光，当开关S闭合后，则（　　）
　A、两表示数变小，灯L1变暗些　　
　B、两表示数变大，灯L1变亮些作业讲评4、利用图（甲）所示的电路进行实验，当开关S闭合时，发现灯不亮，电流表无示数，电压表有示数，则故障可能是＿＿＿＿＿＿；排除故障后，再闭合开关S，得到电流表示数如图乙所示，则读数为＿＿＿＿＿＿A作业讲评2、如图所示的电路中，a、b、c是连接在电路中的电表，若L1和L2为串联，则a是＿＿＿＿表，b是＿＿＿＿＿表，c是＿＿＿＿＿表，其中，A点连接表b的＿＿＿ 作业讲评13、如图所示，把电压表的负接线柱引出的导线头E，依次分别接在A、B、C三点，问S闭合时电压表读数最小的是（　　　）
　A、A点　　　　
　B、B点　　　　　　　　　　　　　　　　 C、C点　　　　　　
D、一样大作业讲评4、利用图（甲）所示的电路进行实验，当开关S闭合时，发现灯不亮，电流表无示数，电压表有示数，则故障可能是＿＿＿＿＿＿；排除故障后，再闭合开关S，得到电流表示数如图乙所示，则读数为＿＿＿＿＿＿A作业讲评14、在一个电源两端点间接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式是（　　　）
　A、一定是串联　　　　　　　　
B、一定是并联
　C、串联、并联都可以　　
D、条件不足无法判断作业讲评8、如图所示，闭合开关S后，电流表A1、A2、A3的示数分别是I1、I2、I3，比较它们的示数大小，下列各式中不可能的是（　　　）
　A、I1＞I2＞I3　　　　　　B、I1＞I3＞I2　
　C、I1＝I2＝I3　　　　　　D、I1＝I2＋I3　矫正练习课堂检测
