浙教版九年级科学中考复习课件：家庭电路

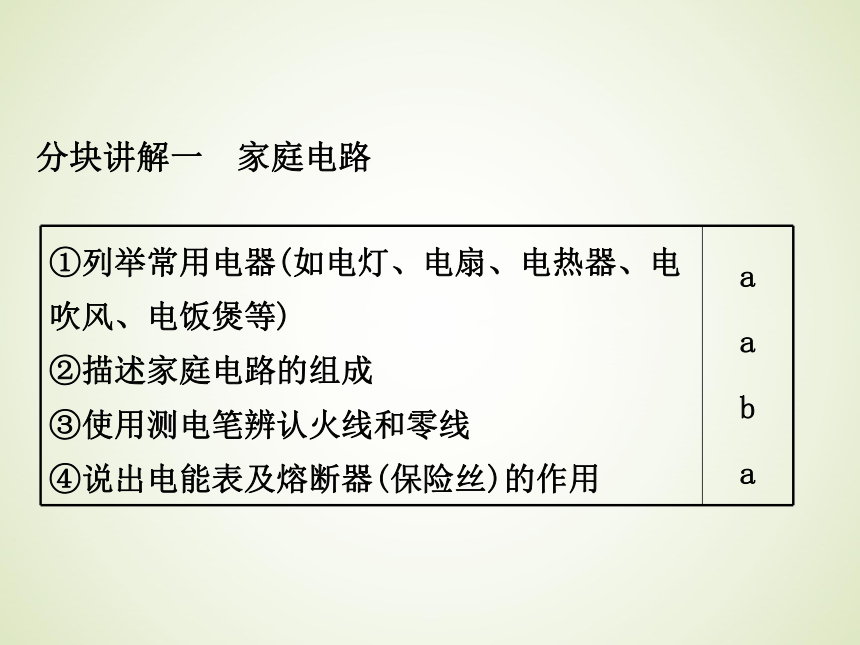

课件66张PPT。 　家庭电路分块讲解一　家庭电路【知识回顾】
家庭电路

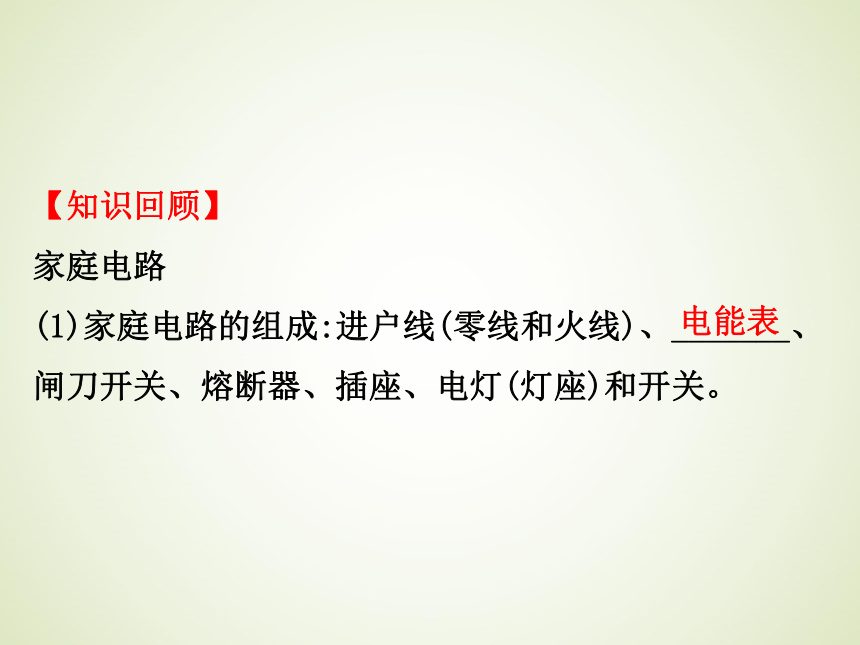

(1)家庭电路的组成:进户线(零线和火线)、_______、

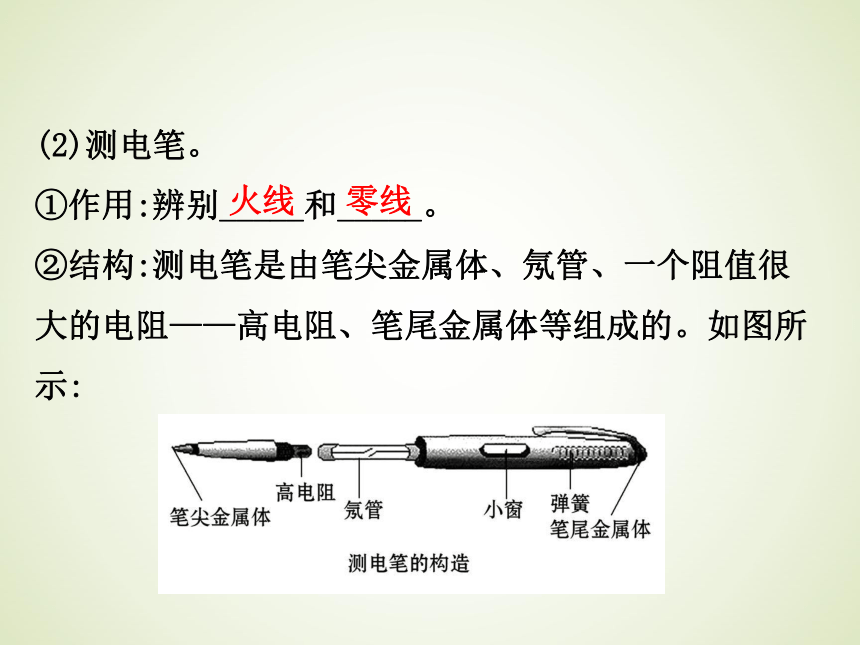

闸刀开关、熔断器、插座、电灯(灯座)和开关。电能表(2)测电笔。
①作用:辨别_____和_____。

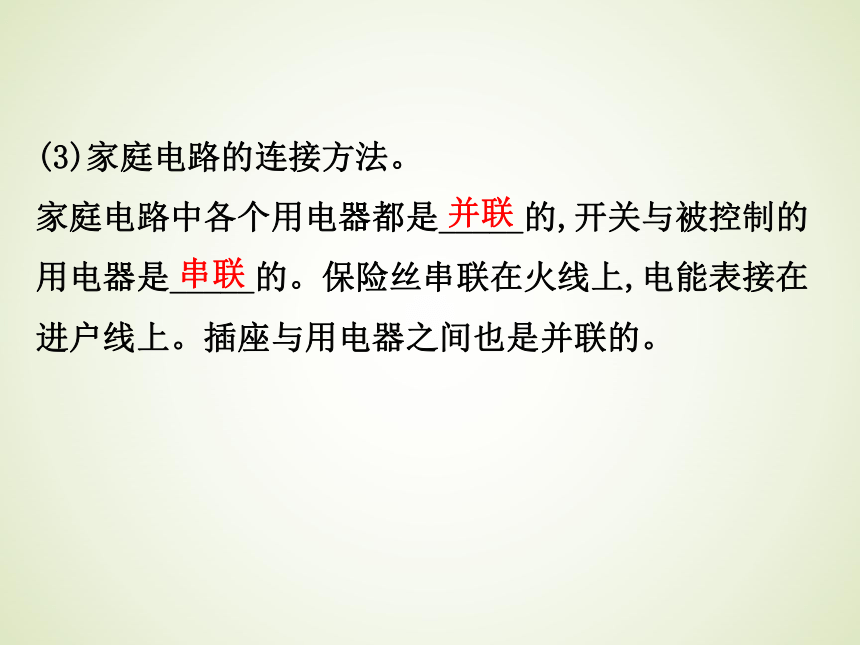

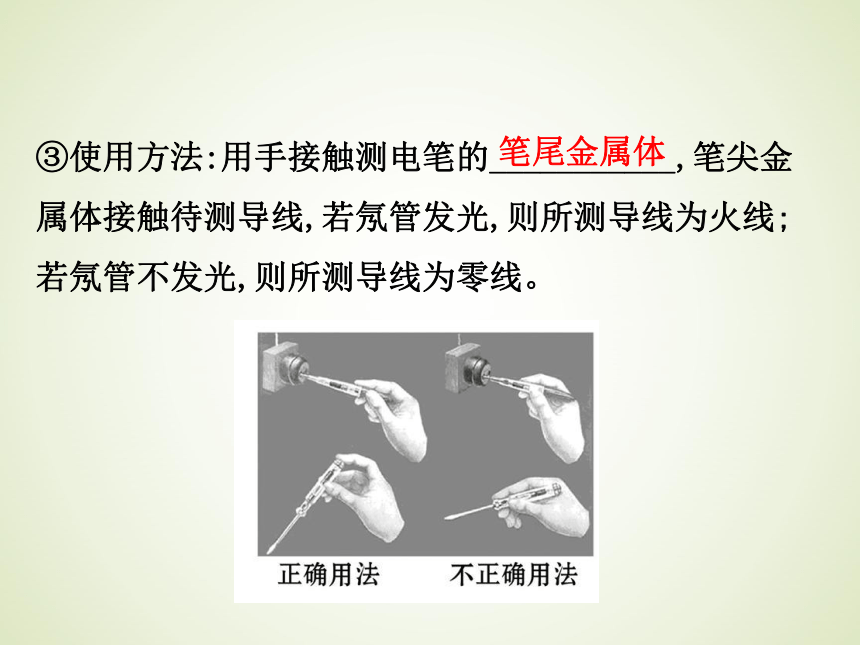

②结构:测电笔是由笔尖金属体、氖管、一个阻值很大的电阻——高电阻、笔尾金属体等组成的。如图所示: 火线零线③使用方法:用手接触测电笔的___________,笔尖金属体接触待测导线,若氖管发光,则所测导线为火线;若氖管不发光,则所测导线为零线。 笔尾金属体(3)家庭电路的连接方法。
家庭电路中各个用电器都是_____的,开关与被控制的
用电器是_____的。保险丝串联在火线上,电能表接在
进户线上。插座与用电器之间也是并联的。并联串联【基础落实】

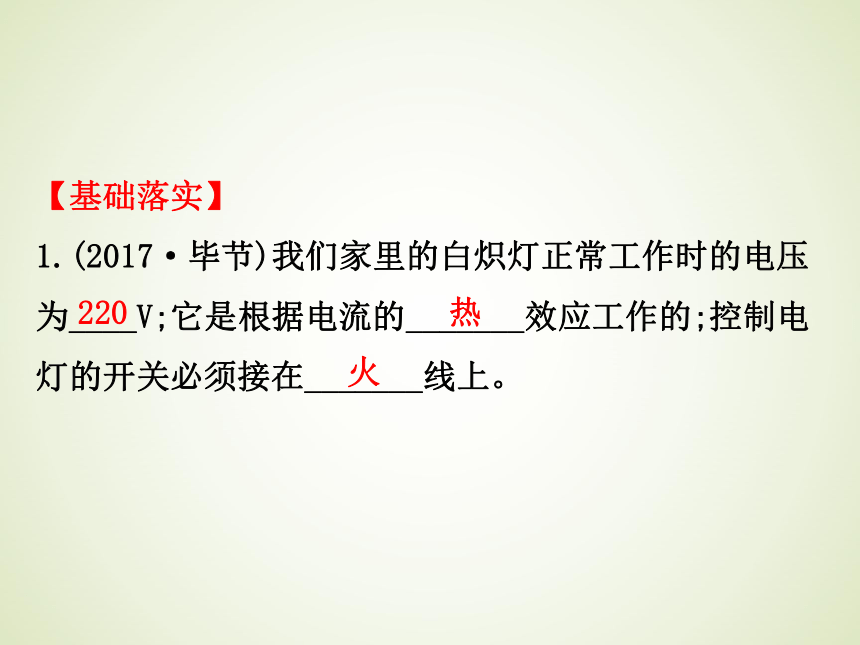

1.(2017·毕节)我们家里的白炽灯正常工作时的电压
为____V;它是根据电流的_______效应工作的;控制电

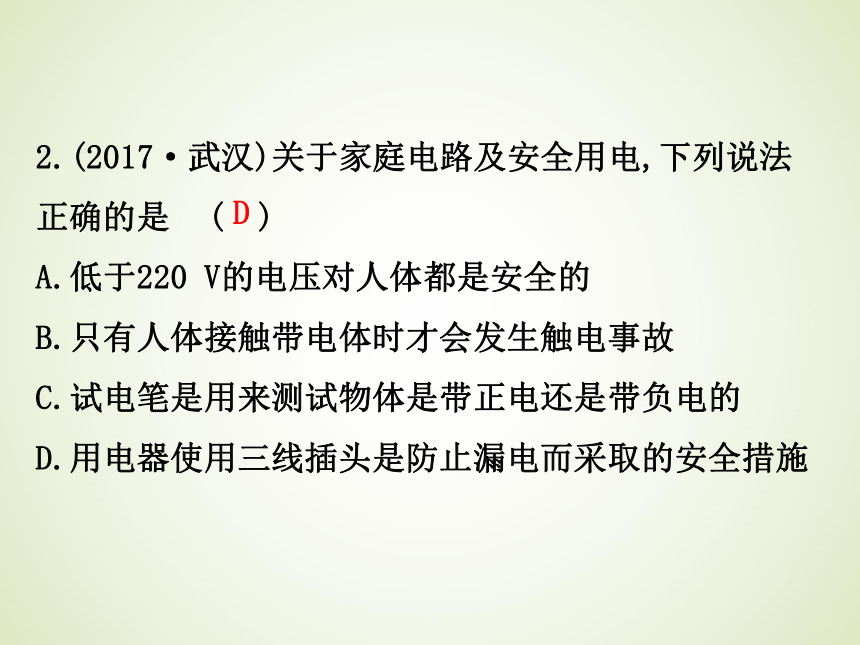

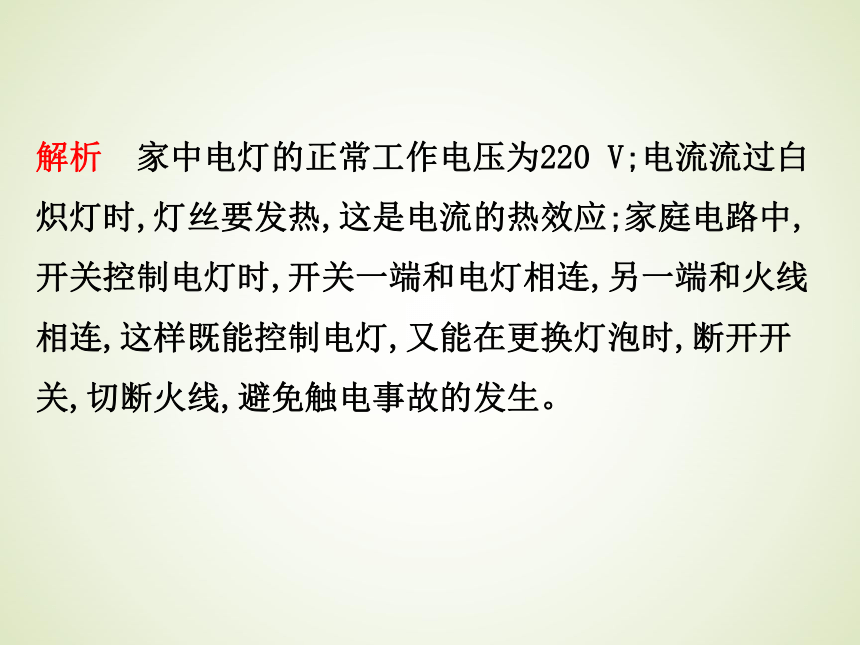

灯的开关必须接在_______线上。?220热火解析　家中电灯的正常工作电压为220 V;电流流过白炽灯时,灯丝要发热,这是电流的热效应;家庭电路中,开关控制电灯时,开关一端和电灯相连,另一端和火线相连,这样既能控制电灯,又能在更换灯泡时,断开开关,切断火线,避免触电事故的发生。2.(2017·武汉)关于家庭电路及安全用电,下列说法
正确的是 ( )
A.低于220 V的电压对人体都是安全的
B.只有人体接触带电体时才会发生触电事故
C.试电笔是用来测试物体是带正电还是带负电的

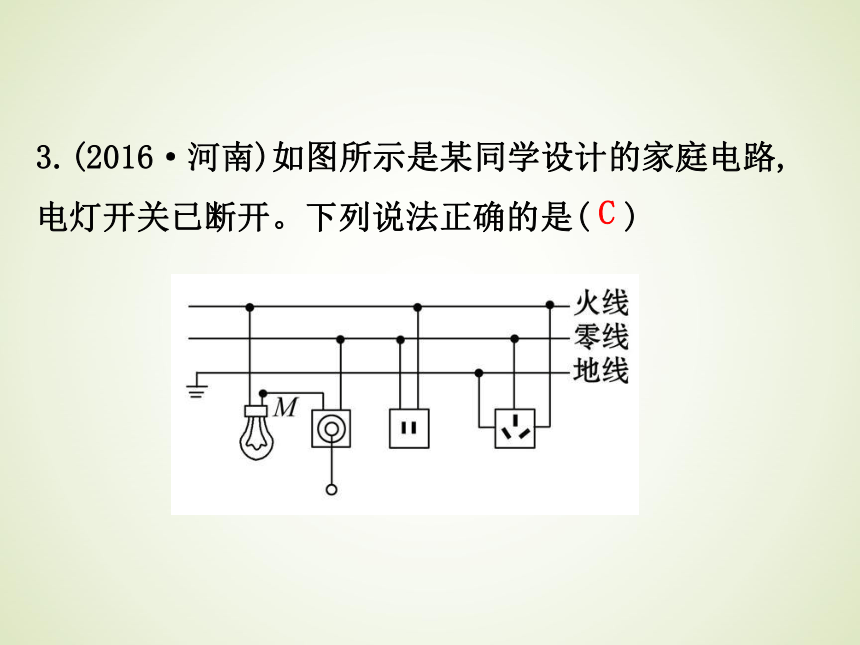

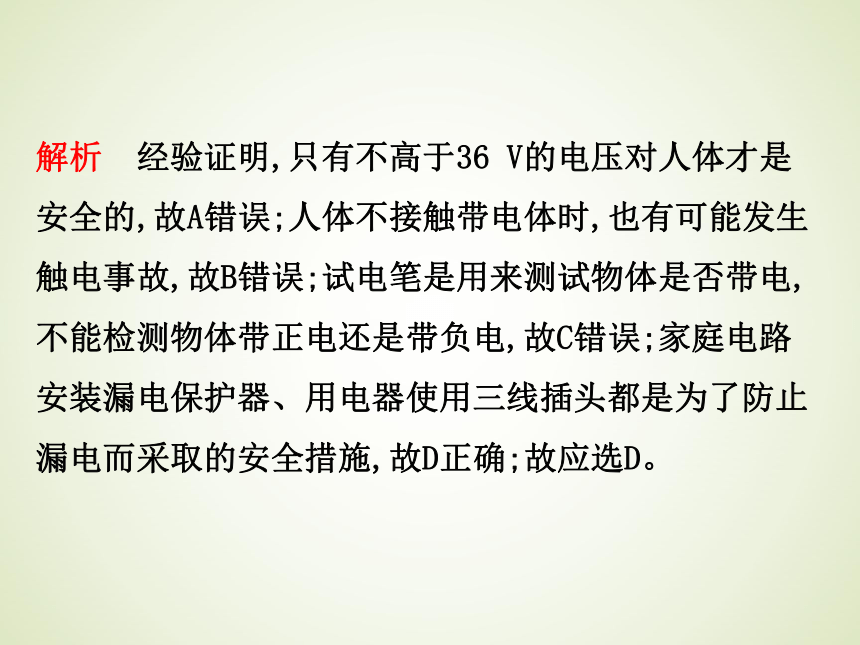

D.用电器使用三线插头是防止漏电而采取的安全措施D解析　经验证明,只有不高于36 V的电压对人体才是安全的,故A错误;人体不接触带电体时,也有可能发生触电事故,故B错误;试电笔是用来测试物体是否带电,不能检测物体带正电还是带负电,故C错误;家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的安全措施,故D正确;故应选D。3.(2016·河南)如图所示是某同学设计的家庭电路,

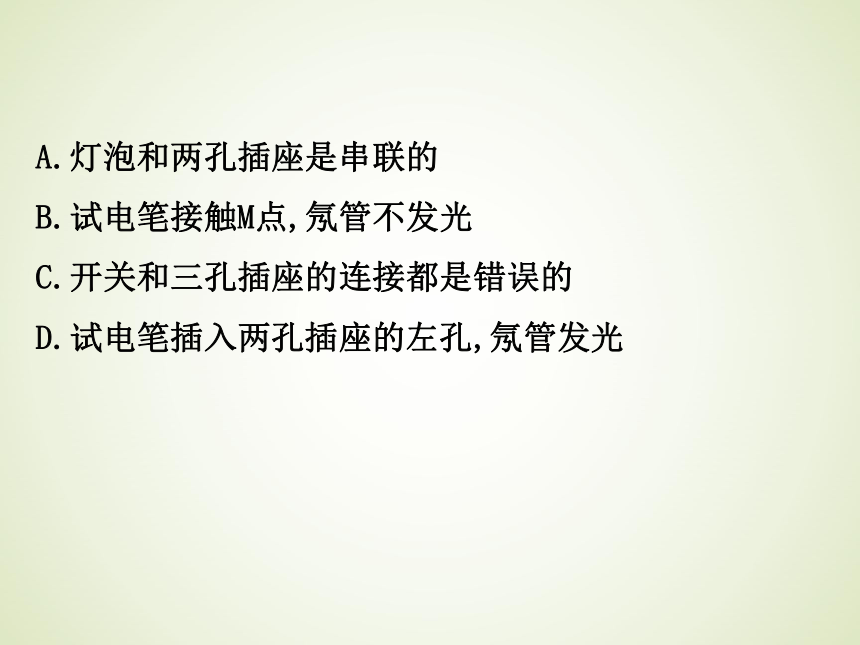

电灯开关已断开。下列说法正确的是( )CA.灯泡和两孔插座是串联的
B.试电笔接触M点,氖管不发光
C.开关和三孔插座的连接都是错误的
D.试电笔插入两孔插座的左孔,氖管发光解析　灯泡和两孔插座是互不影响的,所以是并联的。M点通过灯泡与火线连接,所以试电笔接触M点,氖管发光。据图可知,开关接到了零线和用电器之间;三孔插座的左孔接的是地线,故均错误。两孔插座的左孔接的是零线,所以试电笔插入两孔插座的左孔氖管不发光,故D错误。4.(2016·鄂州)小明家书房有一盏照明灯,闭合和断
开照明灯开关时,照明灯正常发光和熄灭。小明晚上
学习时,将一盏完好的台灯(台灯开关始终闭合)插入
书房插座后发现:闭合照明灯开关时,发现照明灯亮,
台灯不亮;断开照明灯开关时,照明灯和台灯均亮,但
亮度不够。为了节约用电,小明在开关断开时取下照
明灯,想让台灯单独工作,结果发现台灯也不亮,此时用测电笔测试台灯插座两孔氖管均发光。则符合他家
书房电路实际情况的电路图是(图中电灯为照明灯,开
关为照明灯开关,插座为台灯插座) ( )B解析　由图A可知,台灯插入插座后,两灯并联,开关在
干路上;闭合开关两灯都亮;断开开关两灯都不亮,取
下照明灯对台灯支路没有影响,台灯仍能亮,故A图不
符合题意。由图B可知,台灯插入插座后,闭合开关时,
照明灯亮;由于台灯两端都接在火线上,台灯被短路,
所以台灯不亮;断开开关时,照明灯与台灯串联,两灯
都亮,两灯电压之和等于220 V,即两电压都小于额定
电压,所以两灯的亮度比正常发光时都暗;取下照明灯后,台灯两端仍都接在火线上,所以台灯不亮;由于插座的两孔均接在火线上,故测电笔测试台灯插座两孔氖管均发光,故B符合题意。由图C可知,台灯插入插座后,两灯并联,开关只控制照明灯,闭合开关两灯都亮;断开开关,照明灯不亮,台灯能正常发光;取下照明灯后对台灯支路没有影响,台灯仍亮,故C不符合题意。由图D可知,台灯插入插座后,两灯并联,开关在干路上;闭合开关两灯都亮;断开开关两灯都不亮;取下照明灯对台灯支路没有影响,台灯仍能亮,故D不符合题意。【要点精讲】
要点　家庭电路、串联和并联电路的认识和理解
【重要提示】家庭电路中各用电器之间是并联接在火线和零线上的。知道火线能使测电笔的氖管发光,而零线不能使测电笔的氖管发光。掌握家庭电路中灯泡、开关、三孔插座的接法;正确理解为什么设计三孔插座和金属外壳的用电器为什么用三脚插头。【例】(2017·宁波)如图是家庭电路示意图。下列说法正确的是 (　　)A.电能表示数的单位是千瓦
B.与开关S直接相连的导线a是零线
C.若在导线a和b之间接一个灯泡L1,则L1与L串联
D.若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患解析　A、电能表是测量消耗电能的仪表,电能表示数的单位是kW·h,而kW是电功率的单位;B、与开关S直接相连的导线是火线,所以a是火线;C、若在导线a和b之间接一个灯泡L1,则L1与L并联;D、若c处断开,洗衣机插头插入插座,洗衣机能工作,但外壳不能接地,若外壳漏电,人体被接地的导线短路,会对人体造成伤害。故D正确。
答案　D【变式训练】(2017·金华)小科在学习了《家庭用电》后设计了一个如图所示的电路。下列相关说法正确的是(　　)A.电路中甲、丁串联
B.电路中丙连接方式不正确
C.闭合开关 K1、K2,甲灯亮、乙灯不亮,说明乙灯被短路
D.用测电笔检测丙插座的两孔时,测电笔氖管都能发光解析　A、由图可知,电路中灯泡甲、插座丁并联;B、双线插座的接法是左零右火,而图中插座丙左火右零,且电路中插座丙与灯乙串联连接;C、当闭合开关K1、K2,甲灯亮、乙灯不亮,是由于插座丙与灯乙串联连接造成的;D、当测电笔与插座的左孔接触时,插座此孔为火线,氖管发光,当测电笔与插座的右孔接触时,插座此孔为零线或者开关断开,氖管不发光。
答案　B分块讲解二　安全用电【知识回顾】
安全用电
(1)安全电压:一般情况下,_____以下的电压才是安全
的。但在潮湿环境中,安全电压应在24伏甚至12伏以
下。
(2)安全用电原则:_______低压带电体,_______高压
带电体。36伏不接触不靠近【基础落实】
1.(2017·山西)关于家庭电路和安全用电,下列说法
正确的是( )
A.所有家用电器的外壳都需要接地
B.家庭电路中各个用电器都是串联的
C.使用试电笔判断哪条导线是火线时,手要按住笔尾
金属体
D.若空气开关“跳闸”,一定是电路中出现了短路C解析　有些电器的外壳是金属的,为了防止漏电,把外壳接地让漏出来的电导入大地,避免触电,并不是所有的用电器的外壳都需要接地。故A错误;家庭电路中各用电器工作过程中互不影响,所以彼此是并联的。故B错误;使用试电笔时笔尖应该接触被测导线,手指按住笔尾金属体。故C正确;空气开关“跳闸”,说明电路电流太大,原因是电路中出现了短路或用电器的总功率过大。故D错误;故应选C。2.(2017·绥化)如图是常用的一个插线板。小华在使
用中发现:插线板上的指示灯在开关断开时不发光,插
孔不能提供工作电压;而在开关闭合时指示灯发光,插
孔可以提供电压。根据上述现象可知指示灯和开关是
_____(选填“串联”或“并联”)的。使用三脚插头和
三孔插座,目的是将用电器的金属外壳与_____相连,防
止触电。串联大地解析　指示灯在开关断开时不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供电压;说明开关与指示灯是串联的,若是并联会造成电源短路;使用三脚插头和三孔插座,多出的那个孔是用来接地线的,当用电器的三脚插头插入时,用电器的金属外壳通过三孔插座与大地相连通,如果金属外壳漏电,地线将人体短路,防止人触电。3.(2016·齐齐哈尔)下列说法符合安全用电常识的
是 ( )
A.可以把用电器的三脚插头改为两脚插头接在两孔插
座上使用
B.家庭电路中控制灯泡的开关接在火线或零线上都可
以
C.使用试电笔时笔尖应该接触被测导线,手指按住笔
尾金属体
D.发现有人触电时应迅速用手把他拉离带电体C解析　A.把用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故A错误;B.从安全用电的角度分析,家庭电路中控制灯泡的开关接在火线和用电器之间,故B错误;C.使用试电笔时笔尖应该接触被测导线,手指按住笔尾金属体,故C正确;D.发现有人触电时,不要直接去救援,因为人体是导体,如果接触触电人,救援人员可能直接或间接接触火线,发生触电事故,所以一定先切断电源,故不符合安全用电的原则,故D错误。4.(2016·荆门)下列做法符合安全用电要求的是 ( )
A.在开关闭合的情况下更换灯泡
B.用铜丝代替保险丝
C.使用试电笔时手指接触笔尖
D.高大建筑的顶端安装避雷针D解析　A.在开关闭合的情况下,换灯泡时,如果不慎碰到了灯口,会发生触电事故,故A错误;B.熔丝需用电阻率大而熔点低的材料制作,不能用铜丝代替保险丝,故B错误;C.使用试电笔时,手不能接触笔尖金属体,手一定要接触笔尾金属体,故C错误;D.当打雷的时候,由于静电感应,在高大的建筑物顶端积累了很多的静电,容易导致雷击事故,所以在高大的建筑物顶端安装避雷针可以把静电引入地下,保护建筑物的安全,故D正确。5.(2016·威海)关于安全用电,下列说法错误的是 ( )
A.家庭电路中空气开关跳闸,一定是由于电路短路引
起的
B.发现家用电器或电线着火时,应先切断电源再救火
C.用试电笔辨别火线和零线时,手要接触笔尾金属体
D.油罐车的尾部装有铁链,是为了将油与油罐摩擦产
生的静电导走A解析　A.家庭电路中空气开关跳闸可能是发生了短路,也可能是用电器的总功率过大,故该选项说法不正确;B.家用电器失火,导线的绝缘皮烧坏,用电器漏电,如果用水救火,水是导体,人间接接触火线,会发生单相触电事故,故该选项说法正确;C.用试电笔辨别火线和零线时,手应接触笔尾金属体,故该选项说法正确;D.铁链是导体,油罐车上的静电能被引入大地,故该选项说法正确。【要点精讲】
要点　家庭电路和安全用电
【重要提示】考查学生对安全用电知识的了解与掌握。常见触电的两种类型。我们要牢记安全用电的原则:不接触低压带电体,不靠近高压带电体。【例】(2017·枣庄)电工维修电路有时需要带电操作,如图所示。以下操作不会发生触电事故的是 (　　)A.甲站在绝缘凳上同时接触火线和零线
B.乙站在绝缘凳上仅接触火线
C.丙站在地上仅接触火线
D.丁站在地上同时接触火线和零线解析　人体触电,原因是有电流流过,形成通路。人体为导体,一边与火线相接,一边与零线相接或与大地相接,都会形成通路,选项A、C、D中都能构成闭合的电路,即有电流流过人体,会触电;只有选项B中没有构成闭合的电路,即电流不会流过人体,不会触电。故选B。
答案　B【变式训练】(2017·贵港)如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是(　　)A.三脚插头的三个脚一样长
B.插孔E是用来接零线的
C.插孔L是用来接零线的
D.标有“E”的插脚能保证插入插座时,用电器外壳先接地解析　三脚插头最上面的脚是用于接地的,它比其他的两个要长,便于及早接地和最晚脱离接地,使用时更为安全,故A错误、D正确;据其使用规则可知,E接地线,L接火线,N接零线,故B、C错误。
答案　D分块讲解三　综合提升
【综合运用】
家庭电路中串、并联电路特点的探究,安全用电常识
【重要提示】通过联系实际的应用题,考查在家庭电路中,串联电路的特点、导体和绝缘体的应用。读懂题意,明确隔电电阻与人体的连接关系,是正确解答此题的关键。【例】(2017·盐城)电热水器金属内胆出
水口加接一段曲长管道,在电热水器漏电
且接地线失效时,能形成“防电墙”,保障
人的安全,如图所示,当热水器漏电且接地
线失效时,其金属内胆与大地间电压为220 V,由于曲
长管道中水具有电阻(简称“隔电电阻”),因而人体
两端的电压不高于12 V,下列说法正确的是 (　　)A.“隔电电阻”大于“人体电阻”
B.曲长管道应选用导电性能好、管壁较厚的铜管
C.热水器漏电且接地线失效时,“防电墙”使人体内无电流通过
D.热水器漏电且接地线失效时,“隔电电阻”与“人体电阻”并联解析　A、当热水器漏电且接地线失效时,其金属内胆
与大地间电压为220 V,也就是隔电电阻与人体的总电
压为220 V,且两者是串联的;已知人体两端的电压不
高于12 V,说明隔电电阻两端电压大于220 V-12 V=
208 V;由串联电路用电器两端电压与其阻值成正比可
知,隔电电阻的阻值远大于人体电阻。故A正确;B、漏
电电流通过曲长管道、人体流入大地,为保证人身安全,通过人体的电流需要非常小,所以曲长管道不能采用导体材料,而应该使用绝缘材料。故B错误;C、当热水器漏电且接地线失效时,由题知人体两端的电压不高于12 V,说明此时有电流通过人体流向大地,只不过电流非常小。故C错误;D、由图可知,“隔电电阻”与“人体电阻”是串联的,且隔电电阻能够起到分压作用,故D错误。故选A。
答案　A【变式训练】(2016·湖州)电灯是一项伟大的发明,没有人能独享这份荣耀,它经历着如下的“进化史”:
1879年,托马斯·爱迪生发明碳丝灯,通电后碳丝温度高达2 000 ℃左右,进入白炽状态而发光,所以也称“白炽灯”。 1910年,美国通用电气实验室发现用钨丝制造的灯既便宜又明亮。
1934年,欧文·米兰尔进一步改进,将灯丝绕成螺旋形,使发出的光更明亮。
20世纪30年代,人们研制出了荧光灯,利用了光气体发出的光使灯里的涂膜发亮。它比普通灯温度低并省电。
最近,人们还发明了大功率LED灯,它更省电、寿命更长。请回答:
(1)为了安全用电,控制灯的开关必须接在家庭电路的________线上。?
(2)如图,灯丝绕成螺旋形的原因是________(选填“增加”或“减少”)散热。?(3)5瓦的LED灯与100瓦的白炽灯正常发光时亮度相当。若用1只5瓦的LED灯代替100瓦的白炽灯使用4万小时,请通过计算说明选择哪种灯比较经济?
注:目前电费0.53元/千瓦时,其他数据如表。解析　(1)开关接在火线与电灯之间,当开关断开时,电路中不但没有电流通过,而且电灯与火线断开连接,防止人发生触电事故,故为了安全用电,控制灯的开关必须接在家庭电路的火线上。(2)白炽灯是将电能转化为内能的,其工作原理是:电流通过灯丝时产生热量,螺旋状的灯丝可以减少热量散失,并不断将热量聚集,使得灯丝的温度达2 000摄氏度以上,灯丝在处于白炽状态时,就像烧红了的铁能发光一样而发出光来。(3)一只白炽灯的使用寿命为1万小时,则工作4万小时需要4只白炽灯,
4只白炽灯需要的费用:4只×3元/只=12元,
白炽灯的功率P=100 W=0.1 kW,白炽灯消耗的电能:
W=Pt=0.1 kW×40 000 h=4 000 kW·h,
则电费:0.53元/千瓦时×4 000千瓦时=2 120元,
使用白炽灯共需要支付费用:12元+2 120元=2 132元;LED灯的功率P′=5 W=0.005 kW,
LED灯消耗的电能:
W′=P′t=0.005 kW×40 000 h=200 kW·h,
则电费:0.53元/千瓦时×200千瓦时=106元,
使用LED灯共需要支付费用:20元+106元=126元<
2 132元;
故选择LED灯比较经济。答案　(1)火　(2)减少
(3)选择LED灯比较经济。【实验探究】
家庭电路的故障分析
【重要提示】考查了用校验灯检修家庭电路的故障。根据校验灯的三种状态可以快速得出电路是否存在故障。【例】(2017·自贡)电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当S闭合后,再分别闭合S1、S2、S3(每次只能闭合其中之一)时,可能出现以下三种情况,试判断(选填“短路”“开路”或“正常”):(1)L0不亮,说明该支路________。?
(2)L0正常发光,说明该支路________。?
(3)L0发光呈暗红色,说明该支路________。?解析　本题考查家庭电路故障的判断。L0连入电路,每次闭合一个开关时,和连通电路的灯泡串联。L0不亮,说明零线与火线之间出现开路,即该支路开路;L0正常发光,说明L0两端电压为220 V,所以该支路短路;L0发光呈暗红色,说明其两端电压不足,因而该支路是正常的,所连灯泡也在发光,也呈暗红色。
答案　(1)开路　(2)短路　(3)正常【易错警示】测电笔的使用
【例】(2017·烟台)如图是小明家的部分电路,他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,用试电笔分别测试插座的左、右孔,氖管均发光。若电路中只有一处故障,则(　　)A.电热水壶所在电路的b、c间断路
B.插座的接地线断路
C.电路的c、d间导线断路
D.电路的a、b间导线断路解析　本题考查家庭电路故障的判断。电灯仍正常工作,说明不是保险丝烧坏了,没有发生短路,而把试电笔分别插入插座的左、右插孔,氖管均能发光,说明火线有电,而零线断路了,且是在c、d之间断路,故选C。错解原因　正在烧水的电热壶突然不能工作,但电灯仍正常工作,说明电水壶所在的电路有地方开路。
答案　C
