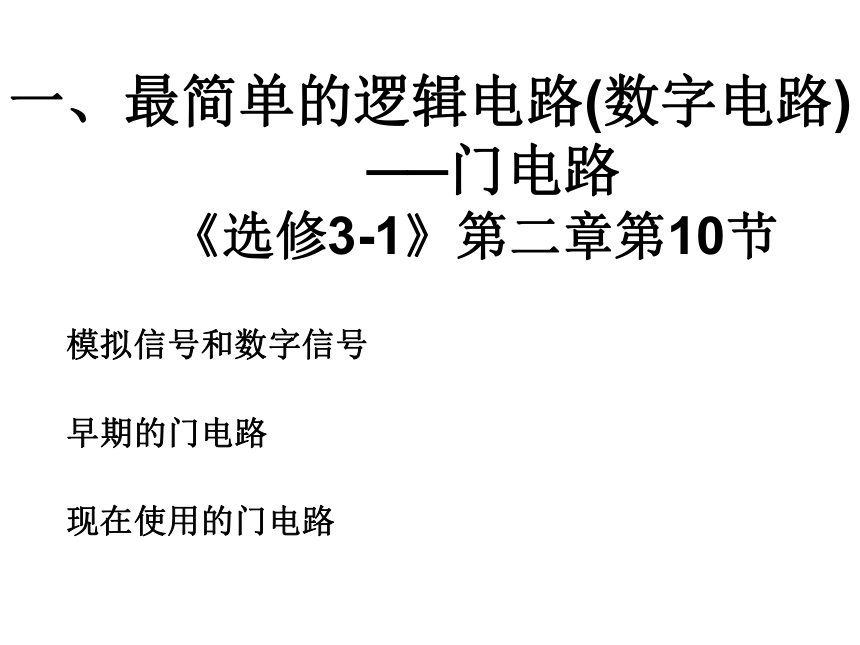

课件13张PPT。逻辑电路一、最简单的逻辑电路(数字电路) ──门电路 《选修3-1》第二章第10节模拟信号和数字信号
早期的门电路

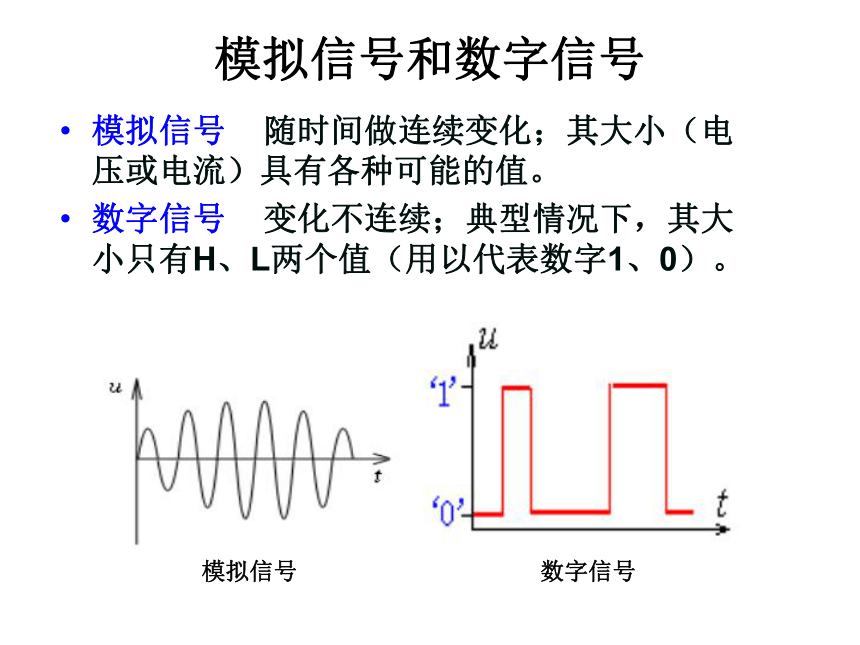

现在使用的门电路模拟信号和数字信号模拟信号 随时间做连续变化；其大小（电压或电流）具有各种可能的值。

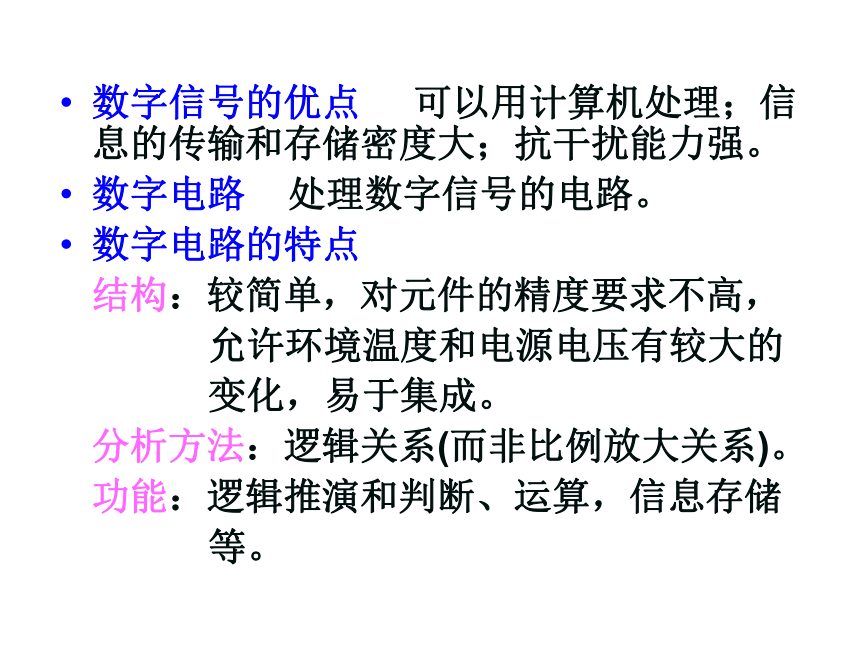

数字信号 变化不连续；典型情况下，其大小只有H、L两个值（用以代表数字1、0）。模拟信号数字信号数字信号的优点 可以用计算机处理；信息的传输和存储密度大；抗干扰能力强。
数字电路 处理数字信号的电路。
数字电路的特点
结构：较简单，对元件的精度要求不高，
允许环境温度和电源电压有较大的
变化，易于集成。
分析方法：逻辑关系(而非比例放大关系)。
功能：逻辑推演和判断、运算，信息存储
等。三种基本的门电路?

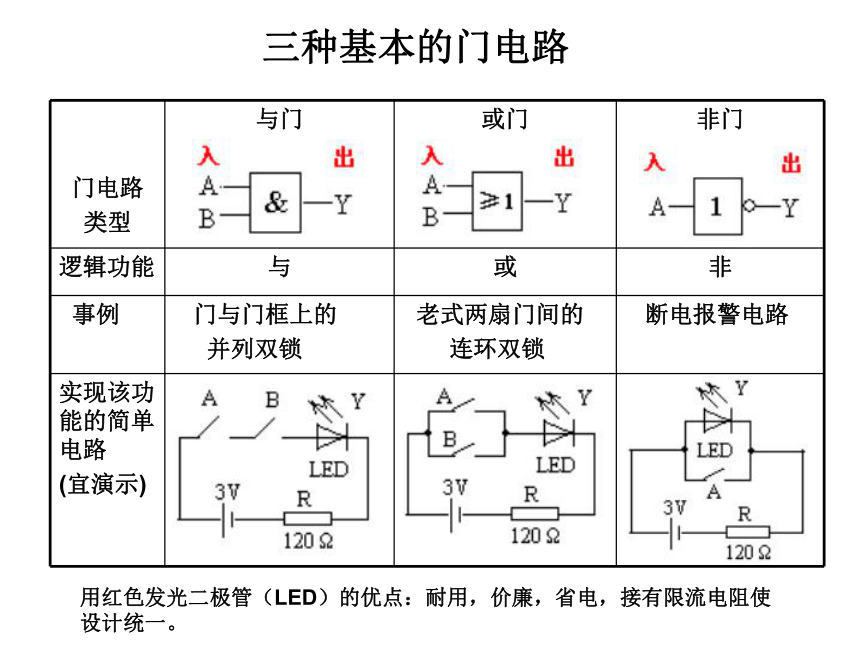

用红色发光二极管（LED）的优点：耐用，价廉，省电，接有限流电阻使设计统一。用继电器组成的非门电路──继电器断电而使报警器通电事例：早期的交通信号机中使用许多继电器实现逻辑控制二极管组成的与门与门真值表二极管型号: 1N4001或1N4148
* 负载 RV = 15kΩ功能测试电路（可用示教板演示）二极管组成的或门或门真值表二极管型号: 1N4001或1N4148
* 负载 RV = 15kΩ功能测试电路（可用示教板演示）三极管组成的非门三极管工作于开关状态（而非放大状态）：
或饱和导通（K接a时），或截止（K接b时）。拓展课题：与门——非门的组合集成非门非门真值表功能测试电路（可用示教板演示）非门波形图集成与门功能测试电路（可用示教板演示）与门真值表与门波形图集成或门或门波形图IC型号： 74LS32（4-2输入或门）
输出端Y为“1”（高电平）时LED发光
