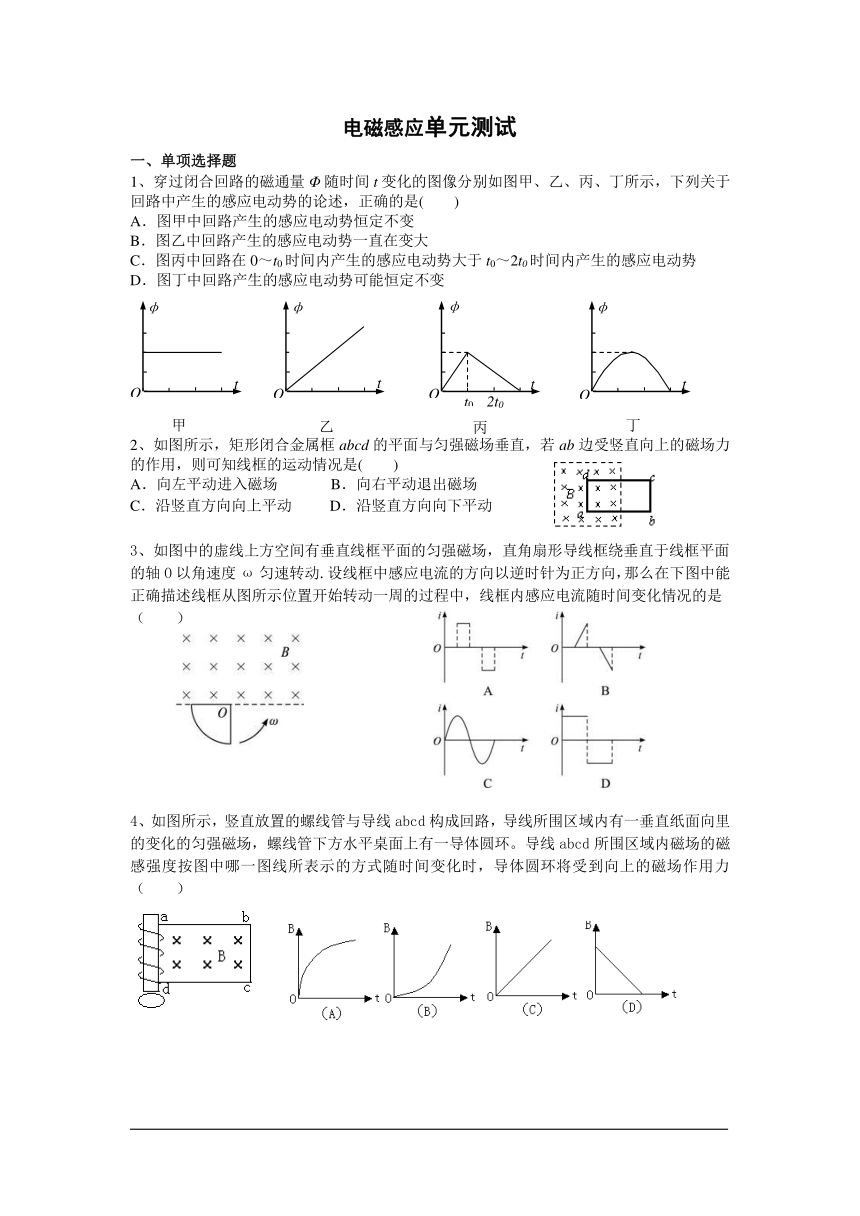

电磁感应单元测试
一、单项选择题
1、穿过闭合回路的磁通量Φ随时间t变化的图像分别如图甲、乙、丙、丁所示，下列关于回路中产生的感应电动势的论述，正确的是( )
A．图甲中回路产生的感应电动势恒定不变
B．图乙中回路产生的感应电动势一直在变大
C．图丙中回路在0～t0时间内产生的感应电动势大于t0～2t0时间内产生的感应电动势
D．图丁中回路产生的感应电动势可能恒定不变
2、如图所示，矩形闭合金属框abcd的平面与匀强磁场垂直，若ab边受竖直向上的磁场力的作用，则可知线框的运动情况是( )
A．向左平动进入磁场 B．向右平动退出磁场
C．沿竖直方向向上平动 D．沿竖直方向向下平动
3、如图中的虚线上方空间有垂直线框平面的匀强磁场，直角扇形导线框绕垂直于线框平面的轴O以角速度ω匀速转动.设线框中感应电流的方向以逆时针为正方向，那么在下图中能正确描述线框从图所示位置开始转动一周的过程中，线框内感应电流随时间变化情况的是（ ）
4、如图所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平桌面上有一导体圆环。导线abcd所围区域内磁场的磁感强度按图中哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场作用力（ ）

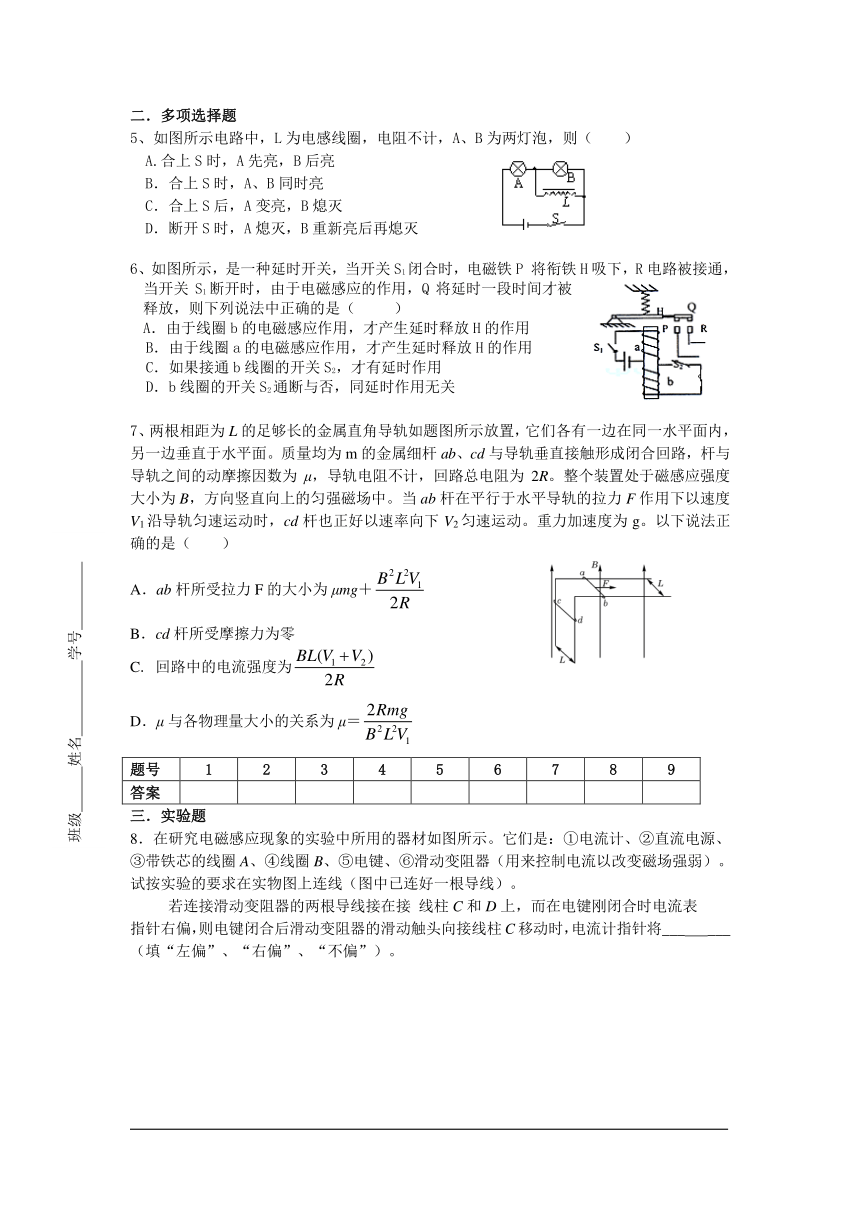

二．多项选择题
5、如图所示电路中，L为电感线圈，电阻不计，A、B为两灯泡，则（ ）
A.合上S时，A先亮，B后亮
B．合上S时，A、B同时亮
C．合上S后，A变亮，B熄灭
D．断开S时，A熄灭，B重新亮后再熄灭
6、如图所示，是一种延时开关，当开关S1闭合时，电磁铁P 将衔铁H吸下，R电路被接通，当开关S1断开时，由于电磁感应的作用，Q将延时一段时间才被释放，则下列说法中正确的是（ ）
A．由于线圈b的电磁感应作用，才产生延时释放H的作用
B．由于线圈a的电磁感应作用，才产生延时释放H的作用
C．如果接通b线圈的开关S2，才有延时作用
D．b线圈的开关S2通断与否，同延时作用无关
7、两根相距为L的足够长的金属直角导轨如题图所示放置，它们各有一边在同一水平面内，另一边垂直于水平面。质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数为μ，导轨电阻不计，回路总电阻为2R。整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中。当ab杆在平行于水平导轨的拉力F作用下以速度V1沿导轨匀速运动时，cd杆也正好以速率向下V2匀速运动。重力加速度为g。以下说法正确的是（ ）
A．ab杆所受拉力F的大小为μmg＋
B．cd杆所受摩擦力为零
C. 回路中的电流强度为
D．μ与各物理量大小的关系为μ＝
题号
1
2
3
4
5
6
7
8
9
答案
三．实验题
8．在研究电磁感应现象的实验中所用的器材如图所示。它们是：①电流计、②直流电源、③带铁芯的线圈A、④线圈B、⑤电键、⑥滑动变阻器（用来控制电流以改变磁场强弱）。试按实验的要求在实物图上连线（图中已连好一根导线）。
若连接滑动变阻器的两根导线接在接 线柱C和D上，而在电键刚闭合时电流表
指针右偏，则电键闭合后滑动变阻器的滑动触头向接线柱C移动时，电流计指针将___ ___（填“左偏”、“右偏”、“不偏”）。
9．在操场上，两同学相距L为10m左右，在沿垂直于地磁场方向的两个位置上，面对面将一并联铜芯双绞线，象甩跳绳一样摇动，并将线的两端分别接在灵敏电流计上。双绞线并联后的电阻R为0.2Ω，绳摇动的频率配合节拍器的节奏，保持f=2Hz。如果同学摇动绳子的最大圆半径h很小，约为0.1m，电流计的最大值I=3mA。 试估算地磁场的磁感应强度的数量级__________。数学表达式B=_________。（用R，I，L，f，h等已知量表示）
四．计算题
10．如图所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行光滑的金属导轨MN与PQ，导轨的电阻忽略不计．在两根导轨的端点N、Q之间连接一阻值R＝0.3Ω的电阻，导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交，交点为c、d．当金属棒以速度v＝4.0m/s向左做匀速运动时，试求：
（1）电阻R中的电流强度大小和方向；
（2）使金属棒做匀速运动的外力；
（3）金属棒ab两端点间的电势差．
11．面积S = 0.2m2、n = 100匝的圆形线圈，处在如图9-12所示的磁场内，磁感应强
度随时间t变化的规律是B = 0.02t，R = 3Ω，C = 30μF，线圈电阻r = 1Ω，求：
（1）通过R的电流大小和方向
（2）电容器的电荷量。
12．如图所示，两根相距L=0.20m的平行光滑金属长导轨与水平方向成θ＝30°角固定，匀强磁场的磁感强度B=0.20T，方向垂直两导轨组成的平面，两根金属棒ab、cd互相平行且始终与导轨垂直地放在导轨上，它们的质量分别为m1=0.01kg，m2=0.02kg，两棒电阻均为R＝0.20Ω，导轨电阻不计，取g=10m/s2。
（1）要使cd棒静止，ab应怎样运动？
（2）当ab棒在平行于导轨平面斜向上的外力F作用下，以v1=15m/s速度沿斜面匀速向上运动时，求金属棒cd运动的最大速度及外力F的大小。
13．如图所示，一根电阻为的导线弯成一个圆形线圈，圆半径，圆形线圈质量，此线圈放在绝缘光滑的水平面上，在y轴右侧有垂直于线圈平面的匀强磁场。若线圈以初动能沿x轴方向滑进磁场，当进入磁场0.5m时，线圈中产生的电能为。求：
（1）此时线圈的运动速度；
（2）此时线圈与磁场左边缘两交接点间的电压；
（3）此时线圈加速度大小。
答案：
1、C 2、A 3、D 4、A 5、A 6、BCD 7、AC 8、BCD 9、AD
10、连线略，左偏
11、
12、（1）I=0.4A，方向从N指向Q
（2）F=0.02N 方向向左
（3）Uab=0.32V
13、（1）I=0.1A方向从b指向a
（2）Q=
14、（1）
（2）①i=10cos200t
②
③P=450W
15、（1）R线=0.1Ω
（2）
16、（1）向上匀速运动 v=25m/s （2）v2=10m/s F=0.15N
23. （20分）
（1）（6分）由能量守恒：
（2）（8分）切割磁感线的有效长度
感应电动势
在磁场内的圆弧长度为线圈总长的1/3
内电阻
外电路电阻
（3）（6分）
