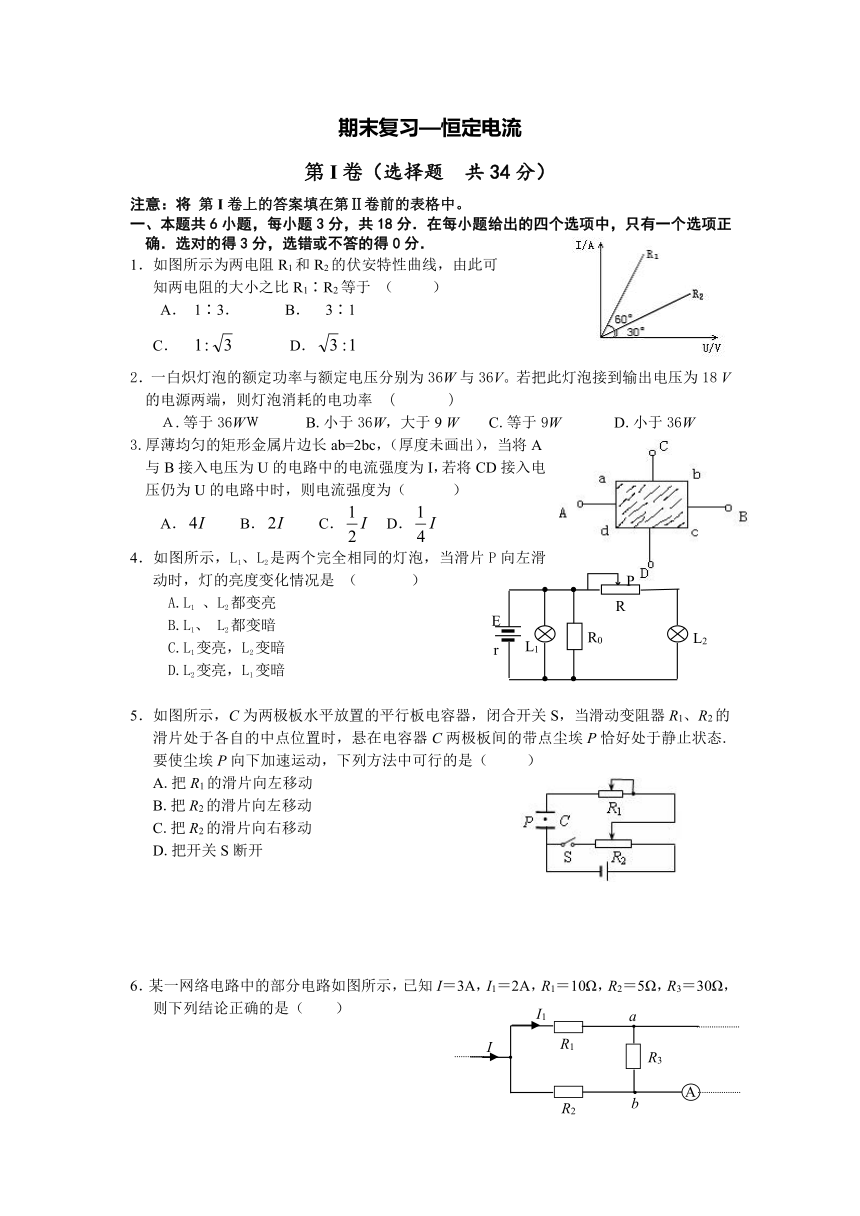

期末复习—恒定电流
第I卷（选择题 共34分）
注意：将 第I卷上的答案填在第Ⅱ卷前的表格中。
一、本题共6小题，每小题3分，共18分．在每小题给出的四个选项中，只有一个选项正确．选对的得3分，选错或不答的得0分．
1．如图所示为两电阻R1和R2的伏安特性曲线，由此可
知两电阻的大小之比R1∶R2等于 （ ）
A． 1∶3． B． 3∶1
C． D．
2．一白炽灯泡的额定功率与额定电压分别为36W与36V。若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率 ( )
Ａ.等于36WＷ B.小于36W，大于9 W C.等于9W D.小于36W
3.厚薄均匀的矩形金属片边长ab=2bc，（厚度未画出），当将A
与B接入电压为U的电路中的电流强度为I，若将CD接入电
压仍为U的电路中时，则电流强度为（ ）
A． B． C． D．
4．如图所示，L1、L2是两个完全相同的灯泡，当滑片P向左滑动时，灯的亮度变化情况是 （ ）
A.L1 、L2都变亮
B.L1、 L2都变暗
C.L1变亮，L2变暗
D.L2变亮，L1变暗
5．如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带点尘埃P恰好处于静止状态.要使尘埃P向下加速运动，下列方法中可行的是（ ）
A.把R1的滑片向左移动
B.把R2的滑片向左移动
C.把R2的滑片向右移动
D.把开关S断开
6．某一网络电路中的部分电路如图所示，已知I＝3A，I1＝2A，R1＝10Ω，R2＝5Ω，R3＝30Ω，则下列结论正确的是（ ）

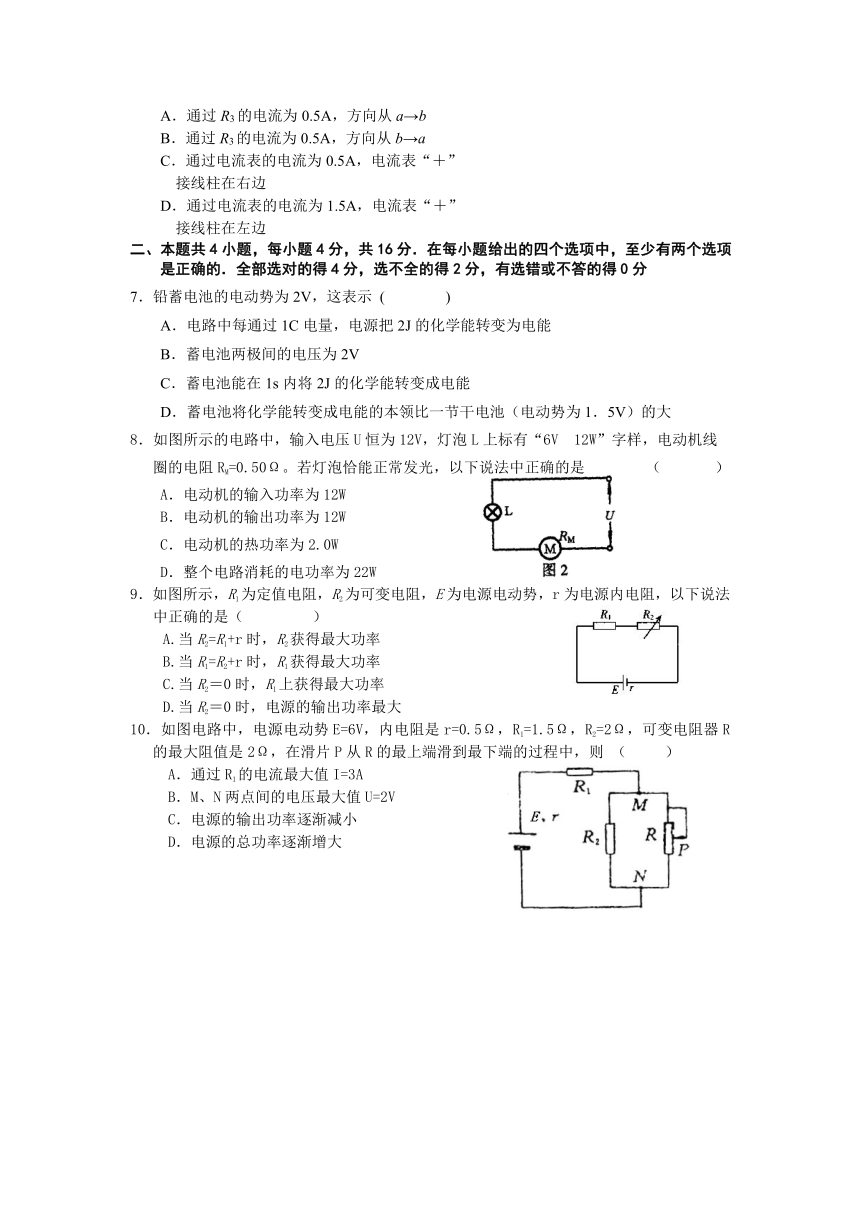

A．通过R3的电流为0.5A，方向从a→b
B．通过R3的电流为0.5A，方向从b→a
C．通过电流表的电流为0.5A，电流表“＋”
接线柱在右边
D．通过电流表的电流为1.5A，电流表“＋”
接线柱在左边
二、本题共4小题，每小题4分，共16分．在每小题给出的四个选项中，至少有两个选项是正确的．全部选对的得4分，选不全的得2分，有选错或不答的得0分
7．铅蓄电池的电动势为2V，这表示 ( )
A．电路中每通过1C电量，电源把2J的化学能转变为电能
B．蓄电池两极间的电压为2V
C．蓄电池能在1s内将2J的化学能转变成电能
D．蓄电池将化学能转变成电能的本领比一节干电池（电动势为1．5V）的大
8．如图所示的电路中，输入电压U恒为12V，灯泡L上标有“6V 12W”字样，电动机线
圈的电阻RM=0.50Ω。若灯泡恰能正常发光，以下说法中正确的是 （ ）
A．电动机的输入功率为12W
B．电动机的输出功率为12W
C．电动机的热功率为2.0W
D．整个电路消耗的电功率为22W
9．如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是（ ）
A.当R2=R1+r时，R2获得最大功率
B.当R1=R2+r时，R1获得最大功率
C.当R2＝0时，R1上获得最大功率
D.当R2＝0时，电源的输出功率最大
10．如图电路中，电源电动势E=6V，内电阻是r=0.5Ω，R1=1.5Ω，R2=2Ω，可变电阻器R的最大阻值是2Ω，在滑片P从R的最上端滑到最下端的过程中，则 （ ）
A．通过R1的电流最大值I=3A
B．M、N两点间的电压最大值U=2V
C．电源的输出功率逐渐减小
D．电源的总功率逐渐增大
第I卷选择题答案填写处
单项选择题
多项选择题
题号
1
2
3
4
5
6
7
8
9
10
答案
第Ⅱ卷（非选择题 共86分）
三、实验题：（本题共2个小题，20分，将符合题目要求的答案填在相应的位置上）

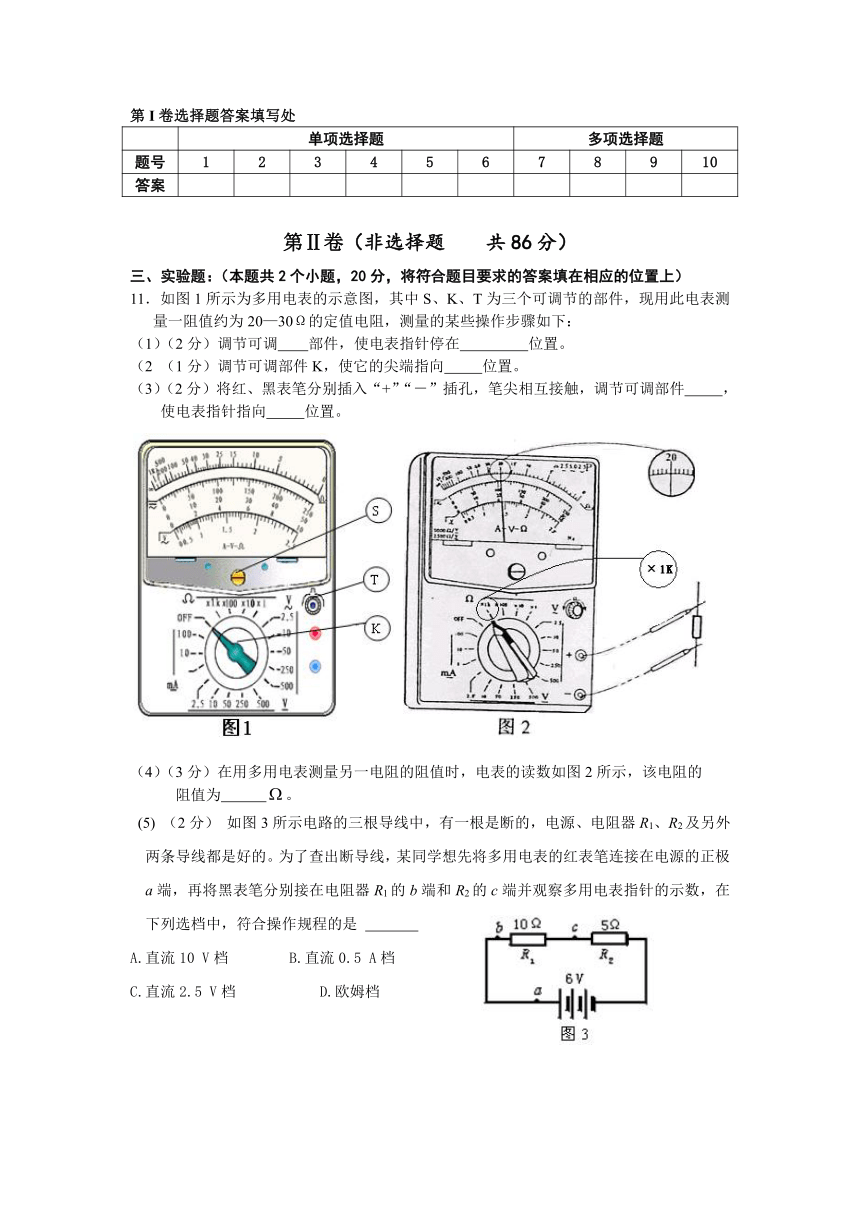

11．如图1所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20—30Ω的定值电阻，测量的某些操作步骤如下：
（1）（2分）调节可调 部件，使电表指针停在 位置。
（2 （1分）调节可调部件K，使它的尖端指向 位置。
（3）（2分）将红、黑表笔分别插入“+”“－”插孔，笔尖相互接触，调节可调部件 ，使电表指针指向 位置。
（4）（3分）在用多用电表测量另一电阻的阻值时，电表的读数如图2所示，该电阻的
阻值为 。
(5) （2分） 如图3所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两条导线都是好的。为了查出断导线，某同学想先将多用电表的红表笔连接在电源的正极a端，再将黑表笔分别接在电阻器R1的b端和R2的c端并观察多用电表指针的示数，在下列选档中，符合操作规程的是
A.直流10 V档 B.直流0.5 A档
C.直流2.5 V档 D.欧姆档

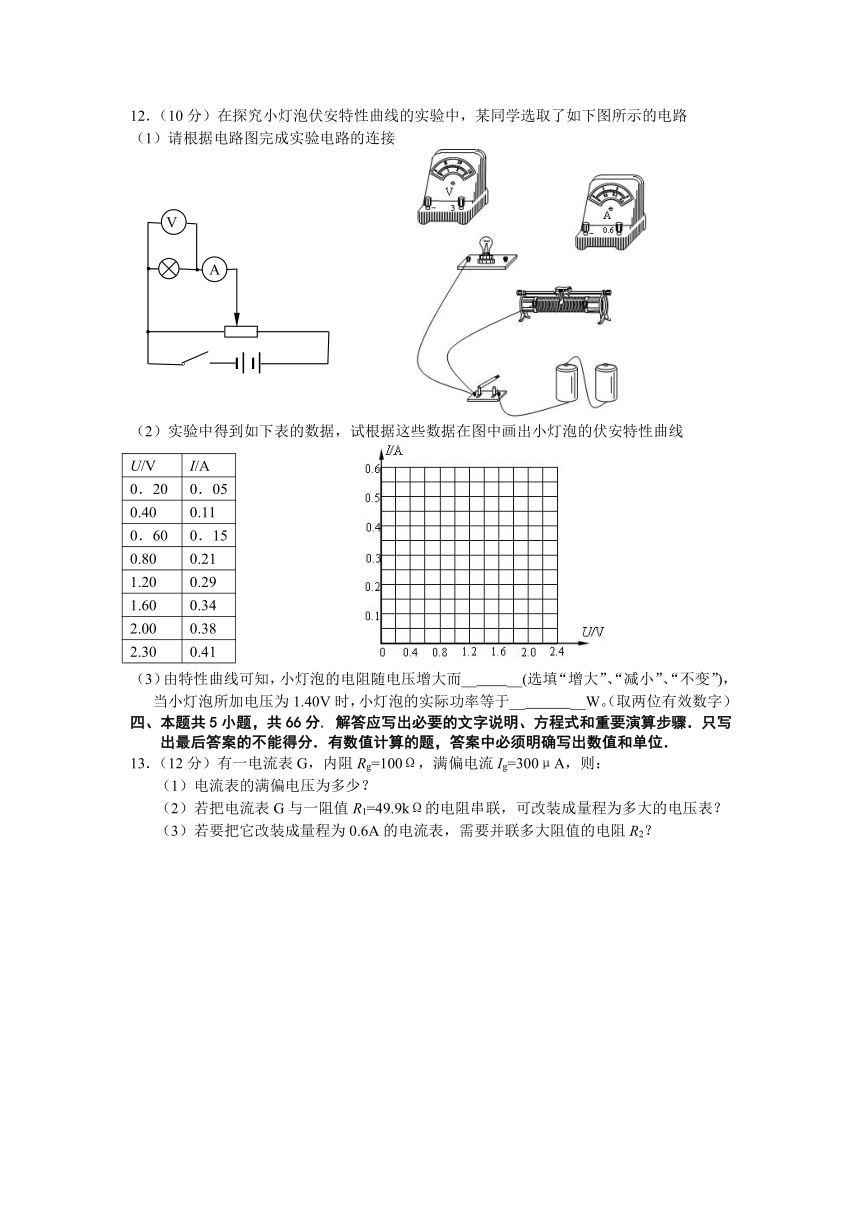

12．（10分）在探究小灯泡伏安特性曲线的实验中，某同学选取了如下图所示的电路
（1）请根据电路图完成实验电路的连接
（2）实验中得到如下表的数据，试根据这些数据在图中画出小灯泡的伏安特性曲线
U/V
I/A
0．20
0．05
0.40
0.11
0．60
0．15
0.80
0.21
1.20
0.29
1.60
0.34
2.00
0.38
2.30
0.41
（3）由特性曲线可知，小灯泡的电阻随电压增大而__ __(选填“增大”、“减小”、“不变”)，当小灯泡所加电压为1.40V时，小灯泡的实际功率等于__ __W。（取两位有效数字）
四、本题共5小题，共66分. 解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．
13．（12分）有一电流表G，内阻Rg=100Ω，满偏电流Ig=300μA，则：
（1）电流表的满偏电压为多少？
（2）若把电流表G与一阻值R1=49.9kΩ的电阻串联，可改装成量程为多大的电压表？
（3）若要把它改装成量程为0.6A的电流表，需要并联多大阻值的电阻R2？
14．（12分）如图所示电路中，电源电动势E= 12V ，内电阻r = 1.0Ω ，电阻
R1=9.0Ω，R2= 15Ω，电流表A示数为0.40A ，求电阻R3的阻值和它消耗的电功率。
15. （12分）如图所示是利用电动机提升重物的示意图，其中D是直流电动机．p是一个质量为m的重物，它用细绳拴在电动机的轴上．闭合开关ｓ，重物p以速度v被匀速提升，这时电流表和电压表的示数分别是Ｉ＝5.0Ａ和Ｕ＝110Ｖ，重物p上升的速度
v＝0.70ｍ／ｓ．已知该装置机械部分的机械效率为70%，重物的质量ｍ＝45kg
（ ｇ取10m／s2）．求:
(1) 电动机消耗的电功率P电；
(2) 绳对重物做功的机械功率Ｐ机；
(3) 电动机线圈的电阻R．
16．（15分）如图所示，电源电动势E=9V，内阻r=0.5Ω，电阻R1=5.0Ω，R2=3.5Ω，R3=6.0Ω，R4=3.0Ω，电容C=2.0μF。两板间距离为0.17 m。
（1）求电键接到a时，电容的带电量是多少？上极板带何种电荷？
（2）求电键从与a接触到与b接触时，通过R3的电荷量是多少？上极板带何种电荷？
（3）若两极板中央有一个带电粒子，当电键与a接触时，正好处于静止状态，若电键与b接触后，带电粒子向哪极板运动？经过多长时间到达极板？（不考虑电容充放电时间，g=10m/s2）
17．（15分）如图所示是一种悬球式加速度仪，它可以用来测定沿水平轨道运动的列车的加速度，质量为m的金属球，它系在金属丝的下端，金属丝的上端悬挂在O点，AB是一根长为l的均匀电阻丝，其阻值为R，金属丝与电阻接触良好，摩擦不计，电阻丝的中点C焊接一根导线，从O点也引出一根导线，两线间接入一个内阻很大的电压表V（金属丝和导线电阻不计），图中虚线OC与AB相垂直，且OC=h，电阻丝AB接在电压为U0的直流稳压电源上，整个装置固定在列车中使AB沿车前进的方向，列车静止时，金属丝呈竖直状态，当列车加速或减速前进时，金属丝将偏离竖直方向，从电压表的读数变化可以测出加速度的大小。
（1）当列车向右作匀加速运动时，试写出加速度a与电压表读数U的对应关系，以便重新刻制到电压表表盘使它成为直接读加速度数值的加速度计；
（2）这个装置能测得的最大加速度为多大？
（3）为什么C点设置在电阻丝AB的中间？对电压表的零刻度在表面上的位置应有什么要求？
恒定电流答案
单项选择题
多项选择题
题号
1
2
3
4
5
6
7
8
9
10
答案
A
B
A
C
B
B
AD
AC
AC
ABC
11．（1） S 左侧∞ （2）×1（3） T 右侧0（4）20.0K（写成20k给分）(5) A
12．（1）如图1
（2）如图2
（3）增大（2分），0.43～0.45都算对（2分）
13．（12分）解：（1）满偏电压Ug=IgRg=100×300×10-6=0.03V
（2）由于R1与电流表串联，故通过R1的最大电流I1=Ig=300μA
电阻R2两端的最大电压为U1=I1R1 =14.97V
改装后的电压表量程为U1+Ug=15V
(3) 电阻与电流表并联时，该电阻与电流表两端电压相同，改装后量程为0.6A，即电流表表头指针指在最大刻度位置，表头通过的电流为满偏电流Ig=300μA，此时并联电阻通过的电流为IR=I-Ig=600mA-0.3mA=599.7mA
该电阻两端电压U2= Ug
该电阻的阻值R2=U2/IR=IgRg/IR=0.03/0.5997Ω=100/1999Ω0.05Ω
14、30Ω 1.2W
15．解:(1)电动机消耗的电功率为 P电=UI=5.5×110W=550W
(2)绳对重物做功的机械功率为Ｐ机=mgv=45×10×0.70W=315W
(3) 电动机输出的电功率为Ｐ机出= = W=450W
电动机线圈的电阻R的发热功率为PR = P电--Ｐ机出=100W
由 得电动机线圈的电阻
16.解：（1）电键接a时，电容两极板的电压等于R1两端电压
此时电容器带电荷量，（1分）上极板带正电。
（2）电键接b时，电容两极板的电压等于R2两端电压
此时电容器带电荷量，上极板带负电。
流过R3的电荷量为
（3）电键接a时，有，
电键接b时，有 ，
联立两式得：， 由得：
17．（1）设列车加速度为a时金属丝偏离竖直方向θ角，金属丝与电阻丝的接触点为D，
此时小车受到合外力为
由牛顿第二定律：
所以
从电路部分看，设此时电压表示数为U/，由串联电路电压电阻关系式：
，
由上得：，a与U/成正比
（2）加速度最大时D移到A点，；所以
（3）C点设置在AB的中间的好处是：利用这个装置还可以测定列车作匀减速运动时的加速度。
电压表的0刻度应在表面上的中间位置。
