伏安法测电阻的应用和拓展

课件14张PPT。伏安法的应用与拓展南皮县黑龙村中学理化组（一）电路RXS伏安法:温馨提示，相关
器材的使用：
电流表
电压表

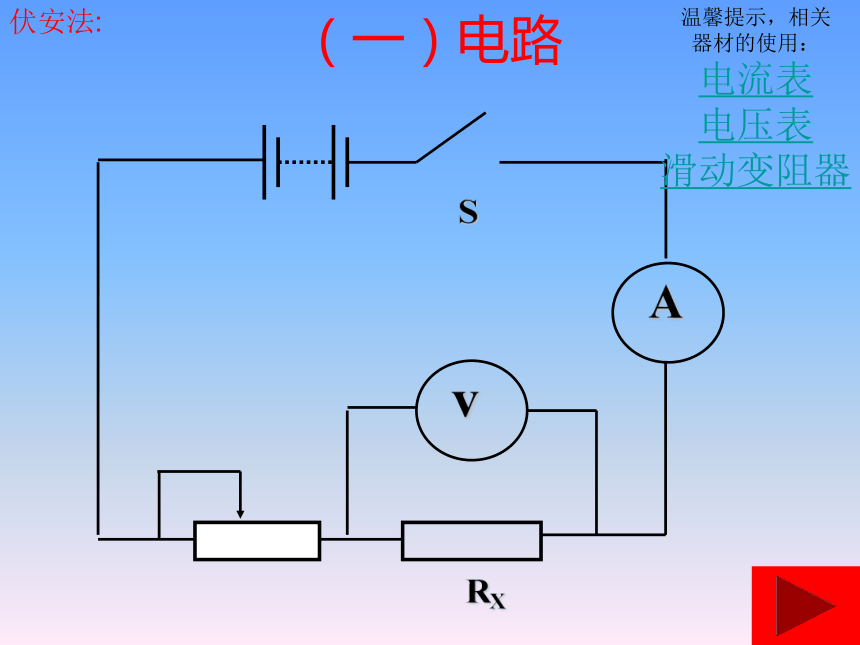

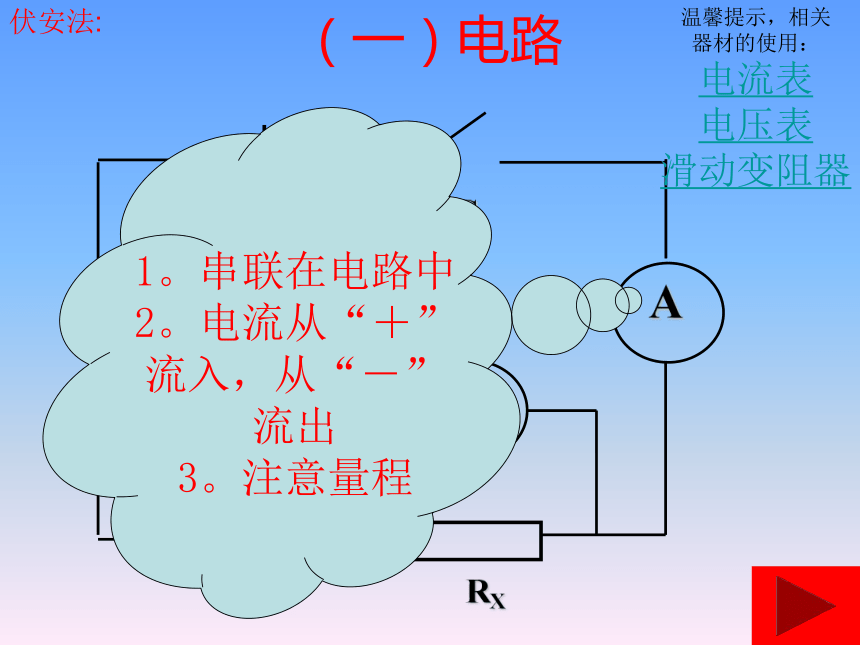

滑动变阻器（一）电路RXS伏安法:1。串联在电路中
2。电流从“＋”
流入，从“－”
流出
3。注意量程 温馨提示，相关
器材的使用：
电流表
电压表

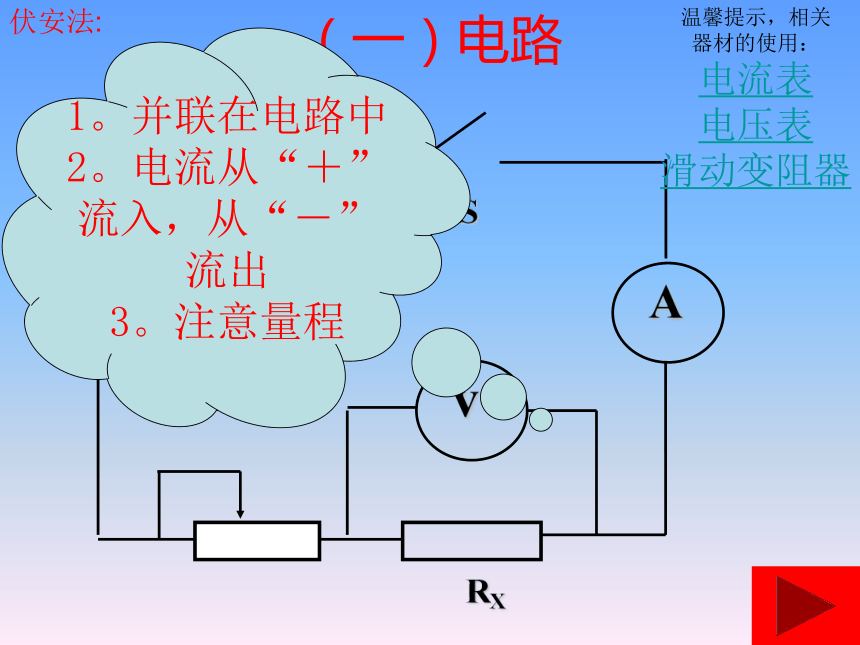

滑动变阻器（一）电路RXS伏安法:1。并联在电路中
2。电流从“＋”
流入，从“－”
流出
3。注意量程 温馨提示，相关
器材的使用：
电流表
电压表

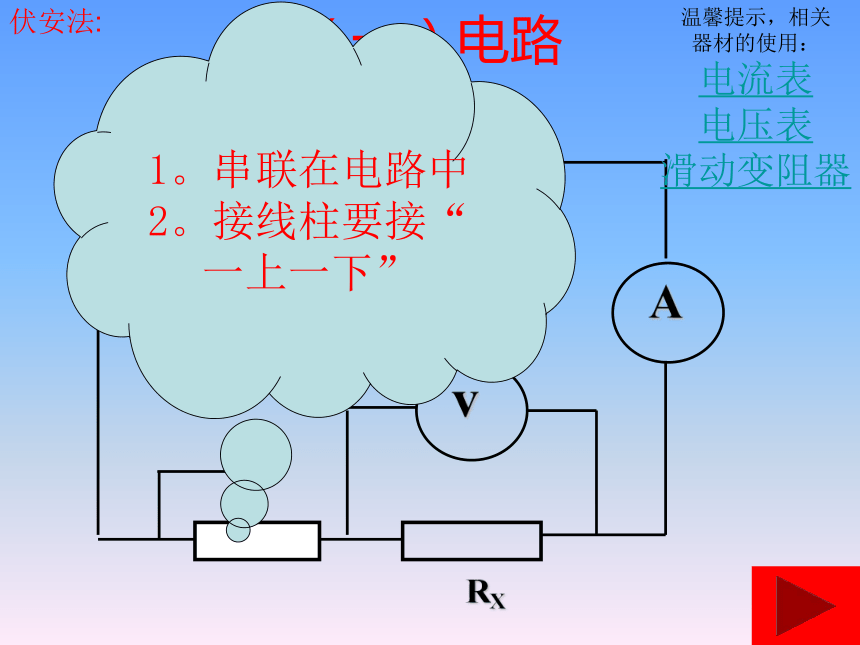

滑动变阻器（一）电路RXS伏安法:1。串联在电路中
2。接线柱要接“
一上一下” 温馨提示，相关
器材的使用：
电流表
电压表

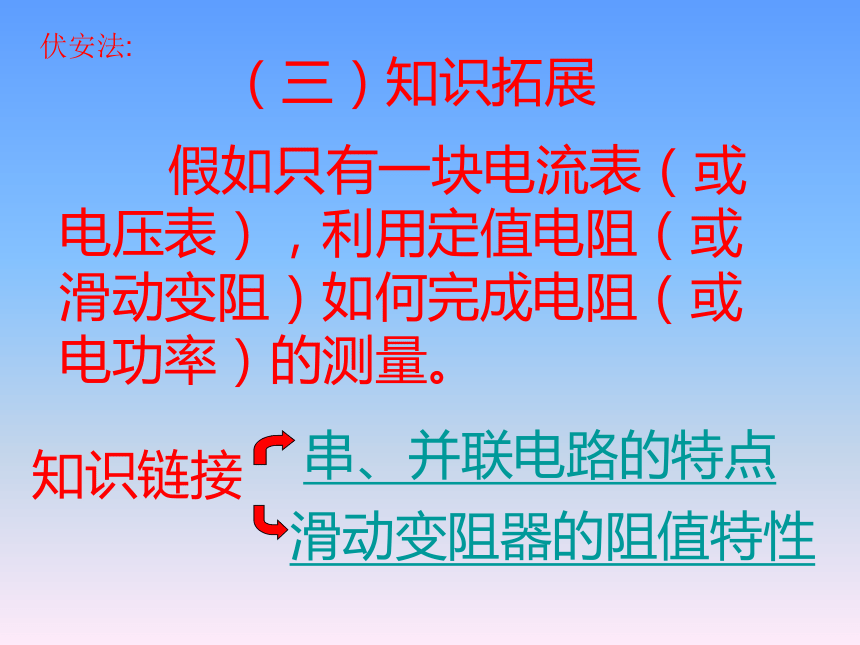

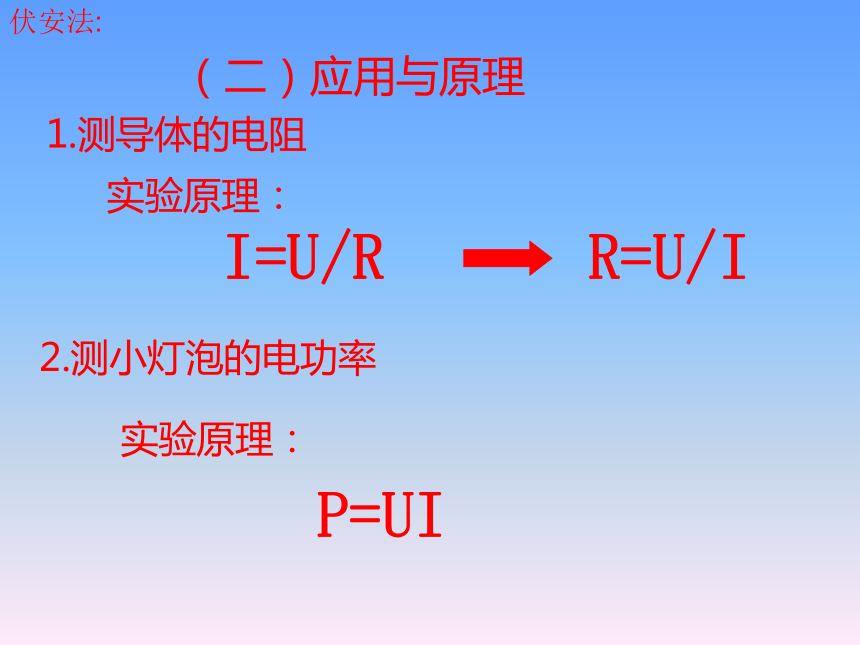

滑动变阻器（二）应用与原理1.测导体的电阻实验原理：2.测小灯泡的电功率实验原理：I=U/RP=UIR=U/I伏安法:伏安法:（三）知识拓展 假如只有一块电流表（或电压表），利用定值电阻（或滑动变阻）如何完成电阻（或电功率）的测量。知识链接串、并联电路的特点滑动变阻器的阻值特性（四）实验探究1。方法提示2。自主探究（1）探究利用手边的器材进行（2）交流、总结（3）小组评价串联电路的特点并联电路的特点电压电流电流电压I=I1=I2U=U1+U2U=U1=U2I=I1+I2滑动变阻器的电阻特性全部接入没有接入一半接入R=R0R=1/2R0R=0方法一:用电流表和已知阻值电阻测未知电阻1.实验原理:2.电路图:U1=U2U=IRI1R1=I2R2R1=I2R2/I1方法一:用电流表和已知阻值电阻测未知电阻RX=I0R0/IXR0=10ΩRX=0.4A×10Ω/0.24ARx=16.6Ω（四）我的设计（2）表达式（1）电路图（3）需要测量的 物理量（4）计算电阻值
