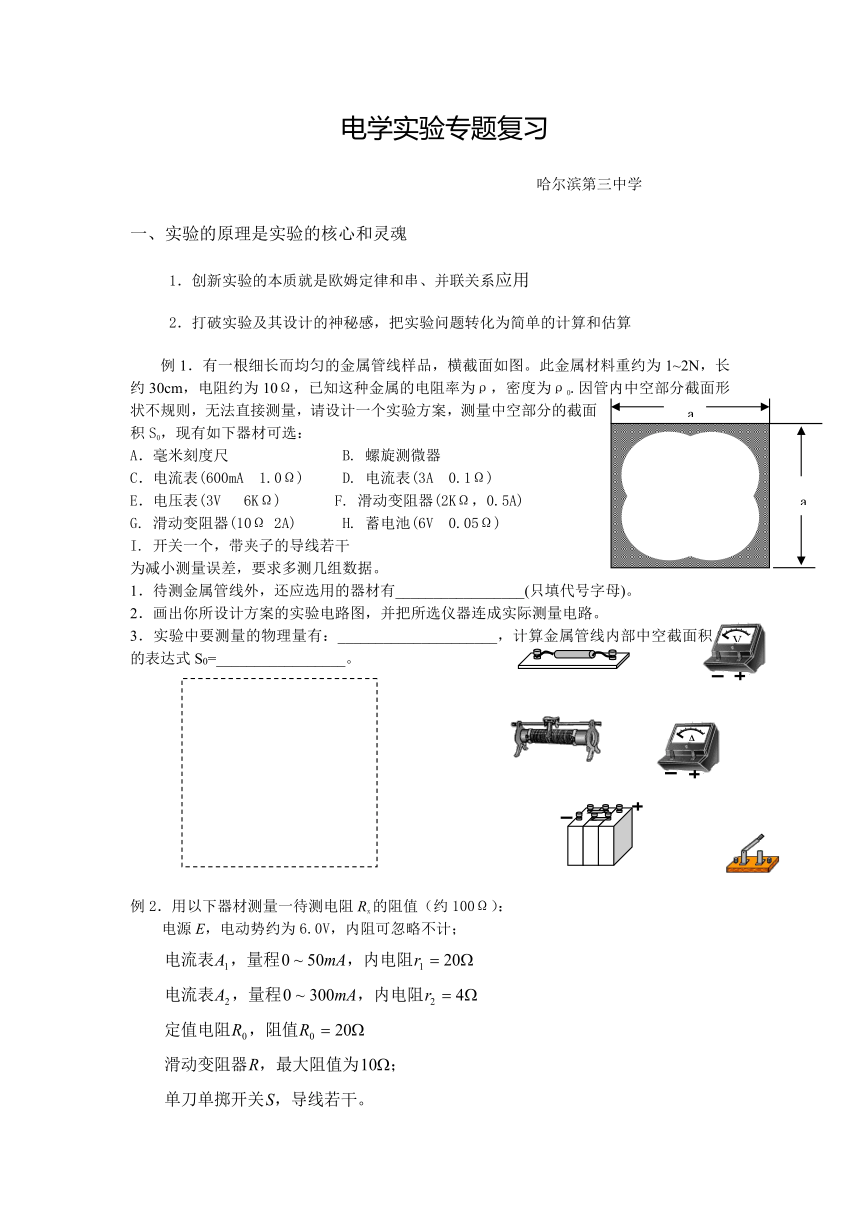

电学实验专题复习
哈尔滨第三中学
一、实验的原理是实验的核心和灵魂
1．创新实验的本质就是欧姆定律和串、并联关系应用
2．打破实验及其设计的神秘感，把实验问题转化为简单的计算和估算
例1．有一根细长而均匀的金属管线样品，横截面如图。此金属材料重约为1~2N，长约30cm，电阻约为10Ω，已知这种金属的电阻率为ρ，密度为ρ0.因管内中空部分截面形状不规则，无法直接测量，请设计一个实验方案，测量中空部分的截面积S0，现有如下器材可选：
A．毫米刻度尺 B. 螺旋测微器
C．电流表(600mA 1.0Ω) D. 电流表(3A 0.1Ω)
E．电压表(3V 6KΩ) F. 滑动变阻器(2KΩ，0.5A)
G. 滑动变阻器(10Ω 2A) H. 蓄电池(6V 0.05Ω)
I. 开关一个，带夹子的导线若干
为减小测量误差，要求多测几组数据。
1．待测金属管线外，还应选用的器材有_________________(只填代号字母)。
2．画出你所设计方案的实验电路图，并把所选仪器连成实际测量电路。
3．实验中要测量的物理量有：_____________________，计算金属管线内部中空截面积S0的表达式S0=_________________。
例2．用以下器材测量一待测电阻Rx的阻值（约100Ω）：
电源E，电动势约为6.0V，内阻可忽略不计；

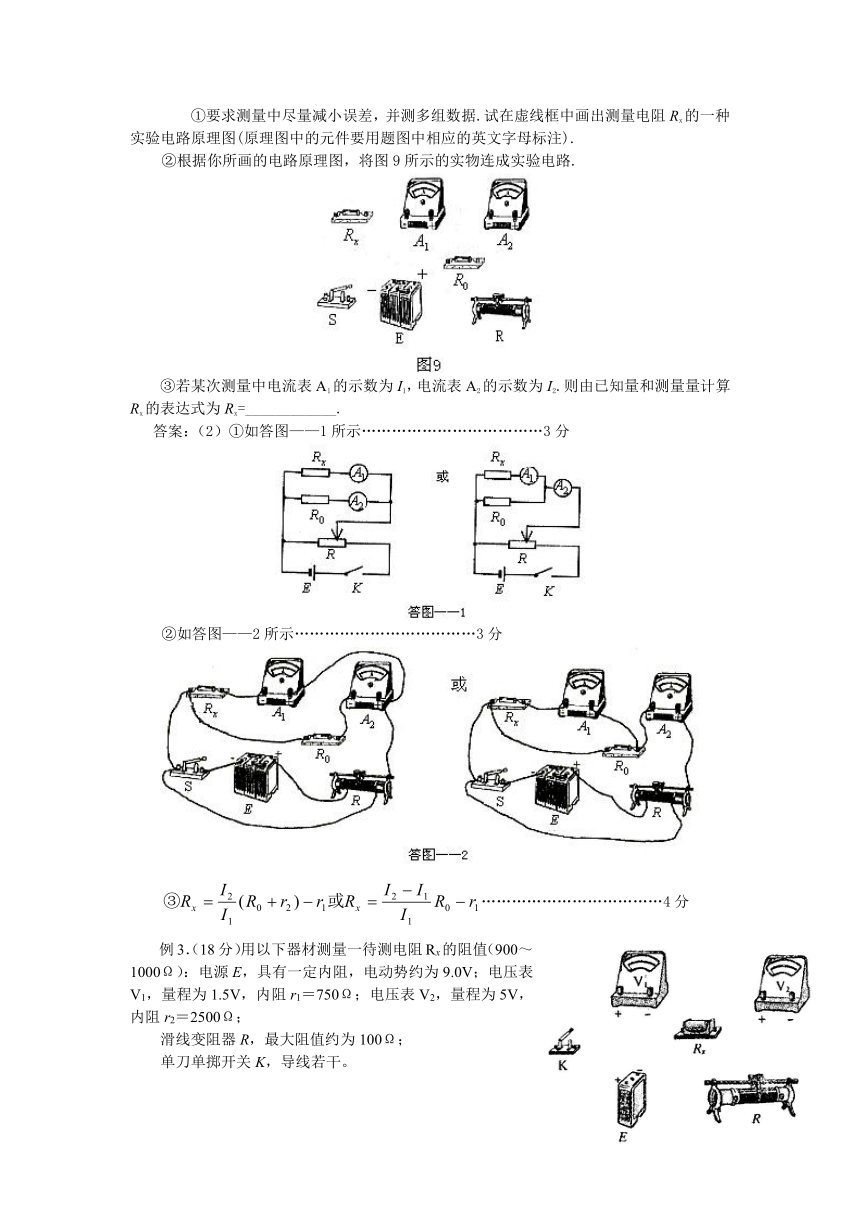

①要求测量中尽量减小误差，并测多组数据.试在虚线框中画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中相应的英文字母标注).
②根据你所画的电路原理图，将图9所示的实物连成实验电路.
③若某次测量中电流表A1的示数为I1，电流表A2的示数为I2.则由已知量和测量量计算Rx的表达式为Rx=____________.
答案：（2）①如答图——1所示………………………………3分
②如答图——2所示………………………………3分
………………………………4分
例3．（18分）用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；电压表V1，量程为1.5V，内阻r1＝750Ω；电压表V2，量程为5V，内阻r2＝2500Ω；
滑线变阻器R，最大阻值约为100Ω；
单刀单掷开关K，导线若干。

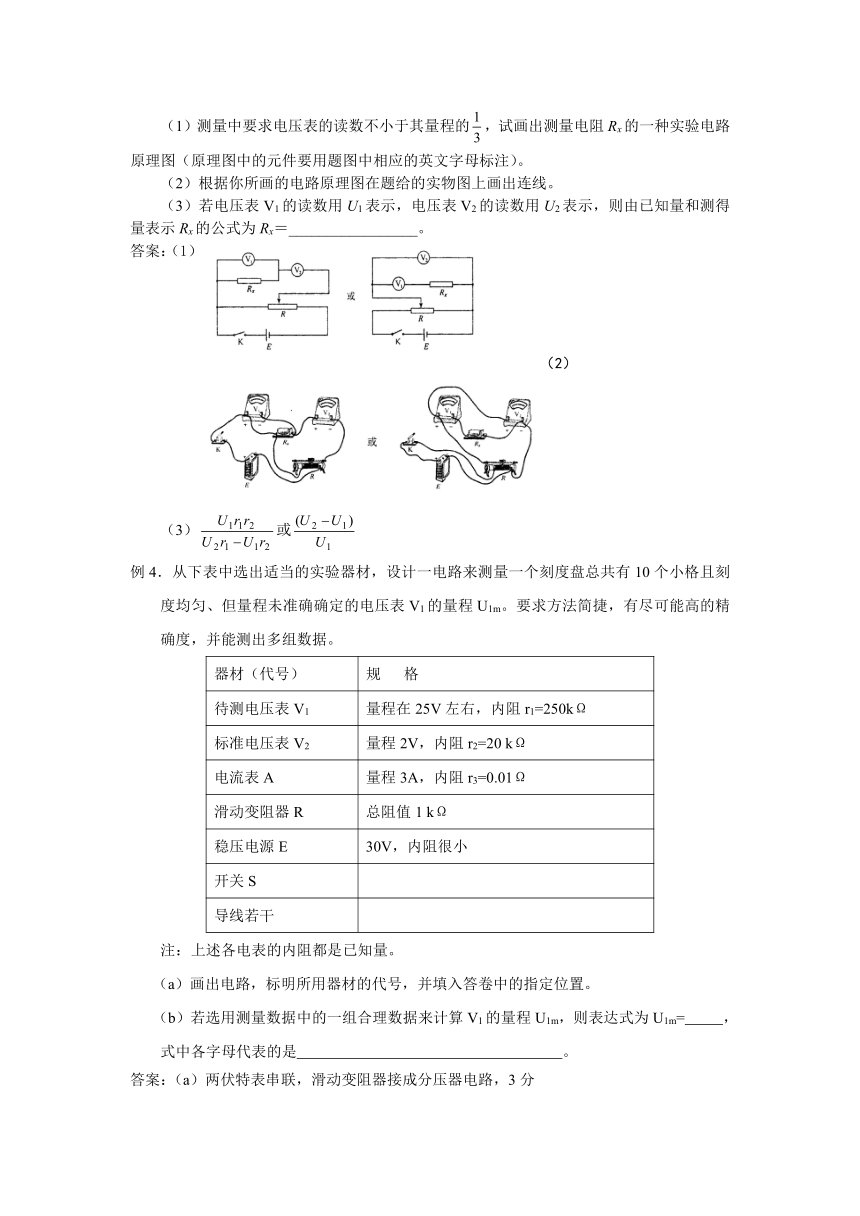

（1）测量中要求电压表的读数不小于其量程的，试画出测量电阻Rx的一种实验电路原理图（原理图中的元件要用题图中相应的英文字母标注）。
（2）根据你所画的电路原理图在题给的实物图上画出连线。
（3）若电压表V1的读数用U1表示，电压表V2的读数用U2表示，则由已知量和测得量表示Rx的公式为Rx＝_________________。
答案：（1）
（2）
（3）或
例4．从下表中选出适当的实验器材，设计一电路来测量一个刻度盘总共有10个小格且刻度均匀、但量程未准确确定的电压表V1的量程U1m。要求方法简捷，有尽可能高的精确度，并能测出多组数据。
器材（代号） 规 格
待测电压表V1 量程在25V左右，内阻r1=250kΩ
标准电压表V2 量程2V，内阻r2=20 kΩ
电流表A 量程3A，内阻r3=0.01Ω
滑动变阻器R 总阻值1 kΩ
稳压电源E 30V，内阻很小
开关S
导线若干
注：上述各电表的内阻都是已知量。
（a）画出电路，标明所用器材的代号，并填入答卷中的指定位置。

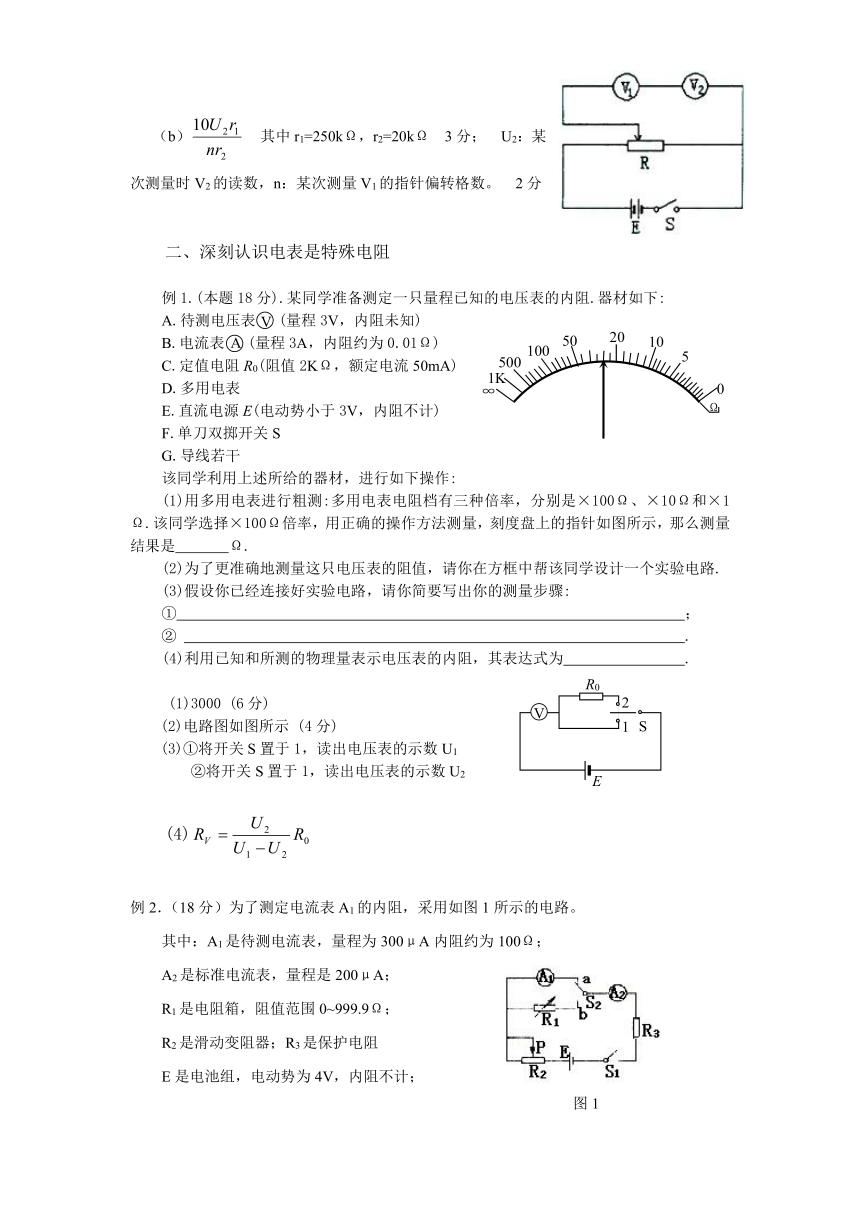

（b）若选用测量数据中的一组合理数据来计算V1的量程U1m，则表达式为U1m= ，式中各字母代表的是 。
答案：（a）两伏特表串联，滑动变阻器接成分压器电路，3分
（b） 其中r1=250kΩ，r2=20kΩ 3分； U2：某次测量时V2的读数，n：某次测量V1的指针偏转格数。 2分
二、深刻认识电表是特殊电阻
例1.(本题18分).某同学准备测定一只量程已知的电压表的内阻.器材如下:
A.待测电压表 (量程3V，内阻未知)
B.电流表 (量程3A，内阻约为0.01Ω)
C.定值电阻R0(阻值2KΩ，额定电流50mA)
D.多用电表
E.直流电源E(电动势小于3V，内阻不计)
F.单刀双掷开关S
G.导线若干
该同学利用上述所给的器材，进行如下操作:
(1)用多用电表进行粗测:多用电表电阻档有三种倍率，分别是×100Ω、×10Ω和×1Ω.该同学选择×100Ω倍率，用正确的操作方法测量，刻度盘上的指针如图所示，那么测量结果是 Ω.
(2)为了更准确地测量这只电压表的阻值，请你在方框中帮该同学设计一个实验电路.
(3)假设你已经连接好实验电路，请你简要写出你的测量步骤:
① ；
② .
(4)利用已知和所测的物理量表示电压表的内阻，其表达式为 .
(1)3000 (6分)
(2)电路图如图所示 (4分)
(3)①将开关S置于1，读出电压表的示数U1
②将开关S置于1，读出电压表的示数U2
(4)
例2．（18分）为了测定电流表A1的内阻，采用如图1所示的电路。
其中：A1是待测电流表，量程为300μA内阻约为100Ω；
A2是标准电流表，量程是200μA；
R1是电阻箱，阻值范围0~999.9Ω；
R2是滑动变阻器；R3是保护电阻
E是电池组，电动势为4V，内阻不计；
S1是单刀单掷开关，S2是单刀双掷开关。
（1）根据电路图1，请在图2中画出连线，将器材连接成实验电路.
（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA。若此时电阻箱各旋钮的位置哪图3所示，电阻箱R1的阻值是 Ω，则待测电流表A1的内阻R3= Ω。
（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全。在下面提供的四个电阻中，保护电阻R3应选用： （填写阻值相应的字母）。
A．200KΩ B．20KΩ C．15KΩ D．20Ω
（4）下面提供最大阻值不同的四个滑动变阻器供选用。即要满足上述实验要求，又要调整方便，滑动变阻器 （填写阻值相应的字母）。
A．1kΩ B．5kΩ C．10kΩ D．25kΩ
（1）如下图
（2）86.3 86.3 （3）B （4）C
例3．.某电压表的内阻在20千欧～50千欧之间,现要测量其内阻,实验室提供下列可选用的器材:
待测电压表V(量程3V) 电流表A1(量程200μA )
电流表A2(量程5mA) 电流表A3(量程0.6A)
滑动变阻器R(最大阻值1KΩ) 电源ε(电动势4V) 电键K.
(1) 所提供的电流表中,应选用_______________________(填写字母代号).
(2) 为了尽量减小误差,要求测多组数据.试在方框中画出符合要求的实验电路图(其中电源和电键及其连线已画出).
三、关于器材选择和电路设计
例1．某同学用伏安法测电阻．两测量电路图电流表分别为内接和外接，其他条件都相同．若用甲图电路，两表读数分别为2.00 V和0.30 A；若用乙图电路，两表读数为1.51 V和0.31 A．为了使测出的电阻值误差较小，实验应选用图________所示电路．选用此电路的测量值比真实值________（偏大或偏小）．
乙，偏小．
例2． (10分)设计电学实验方案和选择电学元件一般要遵从以下几个基本原则：（a）能达到实验目的（b）实验误差比较小（c）适用、简便和安全（d）所需器材较少.
某同学要用伏安法测量一根电阻丝的电阻，他连接如图10的实物图 (电池每节电动势为1.5V；滑动变阻器最大阻值为20Ω；被测电阻丝阻值约为3kΩ；电压表15V量程时内阻约7kΩ，3V量程时内阻约1.5kΩ；毫安表3mA量程时内阻约10Ω左右，15mA量程时内阻约2Ω左右) ，并准备测量多组数据后将各组数据描在U-I坐标图上，绘成U-I图线，然后根据图线求出电阻丝的电阻.
（1）请你按上述原则检查该实物图在仪器、量程选择、电路设计等方面是否有错（简要说明理由）.
（2）在答卷的虚方框图内画出正确的电路图.若认为实物图没错则在方框中画出其对应的电路图.
（1）①由于滑动变阻器阻值远小于被测电阻的阻值，若做限流用，则电压的调节范围很小，所以应接成分压式.
②被测电阻阻值与电压表内阻差不多，应用内接电路，不应用外接电路.
③被测电阻流过的最大电流大约1mA，电流表应换用3毫安的量程.
④电压表的量程应选3V档.
(2)电路如图所示 (电流表用表示同样给分) .
本题10分,指出每一错处得2分，电路图2分
例3．（12分）在把电流表改装成电压表的实验中，测定电流表的内阻时，备有如下器材：
①电流表（量程2mA，内阻约几十欧）
②滑动变阻器（阻值范围0~50Ω，额定电流1.5A）
③电阻箱（阻值范围0~999Ω）
④电阻箱（阻值范围0~9999Ω）
⑤电源（电动势2伏，有内阻）
⑥电源（电动势6势，有内阻）
另外有开关和导线若干.
（1）如果采用右上图所示的电路测电流表的内阻，并且要得到较高的精确定，那么从以上备用器材上，R1应选用 ，R2应选用 ，电源应选用 （用所给器材的代号填写）.
（2）实验时要进行的步骤有：
A．合上S1
B．合上S2
C．将R1的阻值调至最大
D．调节R1的阻值，使电流表指针偏转到满刻度
E．调节R2的阻值，使电流表指针偏转到满刻度的一半
F．记下R2的阻值
G．按右上图所示的电路连接好电路
以上步骤的合理顺序是 .
（3）若步骤F中记录的R2阻值为100Ω，则被测电流表的内阻rg的测量值为 Ω.
（4）电流表内阻的测量值与其真实值的大小关系是：R测 R真（填“>”、“<”或“=”）
答案：（1）④；③；⑥ （每空1分，共3分） （2）G、C、A、D、B、E、F （3分）
（3）100 （3分） （4）< （3分）
四、关于数据处理
例1．（15分）用伏安法测量电阻阻值R，并求出电阻率ρ。
给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑线变阻器、电源、电键、待测电阻（约为250Ω）及导线若干。
（1）画出测量R的电路图。
（2）图1中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R值的步骤： 求出的电阻值R＝ 。（保留3位有效数字）
（3）待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图2、图3所示。由图可知其长度为 ，直径为 。
（4）由以上数据可求出ρ＝ 。（保留3位有效数字）
答案：．（15分）（1）如图
（2）①作U—I直线，舍去左起第2点，其余5个点尽量靠近直线且均匀分布在直线两侧。
②求该直线的斜K，则R=K。
R=均为正确）。
（3）由图可知其长度为0.800cm,直径为0.194cm.
（4）由以上数据可求出均为正确）
例2. 下面是测量一节干电池的电动势E和内电阻r的实验。
1． 用一个多用表先粗测该电池的电动势，选择开关和表针指示如图1，则该电池电动势的值为＿＿＿＿＿＿＿。
2． 再提供电流表A、电压表V，滑动变阻器R，开关S及导线若干。某同学正确选择器材和电路。用伏安法按正确的操作步骤测得6组电流I、电压U的值，如图2中6个点所示。写出根据该图求E、r的步骤：
_____________________________________________________________________________。 从图中求得电动势E＝__________，内电阻r＝___________。（答案保留3位有效数字）
答案： (1)1.50V (2)E=1.48V r=0.833Ω
步骤:1.做U—I直线，去掉右起第二个点,其它点尽量靠近直线并均分在直线两侧。.
2. 求纵轴截距为电源电动势E 3. 求斜率绝对值为电源内阻
例3．额定电压为220V的白炽灯L1、L2其灯丝的电阻会随温度的升高而变大。如图13所示为灯L1的U—I特性曲线。某同学为研究灯泡L2的伏安特性，用实验得到如下数据（I和U分别表示灯泡上的电流和电压）：
I (A) 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45
U (V) 10 25 40 50 70 90 110 140 210
①在图13中画出灯泡L2的U—I特性曲线。
②若现将两灯串连接在220V的电源上，此时灯泡L2的
实际功率为__________W。(17.5)
5000
100
0
5
50
R0
S
A
V
∞
1K
Ω
20
10
a
a
V
A
E
V
2
1
图1
V
mA
图1
I/A
U/A
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
1.00
1.10
1.20
1.30
1.40
1.50
1.60
图2
