4.3 探究凸透镜成像的规律
图片预览
文档简介
课件31张PPT。探究凸透镜
成像的规律照相机 成倒立缩小的实像（物远像近，物像异侧）投影仪 成倒立放大的实像幻灯机 （物近像远，物像异侧）放大镜 成正立放大的虚像（物体离凸透镜很近，物像同侧）提出问题：
凸透镜成像的大小、正倒和虚实跟物体的位置有什么关系呢？

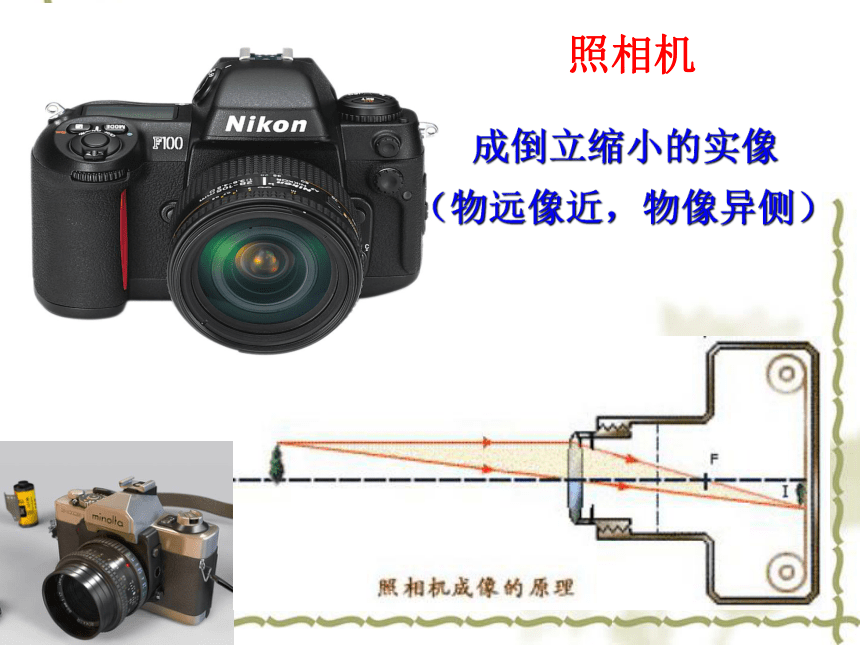

照相机
成倒立缩小的实像

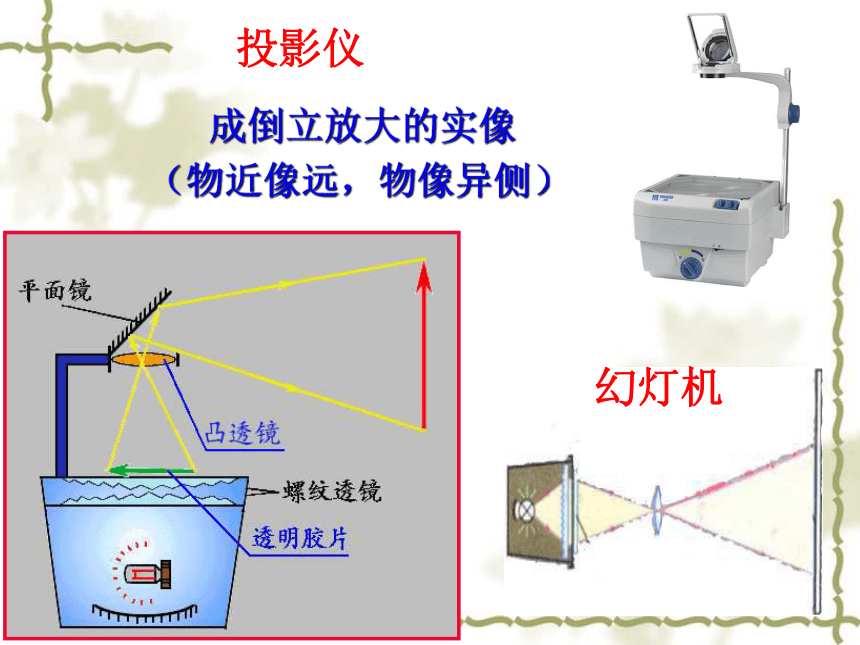

（物远像近，物像异侧）投影仪
成倒立放大的实像
（物近像远，物像异侧）

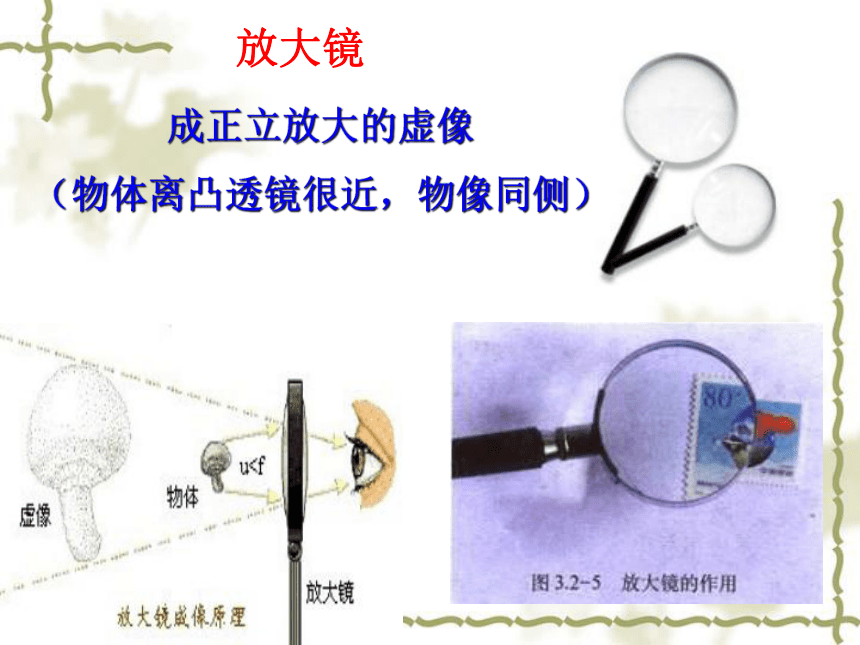

放大镜
成正立放大的虚像

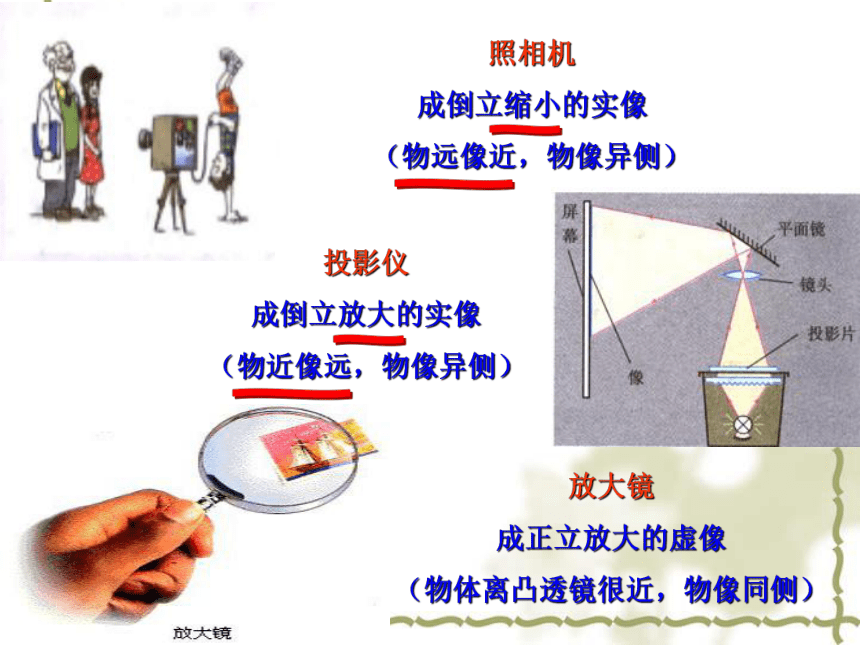

（物体离凸透镜很近，物像同侧）照相机
成倒立缩小的实像
（物远像近，物像异侧）投影仪
成倒立放大的实像
（物近像远，物像异侧）
放大镜
成正立放大的虚像
（物体离凸透镜很近，物像同侧）猜想：A、与物体到凸透镜的距离有关
B、与像到凸透镜的距离有关

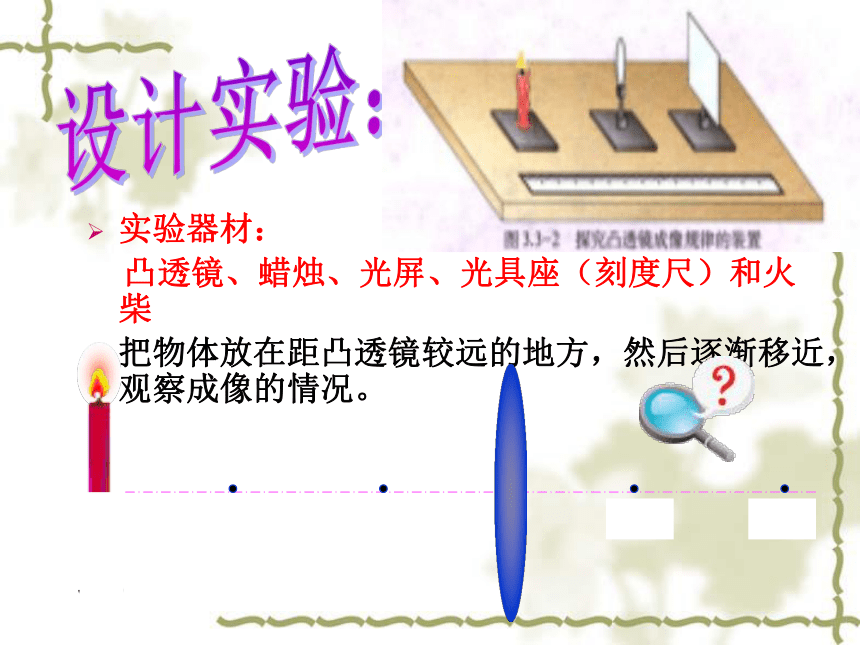

C、像的正倒可能与物体是否在凸透镜同侧有关物距（u）像距（v）设计实验：实验器材：
凸透镜、蜡烛、光屏、光具座（刻度尺）和火柴
把物体放在距凸透镜较远的地方，然后逐渐移近，观察成像的情况。

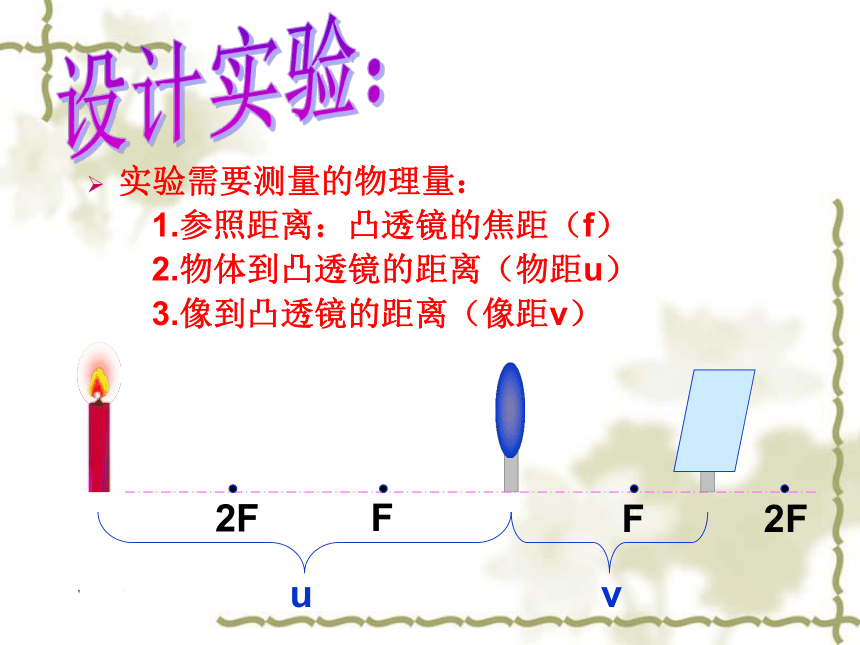

设计实验：实验需要测量的物理量：
1.参照距离：凸透镜的焦距（f）
2.物体到凸透镜的距离（物距u）
3.像到凸透镜的距离（像距v）

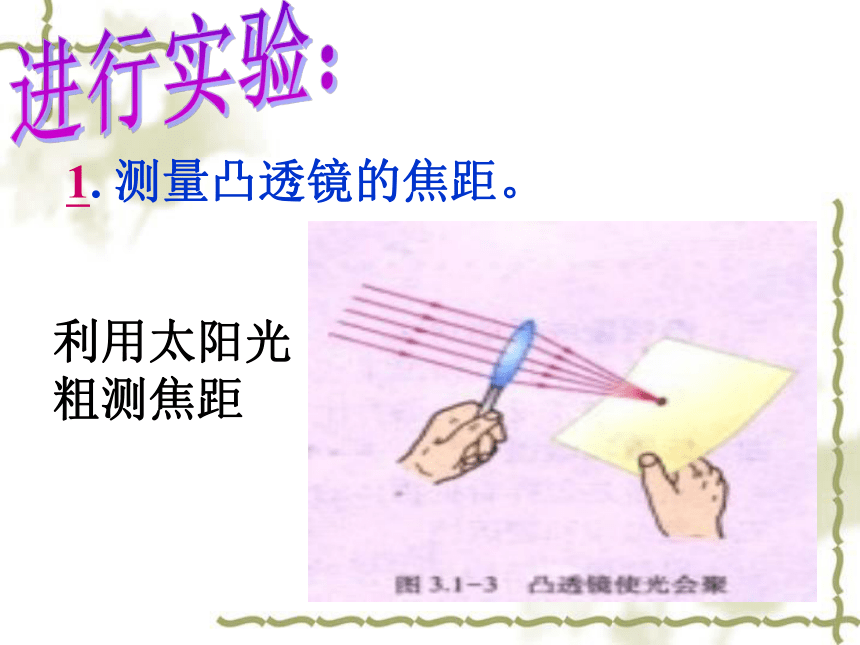

FFFF2F2Fuv1. 测量凸透镜的焦距。进行实验：利用太阳光

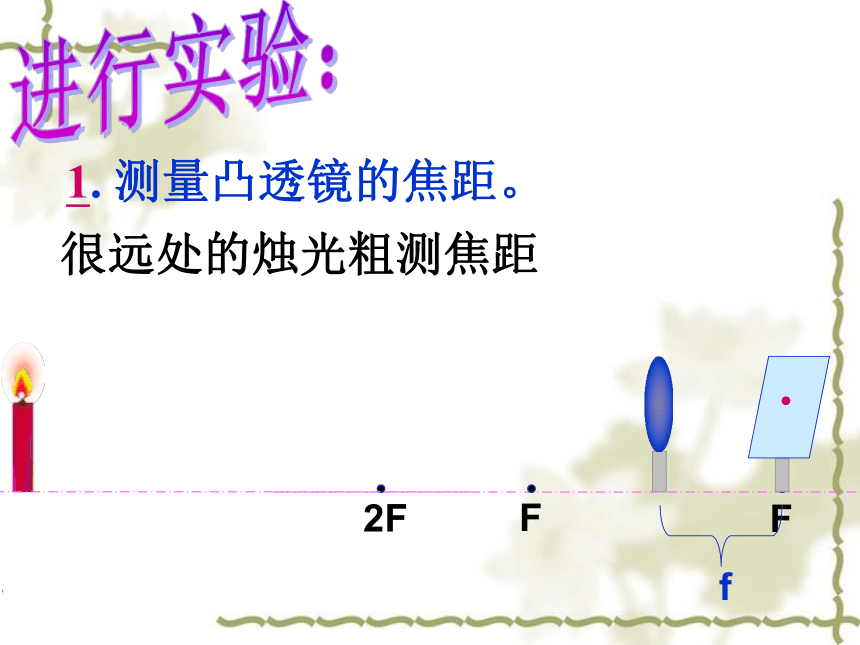

粗测焦距1. 测量凸透镜的焦距。进行实验：很远处的烛光粗测焦距3.点燃蜡烛，调整蜡烛、凸透镜、光屏的高度，让烛焰、凸透镜、光屏的中心大致在同一高度。 2.将蜡烛、凸透镜、光屏依次固定在光具座上，使三者在同一直线上。
4.把蜡烛放在离凸透镜（固定放在40cm处）远大于2倍焦距的地方，沿着直线移动光屏，直到光屏上出现明亮、清晰的像。 观察：像的特征（大小和正倒）； 记录：物和像到凸透镜的距离。（填入数据记录表格中)5.把蜡烛向凸透镜靠近让蜡烛到凸透镜的距离依次为2.5 f, 2f， 1.6f， 1.2f， f ， 0.6f， 0.3f，重复步骤4。 注意观察和比较：像随物距变化的特征。（随着物距的减小，像的大小、正倒及像距是如何变化的？） 实验数据记录表格实验数据记录表格2f>v>f v=2fv>2f倒立倒立倒立正立缩小实像异侧等大实像异侧放大实像异侧不能成像放大虚像同侧照相机投影仪放大镜测焦距分析归纳，找出规律： 讨论交流1.像的虚实：凸透镜在什么条件下成实像?在什么条件下成虚像?
2.像的大小：凸透镜在什么条件下成缩小的实像?在什么条件下成放大的实像?
3.像的正倒：凸透镜所成的像有没有正立的实像？有没有倒立的虚像？ 讨论交流4. 凸透镜成放大的像时，物距跟像距相比，哪个比较大? 成缩小的像时，物距跟像距相比，哪个比较大?
5. 成实像时，当物体从较远处向透镜靠近时（物距变小），像距如何变化？像的大小如何变化？简记口决：实像倒，虚像立
焦点内外分虚实
2倍焦距分大小
（实像）物近像远像变大1.在探究凸透镜成像的规律的实验中，应调整蜡烛、凸透镜、光屏的高度，使蜡烛、凸透镜、光屏的中心 。大致在同一高度练习巩固：2.照相机的 相当于凸透镜， 相当于光屏,被拍照的物体到镜头的距离要 焦距才能在胶卷上得到倒立、缩小的实像。镜头胶片大于二倍3.为了使照片上的人像大一些，照相时应该 （填“靠近”或“远离”）照相机一些。靠近4.下列光学仪器中,可以得到放大的实像的是( )
A.放大镜 B.潜望镜
C.投影仪 D.照相机C5.用投影仪投影胶片时,要使屏幕上的字大些,可采用的方法是( )
A.使投影仪远离屏幕些,同时将镜头移近胶片一些。
B.使投影仪靠近屏幕些,同时将镜头远离胶片一些。
C.只需将投影仪远离屏幕。
D.只需将投影仪移近屏幕。A6.如图,凸透镜到物体的距离为8cm ,则该透镜的焦距可能是( )
A.10cm B.8cm
C.5cm D.3cm
A7.当物体与凸透镜的距离大于焦距时,物体成倒立的像,这个像是实际光线的会聚点,能用光屏承接,是 (填“实”或“虚”)像;当物体与凸透镜的距离小于焦距时,物体成的像不能用光屏承接,是 (填“实”或“虚”)像。实虚8.清晨,草地或树木上的露珠下面的叶脉看起来比较大,这是露珠产生 镜的功能的结果,形成了 像。放大放大的虚1.已知凸透镜的焦距为15cm，
（1）点燃的蜡烛放在距凸透镜40cm处，则烛焰在光屏上成的是_______________像；_______就是这种成像特点的应用
（2）当蜡烛距凸透镜为20cm时，烛焰在光屏上成的是_________________像，像距为_________cm
___________就是这种成像特点的应用
（3）当蜡烛距凸透镜为10cm时，烛焰通过凸透镜成的是____________________像。这种成像特点的应用是_________。倒立、缩小的实照相机倒立、放大的实大于30投影仪正立、放大、虚放大镜练习巩固2：2.一物体通过凸透镜成一倒立等大的实像，物和像
相距48cm，则该凸透镜的焦距（ ）
A.小于12cm B.等于12cm
C.大于12cm D.等于24cm3.如图所示，将物体放在凸透镜的左侧，离透镜距离为30cm时，在透镜右侧恰好能得到一个等大倒立的实像．如果将物体再向左移动10cm，则可以得到一个（ ）
A.放大的实像
B.放大的虚像
C.缩小的实像
D.缩小的虚像BC 5.物体经凸透镜所成的像，无法显示在光屏上的是-------( )
A 倒立的像 B 放大的像
C 缩小的像 D.正立的像4.用凸透镜成像时，下列说法正确（ ）
A.成实像时，物体离凸透镜越远，像越大
B.成虚像时，物体离凸透镜越近，像越大
C.实像总是倒立的，虚像总是正立的
D.实像和虚像都可能是放大或缩小的CD
成像的规律照相机 成倒立缩小的实像（物远像近，物像异侧）投影仪 成倒立放大的实像幻灯机 （物近像远，物像异侧）放大镜 成正立放大的虚像（物体离凸透镜很近，物像同侧）提出问题：
凸透镜成像的大小、正倒和虚实跟物体的位置有什么关系呢？
照相机
成倒立缩小的实像
（物远像近，物像异侧）投影仪
成倒立放大的实像
（物近像远，物像异侧）
放大镜
成正立放大的虚像
（物体离凸透镜很近，物像同侧）照相机
成倒立缩小的实像
（物远像近，物像异侧）投影仪
成倒立放大的实像
（物近像远，物像异侧）
放大镜
成正立放大的虚像
（物体离凸透镜很近，物像同侧）猜想：A、与物体到凸透镜的距离有关
B、与像到凸透镜的距离有关
C、像的正倒可能与物体是否在凸透镜同侧有关物距（u）像距（v）设计实验：实验器材：
凸透镜、蜡烛、光屏、光具座（刻度尺）和火柴
把物体放在距凸透镜较远的地方，然后逐渐移近，观察成像的情况。
设计实验：实验需要测量的物理量：
1.参照距离：凸透镜的焦距（f）
2.物体到凸透镜的距离（物距u）
3.像到凸透镜的距离（像距v）
FFFF2F2Fuv1. 测量凸透镜的焦距。进行实验：利用太阳光
粗测焦距1. 测量凸透镜的焦距。进行实验：很远处的烛光粗测焦距3.点燃蜡烛，调整蜡烛、凸透镜、光屏的高度，让烛焰、凸透镜、光屏的中心大致在同一高度。 2.将蜡烛、凸透镜、光屏依次固定在光具座上，使三者在同一直线上。
4.把蜡烛放在离凸透镜（固定放在40cm处）远大于2倍焦距的地方，沿着直线移动光屏，直到光屏上出现明亮、清晰的像。 观察：像的特征（大小和正倒）； 记录：物和像到凸透镜的距离。（填入数据记录表格中)5.把蜡烛向凸透镜靠近让蜡烛到凸透镜的距离依次为2.5 f, 2f， 1.6f， 1.2f， f ， 0.6f， 0.3f，重复步骤4。 注意观察和比较：像随物距变化的特征。（随着物距的减小，像的大小、正倒及像距是如何变化的？） 实验数据记录表格实验数据记录表格2f>v>f v=2fv>2f倒立倒立倒立正立缩小实像异侧等大实像异侧放大实像异侧不能成像放大虚像同侧照相机投影仪放大镜测焦距分析归纳，找出规律： 讨论交流1.像的虚实：凸透镜在什么条件下成实像?在什么条件下成虚像?
2.像的大小：凸透镜在什么条件下成缩小的实像?在什么条件下成放大的实像?
3.像的正倒：凸透镜所成的像有没有正立的实像？有没有倒立的虚像？ 讨论交流4. 凸透镜成放大的像时，物距跟像距相比，哪个比较大? 成缩小的像时，物距跟像距相比，哪个比较大?
5. 成实像时，当物体从较远处向透镜靠近时（物距变小），像距如何变化？像的大小如何变化？简记口决：实像倒，虚像立
焦点内外分虚实
2倍焦距分大小
（实像）物近像远像变大1.在探究凸透镜成像的规律的实验中，应调整蜡烛、凸透镜、光屏的高度，使蜡烛、凸透镜、光屏的中心 。大致在同一高度练习巩固：2.照相机的 相当于凸透镜， 相当于光屏,被拍照的物体到镜头的距离要 焦距才能在胶卷上得到倒立、缩小的实像。镜头胶片大于二倍3.为了使照片上的人像大一些，照相时应该 （填“靠近”或“远离”）照相机一些。靠近4.下列光学仪器中,可以得到放大的实像的是( )
A.放大镜 B.潜望镜
C.投影仪 D.照相机C5.用投影仪投影胶片时,要使屏幕上的字大些,可采用的方法是( )
A.使投影仪远离屏幕些,同时将镜头移近胶片一些。
B.使投影仪靠近屏幕些,同时将镜头远离胶片一些。
C.只需将投影仪远离屏幕。
D.只需将投影仪移近屏幕。A6.如图,凸透镜到物体的距离为8cm ,则该透镜的焦距可能是( )
A.10cm B.8cm
C.5cm D.3cm
A7.当物体与凸透镜的距离大于焦距时,物体成倒立的像,这个像是实际光线的会聚点,能用光屏承接,是 (填“实”或“虚”)像;当物体与凸透镜的距离小于焦距时,物体成的像不能用光屏承接,是 (填“实”或“虚”)像。实虚8.清晨,草地或树木上的露珠下面的叶脉看起来比较大,这是露珠产生 镜的功能的结果,形成了 像。放大放大的虚1.已知凸透镜的焦距为15cm，
（1）点燃的蜡烛放在距凸透镜40cm处，则烛焰在光屏上成的是_______________像；_______就是这种成像特点的应用
（2）当蜡烛距凸透镜为20cm时，烛焰在光屏上成的是_________________像，像距为_________cm
___________就是这种成像特点的应用
（3）当蜡烛距凸透镜为10cm时，烛焰通过凸透镜成的是____________________像。这种成像特点的应用是_________。倒立、缩小的实照相机倒立、放大的实大于30投影仪正立、放大、虚放大镜练习巩固2：2.一物体通过凸透镜成一倒立等大的实像，物和像
相距48cm，则该凸透镜的焦距（ ）
A.小于12cm B.等于12cm
C.大于12cm D.等于24cm3.如图所示，将物体放在凸透镜的左侧，离透镜距离为30cm时，在透镜右侧恰好能得到一个等大倒立的实像．如果将物体再向左移动10cm，则可以得到一个（ ）
A.放大的实像
B.放大的虚像
C.缩小的实像
D.缩小的虚像BC 5.物体经凸透镜所成的像，无法显示在光屏上的是-------( )
A 倒立的像 B 放大的像
C 缩小的像 D.正立的像4.用凸透镜成像时，下列说法正确（ ）
A.成实像时，物体离凸透镜越远，像越大
B.成虚像时，物体离凸透镜越近，像越大
C.实像总是倒立的，虚像总是正立的
D.实像和虚像都可能是放大或缩小的CD
