课件13张PPT。第二节　　波的图象宜兴市铜峰中学
朱建荣

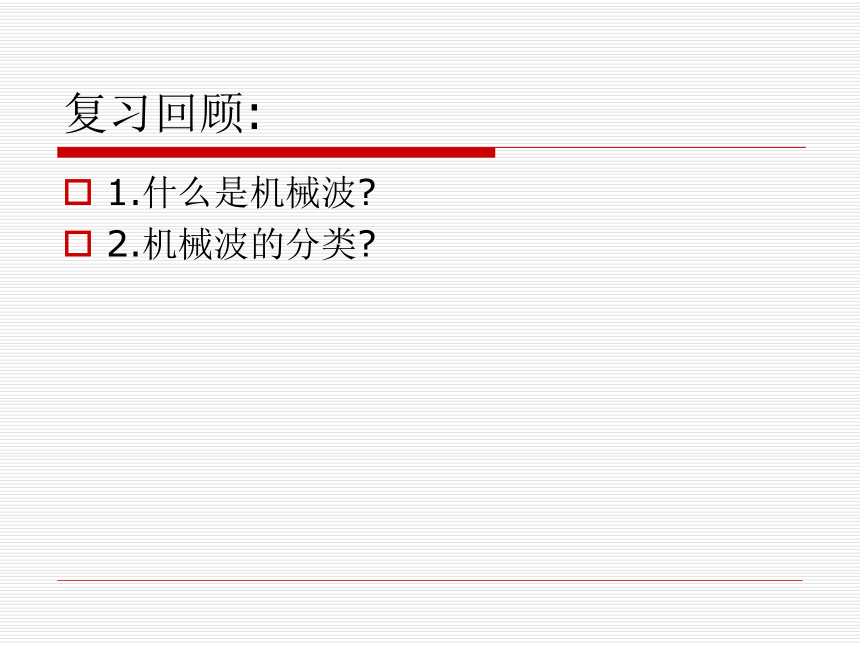

2008-3-5第十二章 机械波复习回顾:1.什么是机械波?

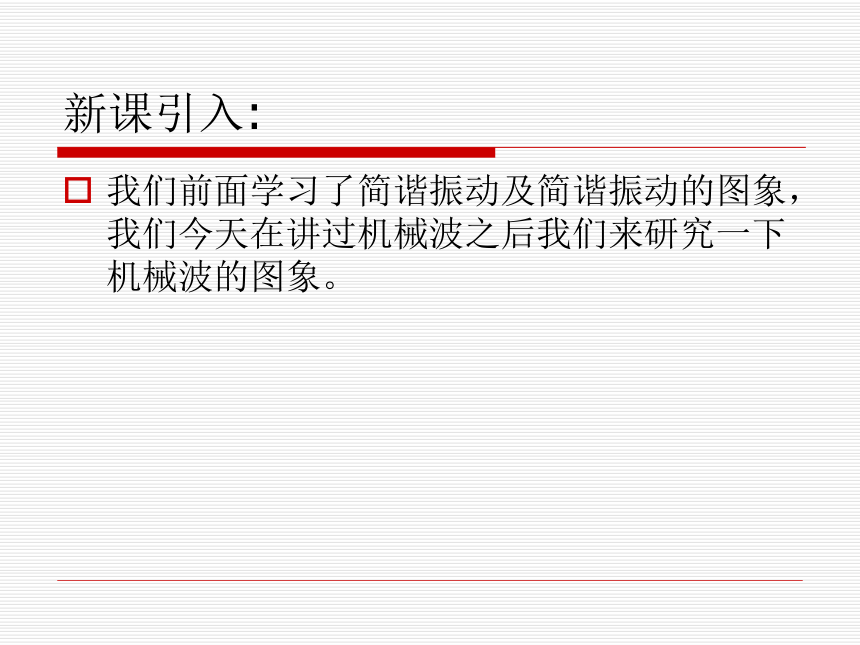

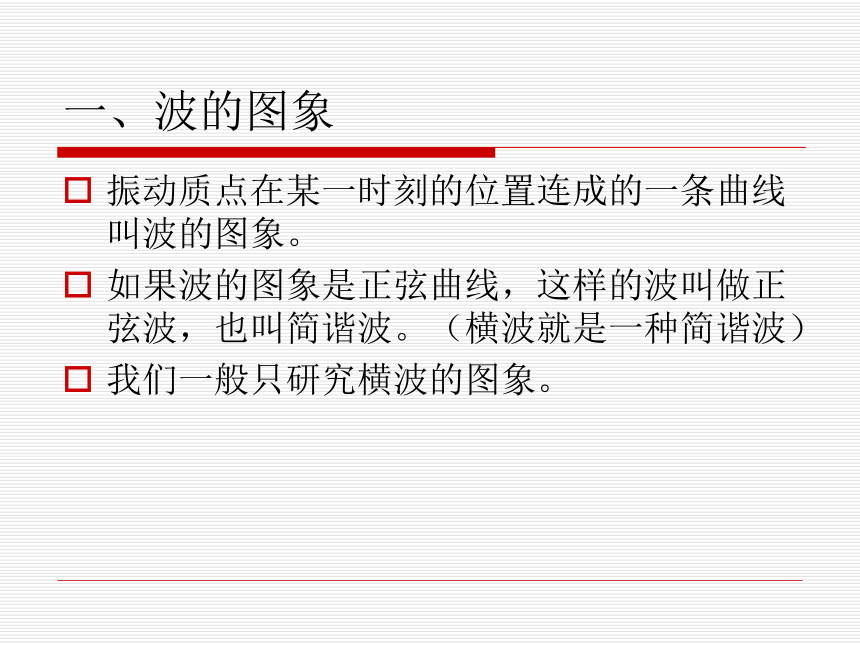

2.机械波的分类?新课引入:我们前面学习了简谐振动及简谐振动的图象，我们今天在讲过机械波之后我们来研究一下机械波的图象。一、波的图象振动质点在某一时刻的位置连成的一条曲线叫波的图象。
如果波的图象是正弦曲线，这样的波叫做正弦波，也叫简谐波。（横波就是一种简谐波）

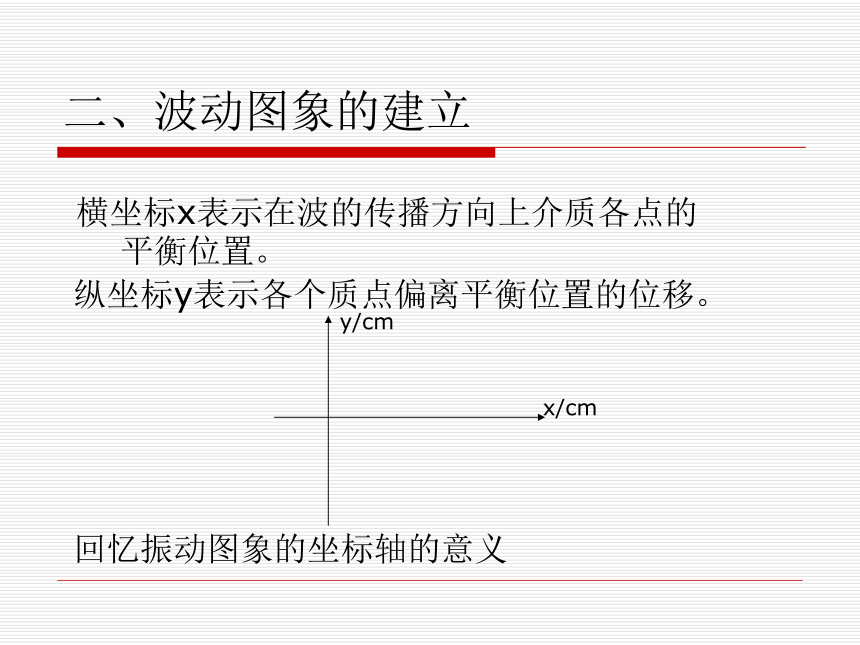

我们一般只研究横波的图象。二、波动图象的建立横坐标x表示在波的传播方向上介质各点的平衡位置。

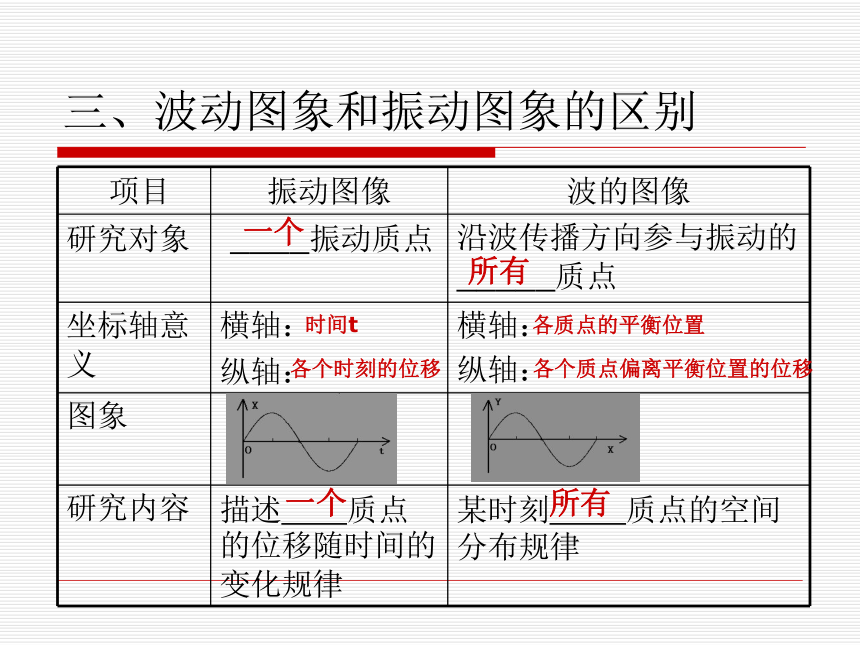

回忆振动图象的坐标轴的意义纵坐标y表示各个质点偏离平衡位置的位移。三、波动图象和振动图象的区别一个所有时间t各个时刻的位移各质点的平衡位置各个质点偏离平衡位置的位移一个所有单个所有某一时刻单人舞集体照周期波长延伸平移【典型例题1】如图所示，画出了一列向右传播的简谐横波在某时刻的波形，由图像可知（ ）
Ａ、质点b此时位移为零
Ｂ、质点b此时向－y方向运动
Ｃ、质点d的振幅是2cm
Ｄ、质点a再经过T/2通过的路程是4cm偏离平衡位置的位移是4cm【当堂训练】
在例题1中，若波向左传播，正确的说法是（ ）ＡＣＡＢＣ【典型例题2】一列简谐横波在t＝0时刻的波形如图甲所示，图乙表示该波传播的介质中某质点此后一段时间内的振动图像，则（ ）
若波沿x轴正方向传播，乙图应为a点的振动图像
若波沿x轴正方向传播，乙图应为b点的振动图像
若波沿x轴正方向传播，乙图应为c点的振动图像
Ｄ.若波沿x轴正方向传播，乙图应为d点的振动图像Ｂ【当堂训练】一列简谐横波沿x轴负方向传播，如图甲所示是t=1s时的波形图，图乙波中某振动质点位移随时间变化的振动图线（两图用同一时间起点）。则图乙可能是图甲中哪个质点的振动图线（ ）Ｄ【典型例题3】某一简谐波在t=0时刻的波形图如图10-2中的实线所示。若波向右传播，画出T/4后和T/4前两个时刻的波的图象。1、描点作图法例题3中域画出波向左传播，从t=0时刻开始的T/4后和T/4前两个时刻的波的图象。2、图象平移作图法（下一节课讲）课堂小结：
波的图象中坐标轴的物理意义
波的图象和振动图象的区别和联系
当堂训练
　完成学案后的联系
