电阻和变阻器(山东省东营市广饶县)

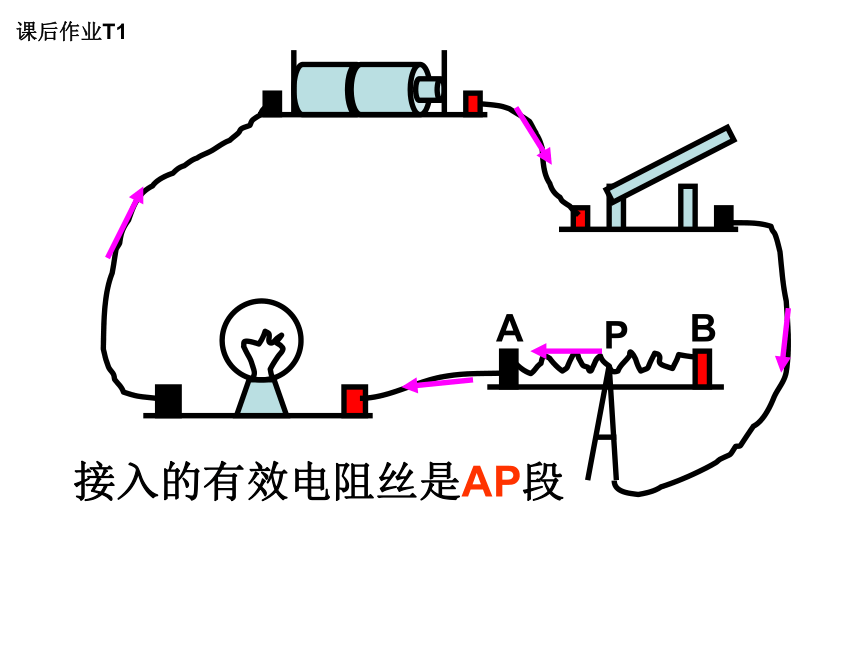

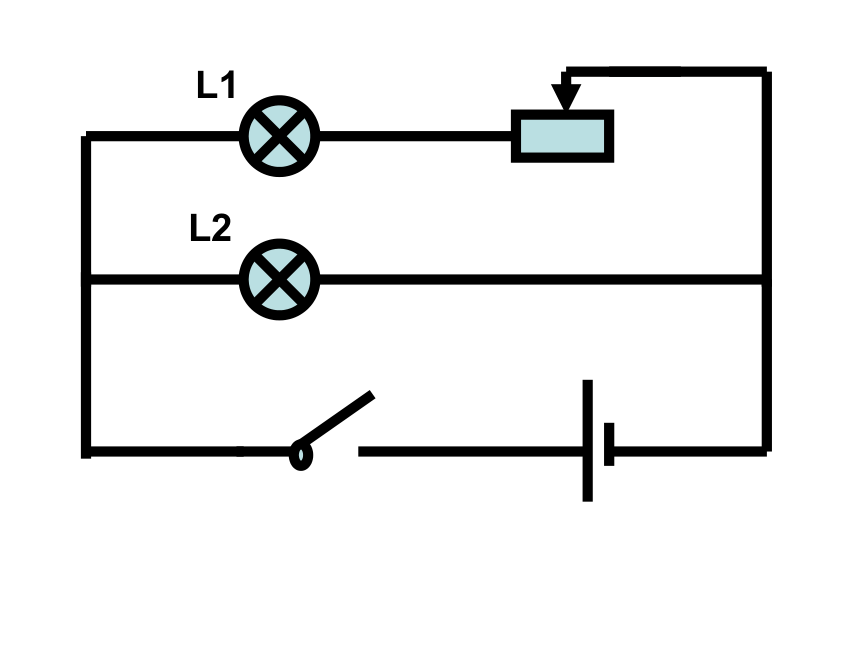

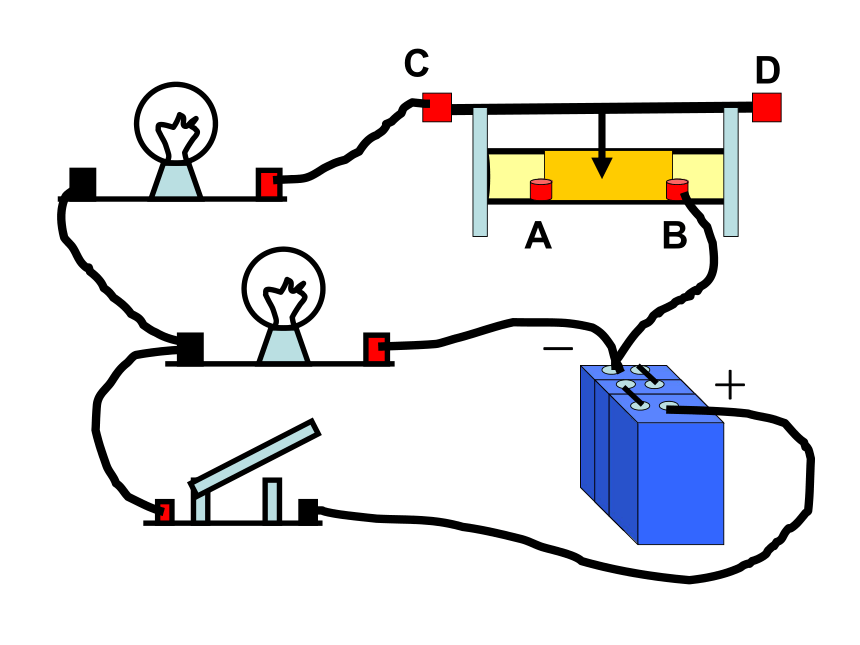

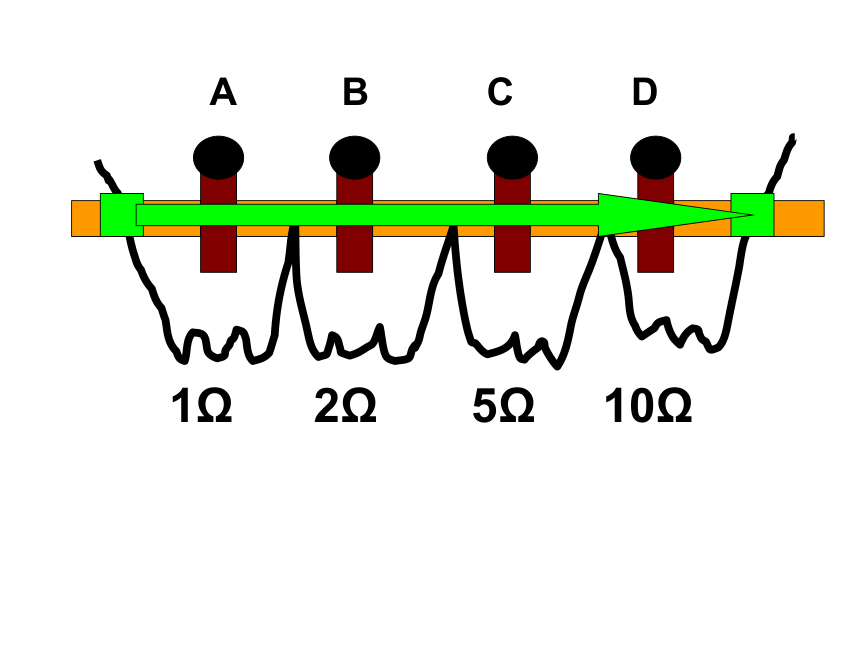

课件11张PPT。A B C D 1Ω 2Ω 5Ω 10ΩA B C D 1Ω 2Ω 5Ω 10ΩAB课后作业T1P接入的有效电阻丝是AP段L1L2ABCD＋－P1P2一、电流与哪些因素有关?电压是形成电流的原因升高电压,电流可能会跟着增大猜想1电阻对电流有阻碍作用猜想2增大导体电阻,通过导体的电流会减小研究方法:控制变量法实验原理图AVs连接实物电路注意事项:
①连接电路过程中，开关必须断开；
②闭合开关前，滑动变阻器的滑片必须滑到最大阻值处；
③在使用过程中，电压表和电流表要选择合适的量程。2、保持电压不变时，电流跟电阻成 反比关系。结论：1、保持电阻不变时，电流跟电压成 正比 关系；（总结）滑动变阻器的作用：
1、闭合开关前，滑片滑到最大阻值处是为了保护电路；
2、在研究“电流与电压的关系”中，通过移动滑片来改变定值电阻两端的电压；
3、在研究“电流与电阻的关系”中，通过移动滑片来保证在每次更换定值电阻后其两端的电压不变。
