人教版初中物理九年级中考复习 第20章 电和磁(共30张PPT)

课件30张PPT。第20章 电和磁图 说 物 理

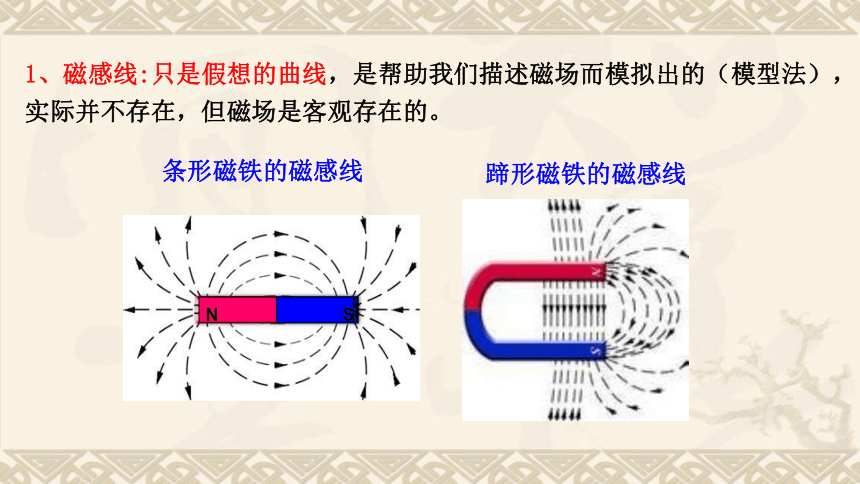

知 识 再 现磁性：吸引铁、钴、镍等物质的性质两端强，中减弱磁极指向性：静止时指南北磁化磁场基本性质：对放入其中的磁体产生力的作用磁体间力的作用是通过磁场来完成的。磁场的方向：小磁针静止时北极所指的方向规定为该点的磁场方向。条形磁铁的磁感线蹄形磁铁的磁感线1、磁感线:只是假想的曲线，是帮助我们描述磁场而模拟出的（模型法），实际并不存在，但磁场是客观存在的。 磁感线的特征：1、磁感线假想的物理模型（但磁场真实存在）2、在磁体外部，磁感线从N极发出，回到S极。5、磁感线永不相交。3、磁感线分布在磁体四周空间中4、磁感线的疏密表示磁场的强弱。(某点磁感线方向=磁场方向=小磁针静止时北极指的方向）在磁体内部，磁感线从S 极发出，回到N 极。条形磁体的磁感线奥斯特实验电流的磁效应磁场方向与
电流方向有关通电导体周
围存在磁场安培定则
用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是通电螺线管的北极（N极）。结论：匝数一定时，通入的电流越大，电磁铁的磁性越强。电磁铁结论：电流一定时，外形相同的螺线管匝数越多，电磁铁的磁性越强。电磁继电器的结构ACB电路组成低压控制电路高压工作电路工作过程动画电磁继电器的工作原理磁场对电流的作用：
通电导体在磁场中受到力的作用。力的方向跟________方向和____________方向都有关系，当________方向或_________的方向变得相反时，通电导线受力的方向也变得___________，当二者的方向同时改变时，通电导线的受力方向将____________。磁 场 电流 磁场 电流 相反 不变通电线圈在磁场中受到力的作用转动。平衡位置两个
铜半环电刷换向器电动机：电能转化为机械能怎样才能产生电流呢？实 验 条 件 指针摆动情况实验电路图1开关断开，电路断路，导线任意方向运动不摆动2345开关闭合，电路通路，导线保持静止。不摆动开关闭合，电路通路，部分导线只做上下运动。不摆动开关闭合，电路通路，部分导线只做左右运动。摆 动开关闭合，电路通路，部分导线做左右斜向运动。摆 动3. 切割磁感线运动1、闭合电路2、部分导体产生电流的条件：闭合电路的一部分导体在磁场中做切割感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫做感应电流。电磁感应现象感应电流的方向与磁场方向和导体切割磁感线的方向有关。两个方向有一个改变时，电流方向改变，两个方向同时改变，电流方向不变。发电机：机械能转化为电能频率：50Hz，电流方向每秒钟改变100次。交流电动圈式话筒
