透镜课件

课件24张PPT。教 师：宋全胜
单 位：56中学 透 镜各种眼镜片是透镜的

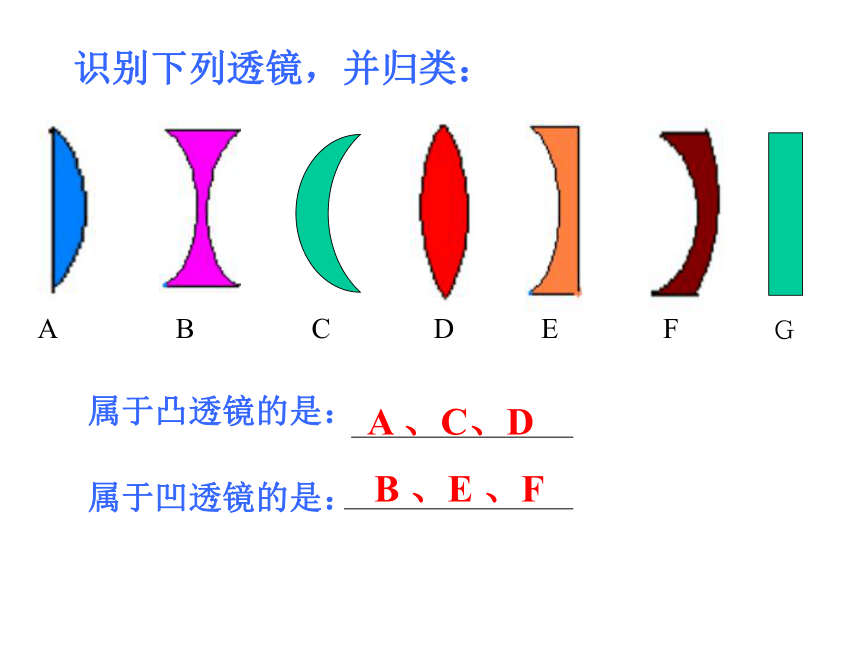

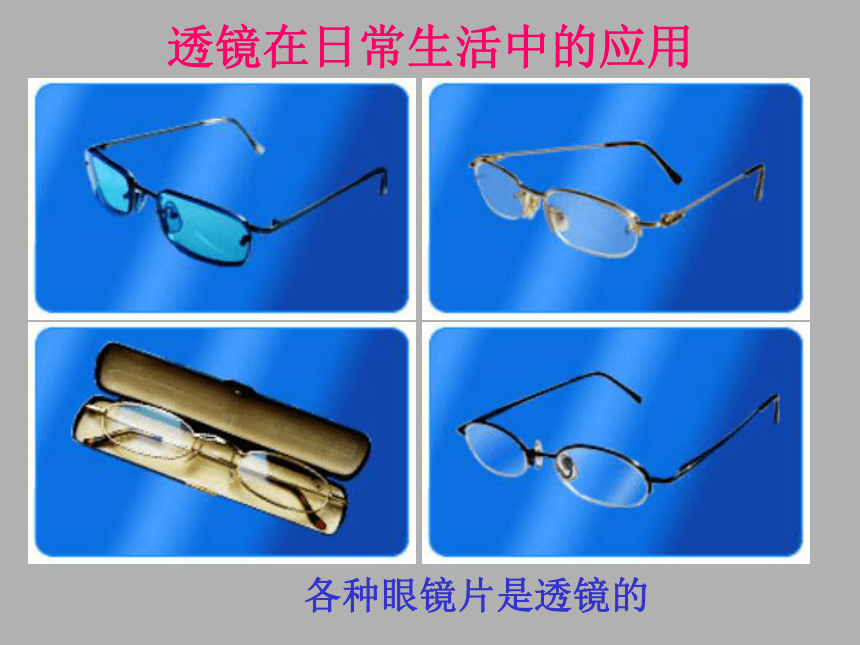

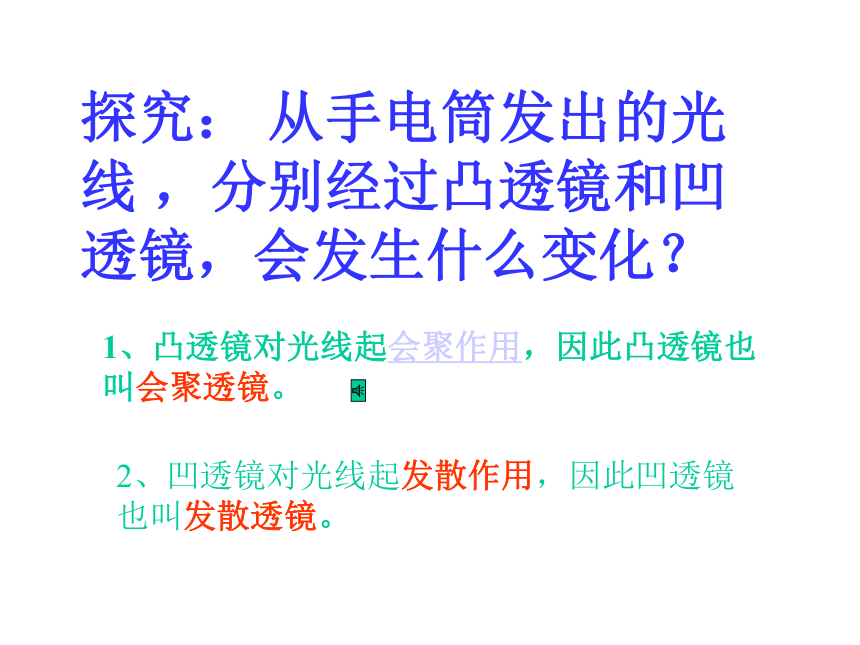

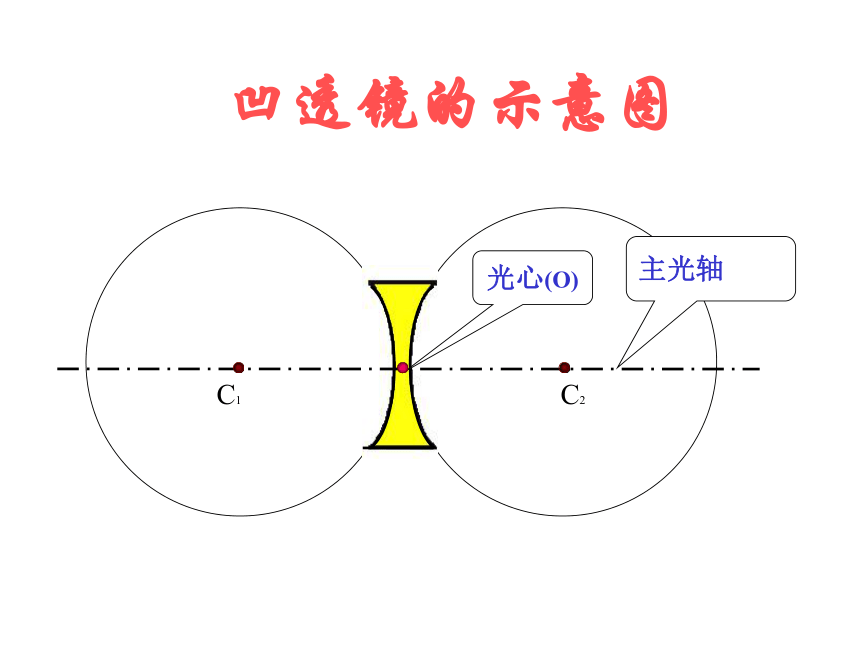

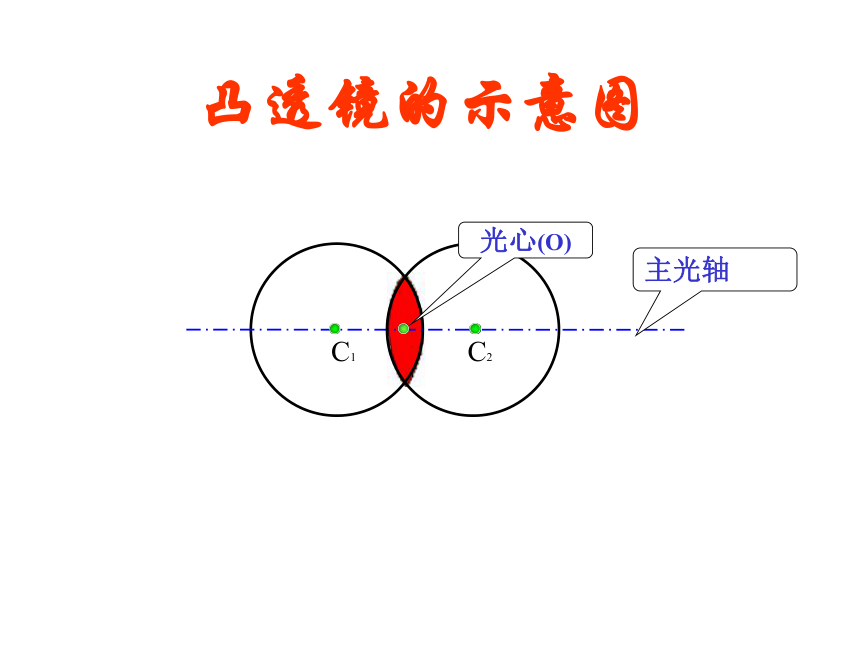

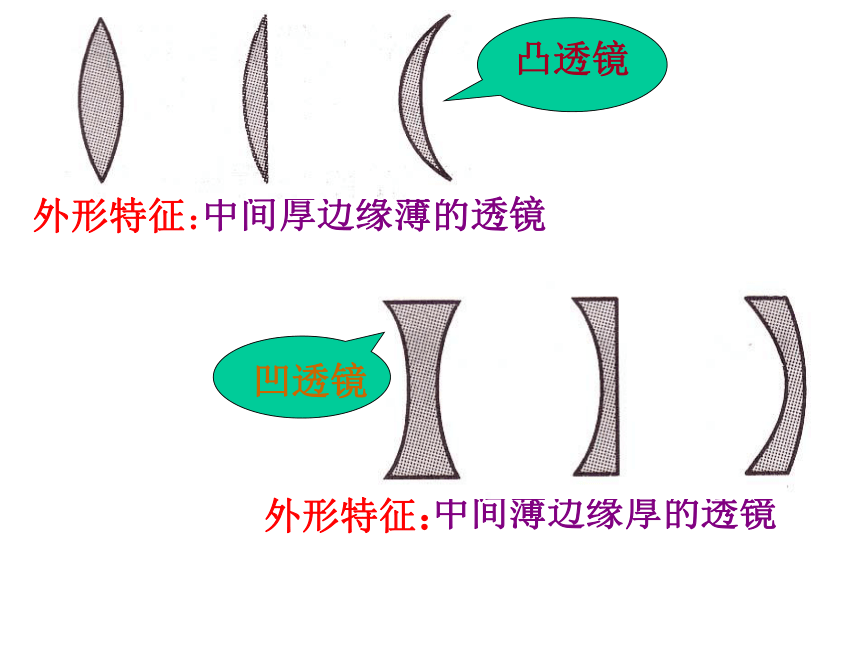

透镜在日常生活中的应用中间厚边缘薄的透镜中间薄边缘厚的透镜凸透镜外形特征：外形特征： 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F识别下列透镜，并归类：凸透镜的示意图 C1 C2主光轴光心(O)凹透镜的示意图 C2 C1主光轴光心(O)探究： 从手电筒发出的光线 ，分别经过凸透镜和凹透镜，会发生什么变化？1、凸透镜对光线起会聚作用，因此凸透镜也叫会聚透镜。2、凹透镜对光线起发散作用，因此凹透镜也叫发散透镜。探究实验1：

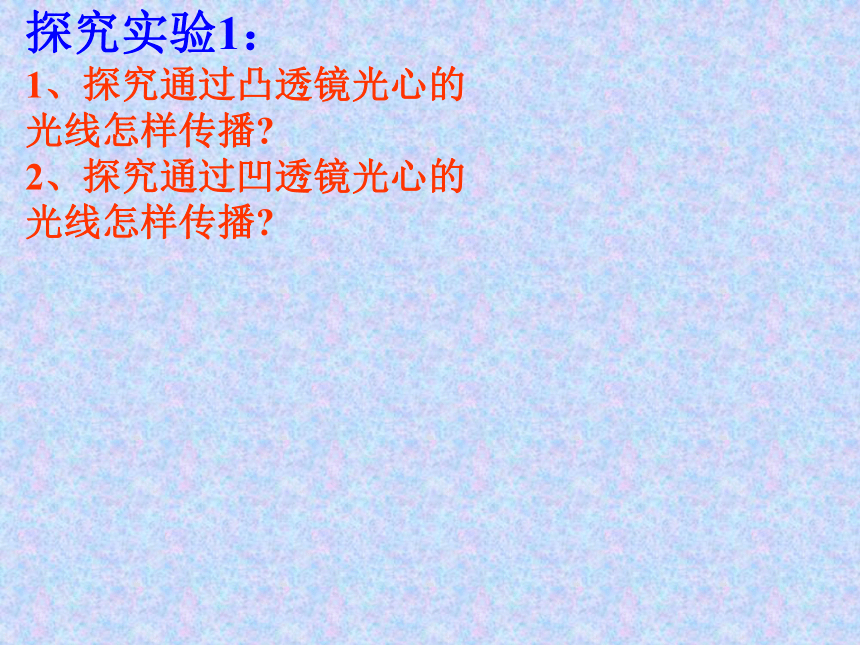

1、探究通过凸透镜光心的光线怎样传播?

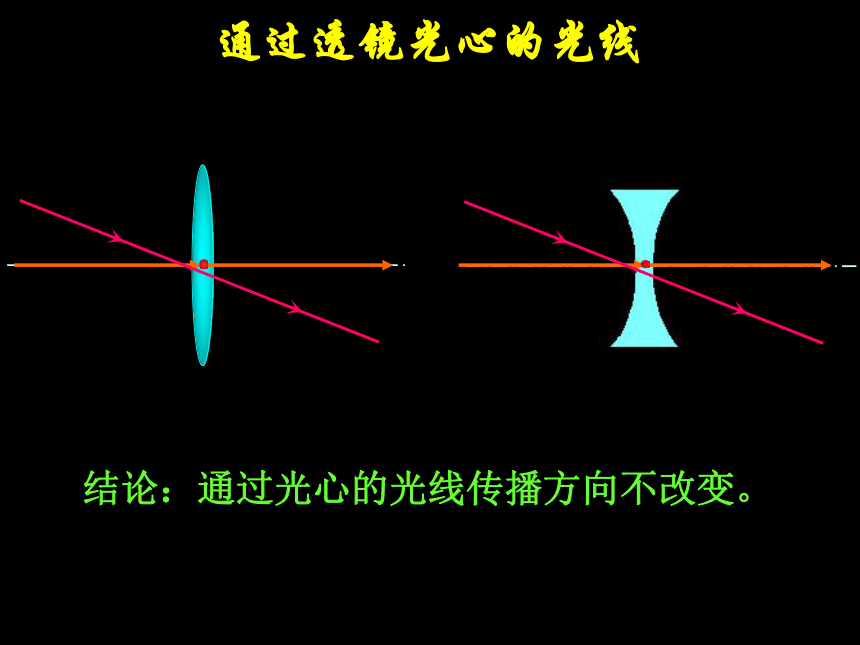

2、探究通过凹透镜光心的光线怎样传播?通过透镜光心的光线结论：通过光心的光线传播方向不改变。 探究实验2：
１、探究平行于凸透镜主光轴的光线如何传播？
２、探究平行于凹透镜主光轴的光线如何传播？
凸透镜有几个焦点？1、平行于凸透镜主光轴的光线如何传播？OFF2、凸透镜有2个实焦点。 1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。 在主光轴上会聚成的这一点是什么？凸透镜的焦距OFFff2、两边的焦距相等。1、焦点到凸透镜光心的距离叫做焦距( f )。2、平行于凹透镜主光轴的光线如何传播？ 平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。FF 凹透镜有焦点吗？ 凹透镜有2个虚焦点凹透镜有几个虚焦点？F 想一想？
（1）经过焦点入射的光线通过凸透镜后是什么样的？
（2）对着凹透镜异侧虚焦点入射的光线通过凹透镜后怎样的？
FFF结论：
（1）经过凸透镜焦点的光线被折射后平行主光轴射出。
因而利用凸透镜能得到平行光!（2）对着凹透镜异侧虚焦点入射的光线被折射后平
行于主光轴射出!
？FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。三条特殊光线通过本节课的学习 ，你都知道了 哪些知识 ？一、透镜的分类： 二、关于透镜的概念：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1、主 光 轴---通过两个球面球心的直线叫做透镜的主光轴。2、光 心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3、焦 点( F)---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点，这个点叫焦点。4、焦 距( f )---焦点到光心的距离叫焦距。 1、 通过光心的光线传播方向不改变。2、平行于主光轴的光线经凸透镜折射后通 过 焦点；经凹透镜折射后发散，发散光线的反向延长线通过异侧虚焦点。3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。四、透镜对三条特殊光线的作用：达标训练１、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲丙２、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上Ｂ谢谢！FFFF折射现象中，光路可逆！FF公元前2世纪，人们用冰凸透镜向日取火古人怎样利用冰来取火呢？
