电场线

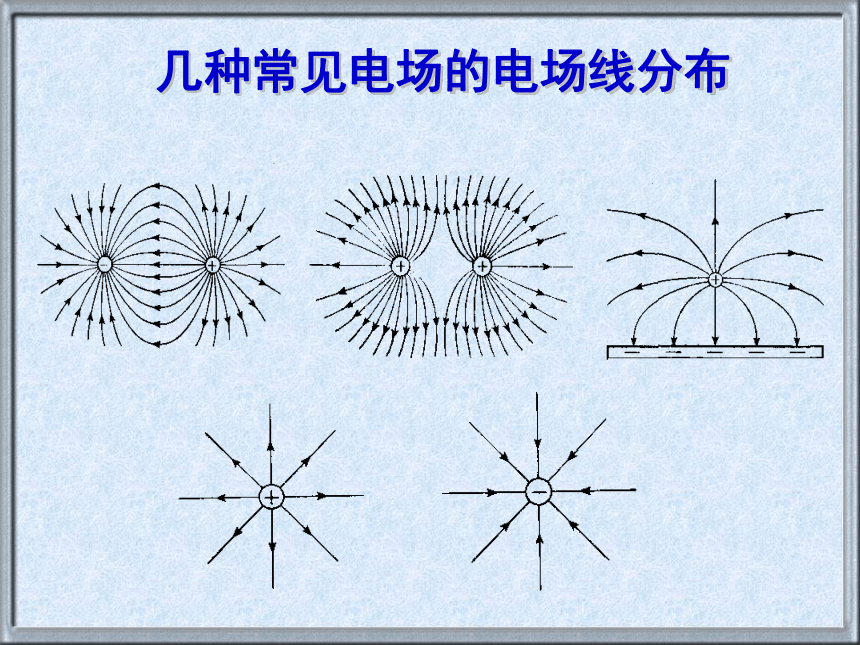

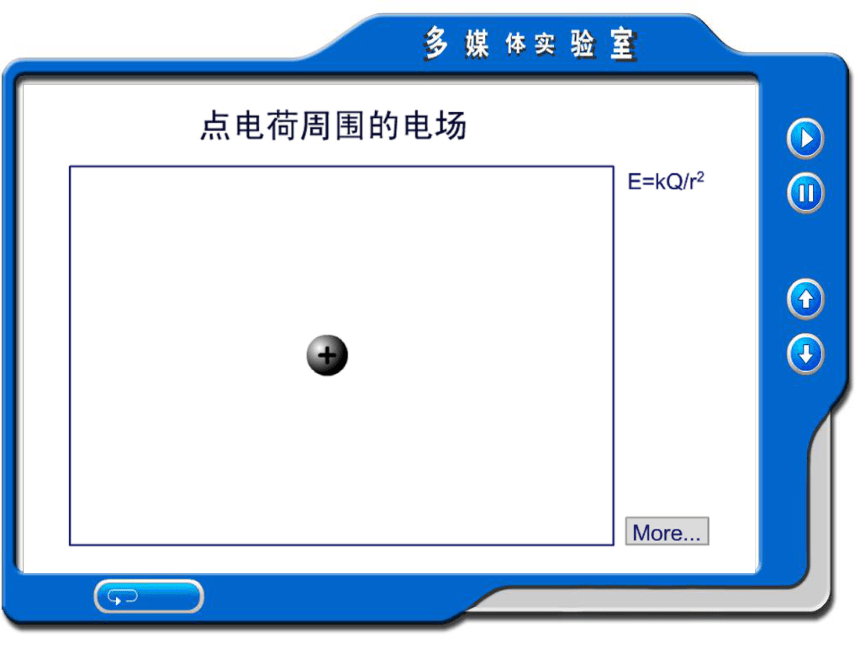

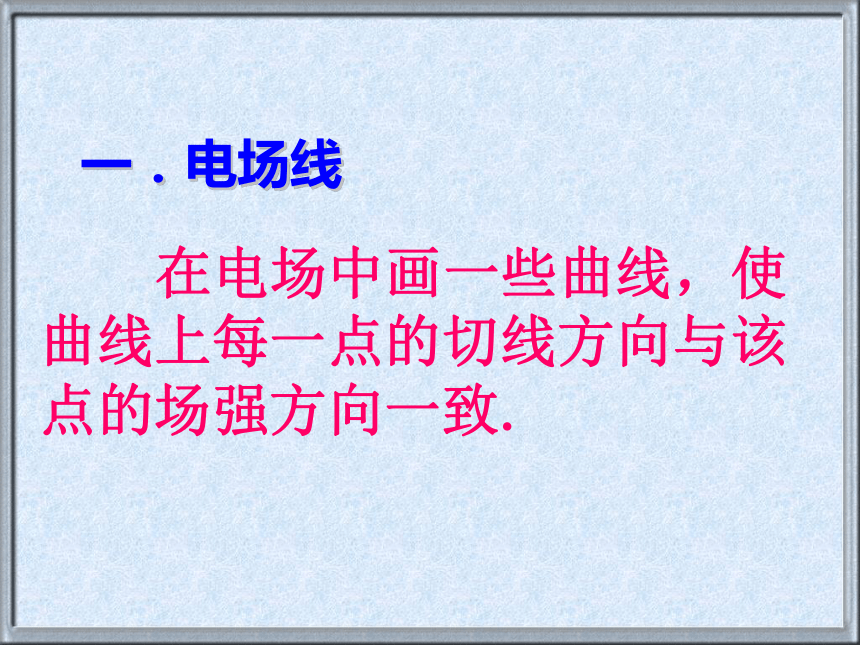

课件19张PPT。第3节 电 场 线第一章 静电场 在电场中画一些曲线，使曲线上每一点的切线方向与该点的场强方向一致.一．电场线点电荷的电场线几种常见电场的电场线分布（1） 静电场的电场线总是从正电荷（或者从无穷远）出发到负电荷终止（或者延伸到无穷远）；（3）电场线越密的地方，场强越大; 电场线越稀的地方，场强越小；（4）任意两条电场线都不相交。电场线的性质（2）电场线上每一点的切线方向与该点的场强方向一致. 各点场强大小和方向都相同的电场叫匀强电场。匀强电场的电场线是怎样分布的？匀强电场？电场线的特点：E 各点场强大小和方向都相同的电场叫匀强电场。匀强电场电场线的特点：距离相等的平行直线 E均匀带电的无限大平面电场的电场线 均匀带电的无限大平面电场的电场线 通常情况下怎样得到匀强电场？ 带等量异种电荷、大小相等、互相靠近且正对的两平行金属板之间的电场除边缘附近外就是匀强电场。？ 如图所示，为一条水平向右的电场线，由此能确定a、b、c三点的场强方向吗？能否判断三点的场强的大小？为什么？ a b c··· d点是否有场强？场强大小与a、b、c三点场强大小的关系如何？ 电场线就是检验电荷在电场中的运动轨迹，对吗？ 电场线是为形象地描述电场而引入的假想曲线，规定电场线上每一点的切线方向与该点的场强方向是一致的，也是正电荷在该点受力产生加速度的方向。 运动轨迹是带电粒子在电场中实际通过的路径，路径上每点的切线方向为粒子在该点的速度方向。 在什么条件下带电粒子在电场中的运动轨迹与电场线相同？ 1、电场线是直线；2、带电粒子静止或初速度方向与电场线方向平行；3、带电粒子只受电场力。三个条件必须同时满足！问题与练习P16(4)(5)(6)
