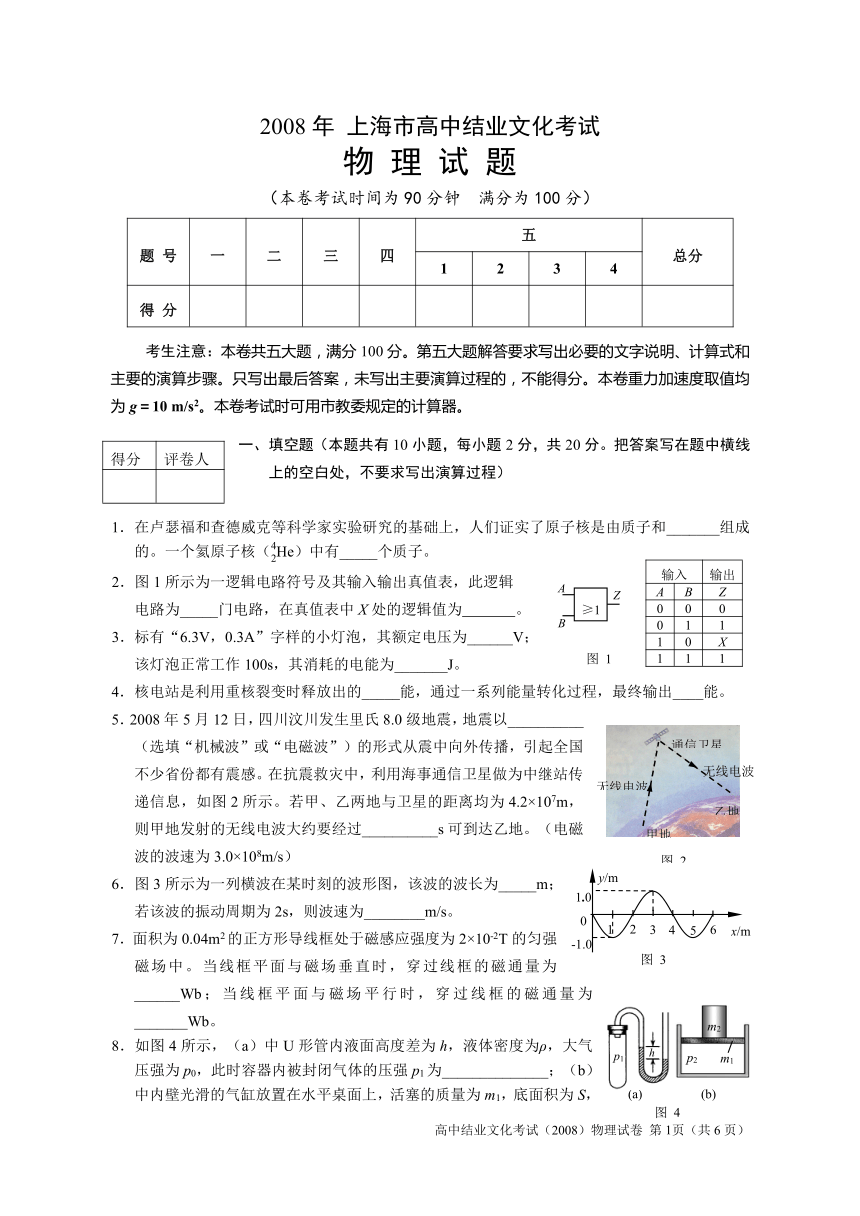

2008年上海市高中结业文化考试物理试题

2008年 上海市高中结业文化考试
物 理 试 题
（本卷考试时间为90分钟 满分为100分）
题 号
一
二
三
四
五
总分
1
2
3
4
得 分
考生注意：本卷共五大题，满分100分。第五大题解答要求写出必要的文字说明、计算式和主要的演算步骤。只写出最后答案，未写出主要演算过程的，不能得分。本卷重力加速度取值均为g＝10 m/s2。本卷考试时可用市教委规定的计算器。
得分
评卷人
填空题（本题共有10小题，每小题2分，共20分。把答案写在题中横线上的空白处，不要求写出演算过程）
1．在卢瑟福和查德威克等科学家实验研究的基础上，人们证实了原子核是由质子和_______组成的。一个氦原子核（He）中有_____个质子。
2．图1所示为一逻辑电路符号及其输入输出真值表，此逻辑
电路为_____门电路，在真值表中X处的逻辑值为 。
3．标有“6.3V，0.3A”字样的小灯泡，其额定电压为______V；
该灯泡正常工作100s，其消耗的电能为_______J。
4．核电站是利用重核裂变时释放出的_____能，通过一系列能量转化过程，最终输出____能。
5．2008年5月12日，四川汶川发生里氏8.0级地震，地震以__________（选填“机械波”或“电磁波”）的形式从震中向外传播，引起全国不少省份都有震感。在抗震救灾中，利用海事通信卫星做为中继站传递信息，如图2所示。若甲、乙两地与卫星的距离均为4.2×107m，则甲地发射的无线电波大约要经过__________s可到达乙地。（电磁波的波速为3.0×108m/s）
6．图3所示为一列横波在某时刻的波形图，该波的波长为_____m；若该波的振动周期为2s，则波速为________m/s。
7．面积为0.04m2的正方形导线框处于磁感应强度为2×10-2T的匀强磁场中。当线框平面与磁场垂直时，穿过线框的磁通量为______Wb；当线框平面与磁场平行时，穿过线框的磁通量为_______Wb。

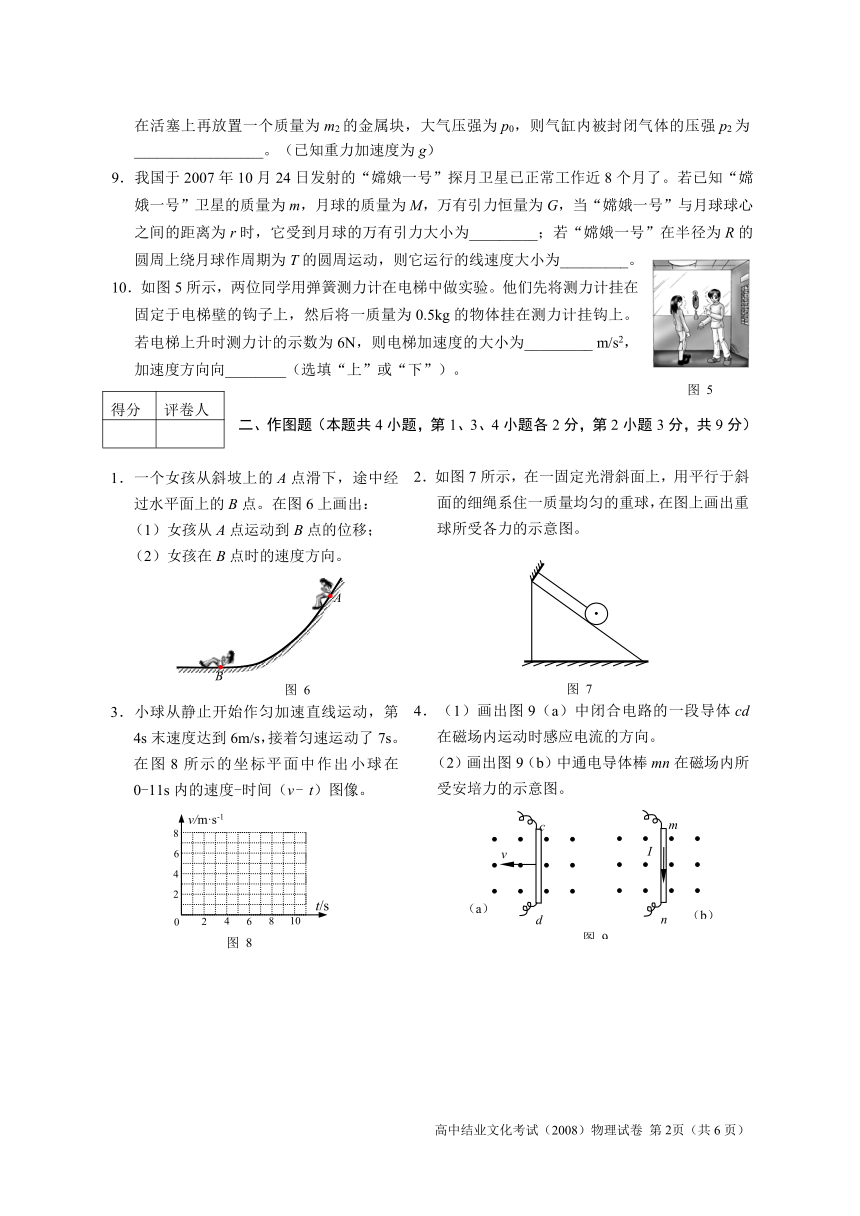

8．如图4所示，（a）中U形管内液面高度差为h，液体密度为ρ，大气压强为p0，此时容器内被封闭气体的压强p1为______________；（b）中内壁光滑的气缸放置在水平桌面上，活塞的质量为m1，底面积为S，在活塞上再放置一个质量为m2的金属块，大气压强为p0，则气缸内被封闭气体的压强p2为_________________。（已知重力加速度为g）
9．我国于2007年10月24日发射的“嫦娥一号”探月卫星已正常工作近8个月了。若已知“嫦娥一号”卫星的质量为m，月球的质量为M，万有引力恒量为G，当“嫦娥一号”与月球球心之间的距离为r时，它受到月球的万有引力大小为_________；若“嫦娥一号”在半径为R的圆周上绕月球作周期为T的圆周运动，则它运行的线速度大小为_________。
10．如图5所示，两位同学用弹簧测力计在电梯中做实验。他们先将测力计挂在固定于电梯壁的钩子上，然后将一质量为0.5kg的物体挂在测力计挂钩上。若电梯上升时测力计的示数为6N，则电梯加速度的大小为_________ m/s2，加速度方向向________（选填“上”或“下”）。
得分
评卷人
二、作图题（本题共4小题，第1、3、4小题各2分，第2小题3分，共9分）

1．一个女孩从斜坡上的A点滑下，途中经过水平面上的B点。在图6上画出：
（1）女孩从A点运动到B点的位移；
（2）女孩在B点时的速度方向。
3．小球从静止开始作匀加速直线运动，第4s末速度达到6m/s，接着匀速运动了7s。在图8所示的坐标平面中作出小球在0-11s内的速度-时间（v- t）图像。
2．如图7所示，在一固定光滑斜面上，用平行于斜面的细绳系住一质量均匀的重球，在图上画出重球所受各力的示意图。
4．（1）画出图9（a）中闭合电路的一段导体cd在磁场内运动时感应电流的方向。
（2）画出图9（b）中通电导体棒mn在磁场内所受安培力的示意图。

得分
评卷人

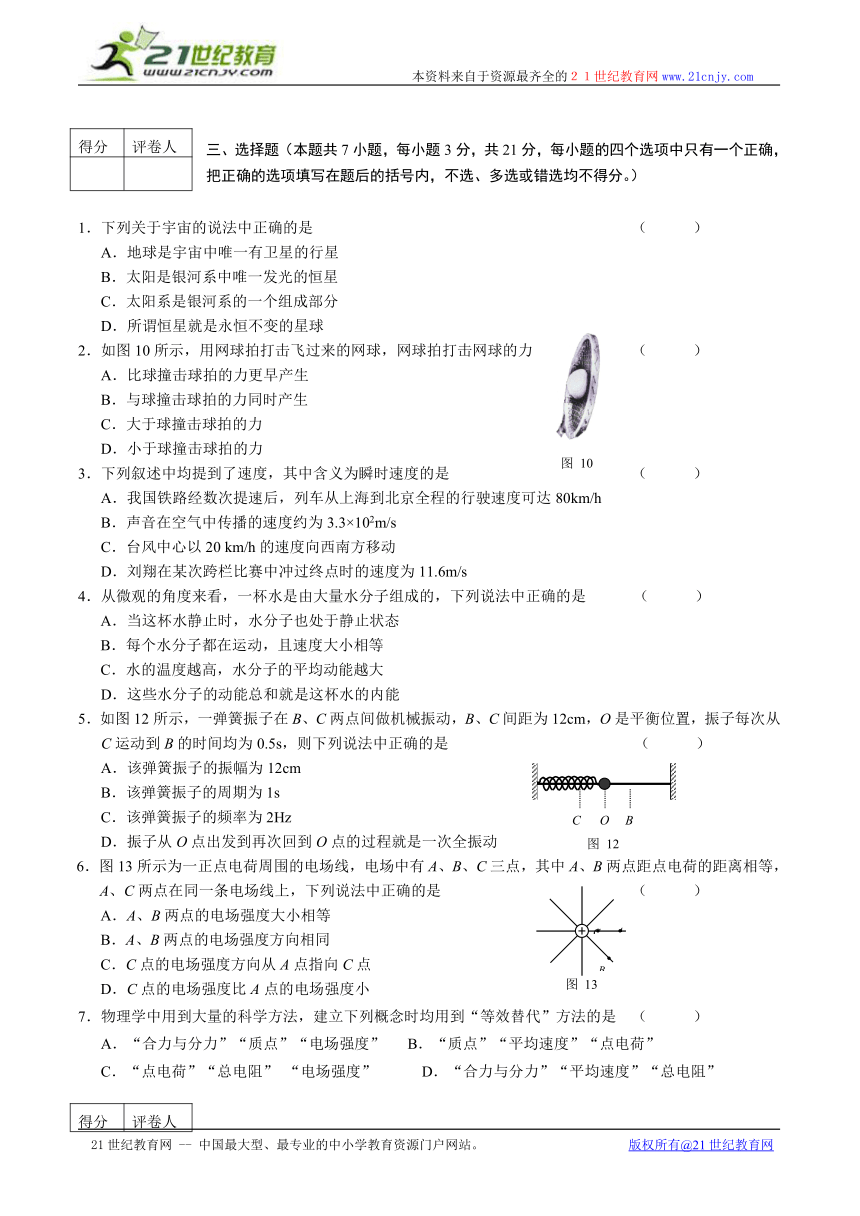

三、选择题（本题共7小题，每小题3分，共21分，每小题的四个选项中只有一个正确，把正确的选项填写在题后的括号内，不选、多选或错选均不得分。）
1．下列关于宇宙的说法中正确的是 （ ）
A．地球是宇宙中唯一有卫星的行星
B．太阳是银河系中唯一发光的恒星
C．太阳系是银河系的一个组成部分
D．所谓恒星就是永恒不变的星球
2．如图10所示，用网球拍打击飞过来的网球，网球拍打击网球的力 （ ）
A．比球撞击球拍的力更早产生
B．与球撞击球拍的力同时产生
C．大于球撞击球拍的力
D．小于球撞击球拍的力
3．下列叙述中均提到了速度，其中含义为瞬时速度的是 （ ）
A．我国铁路经数次提速后，列车从上海到北京全程的行驶速度可达80km/h
B．声音在空气中传播的速度约为3.3×102m/s
C．台风中心以20 km/h的速度向西南方移动
D．刘翔在某次跨栏比赛中冲过终点时的速度为11.6m/s
4．从微观的角度来看，一杯水是由大量水分子组成的，下列说法中正确的是 （ ）
A．当这杯水静止时，水分子也处于静止状态
B．每个水分子都在运动，且速度大小相等
C．水的温度越高，水分子的平均动能越大
D．这些水分子的动能总和就是这杯水的内能
5．如图12所示，一弹簧振子在B、C两点间做机械振动，B、C间距为12cm，O是平衡位置，振子每次从C运动到B的时间均为0.5s，则下列说法中正确的是 （ ）
A．该弹簧振子的振幅为12cm
B．该弹簧振子的周期为1s
C．该弹簧振子的频率为2Hz
D．振子从O点出发到再次回到O点的过程就是一次全振动
6．图13所示为一正点电荷周围的电场线，电场中有A、B、C三点，其中A、B两点距点电荷的距离相等，A、C两点在同一条电场线上，下列说法中正确的是 （ ）
A．A、B两点的电场强度大小相等
B．A、B两点的电场强度方向相同
C．C点的电场强度方向从A点指向C点
D．C点的电场强度比A点的电场强度小
7．物理学中用到大量的科学方法，建立下列概念时均用到“等效替代”方法的是 （ ）
A．“合力与分力”“质点”“电场强度” B．“质点”“平均速度”“点电荷”
C．“点电荷”“总电阻” “电场强度” D．“合力与分力”“平均速度”“总电阻”
得分
评卷人

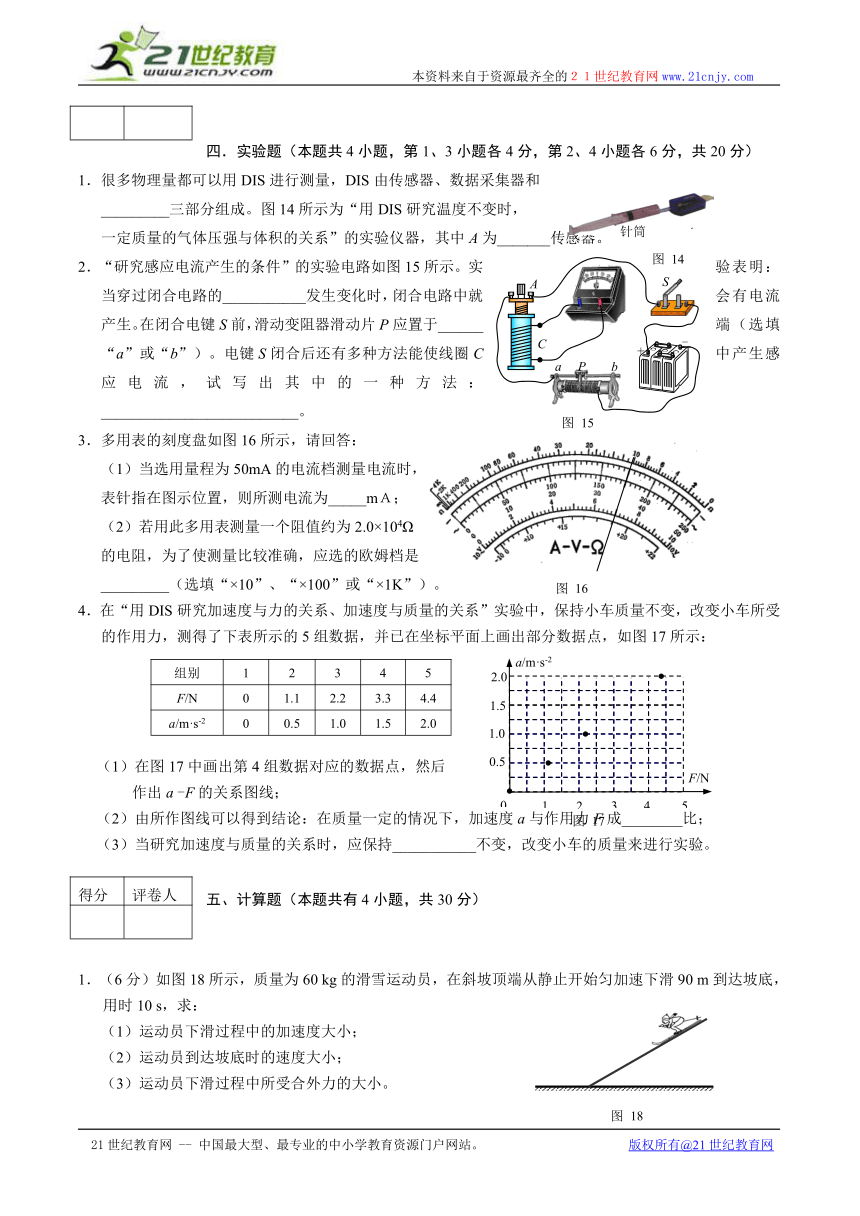

四．实验题（本题共4小题，第1、3小题各4分，第2、4小题各6分，共20分）
1．很多物理量都可以用DIS进行测量，DIS由传感器、数据采集器和
_________三部分组成。图14所示为“用DIS研究温度不变时，
一定质量的气体压强与体积的关系”的实验仪器，其中A为_______传感器。
2．“研究感应电流产生的条件”的实验电路如图15所示。实验表明：当穿过闭合电路的___________发生变化时，闭合电路中就会有电流产生。在闭合电键S前，滑动变阻器滑动片P应置于______端（选填“a”或“b”）。电键S闭合后还有多种方法能使线圈C中产生感应电流，试写出其中的一种方法：__________________________。
3．多用表的刻度盘如图16所示，请回答：
（1）当选用量程为50mA的电流档测量电流时，
表针指在图示位置，则所测电流为_____mＡ；
（2）若用此多用表测量一个阻值约为2.0×104Ω
的电阻，为了使测量比较准确，应选的欧姆档是
_________（选填“×10”、“×100”或“×1K”）。
4．在“用DIS研究加速度与力的关系、加速度与质量的关系”实验中，保持小车质量不变，改变小车所受的作用力，测得了下表所示的5组数据，并已在坐标平面上画出部分数据点，如图17所示：
组别
1
2
3
4
5
F/N
0
1.1
2.2
3.3
4.4
a/m·s-2
0
0.5
1.0
1.5
2.0
（1）在图17中画出第4组数据对应的数据点，然后
作出a -F的关系图线；
（2）由所作图线可以得到结论：在质量一定的情况下，加速度a与作用力F成________比；
（3）当研究加速度与质量的关系时，应保持___________不变，改变小车的质量来进行实验。
得分
评卷人
五、计算题（本题共有4小题，共30分）
1．（6分）如图18所示，质量为60 kg的滑雪运动员，在斜坡顶端从静止开始匀加速下滑90 m到达坡底，用时10 s，求：
（1）运动员下滑过程中的加速度大小；
（2）运动员到达坡底时的速度大小；
（3）运动员下滑过程中所受合外力的大小。
2．（8分）如图19所示，内壁光滑的气缸深L为1m，固定在水平地面上，气缸内有一厚度可忽略不计的活塞封闭了一定质量的气体。开始时缸内气体长L1为0.4m、压强p1为1(105Pa、温度T1为300K，已知大气压强p0为1(105Pa。现在活塞上施加一水平外力缓慢拉动活塞：
（1）保持气缸内气体的温度不变，求活塞被拉至气缸边缘时封闭气体的压强（没有气体漏出）；
（2）活塞被拉至气缸边缘后，保持气体体积不变，逐渐升高温度直至外力恰好减小为零，求此时封闭气体的温度。
3．（8分）如图20所示，电源电压U为8V，定值电阻R2为4Ω，小灯A上标有“4V 0.2A”、小灯B上标有“12V 0.3A”的字样。电路接通后小灯A恰好正常发光。求：
（1）小灯B的电阻RB；
（2）小灯B的实际功率PB；
（3）定值电阻R1的大小。
4．（8分）跳水运动是我国体育运动的强项之一，其中高台跳水项目要求运动员从距离水面10m的高台上跳下，在完成空中动作后进入水中。若某运动员起跳瞬间重心离高台台面的高度为1m，斜向上跳离高台瞬间速度的大小为3m/s，跳至最高点时重心离台面的高度为1.3m，入水（手刚触及水面）时重心离水面的高度为1m，如图21所示，图中虚线为运动员重心的运动轨迹。已知运动员的质量为50kg，不计空气阻力：
（1）以水面为零势能面，求运动员在起跳瞬间所具有的重力势能；
（2）求从跳离高台瞬间到跳至最高点的过程中，运动员克服重力所做的功；
（3）根据机械能守恒定律，求运动员入水（手刚触及水面）时速度的大小。
2008年上海市高中结业文化考试
物理试题 参考答案和评分说明
一．填空题（20分，共10题）
（一）参考答案
1．中子，2 2．或，1 3． 6.3，189 4．核，电 5．机械波，0.28
6．4，2 7．8×10-4，0 8．p0 - ρgh，p0 + 9．G ，
10．2，上
（二）评分说明
1．本大题共20分，每空格1分。
2．答案应写在题中横线上的空白处，不要求写出演算过程。
二．作图题（9分，共4题）
（一）参考答案
1．（2分） 2．（3分）

3．（2分） 4．（2分）
（二）评分说明
本大题共9分。
1．第3题作出每段图线各得1分（第二段图线未到11s的不给分）。
2．若第1、2、4题只画出物理量的方向而未写出表示物理量的字母符号或文字说明，则不给分。
三．选择题（21分，共7题）
（一）参考答案
1．C 2．B 3．D 4．C 5．B 6．A 7．D
（二）评分说明
1．本大题为单选题，共21分，每题3分。
2．答案填写在括号外以及多选或错选均不得分。
四．实验题（20分?，共4题）
（一）参考答案
1．计算机，压强 2．磁通量，a，移动滑动变阻器的滑片（线圈A在线圈C中拔出或插入、断开电键等）
3．（1）35mA （2）×1K
4．（1）（见右图） （2）正
（3）小车受到的作用力
（二）评分说明
本大题共20分。
1．本题4分，每空2分。
2．本题6分，每空2分。其中第三空写出任一种合理的方法即可给分。
3．本题共4分，每空2分。
4．本题共6分，每小题2分。其中第（1）小题画出数据点得1分，画出图线得1分；第（3）
小题只要写出“力”即可给分。
五．计算题（30分，共4题。对解题过程中出现的错误采用不重复扣分的原则，单位错误每题总扣1分。）
1．（共6分）
（一）参考答案
以运动员为研究对象
（1）a = = m/s2 = 1.8 m/s2
（2）v = at = 1.8×10 m/s = 18 m/s
（3）F = ma = 60×1.8 N = 108 N
（二）评分说明
本题共6分。其中：
（1）2分；（2）2分；（3）2分。
1．每小题写出公式得1分，计算出结果得1分。
2．每小题其它正确解法均可参照给分。
2．（共8分）
（一）参考答案
以气缸内封闭气体为研究对象
（1）因为缓慢推动活塞，所以气缸内气体的温度保持不变，根据玻意耳定律，有
p1L1S = p2L2S 式中 p1=1×105 Pa，L1 = 0.4m，L2 = L =1m
得 p2 = 4×104 Pa
（2）因为气缸内气体的体积不变，根据查理定律，有
= 式中 p2 = 4×104 Pa，T2 = T1 = 300K，p3 = 1×105 Pa
得 T3 = 750K
（二）评分说明
本题共8分。其中：
（1）4分； （2）4分；
每小题写出公式得2分，写出状态参量得1分，计算出结果得1分
3．（共8分）
（一）参考答案
（1） RB = = Ω= 40Ω
（2）A灯正常发光，UA = 4V，IA= 0.2A，I2 = IA = 0.2A
UB′ = UA+ I2R2 =（4+0.2×4）V = 4.8V
PB = = W = 0.576W
（3）U1 = U -UB′ =（8-4.8）V = 3.2V
IB′ = = A = 0.12A
I1 = IA+IB′ =（0.2+0.12）A = 0.32A
R1 = = Ω = 10Ω
（二）评分说明
本题共8分。其中：
（1）2分。 （2）3分。（3）3分。
每小题其它正确解法均可参照给分。
4．（共8分）
（一）参考答案
（1）Ep1= mg(H+ h)= 50×10×(10+1) J =5500J
（2）W= mgΔh = 50×10×0.3J = 150J
（3）运动员下落的过程只受重力作用，根据机械能守恒定律，有
mv02 +mg(H+ h) = mvt2 + mgh
解得：vt = = m/s = m/s (或14.45m/s)
（二）评分说明
本题8分。其中：
（1）3分。写出公式得1分，写对高度得1分，计算出结果得1分。
（2）2分。写出公式得1分，计算出结果得1分。
（3）3分。写出公式得2分，计算出结果得1分。
