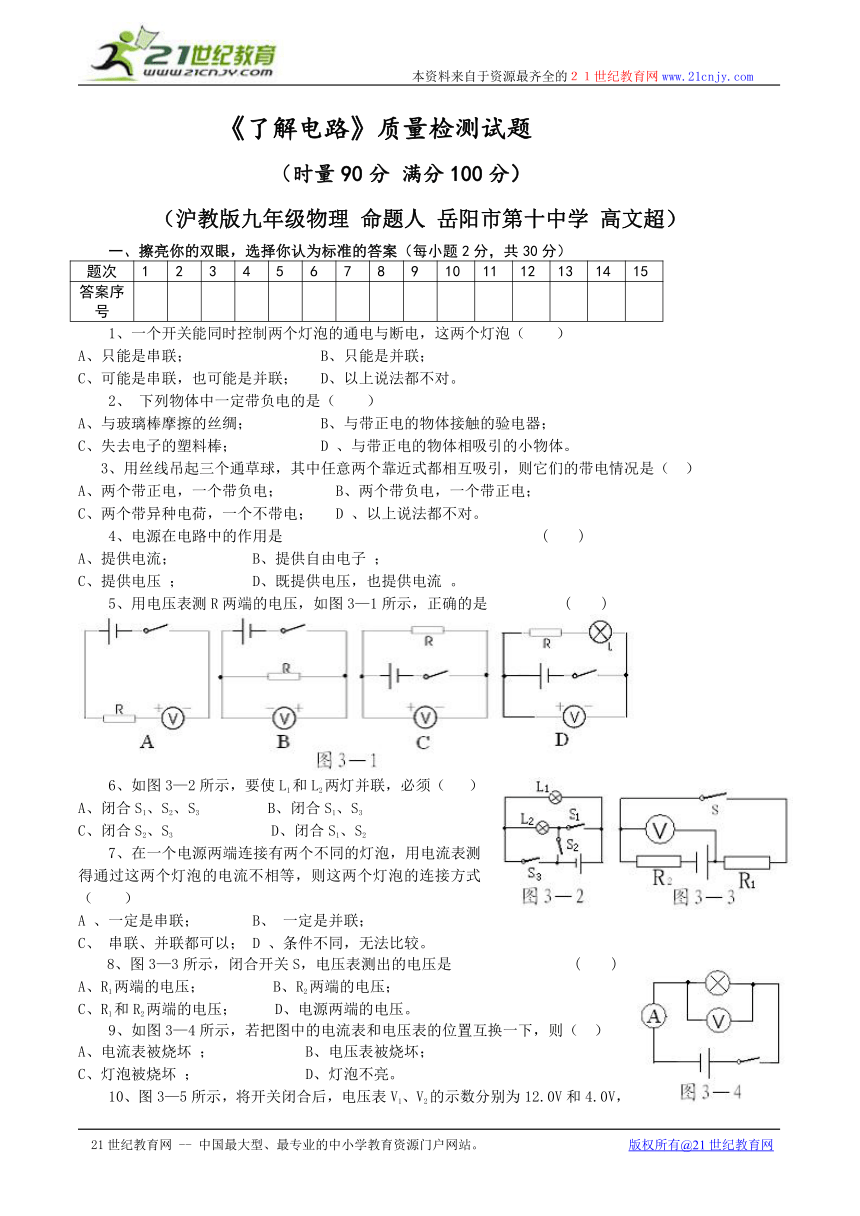

《了解电路》质量检测试题(湖南省岳阳市)

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com
《了解电路》质量检测试题
（时量90分 满分100分）
（沪教版九年级物理 命题人 岳阳市第十中学 高文超）
一、擦亮你的双眼，选择你认为标准的答案（每小题2分，共30分）
题次 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案序号
1、一个开关能同时控制两个灯泡的通电与断电，这两个灯泡（ ）
A、只能是串联； B、只能是并联；
C、可能是串联，也可能是并联； D、以上说法都不对。
2、 下列物体中一定带负电的是（ ）
A、与玻璃棒摩擦的丝绸； B、与带正电的物体接触的验电器；
C、失去电子的塑料棒； D 、与带正电的物体相吸引的小物体。
3、用丝线吊起三个通草球，其中任意两个靠近式都相互吸引，则它们的带电情况是（ ）
A、两个带正电，一个带负电； B、两个带负电，一个带正电；
C、两个带异种电荷，一个不带电； D 、以上说法都不对。
4、电源在电路中的作用是 ( )
A、提供电流； B、提供自由电子 ；
C、提供电压 ； D、既提供电压，也提供电流 。
5、用电压表测R两端的电压，如图3—1所示，正确的是 ( )
6、如图3—2所示，要使L1和L2两灯并联，必须（ ）
A、闭合S1、S2、S3 B、闭合S1、S3
C、闭合S2、S3 D、闭合S1、S2
7、在一个电源两端连接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（ ）
A 、一定是串联； B、 一定是并联；
C、 串联、并联都可以； D 、条件不同，无法比较。
8、图3—3所示，闭合开关S，电压表测出的电压是 ( )
A、R1两端的电压； B、R2两端的电压；
C、R1和R2两端的电压； D、电源两端的电压。
9、如图3—4所示，若把图中的电流表和电压表的位置互换一下，则（ ）
A、电流表被烧坏 ； B、电压表被烧坏；
C、灯泡被烧坏 ； D、灯泡不亮。

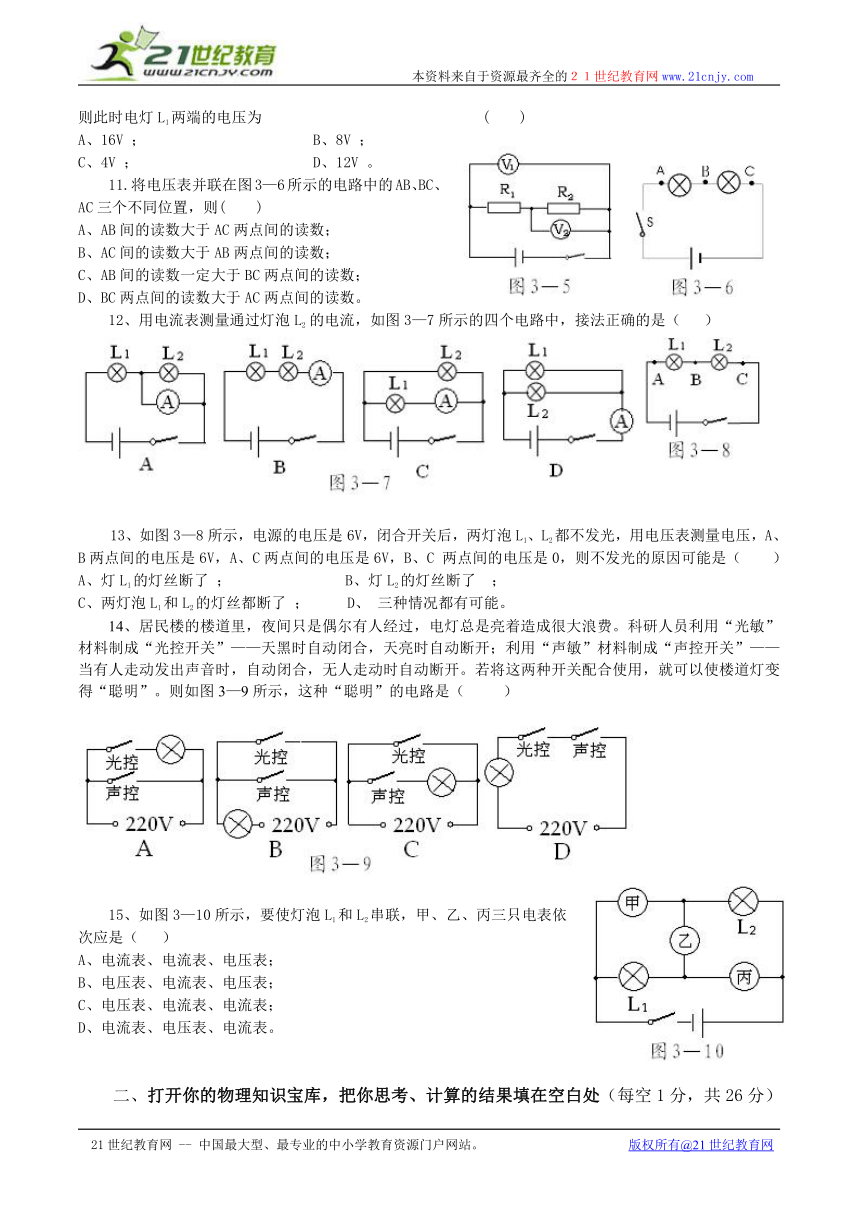

10、图3—5所示，将开关闭合后，电压表V1、V2的示数分别为12.0V和4.0V，则此时电灯L1两端的电压为 ( )
A、16V ； B、8V ；
C、4V ； D、12V 。
11.将电压表并联在图3—6所示的电路中的AB、BC、AC三个不同位置，则( )
A、AB间的读数大于AC两点间的读数；
B、AC间的读数大于AB两点间的读数；
C、AB间的读数一定大于BC两点间的读数；
D、BC两点间的读数大于AC两点间的读数。
12、用电流表测量通过灯泡L2 的电流，如图3—7所示的四个电路中，接法正确的是（ ）
13、如图3—8所示，电源的电压是6V，闭合开关后，两灯泡L1、L2都不发光，用电压表测量电压，A、B两点间的电压是6V，A、C两点间的电压是6V，B、C 两点间的电压是0，则不发光的原因可能是（ ）
A、灯L1的灯丝断了 ； B、灯L2的灯丝断了 ；
C、两灯泡L1和L2的灯丝都断了 ； D、 三种情况都有可能。
14、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。则如图3—9所示，这种“聪明”的电路是（ ）
15、如图3—10所示，要使灯泡L1和L2串联，甲、乙、丙三只电表依次应是（ ）
A、电流表、电流表、电压表；
B、电压表、电流表、电压表；
C、电压表、电流表、电流表；
D、电流表、电压表、电流表。
二、打开你的物理知识宝库，把你思考、计算的结果填在空白处（每空1分，共26分）

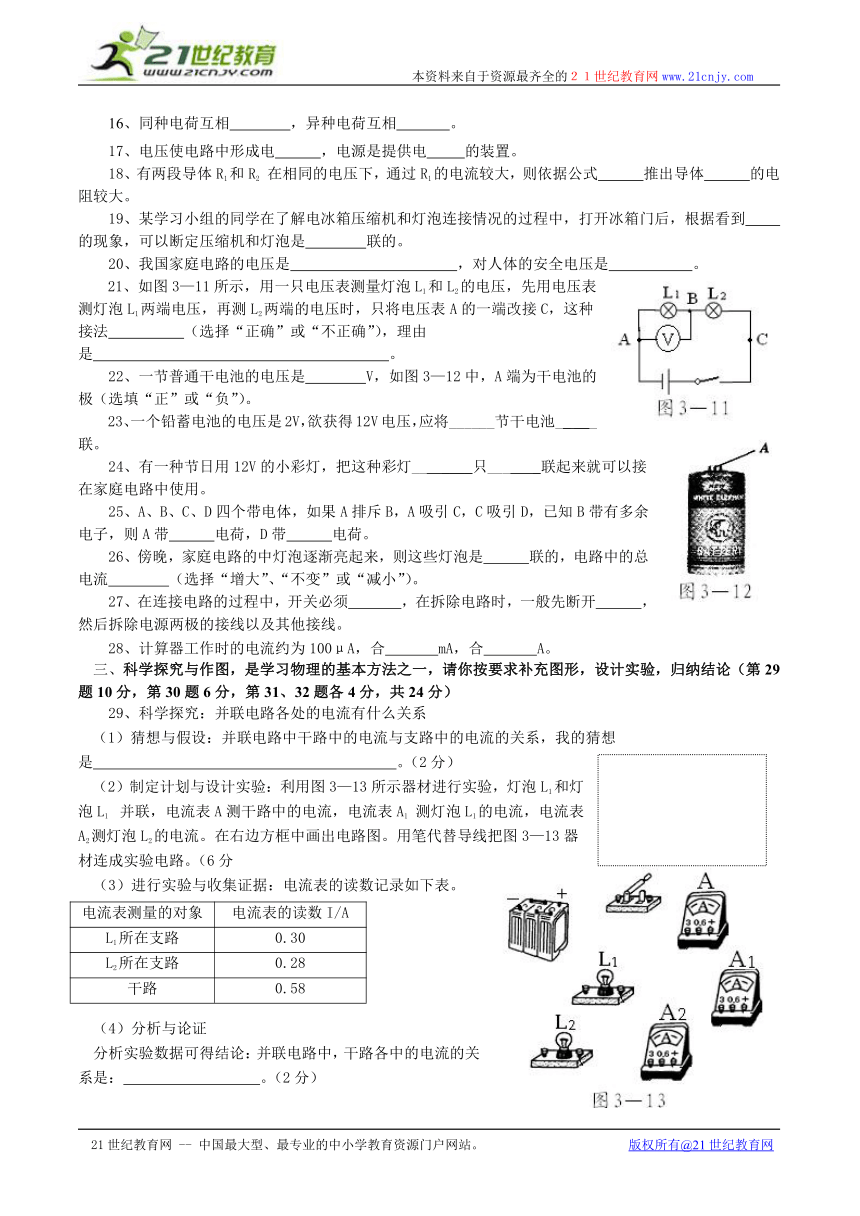

16、同种电荷互相 ，异种电荷互相 。
17、电压使电路中形成电 ，电源是提供电 的装置。
18、有两段导体R 1和R 2 在相同的电压下，通过R 1的电流较大，则依据公式 推出导体 的电阻较大。
19、某学习小组的同学在了解电冰箱压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看到 的现象，可以断定压缩机和灯泡是 联的。
20、我国家庭电路的电压是 ，对人体的安全电压是 。
21、如图3—11所示，用一只电压表测量灯泡L1和L2的电压，先用电压表测灯泡L1两端电压，再测L2两端的电压时，只将电压表A的一端改接C，这种接法 （选择“正确”或“不正确”），理由是 。
22、一节普通干电池的电压是 V，如图3—12中，A端为干电池的 极（选填“正”或“负”）。
23、一个铅蓄电池的电压是2V，欲获得12V电压，应将______节干电池__ ___联。
24、有一种节日用12V的小彩灯，把这种彩灯__ ____只___ _联起来就可以接在家庭电路中使用。
25、A、B、C、D四个带电体，如果A排斥B，A吸引C，C吸引D，已知B带有多余电子，则A带 电荷，D带 电荷。
26、傍晚，家庭电路的中灯泡逐渐亮起来，则这些灯泡是 联的，电路中的总电流 （选择“增大”、“不变”或“减小”）。
27、在连接电路的过程中，开关必须 ，在拆除电路时，一般先断开 ，然后拆除电源两极的接线以及其他接线。
28、计算器工作时的电流约为100μA，合 mA，合 A。
三、科学探究与作图，是学习物理的基本方法之一，请你按要求补充图形，设计实验，归纳结论（第29题10分，第30题6分，第31、32题各4分，共24分）
29、科学探究：并联电路各处的电流有什么关系
（1）猜想与假设：并联电路中干路中的电流与支路中的电流的关系，我的猜想是 。（2分）
（2）制定计划与设计实验：利用图3—13所示器材进行实验，灯泡L1和灯泡L1 并联，电流表A测干路中的电流，电流表A1 测灯泡L1的电流，电流表A2测灯泡L2的电流。在右边方框中画出电路图。用笔代替导线把图3—13器材连成实验电路。（6分
（3）进行实验与收集证据：电流表的读数记录如下表。
电流表测量的对象 电流表的读数I/A
L1所在支路 0.30
L2所在支路 0.28
干路 0.58
（4）分析与论证
分析实验数据可得结论：并联电路中，干路各中的电流的关系是： 。（2分）
30、李英在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮。经检查，电路连接无误，老师告诉他是一个灯泡坏了。请你帮助李英，在下列器材中任选一种，连入电路，检查出哪只灯泡坏了。请安下面表格的要求填写检测试验的内容。（9分）
备选器材 选用器材 检测电路图 现象及结论
31、市场上出售一种滚动的毛刷，当毛刷在衣服上擦刷时，可以把灰尘和微小赃物吸到刷子内，其物理原理是什么？请分析说明。（5分）
32、按图3—14所示的甲电路图，用笔代替导线把图乙中所示器材连成实验电路。（5分）
四、自主学习下列实际应用材料，展示你的自学成果（10分）
33、九年级（3）班正在做元旦联欢晚会时，作装饰用的一串彩灯突然全部熄灭，物理课代表通过分析，仅用一只电压表和两根短导线，在不拆除灯泡简捷的情况下，找出并排除了故障。请你说明他的做法及观察到的现象。（6分）
34、用一节干电池、一个开关和一个小灯泡自制小台灯，接上电源时，开关虽未闭合，灯泡却以发光；若闭合开关，灯泡反而熄灭了；几秒钟后，再次断开开关，小灯泡又亮起来了，但亮度减少了许多。请画出这个错误的电路。（4分）
五、综合能力题（10分）
35.物理课后，小刘和小陆将一块铜片和一块锌片插入西红柿，做成一个“西红柿电池”。小刘和小陆想探究“西红柿电池的电压大小与哪些因素有关”，小刘说：“可能与两金属片之间的距离有关”；小陆想了想说：“也可能与两金属片插入西红柿中的深度有关”。为了验证猜想是否正确，他们找来电压表，连成了如图3—15所示的电路。
（1）请你选择其中一个猜想，并提出验证的方法。
(2)目前人们乱扔废旧电池的现象非常普遍。请你针对这现象，给有关部门提出一条合理建议。
《了解电路》质量检测试题（参考答案）
一、选择题
1、C。2、A。3、C。4、C。5、C。6、B。7、B。8、A。9、D。10、B。11、B。12、B。13、A。14、D。15、B。
二、填空题
16、排斥，吸引。17、流，压。18、R=，R 2。19、电灯亮，压缩机停，并联。20、220V，不高于36V。21、不正确，电压表正负接线柱接反了。22、1.5V ，正。23、6，串。24、19，串。25、负，负。26、并，减小。27、断开，开关。28、0.1，10-4。
三、科学探究
29、（1）并联电路中干路中的电流可能等于支路中的电流之和。
（2）如图13—1，13—2所示
（4）并联电路中干路中的电流等于支路中的电流之和。
30、（1）器材：电压表。（用其他器材正确都可以得分）
（2）电路图如图13—3所示。
（3）接A、B时，电压表有示数，两灯不亮，则L1灯丝断了；如果电压表有示数，两灯不亮，则L2灯丝断了。
31、毛刷刷衣服时，毛刷与衣服摩擦起电，带电毛刷吸引轻小的灰尘和微小赃物。
32、电路如图13—4所示。
四、简答：略。
五、略。
